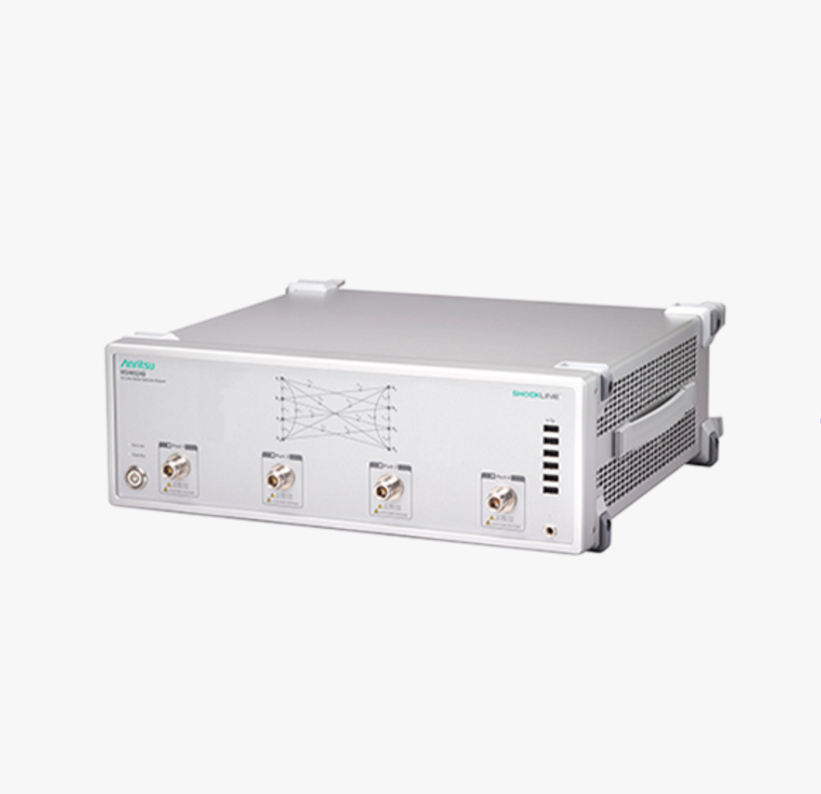

Anritsu/MS46522B/安立 MS46522B 矢量网络分析仪

Anritsu/MS46522B/安立 MS46522B 矢量网络分析仪
欲购买或租赁Anritsu/MS46522B/安立 MS46522B 矢量网络分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品概述：

ShockLine™ MS46522B 系列是 2 端口性能矢量网络分析仪。该系列提供前所未有的价值和性能水平，降低了测试成本并加快了高达 92 GHz 的众多测试应用的上市时间，包括：制造和验证用于 5G 毫米波应用的移动网络设备和装置;汽车电缆;高速数据互连;和系统集成组件。

ShockLine MS46522B 系列配置了选件 10、20 或 43，为该系列带来了射频到微波频率功能。这些频率选项与强大的 shockline 软件相结合，为最具挑战性的无源器件测试提供了经济高效的解决方案。

选项 82 和 83 是 ShockLine MS46522B VNA 的 E 波段频率选项。这些选件使用系留源/测量模块，将性能、成本和便利性提升到一个新的水平，这在市场上是前所未有的。选件 82 配有 1 米系绳，用于台式应用，选件 83 配有 5 米系绳，适用于空口（OTA）暗室安装。对于仅需要 E 波段频率覆盖的应用，ShockLine MS46522B 55-92 GHz 毫米波选项是市场上最有价值的产品，可实现 E 波段组件的大规模市场生产。

对于需要时域分析的应用，MS46522B VNA 上提供了选项 2 和 22。选项 2 支持实时带通和低通时域功能。低通时域可实现类似 TDR 的显示，能够显示距离或时间上的真实阻抗。选件 22 为 ShockLine MS46522B配备了基于文件的信号完整性（SI）工具，用于调试 SI 问题和验证电路模型。

8.5 GHz ShockLine MS46522B VNA 型号具有额外的偏置三通选件，即选件 61，允许用户在测试时为偏置器件提供直流电源。

该系列包括位于紧凑型 3U 高机箱中的计算机和电源，并使用与 ShockLine 系列其他产品相同的 GUI、软件、命令语法、驱动程序和编程环境。

特征：

保证性能高达 43.5 GHz，带扩展 K™ 端口

高输出功率允许测量高衰减设备

高级时域选件提供用于信号完整性分析的工具

宽动态范围可测量极低的反射伪影

出色的校正方向性可最大限度地降低测量不确定度

SmartCal™ 自动校准单元减少了校准和设置时间

具有时间选通选项的时域可实现更轻松、更快速的故障识别

用于远程控制的现代 LAN 接口比 GPIB 更快

ShockLine 系列中的通用 GUI 和 SCPI 接口

偏置 T 选项简化了 DUT 需要直流偏置的测试设置

通用夹具提取（UFX）软件选项为测试夹具提取提供了先进的去嵌入工具

E 波段 VNA

扩展的频率范围覆盖 E 波段和 V 波段的主要部分

完全组装的测试系统消除了设置错误并提高了可靠性

系留模块直接连接到 DUT，提高了测量稳定性
