详细资料：

,

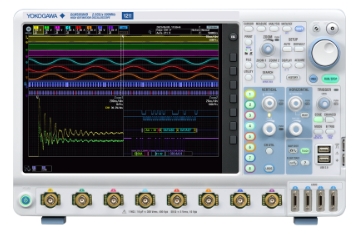

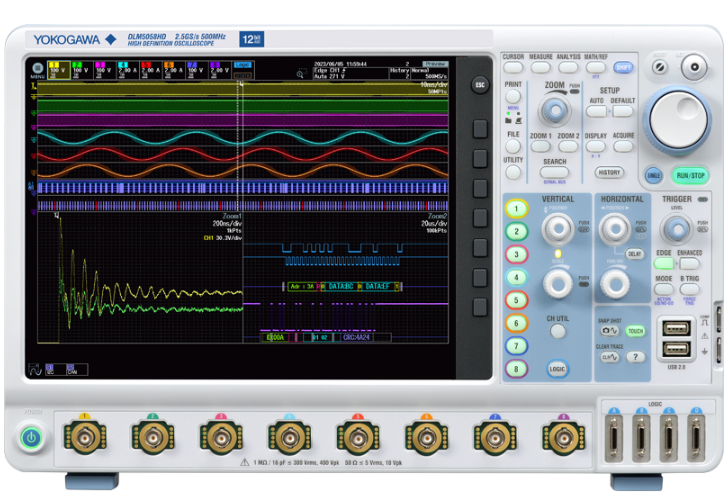

DLM5000HD 系列高清示波器是 Yokogawa Test&Measurement 示波器系列的最新成员，可带您超越 8 个通道。

适应性是现代电动汽车、电机控制和节能电子设计中高性能和智能功率半导体技术和机电一体化发展的关键。4 至 8 通道 DLM5000HD 系列具有高达 16 位的高分辨率、一流的启动速度、支持多达 16 个通道的测量能力、恶劣环境下的高抗噪性等，可通过丰富的分析功能轻松进行触摸导航。

为高清设定新标准

• 4 或 8 个模拟通道，16 位逻辑 + 可选的附加 16 位逻辑
• 带宽：350 或 500 MHz
• 采样率：高达 2.5 GS/s
• 垂直分辨率：12 位
• 高分辨率模式：高达 16 位
• 测量内存：高达 1 GigaPoints
• 历史波形：多达 200,000 次触发
• 同步多通道测量：高达 32 位逻辑 + 8 个通道
  • 多达 16 个通道，通过 DLMsync 连接两个 DLM5000HD
  • IEEE1588 同步支持
• 响应迅速、直观的 12.1 英寸触摸屏
  • 带传统示波器控制面板
• 卓越的抗噪性
• 逻辑和串行总线分析
• 其他数学通道
• 广泛的电压范围
• 紧凑、轻便、便携

主要规格

12 至 16 位高分辨率
与传统的 8 位示波器相比，DLM5000HD始终测量 12 位垂直分辨率。凭借其高清晰度，分辨率提高到 16 位，提供的细节是现有高清示波器的 16 倍。其高分辨率模式能够以令人印象深刻的精度对振铃和过冲等事件进行详细测量。

多通道测量 多达 16 个通道
单个DLM5000HD可同时测量多达 8 个通道，同时连接两台仪器，将同步测量扩展到多达 16 个通道，以便通过一次测试进行评估。



宽带宽测量
高速逆变器上升时出现过冲等瞬时现象，无法用低带宽示波器进行验证。DLM5000HD结合了高达 500 MHz 的宽带宽和高达 2.5 GS/s 的采样率。

高达 2.5 GS/s，高达 1的内存
DLM5000HD 在单模式下具有高达 500 M 点的内存容量，在重复模式下具有高达 125 M 点的内存容量，用于波形捕获，允许您在使用所有通道时观察波形，几乎没有遗漏。

最大记录长度（点）

*1：奇数通道 *2：仅限 DLM5000HD

多种触发
选择 DLM5000HD 的广泛触发可以在特征点上触发，以提取感兴趣的波形并将其存储在历史存储器中。显示历史波形列表以查看触发之间的间隔，或排列多个波形以确定特征点周围的趋势，以确定特征波形发生的频率或条件。

稳定可靠的专用系统

12.1 英寸直观、响应
迅速的触摸屏 12.1 英寸大型直观且响应迅速的触摸屏可用于详细观察模拟信号并显示调试信息，如参数、缩放、XY 显示和 FFT 分析结果。

紧凑、轻便、便携
尽管拥有带多通道输入的大屏幕，但 DLM5000HD 具有便携、轻薄、轻便的设计。

快速启动
DLM5000HD 在 12 秒内从 OFF 启动到波形显示，以便更快地启动项目。

与 PC
连接 由于 PC 的 CPU 处理能力高，因此使用 PC 执行分析通常更有效和高效。通过与 IS8000 集成测试和测量软件平台集成，DLM5000HD 可实现多个波形和功率测量结果以及强大的分析功能。

DLM5000/DLM5000HD 比较
