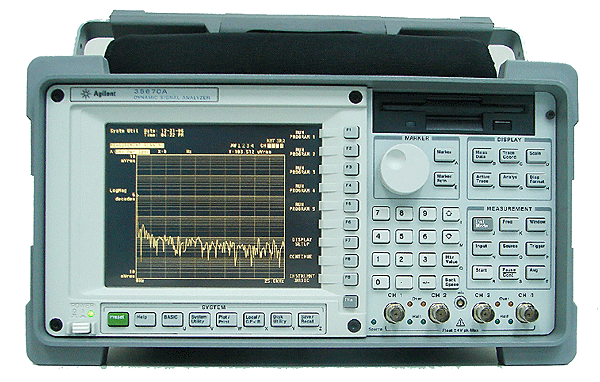

Agilent/HP/35670A/动态信号分析仪

• Agilent/HP/35670A/动态信号分析仪
• 欲购买或租赁Agilent/HP/35670A/动态信号分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

资料及手册下载

现货9成新

35670A 动态信号分析仪 含选件:1C2  1D1 1D2  UFC  UFF UK4
  产品名称：动态信号分析仪 品　　牌： Agilent 产品型号： 35670A 产品指标： 现场进行测试，测试质量可达实验室等级 　　

 HP35670A可在各种现场进行测试，测试质量可达实验室等级，比如在小汽车测试轨上，或飞过城市上空时，或在潜艇狭窄的密闭舱内。它的体积很小，可以放在飞机座位现面。

 HP35670是一种有二通道或四通道（选件AY6）的FFT类型频谱/网络分析仪。这种标准仪器可在直流至100KHz左右的范围内进行频谱、网络、时域及幅度域测量。采用四通道HP35670A可以增加下列场合的测量能力，在汽车内测量不同地方的噪声，进行三轴向振动测量，或者沿着噪声传输路径收集不同位置的数据。　　

 Agilent 35670A可以把所有工具放在一个包装箱内。

倍频程分析选件1D1可以增加1/1，1/3或1/12倍频程频谱的实时测量功能，频率高达40KHz。

计算阶次跟踪选项1D0能显示出频谱与阶次间的函数关系，或者表示出多个阶次的幅度与PRM的函数关系。

高达8MB的附加存储器（选件UFC）将大容量的瞬态时间俘获或多余的空间提供给四组以内的时域或频域瀑布型（Waterfall）数据。

任意可调整源（选件1D4）使人们可以用实际的测试信号进行测量。使用“HP仪器BASIC”语言，可以自动测量或者规定仪器接口。

只要用这样一台仪器，就可以在现场处理振动及噪声问题。（你可以对所有选件进行更换，所以当前只买需要的功能模块，以后根据需要再添加）.深瞬态时间捕获存贮器可记录4通道数据及转速表信号，以用于窄带FFT，倍频程，相关，阶或直方图工作方式。预触发和后触于窄带FFT，倍频程，相关，阶或直方图工作方式。预触发和后触发延迟功能使您能捕获单次事件的前沿，或删除信号的传输延迟。可达40KHz的实进倍频程分析（ANSI SI.11-1986）　

　 倍频程分析（选件1D1）相当于对Agilent 35670A增添了实时倍频程分析功能。对信号进行1/1，1/3或1/12倍频程带内分析。

通过小型话筒适配器和电源（选项UK4）对四个LEMO连接器供电，用于小型话筒35670A中的1/1和1/3倍频程波滤器完全符合ANSISI.11-1986（order 3 Type 1-D）,DIN45651以及IEC225-1996。如果需要，可以应用总功率波和A-加权总功率波段。所有这三个倍频程模式和总功率波段通过一个模拟滤波器变为A级加权，该滤波器应与IEC651-1979类型O完全符合总功率波段可以重新规定为一个符合IEC651-1979类型O的宽带脉冲检测器。无风扇（fan-off）模式可以消除测量中的仪器噪声。粉红噪声（pink.nois） 源可用来测定电声器件。在阶域观察谱（选件1D0）　　

 观察频谱与阶次的函数关系，用计算阶次跟踪（选件1D0）同时在上个通道内对每个通道跟踪5个阶次。跟踪阶次最高可以达到200。阶次图与RPM或时间的关系可利用瀑布功能把它们显示在屏幕上。瀑布樗可用来观察任意阶次的跟踪。　　 计算阶次跟踪法最适宜于检查旋转机械的故障。加速运转或减速运转的测量结果可以用Bode格式或极坐标格式显示。另一个好处是可显示示波器级的轨迹图。由于随着PRM的变化，再次采样的数据也变化，因此在旋转轴的PRM变化时单环扫迹的显示保持不变。由于有四个通道（选件AY6），可同时测得二条扫迹，例如在轴的二端。PRM测量的读出数据（任何模式下都有此功能）进一步描述旋转机械的测量结果。　　 计算阶产供销跟踪提供了能抗混叠保护的测量，且无需外加昂贵而又笨重的比率合成器和跟踪滤波器。这一新技术利用了数字跟踪算法，它能跟上轴的PRM的迅速变化而无需延时，还能消除与比率合成器技术有关的相位噪声，而且也提高了精度。

宽量程式的下弦扫频（选件1D2）　　 正弦扫频（选件1D2）仪器方式将HP35670A的网络分析范围扩展到130dB。更高的噪声抑制和精度可通过在扫描过程中自动调程来实现。自动扫描分辨率可以缩短测量时间而且不影响精度。扫描分辨率可由用户自己设置。

先进的建模及分析可缩短设计时间　　 通过曲线拟合及合成的方法（选件1D3）修正建模设计，可以减少对原型的修改。在典型应用中，被子测器件的模型是通过对测得的频率响应进行曲线拟合而产生手。可用多达20个极点和20个零点来描述器件。结果台以按极点/零点、极点/余项或者多项等到格式给出。然后设计者将电路模型转换为合成函数。通过综合，增删极零点即可修改电路模型。修正后模型的频率响应函数再次被合成以检验设计修正。自动化可以提高生产效率　　

 在较小的测试系统中，“Agilent 仪器BASIC”（选件1C2）可以取代外部计算机。它同计算机一样可以用于自动测量、产生专用的用户接口、从原始数据中合成新的信息，或者控制其它仪器。可选购的外部键盘，执着至面板中。35670A能直接控制外部磁盘、绘图仪，以及通过GPIB、RS-232或燕行接口控制打印机、绘图仪，还通通过GPIB进行完全编程*作。选件100捆绑软件　　 把1D0至1D4及UFC选件捆绑销售，价格比分开购买低35%。主要参考资料35670A 旋转动态测量，p/n 5966-0518E35670A 技术数据表， p/n 5966-3064E35670A 产品概述， p/n5966-3063EDSA 附件目录， p/n 5966-2340e标准数据格式， p/n 5091-2945E

订货信息:35670A 动态信号分析仪OPT AY6 增加2个输信通道OPT 1D0 计算阶跟踪测量OPT 1D1 实时倍频程测量OPT UK4 传声器适配器和电源OPT 1D2 正弦扫频测量OPT 1D3 曲线拟合/合成OPT 1D4 任意波形信号源OPT 1C2 HP 仪器BASICOPT AN2 增加4MB存储OPT UFC 增加8MB RAMOPT 100 捆绑软件OPT UFF 增加1MB 非易失性RAM标准数据格式， p/n 5091-2945E订货信息35670A 动态信号分析仪OPT AY6 增加2个输信通道OPT 1D0 计算阶跟踪测量OPT 1D1 实时倍频程测量OPT UK4 传声器适配器和电源OPT 1D2 正弦扫频测量OPT 1D3 曲线拟合/合成OPT 1D4 任意波形信号源OPT

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
