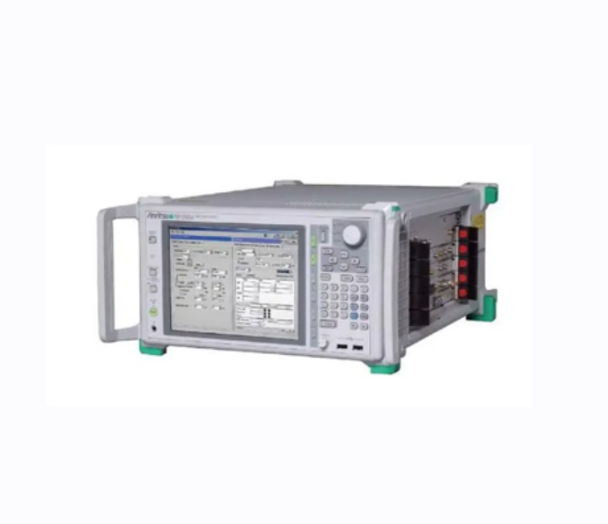

Anritsu/MP1800A/销售、租赁|MP1800A 信号质量分析仪

Anritsu/MP1800A/销售、租赁|MP1800A 信号质量分析仪
欲购买或租赁Anritsu/MP1800A/销售、租赁|MP1800A 信号质量分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品描述:

高质量的仪器提供高精度的结果

Anritsu的信号质量分析仪(MP1800A)包含一个脉冲模式发生器(PPG)模块，可以产生业内最高质量、最高幅度的信号，以及一个具有最高输入灵敏度的错误检测器(ED)模块。

MP1800A系列PPG或ED模块每个通道数可从1通道、2通道或4通道选择，支持多通道同步，最大可达8路32 Gbit/s。这样，可以同时测量AOC、CFP、CXP、QSFP +等模块的各个通道，从而进行串扰和偏容评估测试。

MP1800A PPG模块提供了高达3.5 Vp-p的输出，并支持对EA和EML等调制器的评估。除了产生用于评估E-PON、G-PON、10GE-PON光模块的IEEE和ITU-T突发信号和辅助信号外，突发数据和辅助信号输出定时的自动生成可以缩短评估时间，提高评估质量。

完成32G抖动测试，一盒即可恢复时钟

凭借其低固有抖动PPG, 4TAP强调，高灵敏度ED，开眼补偿均衡器和自动测量软件，Anritsu MP1800A是一个理想的抖动容忍测试整体解决方案。

利用内置的抖动调制源可以产生各种类型的抖动，如SJ、RJ、BUJ、SSC。抖动调制器在250 MHz抖动频率下产生高达1 UI的宽SJ，从而确保有足够的裕度用于接收机抖动容限测试。此外，275 fs rms(标称值)的固有抖动非常低，即使在低抖动幅度下也能保证精确测量，不仅在抖动调制关闭时，而且在抖动on设置为0 UI时也是如此。

MP1800A与4Tap增强(MP1825B)结合使用，可对CEI-28G、32G光纤通道和InfiniBand EDR (26G)等高速互连标准产生高达32.1 Gbit/s的预增强。每个抽头可独立更换，确保预称重准确。将仪器放置在尽可能靠近DUT的外部远程头，以最大限度地减少由于电缆损耗和ISI造成的信号衰减的影响，从而保持DUT接口的最高信号质量。

ED模块具有仅10 mV的高灵敏度，以及1秒或以下的高速自动调节(自动检测门限电平和相位点)，支持低输出幅度器件(例如，作为AOC)。安装了时钟恢复选项后，可以在一个盒子中使用不同的Tx和Rx时钟，对SERDES进行压力抖振容忍测试，以及对AOC等无时钟设备的误码率测量。

当与高灵敏度ED (MU183040B / 41B)结合使用时，被动线性均衡器(J1621A/J1622A)可以对低眼开口的PHY设备进行误码率和抖振容限测试。该均衡器通过补偿印刷电路板(PCB)路由损耗和改善人眼睁眼，最大限度地减少高频传输线失真的影响。

超高速信号产生及误码率测量

MP1800A可配置为使用4PAM / 8PAM转换器(MZ1834A/MZ1838A)来生成表征高速背板和400 GbE接口所需的高质量、低信度/N、4PAM和8PAM数据信号。可同时测量三张四张PAM眼图的误码率。MP1800A是使用4个PAM信号进行精确误码率测量的理想平台。它使用长内存可编程代码类型功能和错误筛选来过滤不想要的错误。

能够同步多达4个MP1800A信号质量分析仪单元，只有Anritsu支持配置高达1 Tbit/s的超高速传输测试系统和多通道同步信号，如四组DP-16QAM和双DP-64QAM。

产品特点:

误码率范围为0.1 Gbit/s ~ 32.1 Gbit/s

当连接外部MUX/DEMUX时，误码率测试范围可以达到64.2 Gbit/s

高质量(12 ps上升/下降时间)和低抖动(8 ps p-p)高达3.5 Vp-p的PPG波形

超高灵敏度误码分析仪(典型值10mv)

外接MP1825B时，32.1 Gbit/s四阶加重

同步并行误码率和串扰检测，可达32路

最大振动容限试验为32.1 Gbit/s

SJ高达2000 UI。高调制频率SJ，高达1 UI在250 MHz

两个音SJ, RJ, BUJ, SSC

半周期抖动(偶/奇抖动)

PON突发信号检测和EDFA环路测试

灵活可扩展的插件模块设计

32.1Gbaud 4PAM/8PAM发生器和4PAM误码率精确测量

1 Tbit/s下一代高速传输测试(32G x 32ch)

被动的均衡器
