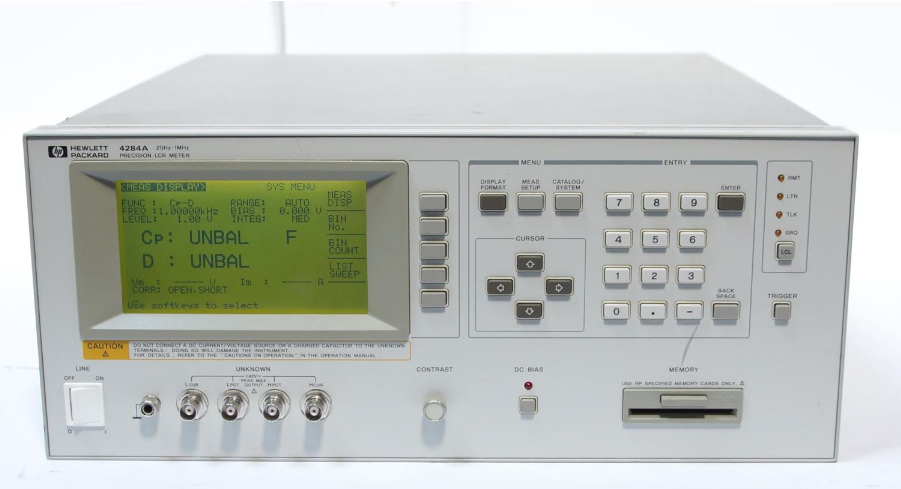

Keysight/4284A/精密LCR测试仪

• Keysight/4284A/精密LCR测试仪
• 欲购买或租赁Keysight/4284A/精密LCR测试仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

详细说明:

·20Hz-1MHz具有8600个以上的测试频率
·0.05%的基本精度，6位数字分辨率
·恒定的V或I测试信号电平
·20Vrms电平选件（选件001）
·用Alilent 42841A进给出40Adc
·具有列表扫描测量功能
Agilent 4284A精密LCR测试仪是用于元件和材料测量的价廉物美的仪器。它通过提供精确、高吞吐量的测试方法来改善元件的质量。20Hz到1MHz宽的测频范围和优良的测试信号，使4284A在测试元件时符合最通行的测试标准如IEC/MIL标准（国际电工委员会或美国军用标准），且工作在模拟所使用的工作条件下。无论在研究开发、生产、质量保证中还是进货检验，4284A都能满足全部LCR测量要求。

技术指标

被测参数 |Z|-θ,|Y|-θ,R-X,G-B,C-D,Q,ESR,G,Rp,L-D,Q,ESR,G,Rp;偏差和%偏差
测量电路模式 串联和并联
量程转换 自动和手动
触发 内部、外部和总线（HP-IB）
延迟时间 0-60.00s以1ms步进
测量终端 四端对
测试电缆长度 标准：0和1m；带选件006时：0、1、2和4m
积分时间： 短、中等和长
取平均： 1-256可程控
测试信号： 20Hz-1MHz±0.01%8610个可选择频率
测试信号方式：
标准： 分别在开路或短路的测量端，而不是在被测件上对选一的电压或电流编程
恒定： 维持被测件上选定的电压或电流，而与器件阻抗和变化无关
测试信号： 电平 标准 恒定
4284A 5mV~2V,50μA-20mA 10mV-1V,100μA-10mA
选件001 5mV~2V,50μA-200mA 10mV-10V,100μA-100mA

直流偏置： 标准：0V，1.5V和2V
选件：0V-±40V
测量显示范围 参数 范围
|Z|,R,X 0.01mΩ-99.9999MΩ
|Y|,G,B 0.01nS-99.9999S
C HP
4284A:0.01fF-9.9999F
L HP 4284A:0.01nH-99.9999kH
D 0.000001-9.99999
Q 0.01-99999.9
θ -180.000°~180.000°
Δ% -999.999%~999.999%

基本测量精度 |Z|,C,L D
0.05% 0.0005

补充特性：
测量时间： 从触发命令到处理器界面连接器上的结束测量（EOM）输出的典型测量时间
短 40ms
中等 190ms
长 830ms
选件001直流偏流输出 100mA
max
显示器：
LCD点阵显示： 显示被测值，控制设置，比较极限和判决，列表扫描表，自测试信息和信号指示
修正功能 开路/短路误差为0：消除由测试夹具杂散寄生阻抗引起的测量误差
接负载： 利用已校器件作为参考来改善测量精度
列表扫描功能 最多可对10个频率或测试信号电平编程。可进行单次测试或顺序测试，当安装上选件001时，还能进行直流偏压测试
比较器
 10仓室（ten-bin)分类用于一次测量参数。输入/输出用于一次测量参数
仓室计数： 0-999999

列表扫描比较器： 高/符合/低判定输出用于列表扫描表中的每个测量点

其它功能：
存储/加载：
10个仪器设置可以由内部非易失存储器存储/加载。10个附加设置还能由一个储存卡存储/加载
HP-IB 所有仪器控制设置，被测值，比较极限，列表扫描表和自测试结果
存储器： 存储缓存器能存储最多128个测量结果，并经GPIB输出数据，ASCII和64位二进制数据格式

一般技术指标

电源要求 100/120/220V±10%,240V
5%/-10%,47-66Hz
功耗 200VA max
工作温度和湿度 0°~55℃,在40℃时相对湿度≤95%
尺寸 42mm(宽）*177(高）mm*498mm(长）（16.77英寸）*（6.97英寸）*（19.61英寸）
重量：
约16kg (35.2磅）

附件：

·42841A偏置电流电源
　　偏置阻抗输出：（23±5℃）；0.01A-20.0A
　　基本阻抗精度：当与4284A/4285A配用时为1%（1kHz-1MHz)
　　接口：常规，可直接由4284A/带选件002的4285A控制
·HP 42842A/B偏置电流测试夹具
　　-对于大的直流偏置电流测量，与4284A和42841A配用：
　　　　42842A:20A max
　　　  42842B:40A max
·42842C偏置测试夹具：
　　对于大的直流偏置电流测量，与4285A和42841A柄用，10A max.
·42843A偏置电流电缆：
　　与4284A，42841A（2台件），和用于最大电流为40A的42842B配用
主要技术资料：

·4284A/4285A/4286A精密LCR测试仪系列技术资料，p/n5963-5391E
·4284A技术数据，p/n5963-5390E
·LCR测试仪，阻抗分析仪和测试夹具选购指南，p/n 5950-1430E

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
