详细资料：

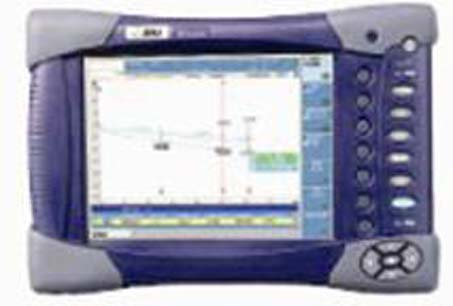

美国JDSU(安科特纳)MTS-6000

MTS-6000

紧凑型光测试平台

主要特性

● 结构紧凑，重量轻，高度集成

● 已经可以支持40多个应用模块

● 有IL/ORL、OTDR、PMD、CD 或WDM 插拔模块选择

● 与MTS-51001和MTS-8000的插拔模块兼容

● 带有内置的VFL、功率计、LTS与视频检查显示选件，具有全面的连接检查功能

● 内置的光话机选件用于使用光纤通话

● 话机中的数据模式能够对两个远端单元进行配置、测试与结果采集

● 在严酷度、跌落测试、扩展电池寿命等方面超过Telcordia 的技术指标

ACTERNA 测试与测量解决方案

JDSU的MTS-6000是一个结构紧凑的、重量轻的测试平台，设计用于安装与维护光纤网络。它为现场技术人员提供当今市场上最高级别的性能与可升级能力。MTS-6000具有模块化的设计，它能够提供广泛的测试功能，具有40多个不同的光纤模块用于各种类型的应用。MTS-6000的多功能性使得技术人员能够采用一种类型的测试设备进行标准化的测试，然后可以引入新的现场测试功能而无需增加成本。

由于MTS-6000与我们目前现有的光纤模块产品系列兼容，技术人员可以现场在MTS-8000多网络测试仪平台与MTS-6000之间更换插拔模块，无需其它的工具。为了确保您在测试设备上的资金投资获得最高的投资回报率，现有的MTS-5100的OTDR模块可以（采用扩展）被转化为与MTS-6000 一起使用。 与MTS-5100 的MM, SR, DR, HD, 和VHD OTDR 模块兼容

特点

l         物超所值

l         更高的投资回报率

l         更高的灵活性，能够满足未来的测试需求

l         无可比拟的速度与功能

l         更高的生产率

MTS-6000 紧凑型光测试平台

结构紧凑，高度集成

MTS-6000的多功能性使得它能够解决FTTx／接入网／城域网或者速度为10 Gb/s与

40 Gb/s 的长途／快捷网。

–         内置VFL、功率计、LTS、话机／数据以及视频检查显微镜选件（同时）

l         在一个模块内具有插入损耗（IL）与光回损（ORL）功能（双向）

l         在一个模块内具有光时域反射计（OTDR）与色散（CD）功能

l         在一个模块内具有极化模式色散(PMD)，波分复用（WDM）与光谱衰减（SA）功能

宽范围的测试应用

– 对点到点网络执行端到端连接性测试，包括对PON进行分段测试（不带有分束器）

解决方案：带有1310/1550 nm波长的MM、SRe、DR或HD OTDR模块的MTS-6000

– 对PON的端到端连接性测试，包括分束器性能测试

解决方案：带有1310/1490/1550 nm波长的VLR OTDR 模块的MTS-6000

以及选件VFL、功率计与视频检查显微镜

– 在线维护与故障查找而不引起业务中断

解决方案：带有1625 nm 波长OTDR 模块的MTS-6000

– 端到端连接性与光纤熔接特性测试

解决方案：带有1310/1550/1625 nm 波长的HD 或VLR OTDR 模块的MTS-6000

以及选件VFL、功率计与视频检查显微镜

– 端到端连接性与光纤熔接特性测试

解决方案：带有1310/1550/1625 nm 波长的UHD OTDR 模块的MTS-6000

1550 nm 波长的动态范围为50 dB

– 高速传输系统中光纤的损耗／色散特性测试

解决方案：带有PMD、CD/OTDR或OFI 模块的MTS-6000

– 光纤特性测试并验证其承载多个信道的适用性（水峰）

解决方案：带有1383 nm 波长的VLR OTDR模块的MTS-6000

采用组合的PMD/WDM/SA 模块

–         未来所开发的新技术

–

解决方案：具有JDSU 新应用模块的MTS-6000

模块化设计

LAN/FTTx/接入网

城域网／核心网

10G/40G: 光纤特性

超长距离网络

用于CWDM/DWDM 的系统升级

能够满足未来需求的模块化平台

MTS-6000 紧凑型光测试平台

宽范围的OTDR 模块

JDSU已经开发出宽范围的现场可替换OTDR模块，适用于任何网络类型上的任何应

用。JDSU提供了30多个OTDR模块，用于对任意多模或单模网络进行测试与故障查

找。MTS-6000 具有JDSU的业界领先的50 dB UHD OTDR模块。

高性能

JDSU OTDR模块产品系列是产业内的性能参考。MTS-6000具有新的VLR 以及UHD

OTDR 模块，它能够提供：

– 业内最好的光学技术指标

– 最高的动态范围（1550 nm 波长为50 dB）

– 最短的事件盲区（对于VLR模块为80 cm）

–         业内最好的数据采样速度

–

解决方案：具有JDSU 新应用模块的MTS-6000

模块化设计

LAN/FTTx/接入网

城域网／核心网

10G/40G: 光纤特性

超长距离网络

用于CWDM/DWDM 的系统升级

能够满足未来需求的模块化平台

MTS-6000 紧凑型光测试平台

宽范围的OTDR 模块

JDSU已经开发出宽范围的现场可替换OTDR模块，适用于任何网络类型上的任何应

用。JDSU提供了30多个OTDR模块，用于对任意多模或单模网络进行测试与故障查

找。MTS-6000 具有JDSU的业界领先的50 dB UHD OTDR模块。

高性能

JDSU OTDR模块产品系列是产业内的性能参考。MTS-6000具有新的VLR 以及UHD

OTDR 模块，它能够提供：

• 业内最好的光学技术指标
• 最高的动态范围（1550 nm 波长为50 dB）
• 最短的事件盲区（对于VLR模块为80 cm）
• 业内最好的数据采样速度

快速而精确的故障查找

以50 dB的动态范围为业界领先者

革命化的80 cm盲区

• 快速检测
• 精确的故障定位
• 一键式自动测试
• 无需特定的设置
•  距离、损耗与ORL 测试

市场上独特的仪表：

自动双向数据采集与分析

用于端到端开通的理想仪表

需要执行OTDR 双向测试以便获得真正的、精确的熔接损耗读数。JDSU已经开发出一

个创新的自动双向分析功能，此功能被直接集成在MTS-6000 平台上，至少比传统的

双向分析所需要的时间节约了50%。

• 真正的熔接损耗测试
• 揭示在一个方向上被盲区所隐藏的事件
• 通过采用相同的设置，消除了操作员的错误。
• 光纤连接性自动检查
• 采用正确的参数立即进行迹线对齐

MTS-6000 覆盖了所有的OTDR 应用

MTS-6000 紧凑型光测试平台

偏振模色散（PMD）测试

• 快速而精确地测试PMD 延时、PMD 系数与二阶PMD
• 一个被认可的标准化方法
• 结构最紧凑的PMD 测试解决方案
• 抗冲击与抗振动设计（没有移动部件）
• 能够通过多个放大器进行测试
•  提供统计与长期监测

DWDM 维护测试

• 测试S、C与L波段的信道电平、功率与波长
• 结构最紧凑的WDM 测试解决方案
• 1485 nm 到1640 nm 波长测试
• 高波长精度
• 抗冲击与抗振动设计（没有移动部件）
•  提供统计与长期监测

组合的PMD、WDM与谱损耗（SA）测试

• 支持CWDM 与DWDM 系统的验证，包括在全光谱带宽上的光纤损耗。
• 结构最紧凑的PMD/WDM/SA 测试解决方案
• 在全光谱带宽上的1260 nm 到1640 nm WDM 测试
• 一个高性能的PMD 模块
• 采用SA 测试，获得1260 nm 到1640 nm 全部损耗与dB/km 值
•  抗冲击与抗振动设计（没有移动部件）

插入损耗（IL）与光回损（ORL）测试

• 测试双向插入损耗、光回损与光纤长度
• 一键式自动测试
• 由1310 nm、1490 nm、1550 nm 与1625 nm 中选择三个波长
• 双向测试功能
•  与OFI-2000 多功能损耗测试仪兼容

色散（CD）测试

• 执行1260 nm 到1650 nm 的色散分析
• 结构最紧凑的CD 测试解决方案
• 抗冲击与抗振动设计（没有移动部件）
• 仅需连接到光纤的一端
• 分段分析功能用于故障查找
• 集成了一个4-波长OTDR与一个光源
• 用于任何光测试的合适工具

通信能力提高生产率

在光纤测试过程中，如果电话线不够或移动电话覆盖不到，MTS-6000能够提供一个内置

的光话机选件用于在测试技术人员之间进行永久通信。近端与远端技术人员可以互相进

行通信，避免了许多测试错误，如果需要派出另外的人员，则这些错误会增加成本。

对于双向测试，它需要近端与远端仪表都能够采集数据，光话机上的数据模块使得两个

仪表在OTDR测试过程中能够同步数据采集，并且可以调用测试结果进行通过／失败分

析。

• 45dB 的光话机
• 通过光纤进行文件传送的功能
• 远端仪表的远程控制功能
• 话机与OFI-2000 和OTS-55 单独使用的光话机兼容

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
