详细资料：

美国JDSU 2M误码测试仪

E1 与资料测试仪

(EST-120, EST-125, EDT-130, EDT-135)

可扩展的数字网络测试

主要特点

• 通过灵活的软件配置能力，提供一个可扩展的E1与资料测试解决方案。能通过不的软件配置进行E1业务(帧中继，GSM)与子速率复用系统(X.50、HCM、V.110)测试
• 具有自动配置功能的直观用户接口和大而清晰的屏幕显示，使用户能够对电路执行快速评估
• 对E1的平衡与非平衡电路进行物理层的完整测试，包括BERT、VF、环路延迟、信号电平、脉冲形状与抖动
• 提供基于ITU-T G.821、G.826与M.2100建议的服务质量(QoS) 测试
• 通过获得专利的Gelbricht同步方法，在QoS测试中准确区分比特误码与比特滑码问题
•
• E1与资料测试系列仪表为数字网络的安装、开通与维护工程师提供了一个可扩展的、能够满足未来测试需求的解决方案。这些仪表可以对众多的设备进行成帧与非成帧测试，确保技术人员能够快速而有效地完成工作。E1与资料测试仪表结构紧
• 凑，采用结实而轻便的掌上型机箱，是工程现场测试的首选。
• E1与资料测试系列仪表解决方案价格低廉、高效省时、支持多种语言，通过软件配置选项支持多种测试功能，包括脉冲波形分析、抖动与帧中继，所有这些功能都在相同的用户接口下实现。通过在通用的硬件平台上进行软件配置和选择，可以满足各种测试需求，还可以根据需求重新进行配置或升级。
•
• 此系列产品包括EST-120， EST-125， EDT-130 与EDT-135。其中EST-120 与EST-125 是多用途现场业务测试仪，用于对E1 PCM 电路进行开通、维护测试与故障查找，它们可以执行许多测试，包括成帧与非成帧监测、成帧与非成帧端到端测试，信道信令监测，环路延迟测试与重复的BERT 测试。EDT-130和EDT-135 对于与EST系列在E1 电路测试具有相同的功能，所不同的是提供扩展的接口用于资料电路与复用器测试。

E1与资料测试仪的一些重要功能与优势包括：

易于使用

EST/EDT系列仪表设计以用户为本。此仪表小巧轻便，便于手持与携带，具有带

背景光的大LCD显示屏，能够适用于任何测试环境。

快速故障识别

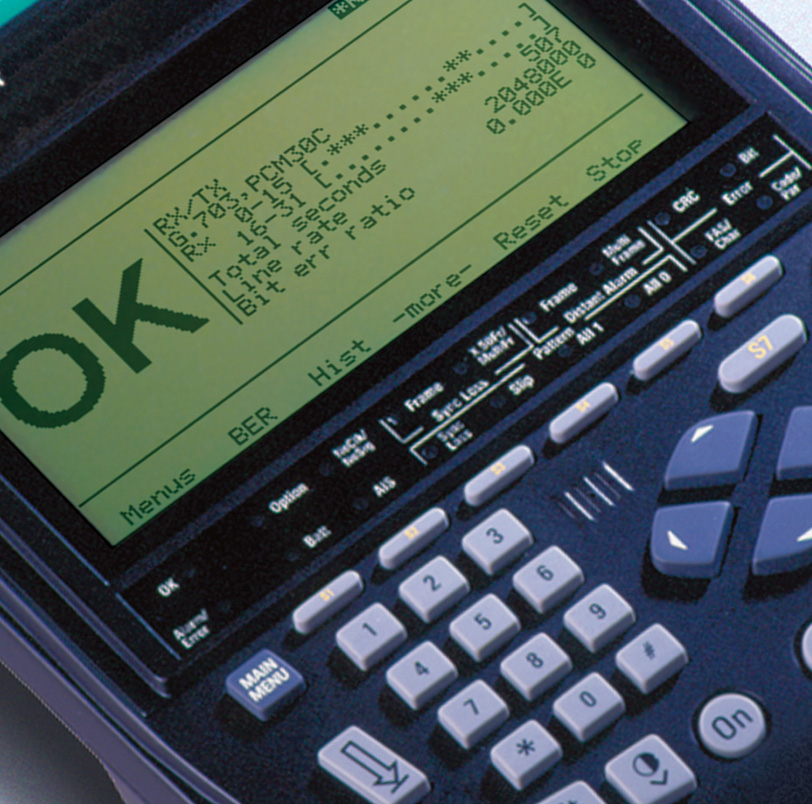

测试结果以一种简洁的、图形化的格式来显示，当没有误码或告警出现时，显示易于识别的大“OK”(图1)。此测试仪还支持多种语言。采用全面的告警与误码状态LED，技术人员能够在远距离看到清晰的故障指示。所有的结果与资料可以被存

贮，以便以后进行分析，并且可以通过一个外部打印机或者计算机一键打印。

自动配置

自动配置特性方大大简化了仪表设置。仅需按两下键就可以启动成帧或非成帧的业务量测试。对于成帧信号，此仪表可以确定成帧类型，时隙分配以及测试码型类型。

Gelbrich同步

具有专利的Gelbrich同步方法能够执行测试码型同步以及BERT测试，即使是在出现快速突发误码的情况下。同时它还可以区分比特滑码与比特误码，这一特性在QoS测试中是非常重要的。

结果存贮与打印

EST/EDT系列仪表具有8个存贮区用于存贮配置与测试的结果，以便随时可以调取观测或打印这些信息。仪表通过串口与打印机连接，或通过串并转换电缆连接并行打印机。此外，可以采用一个软件，如WG Print Capture（打印捕捉）直接将结果打印到PC机上。

可编程定时器

此仪表可以设定测试开始时间和测试持续时间。

电池／电源供电

对于现场应用，仪表使用充电电池，电池使用时间为8 ～10小时。长时间的测试可以使用交流电源适配器。

软件选件

EST-125与EDT-135仪表的一个重要特性是能够通过装载软件选件以扩展测试功能。

面向应用的灵活配置

可以提供各种面向不同应用的配置包，这些配置将此仪表与根据需求挑选的测试软件和附件结合在一起。如果测试要求发生变化，可以提供各种配置包将EST/EDT仪表升级到EDT-135。

附件

配置了ELM-2附件的仪表能够被连接到带有危险电压与÷f 失真的2 Mbps线路上。它去掉直流电压，对电压信号进行均衡，同时还测试并显示信号电平。

使用V.11 电缆测试适配器

V.11电缆测试适配器用来检测V.11电缆的各种常见故障，如果不使用该适配器，这些故障可能被认为是平衡线路接口的本身的特点而被忽视。
