其它/MTFX-C111C008CM- M100-MFA/VIAVI MTFX-C1 可调谐滤波器

• 其它/MTFX-C111C008CM- M100-MFA/VIAVI MTFX-C1 可调谐滤波器
• 欲购买或租赁其它/MTFX-C111C008CM- M100-MFA/VIAVI MTFX-C1 可调谐滤波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

,

主要特点和规格

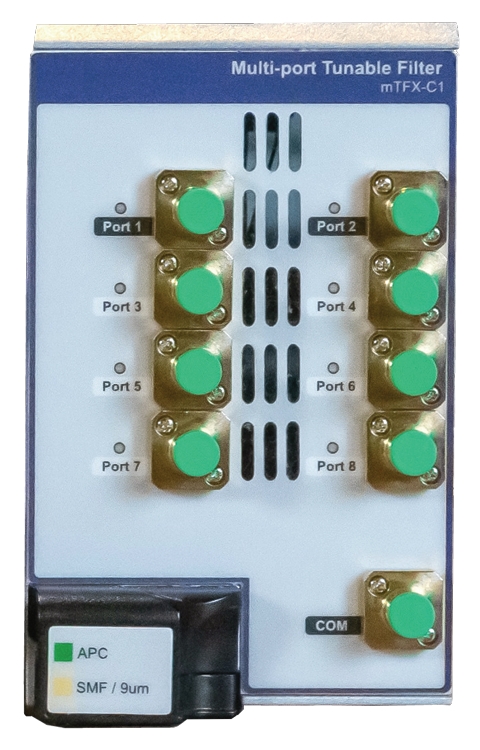

Viavi MTFX-C111C008CM- M100-MFA C 波段多端口可调谐滤波器 SMF FC/APC，带功率监视器

• 多应用平台 （MAP） 多端口可调谐滤波器模块 （mTFX-C1） 极大地简化了下一代 100 G+ 接口、子系统和系统测试的测试信号管理。

突出

• 可调谐滤波器，带宽调节范围为 16 至 5100 GHz，分辨率为 0.5 GHz
• 低损耗 （<5.5 dB），连续扩展的 C 波段覆盖范围，波长精度为 ±3.5 GHz
• 多达 80 个独立的滤波器，每个滤波器都有独立的衰减和输出端口分配
• 可以添加新过滤器和删除新过滤器，而不会干扰现有连接
• 具有自动单峰值和多峰值查找算法的内部功率计选项
• 自动峰值跟踪功能，不会损失传输的功率
• 用于过滤器生成的快速、简单的 GUI 和 SCPI 控制界面
• 可选的软件许可证，可启用多达 8 个输出端口

应用

• 光子通信测试自动化
• 100 G+ 相干接口测试
• ROADM 节点仿真
• DWDM 系统测试期间的信号提取或插入
• 放大器增益频谱管理和负载音生成

描述

mTFX-C1 是一款模块化以太网或 GPIB 仪器，可以直接从基于 PC 的自动化系统进行管理。它消除了重新利用光纤网络技术或使用带有专用接口卡的复杂库的需要。

mTFX-C1 基于下一代硅基液晶 （LCOS） 技术，不仅仅是一个可调谐滤波器。它结合了可变衰减器、开关、功率计和 DWDM 多路复用器功能，大大简化了相干接口、放大器和 DWDM 系统的光子测试。利用 TrueFlex™ 技术，滤光片可在中心波长和带宽上连续调谐，并且不会锁定在 ITU 网格上。可以创建多个并行波长路径，而不会中断已建立的连接 - 所有这些都具有 sub-GHz 分辨率。业界领先的损耗和带外抑制规格可确保将测试信号的损伤降至最低。

使用 mTFX-C1，通过简单、直观的 GUI 和/或基于 SCPI 的远程命令，以正确的功率快速将正确的波长连接到正确的测试端口，并灵活地隔离、整理、管理和路由任何波长或波长组。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
