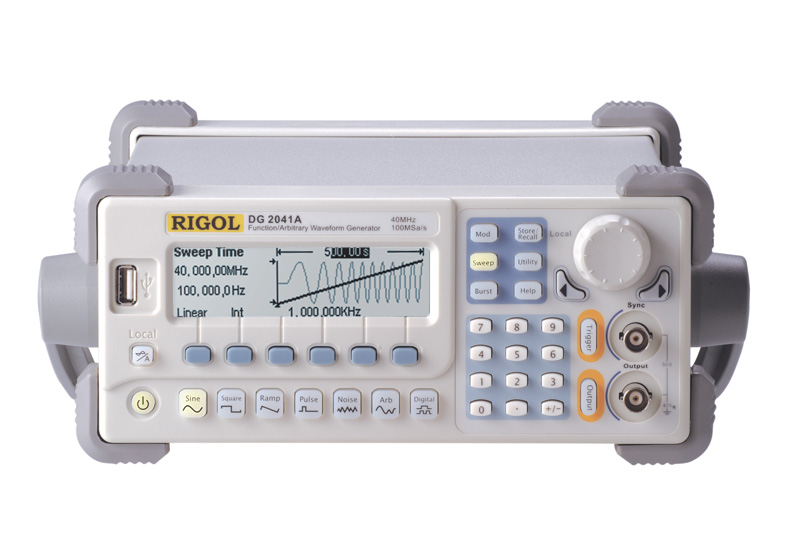

RIGOL/DG2000 系列/函数/任意波形信号发生器

RIGOL/DG2000 系列/函数/任意波形信号发生器
欲购买或租赁RIGOL/DG2000 系列/函数/任意波形信号发生器？请在线咨询或拔打24小时电话：13715327187

详细资料：

重量：2.7 kg
设备尺寸：宽×高×深＝232mm×108mm×287.5mm

1.模拟传感器和实际环境信号
2.电路功能测试
3.串行总线调试
4.IC芯片测试

产品型号	DG2021A	DG2041A
最高输出频率	25 MHz	40 MHz
接口	USB Host,USB Device,RS-232,LAN/GPIB
选配	数字逻辑输出模块

1. 可选的数字逻辑输出模块，配合模拟通道可以重现更多的混
合信号
2. 采用DDS直接数字合成技术，输出信号精确、稳定、低失真
3. 100 MSa/s采样率，14位垂直分辨率，512K采样点存储深度
4. 输出十种标准波形：
正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下
降、Sin(x)/x、心电图波、直流
5. 直观、简单地生成用户自行定义的任意波形
6. 具有丰富的调制功能，输出各种调制波形：
调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、脉宽调

制(PWM)、扫频(SWEEP)、突发(BURST)
7. 丰富的输入输出：
波形输出，数字同步信号输出，外接调制源，外接基准
10MHz时钟源，外触发输入，内部10MHz时钟输出
8. 多种接口：USB Device，RS-232，GPIB，LAN
9. USB Host插槽，支持U盘存储和USB接口打印机
10. 与DS系列示波器无缝互联，直接获取示波器中存储的波形
并无损地重现
11. 多种语言用户界面，嵌入式帮助系统

外置16通道数据＋2通道时钟输出，使DG系列产品成为真正意义上的模拟和数字混合信号发生器（MSG）。能够轻松地构造出常见的数字协议，配合模拟通道可以重现现实中更多的混合信号。

型号	DG2041A	DG2021A
波形	正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下降、Sin(x)/x、心电图波、直流
正弦波	1µHz到40MHz	1µHz到25MHz
方波	1µHz 到 40MHz	1µHz 到25MHz
脉冲	500µHz 到16MHz	500µHz 到 10MHz
锯齿波	1µHz 到500kHz	1µHz 到 250kHz
任意波	1µHz to 12MHz
白噪声	20MHz带宽 (-3dB)
分辨率	1 µHz
准确度	90天内10 ppm 1年内20 ppm, 18°C - 28°C
温度系数	< 2 ppm/°C

正弦信号特性
谐波失真		< 1 Vpp	> 1 Vpp
	DC 到20 kHz	-70 dBc	-70 dBc
	20 kHz 到 100 kHz	-65 dBc	-60 dBc
	100 kHz 到 1 MHz	-50 dBc	-45 dBc
	1 MHz 到 10 MHz	-40 dBc	-35 dBc
总谐波失真	DC 到 20 kHz0.04%
寄生信号（非谐波）	DC 到 1 MHz < -70 dBc 1 MHz 到 10 MHz < -70 dBc + 6 dB/octave
相位噪声	10kHz Offset –115 dBc / Hz, 典型值
方波信号特性
上升/下降时间	< 8 ns (10% to 90%)
过冲	< 2%
占空比	20% to 80% (to 10 MHz)
不对称性(在50% 占空比下)	周期的1% + 5ns
抖动	300ps + 周期的0.1%
脉冲信号特性
脉冲宽度	周期最大2000s：最小12ns，分辨率1ns
可变边沿	5ns 到 1ms
过冲	< 2%
抖动	300ps + 周期的0.1 %
任意波特性
频率范围	1uHZ to 12MHz
波形长度	2 to 512 K 点
垂直分辨率	14 bits (including sign)
采样率	100MSa/s
最小上升/下降时间	10ns
抖动 (RMS)	2.5 ns + 30ppm
非易失存储	4个波形
输出特性
幅度	20 mVpp - 10 Vpp （50Ω） 40 mVpp - 20 Vpp （高阻）[注1]
垂直分辨率(100 kHz)	设置值的± 1% ± 1 mVpp
幅度平坦度 (相对100 kHz正弦波)	< 10 MHz 0.1 dB (± 1%) 10 MHz 到25 MHz 0.15 dB (± 1.5%) 25 MHz 到40 MHz 0.18 dB (± 2.0%)
直流偏移
范围（峰值AC＋DC）	±10V （50Ω） ±20 V （高阻）
偏移精度	偏移设置的± 2% 幅度的 0.5%\|Voffset\|+ 2mV
AM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2mHz to 20kHz)
调制深度	0% - 120%
FM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2mHz to 20kHz)
频偏	DC 到 20 MHz[注2]
PM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2mHz to 20kHz)
相偏	0 到 360°
FSK调制
载波	脉冲
源	内部/外部
调制波	50%占空比的方波 (2mHz to 100kHz)
PWM调制
载波	脉冲
源	内部/外部
调制波	脉冲宽度的0%到100%
扫频
载波	正弦，方波，锯齿波，任意波
类型	线性或指数
方向	上/下
扫频时间	1 ms 到 500 s ± 0.1%
触发源	手动，外部或内部
标记	同步信号下降沿（频率可设置）
脉冲串
波形	正弦，方波，锯齿波，脉冲，噪声和任意波
类型	计数（1到50,000个周期），无限，门控
起止相位	-360° to +360°
内部周期	1 ms – 500 s ± 1%
门控源	外部触发
触发源	手动，外部或内部
显示	256 x 64 单色点阵液晶显示
电源	100 ~ 240 VACRMS，45 ~ 440Hz，CAT II，40W
重量	2.7kg

[注1]：
幅值设置范围（50Ω）：
在输出频率≤20MHz 时，幅度范围为20mVpp~10Vpp
在输出频率 >20MHz 时，幅度范围为20mVpp~5Vpp
幅值设置范围（高阻）：
在输出频率≤20MHz 时，幅度范围为40mVpp~20Vpp
在输出频率 >20MHz 时，幅度范围为40mVpp~10Vpp
[注2]：
不同型号此数值不同，25MHz 型号为12.5MHz。
