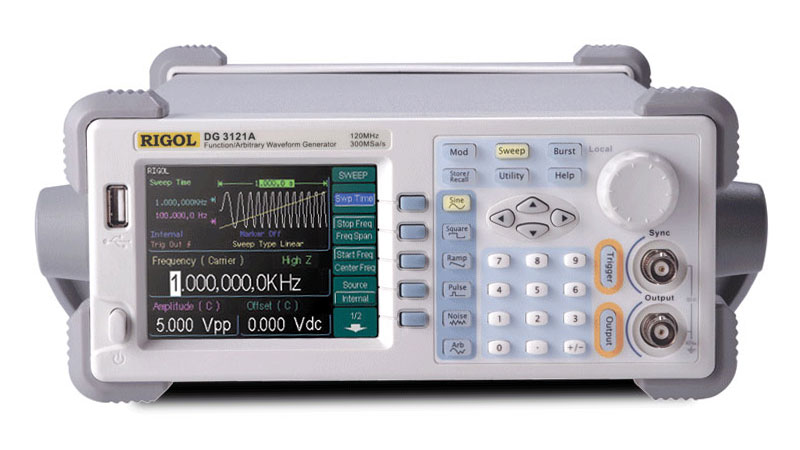

RIGOL/DG3000 系列/函数/任意波形信号发生器

RIGOL/DG3000 系列/函数/任意波形信号发生器
欲购买或租赁RIGOL/DG3000 系列/函数/任意波形信号发生器？请在线咨询或拔打24小时电话：13715327187

详细资料：

重量：3.5 kg
设备尺寸：宽×高×深＝231mm×108mm×365mm

1.模拟传感器和实际环境信号
2.电路功能测试
3.串行总线调试
4.IC芯片测试

产品型号	DG3061A	DG3101A	DG3121A
最高输出频率	60 MHz	100 MHz	120 MHz
接口	USB Device，RS-232，LAN/GPIB
选配	数字逻辑输出模块

1. 可选的数字逻辑输出模块，配合模拟通道可以重现更多的混合信号
2. 采用DDS直接数字合成技术，输出信号精确、稳定、低失真
3. 300 MSa/s采样率，14位垂直分辨率，1 M采样点存储深度
4. 4.0" QVGA 彩色液晶显示
5. 输出十种标准波形：
正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下降、Sinc波、心电图波、直流
6. 输出用户自行定义的任意波形
7. 具有丰富的调制功能，输出各种调制波形：
调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、脉宽调
制(PWM)、扫频(SWEEP)、突发(BURST)

8. 丰富的输入输出信号：
波形输出，数字同步信号输出，外接调制源，外接基准
10MHz时钟源，外触发输入，内部10MHz时钟输出
9. 多种接口：USB Device，RS-232，GPIB (IEEE-488)，LAN
10. 通过10/100 M以太网接口，用户可通过WEB浏览器远程访
问和控制信号发生器
11. USB Host插槽，支持U盘存储和USB接口打印机，并可通
过USB存储设备进行系统升级
12. 与DS系列示波器无缝互联，直接获取示波器中存储的波
形并无损地重现
13. 支持中英文输入法
14. 多种语言用户界面, 嵌入式帮助系统
15. 配备功能强大、操作便捷的任意波编辑软件UltraWave

外置16通道数据＋2通道时钟输出，使DG3000系列产品成为真正意义上的模拟和数字混合信号发生器（MSG）。能够轻松地构造出常见的数字协议，配合模拟通道可以重现现实中更多的混合信号。

型号	DG3121A	DG3101A	DG3061A
波形	正弦波、方波、锯齿波、脉冲、噪声、指数上升、指数下降、Sinc波、心电图波、直流
正弦波	1 µHz － 120 MHz	1 µHz － 100 MHz	1 µHz － 60 MHz
方波	1 µHz － 120 MHz	1 µHz － 100 MHz	1 µHz － 60 MHz
脉冲	500 µHz － 36 MHz		500 µHz － 30 MHz
锯齿波	1 µHz － 1 MHz
白噪声	50 MHz带宽	40 MHz带宽	30 MHz带宽
任意波	1 µHz － 25 MHz
分辨率	1 µHz
准确度	90天内10 ppm 1年内20 ppm, 18°C - 28°C
温度系数	< 2 ppm/°C

正弦信号特性
谐波失真		< 1 Vpp	> 1 Vpp
	DC － 20 kHz	-70 dBc	-70 dBc
	20 kHz － 100 kHz	-65 dBc	-60 dBc
	100 kHz － 1 MHz	-50 dBc	-45 dBc
	1 MHz － 10 MHz	-40 dBc	-35 dBc
总谐波失真	DC － 20 kHz0.04%
寄生信号（非谐波）	DC － 1 MHz < -70 dBc 1 MHz － 10 MHz < -70 dBc + 6 dB/octave
相位噪声	10 kHz Offset –115 dBc / Hz, 典型值
方波信号特性
上升/下降时间	< 8 ns (10% － 90%)
过冲	< 2%
占空比	20% － 80% (小于 25 MHz) 40% － 60%（25MHz － 50MHz） 50%(大于50 MHz)
不对称性(在50% 占空比下)	周期的1% + 5ns
抖动	300ps + 周期的100ppm
脉冲信号特性
脉冲宽度	周期最大2000 s：最小8 ns，分辨率1 ns
可变边沿	5 ns － 1 ms
过冲	< 2%
抖动	300ps + 周期的0.1 ppm
任意波特性
频率范围	1 µHz － 25 MHz
波形长度	2 － 1 M 点
垂直分辨率	14 bits (including sign)
采样率	300 MSa/s
最小上升/下降时间	35 ns
抖动 (RMS)	6 ns + 30ppm
非易失存储	4个波形

输出特性
幅度	10 mVpp - 10 Vpp（50 Ω） 20 mVpp - 20 Vpp（高阻）[注1]
垂直分辨率(1 kHz)	设置值的± 1% ± 1 mVpp
幅度平坦度 (相对1 kHz正弦波)	<60 MHz 0.20 dB 60 MHz － 100 MHz 0.60 dB 100 MHz － 120 MHz 1.00 dB
直流偏移
范围（峰值AC＋DC）	±5 V （50 Ω） ±10 V （高阻）
偏移精度	偏移设置的± 2% 幅度的± 0.5%± 2 mV
AM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2 mHz － 20 kHz)
调制深度	0% － 120%
FM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2 mHz － 20 kHz)
频偏	DC － 60 MHz[注2]
PM调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2mHz － 20kHz)
相偏	0 － 360°
FSK调制
载波	正弦，方波，锯齿波，任意波
源	内部/外部
调制波	50%占空比的方波 (2mHz － 100kHz)
PWM调制
载波	脉冲
源	内部/外部
调制波	正弦，方波，锯齿波，噪声，任意波 (2 mHz － 20 kHz)
扫频
载波	正弦，方波，锯齿波，任意波
类型	线性或指数
方向	上/下
扫频时间	1 ms － 500 s ± 0.1%
触发源	手动，外部或内部
标记	同步信号下降沿（频率可设置）
脉冲串
波形	正弦，方波，锯齿波，脉冲，噪声和任意波
类型	计数（1到1,000,000个周期），无限，门控
起止相位	-360° － +360°
内部周期	1 µs – 300 s ± 1%
门控源	外部触发
触发源	手动，外部或内部
显示	4.0" QVGA 彩色液晶显示
电源	100 － 240 VACRMS，45 － 440 Hz，CAT II，50 W
重量	3.5 kg

[注1]：
幅值设置范围（50Ω）：
在输出频率 ≤10 MHz 时，幅度范围为10 mVpp － 10 Vpp
在输出频率 ≤80 MHz 时，幅度范围为10 mVpp － 5 Vpp
在输出频率 >80 MHz 时，幅度范围为10 mVpp － 2.5 Vpp
幅值设置范围（高阻）：
在输出频率 ≤10 MHz 时，幅度范围为20 mVpp － 20 Vpp
在输出频率 ≤80 MHz 时，幅度范围为20 mVpp － 10 Vpp
在输出频率 >80 MHz 时，幅度范围为20 mVpp － 5 Vpp
当输出设定为频率>80 MHz、幅度范围为2 Vpp － 5 Vpp（高阻）时，幅度平坦度为5 dB（± 5.0%）。
[注2]：
不同型号此数值不同，60 MHz 型号为30 MHz，100 MHz 型号为50 MHz。
