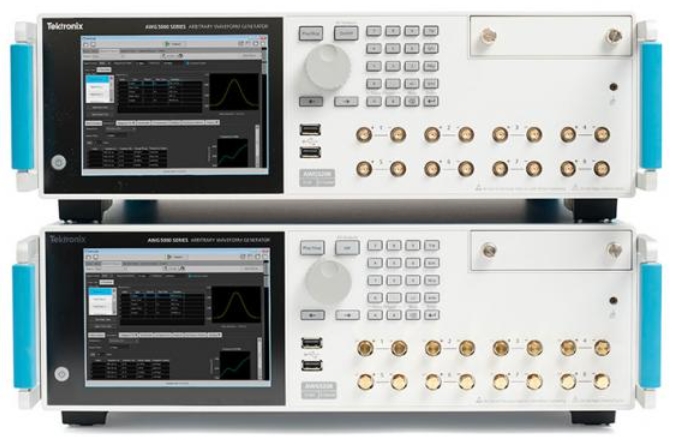

Tektronix/AWG5204/泰克 AWG5204 任意波形发生器

Tektronix/AWG5204/泰克 AWG5204 任意波形发生器
欲购买或租赁Tektronix/AWG5204/泰克 AWG5204 任意波形发生器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品概述：

泰克 AWG5204 任意波形发生器为工程师和研究人员提供前沿创新，在信号生成领域处于领先地位。AWG5204 提供无与伦比的信号保真度以及一流的采样率和存储深度，为您提供业界最佳的复杂射频基带信号生成和精密实验应用的信号激励解决方案。泰克 AWG5204 具有高达 5GS/s 的采样率(插值时为 10 GS/s)和 16 位垂直分辨率，可以轻松生成复杂信号并准确回放现有捕获的信号。如果可以定义或捕获波形，则泰克 AWG5204 可以重现该信号。广泛且不断增长的波形生成插件库经过优化，专门与泰克 AWG 系列配合使用，提供特定的波形创建功能，而 MATLAB、Excel 或其他等第三方解决方案则可以灵活地创建和导入您想要的任何波形。与 RF 通用波形创建插件结合使用时，AWG5204 可以应对严峻的设计挑战。RF Generic 插件是一个软件包，可对调制基带、IF 和 RF 信号进行数字合成，通过充分利用泰克 AWG5204 系列任意波形发生器的高级信号生成功能，将信号生成提升到新的水平。

产品特点：

高保真信号生成：基于 16 位垂直分辨率，可实现高精度的信号输出，确保生成信号的幅度、相位等参数的准确性，无杂散动态范围性能好于 - 70dBc，能有效减少信号失真和杂散信号的干扰，提供高保真的信号。

多种波形创建方式：不仅可以生成标准的正弦波、方波、三角波等波形，还能通过内置的波形编辑功能或导入外部创建的波形文件，轻松创建各种复杂的任意波形。支持从第三方工具如 MATLAB、Excel 等导入矢量波形，也可使用泰克提供的针对 AWG 产品家族优化的波形发生插件来创建特定波形。

高速采样与存储：采样率高达 10GS/s（采用 2x 内插），能够快速准确地对输入信号进行采样和数字化处理，每条通道具有 2G 样点波形存储深度，支持以 5GS/s 采样率播放长达 400ms 的数据，及以 2.5GS/s 采样率播放长达 800ms 的数据，可满足长时间、高分辨率的信号记录和回放需求。

内置数字 IQ 调制器：集成数字复合调制器和多速率内插功能，通过内置 IQ 调制功能，可以消除由于外部调制器和混频器引起的 IQ 不匹配，且没有带内载波馈通和镜像，能有效紧凑地直接生成复杂的 RF 信号。

多机同步功能：支持多机同步，可实现多通道高速 AWG 系统，通过将多台 AWG5204 设备同步连接，可以扩展系统的通道数量和信号生成能力，满足大规模、复杂信号生成的需求。

便捷的操作与控制：内置显示器和按钮，可直接从前面板上迅速选择、编辑、播放波形，触发事件。同时，新型 SourceXpress 平台把所有 AWG 仪器控制和波形生成功能放到 Microsoft Windows PC 中，方便用户通过电脑进行远程控制和操作，加载波形、创建序列、打开回放等都无需在 AWG 上实现。

技术参数

通道数：4 通道，可同时生成和输出 4 路独立的信号，便于进行多通道信号的同步测试和分析。

频率范围：2GHz（在 - 3dB 条件下），能够覆盖从低频到高频的广泛频率范围，满足不同应用场景下的信号频率需求。

输出幅度：直流直接输出为 1.5Vp-p 差分；交流直接输出为 - 17 到 - 5dBm 单端，带宽 10MHz 到 2GHz（标准）；直流放大输出为 - 85 到 + 10dBm 单端，带宽 10MHz 到 2GHz（可选）。

最小脉冲宽度：400ps，可生成窄脉冲信号，适用于需要短脉冲激励或测试的应用。

上升时间：（20%-80%）为 150ps，信号的上升沿陡峭，能够快速地从低电平切换到高电平，对于模拟高速信号的变化具有重要意义。

应用领域

通信领域：用于生成各种复杂的调制信号，如 QAM、PSK 等，以测试通信设备的接收性能、解调算法等。还可模拟通信信道中的各种干扰和衰落情况，评估通信系统在不同环境下的稳定性和可靠性。

雷达系统：可生成雷达信号波形，如线性调频信号、相位编码信号等，用于雷达发射机的测试、接收机的性能评估以及雷达信号处理算法的验证等，帮助雷达设计人员在设计 / 调试阶段彻底测试所有可能的情况
