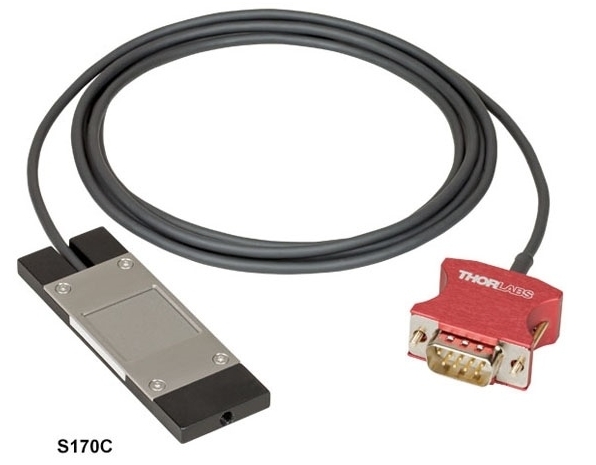

其它/S170C/索雷博 S170C 显微镜载玻片功率探头

其它/S170C/索雷博 S170C 显微镜载玻片功率探头
欲购买或租赁其它/S170C/索雷博 S170C 显微镜载玻片功率探头？请在线咨询或拔打24小时电话：13715327187

详细资料：

波长范围：350 nm到1100 nm

光功率敏感范围：10 nW至150 mW

用于测量显微镜样品平面的光功率

硅光电二极管：18 mm × 18 mm有效面积

探头外壳尺寸：76.0 mm x 25.2 x 5.0 mm

使用的折射率匹配凝胶防止内部反射

接头中存储的信息

探头数据

可追溯到NIST和PTB的校准数据

通过8-32(M4)螺孔安装接杆

S170C显微镜载玻片功率探头是一种硅光电二极管探头，设计用于测量显微镜样品平面的功率。该硅光电二极管的波长范围从350 nm到1100 nm，光功率从10 nW到150 mW。探头占地面积为76.0 mm x 25.2 mm，符合标准显微镜载玻片，兼容多数正置和倒置显微镜。

光电二极管的有效面积为18 mm x 18 mm，位于OD 1.5的中性密度(ND)滤光片后面，封装在密封外壳中。中性密度滤光片表面上的20 mm x 20 mm凹槽刚好接受标准显微镜盖玻片。浸渍介质(水、甘油、油)可直接涂覆在中性密度滤光片上方的这个凹槽中，也可以先插入盖玻片简化清洁步骤。光电二极管和中性密度滤光片之间的缝隙填充了折射率匹配凝胶，可以在使用浸水或浸油的高NA物镜时，防止内部反射产生明显的测量误差。

探头外壳底部有一个激光所刻的方格，用于辅助光束对准和聚焦。在标准显微镜中，可以先用这个方格对准光束，然后翻过来将探头面向物镜测量功率。在倒置显微镜中，打开透射光源使用光束对准方格和探测器外壳，使探头中心对准物镜。此外，中性密度滤光片的散射面可用于聚焦平面。

每个探头发货时带有可追溯NIST或PTB校准数据。包含的数据与用于测试单个探头的光电二极管校准证书匹配。探头规格和可追溯至NIST和PTB的校准数据都存储在探头接头的非易失性存储器中，使用Thorlabs的功率计可以读取这些数据。我们建议每年校准，保证精度和性能。如需订购校准，请使用下面的CAL-PD重新校准服务。

S170C可通过外壳侧面的8-32(M4)螺孔安装接杆

Thorlabs还提供带热敏探头的显微镜载玻片探头；
