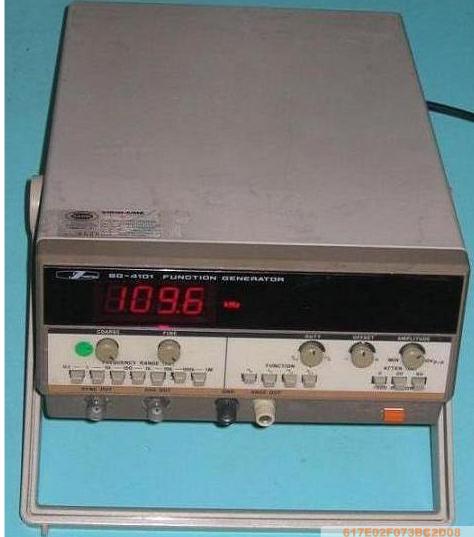

IWATSU/SG-4101/函数信号发生器
详细资料:紧密、轻便的SG-4101函数发生器能够产生带宽频率为0.1Hz到1MHz的正弦波,三角波和脉冲。精确度:±2%或 较小的值 * 用大的LED显示振动频率(31/2 digits)
* 宽阔的频率范围:100mHz - 1MHz
* 同时具有50Ω和600Ω输出
* 带有可调节占空比的脉冲发生器
* 最快50ns的方波上升和下降沿时间
* 最大输出20Vp-p(输出端开路时)
* TTL电平同步输出
* 设计紧凑,轻便
规格
振动频率
频率范围:0.1Hz~1MHz 7档
频率显示:3-1/2 digit LED
精度:±2%
输出
波形:正弦波,三角波,方波,调制方波
电压:20Vp-p or more (with output terminal open),
10Vp-p or more(50Ω and 600Ω load)
衰减器:0dB,20dB,40dB(50Ωoutput only)with accuracy ±5%
continuously variable for 20dB or more
输出 R:50Ω(BNC)
600Ω(C type connector)
直流偏置:Possible to ±10V or more(with output terminal open)
±5V or more (50Ω and 600Ω load)
正弦波失真:Less than 1%(10Hz~10KHz range)
(+15~+35℃)
三角波
非线性:Less than 0.5%(10Hz~10KHz range)
方波
特性:Rise/fall time less than 50ns
同步输出
波形:方波
输出电压:+2V or more(with output terminal open)
+1V or more (50Ω laod)
输出R:50Ω(BNC)
稳定性
频率/输出电压:±0.1%(over 10min.)/ ±0.5%(over 24hrs.)
电源:AC100V/120V/220V/240V±10% 50~400Hz <20W
尺寸:210W×100H×310Lmm
重量:2.6kg
仪器保证:我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。 |
|
|||||||||||||||||
|
