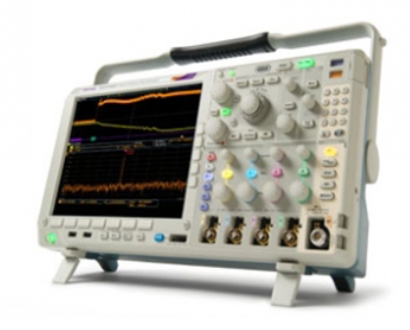

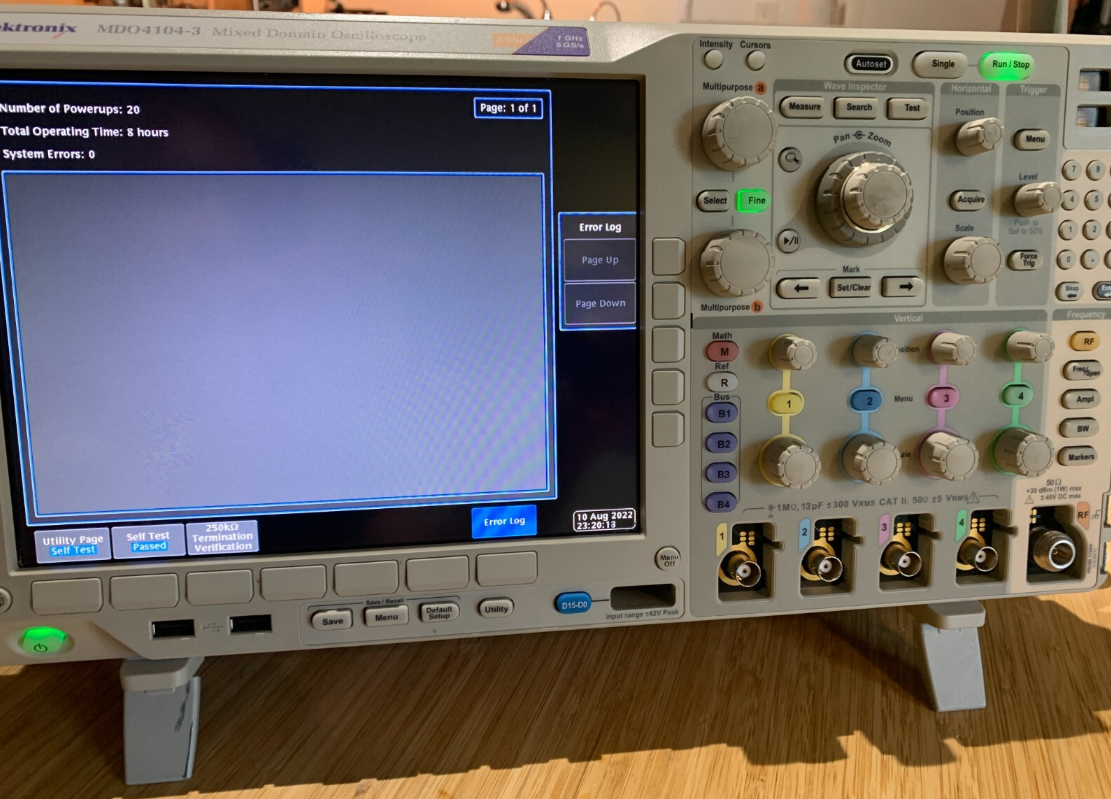

Tektronix/MDO4104-3/泰克MDO4104-3混合域示波器

Tektronix/MDO4104-3/泰克MDO4104-3混合域示波器
欲购买或租赁Tektronix/MDO4104-3/泰克MDO4104-3混合域示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

泰克MDO4104-3是一款4通道混合域示波器,最高带宽可达1GHz。它具备模拟信号、数字信号、频谱分析等多种测量功能,为用户提供了一站式的测量解决方案。该机型采用9英寸WVGA电容触摸屏,操作界面简洁流畅。此外,它还配备了多种智能分析功能,如波形自动测量、触发分析、历史波形回放等,大大提升了工作效率。

产品优势

1. 全通道1GHz带宽,采样率高达5GS/s,保证了对高速信号的精准捕获。

2. 集成频谱分析功能,无需额外仪器即可进行RF相关测试。

3. 智能分析功能,如波形自动测量、触发分析等,提高测量效率。

4. 9英寸WVGA电容触摸屏,操作更加简单流畅。

5. 可选配多种探头,满足不同应用场景的测量需求。

6. 支持远程控制和数据传输,便于多人协作和数据分析。

应用案例

1. 数字电路测试：MDO4104-3可同时观察数字信号的时域和频域特性,有助于分析信号完整性问题。

2. 功率电子测试：其集成功率量测、谐波分析等功能,可应用于开关电源、电机驱动等领域。

3. 无线通信测试：内置频谱分析仪可检测RF信号的频谱特性,适用于蓝牙、WIFI、5G等无线测试。

4. 嵌入式系统调试：丰富的触发条件和自动测量功能,可快速定位系统中的异常信号。

5. 音频信号分析：频谱分析和音频测量能力,可满足音频产品的研发和调试需求。

产品技术参数

基本配置
产品名称	混合域示波器/频谱分析仪
产品型号	MDO4104-3
模拟通道垂直系统
输入通道	4
带宽（-3dB）	1 GHz
上升时间	350 ps
带宽限制	20 MHz 或 250 MHz
垂直分辨率	8 位（高分辨率时为 11 位）
直流垂直增益精度	±1.5%，高于 30°C 时按 0.10%/°C 降额
输入耦合	交流、直流
输入阻抗	1 MΩ ±1%，50 Ω ±1%
最大输入电压	1 MΩ 300 VRMS CAT II，峰值 ≤ ±425 V 50 Ω 5 VRMS，峰值 ≤ ±20 V (DF ≤ 6.25%)
数字通道垂直系统
输入通道	16 条数字通道（D15 至 D0）
输入阻抗	100 kΩ 并联 3 pF
最大输入电压	±42 V峰值
阈值选择	TTL、CMOS、ECL、PECL、用户定义
阈值分组	每通道门限
水平系统
时基范围	400 ps 至 1000 s
时基精度	±5 ppm，在任何 ≥1 ms 间隔上
延迟范围	-10 格至 5000 s
模拟信号采集系统
实时采样率	5 GS/s
记录长度	20M
数字信号采集系统
采样率	500 MS/s（2 ns 分辨率）
最大输入频率	500 MHz（可以准确复制为逻辑方波的最大频率正弦波。需要在每条通道上使用短的接地延长线。这是最小摆动幅度时的最大频率。切换速率越高，获得的幅值就越高。）
记录长度	20M 点
最小可测量脉宽	1 ns
触发系统
触发模式	自动、正常、单次
触发类型	边沿、序列（B 触发）、脉冲宽度、超时、欠幅、逻辑、建立时间与保持时间、上升/下降时间、视频、扩展视频（选配）、I2C（选配）、SPI（选配）、RS-232/422/485/UART（选配）、USB：低速（选配）、USB：全速（选配）、USB：高速（选配）、以太网（选配）、CAN（选配）、LIN（选配）、FlexRay（选配）、MIL-STD-1553（选配）、I2S/LJ/RJ/TDM（选配）、并行总线
触发耦合	直流、交流、高频抑制（衰减 >50 kHz）、低频抑制（衰减<50 kHz）、噪声抑制（降低灵敏度）
触发抑制	20 ns 至 8 s
内部触发电平范围	从屏幕中央 ±8 格，如果选择了垂直低频抑制触发耦合则为从 0 V ±8 格
测量运算系统
自动测量	29种，其中任何时间可在屏幕上最多显示八个。测量包括：周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积和周期面积。
光标测量	波形和屏幕
波形运算	波形的加、减、乘、除、积分、微分、FFT、频域光迹的加、减、定义大量的代数表达式，包括波形、参考波形、数学函数（FFT、积分、微分、对数、指数、平方根、绝对值、正弦、余弦、正切、弧度、角度）、标量、最多两个用户可调节的变量和参数化测量结果（周期、频率、延迟、上升、下降、正宽度、负宽度、突发宽度、相位、正占空比、负占空比、正过冲、负过冲、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面积、周期面积和趋势图），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。
显示系统
显示器	10.4 英寸（264 毫米）液晶 TFT 彩色显示器
显示器分辨率	1,024 水平 × 768 垂直像素 (XGA)
波形捕获率	>50000 wfm/s
波形显示方式	矢量、点状、可变余晖、无限余辉
接口
标配	USB 2.0、LAN 端口、视频输出端口
电源要求
电压范围	100 至 240 V ±10%
频率范围	50 至 60 Hz ±10%（100 至 240 V ±10%）
功率使用	最大 250 W
物理与环境特性
尺寸	229毫米(高)439毫米(宽)147毫米(厚)
重量	净重5Kg，毛重10.7Kg
环境温度/湿度	0℃ 至 +50℃ (+32℉ 至 122℉) 高温：40℃ 至 50℃，10% 至 60% 相对湿度低温：0℃ 至 40℃，10% 至 90% 相对湿度
海拔高度	3000 米
