详细资料：

,

特性

• 高精度、低噪声的强度噪声分析仪，频率高达3 MHz
• 多个采样频率，用于优化分辨率带宽(见表1.1)
• 输入电压范围：±3.85 V
• BNC信号输入，内部端接10 kΩ阻抗
• 通过强度噪声分析仪软件操作(软件下载见软件标签)
  • 显示频域或时域数据
  • 以功率谱密度或相对强度噪声(RIN)为单位的频域读数
  • 计算总积分相对强度噪声(IRIN)
  • 需要用户提供计算机(详细信息请查看软件标签)

应用

• 激光相对强度噪声的表征
• 光学装置中的噪声检测(声学噪声、电噪声、振动噪声)
• 确定锁定探测的最佳频率
• CARS、SRS或瞬态吸收系统的诊断
• 误差信号频域的优化(PID参数)
• 实验室电压或电流信号的频谱分析
• 光子集成电路(PIC)噪声分析(见PIC测试演示标签)

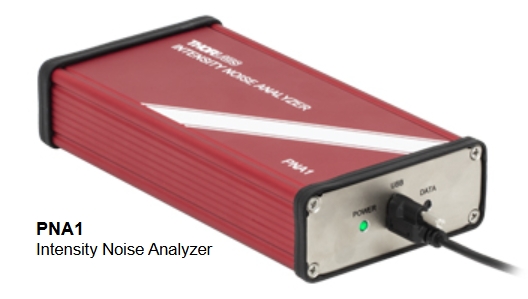

Thorlabs的PNA1强度噪声分析仪(INA)是一款高精度(18位模数转换)设备，用于测量光学系统中的强度噪声。此设备具有DC到3 MHz输入频率带宽，可重叠多个采样率的数据以优化分辨率带宽，并在其整个带宽内提供较高的频率轴分辨率(见表1.1)；9 Hz的最小分辨率带宽非常适合解析低频噪声源。这款低噪声设备的标称本底噪声低于-140 dBV2/Hz，旨在识别光学实验中的环境噪声源，例如环境照明或电线噪声。此设备的理想应用还包括光源和仪器开发，其中表征噪声水平或检测界限至关重要；相关示例测量请查看应用标签。

通过外壳前面板(见前后面板标签)上的同轴输入连接到电压源时，INA以18位分辨率对输入信号进行采样。此设备可用于高达±3.85 V的电压输入和最大100 mA的电流。常见的电压源包括传感器，例如用于测量光学装置输出的光电二极管，以及电子设备的监测输出。此输入内部端接10 kΩ阻抗；通过添加馈通终端(例如T4119 50 Ω BNC馈通终端)可以实现更低的输入阻抗。对于需要偏压光电二极管的应用，我们建议使用VT2可变电阻BNC馈通终端。

为给低频信号提供较高的频率轴分辨率，数据采集以三种不同的采样率进行：12.5 MHz、781.25 kHz和48.83 kHz。INA的信号调节硬件和数字逻辑设计均经过优化，用于低噪声且高分辨率的数据采集。此数据通过高速USB 2.0连接传输到用户提供的PC。

PNA1噪声分析仪通过外壳后面板上的mini-B USB端口供电，此端口用于连接高速PC USB type-A端口。这也提供了控制设备所需的USB 2.0协议。每台设备都随附一根USB-ABL-60 USB 2.0 type-A转mini-B电缆，电缆带锁定螺丝。

前面板包含电源和数据LED指示灯，可轻松识别PNA1噪声分析仪的运行状态。设备已通电但未使用时，Power LED灯亮，Data LED灯灭；设备在传输数据时，Data LED灯常亮绿色。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
