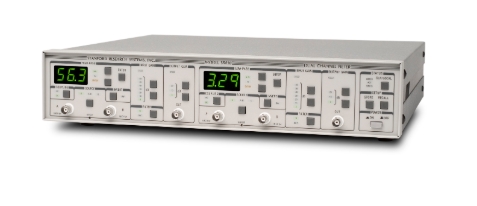

SRS/SR650/SRS SR650 可编程滤波器

• SRS/SR650/SRS SR650 可编程滤波器
• 欲购买或租赁SRS/SR650/SRS SR650 可编程滤波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

,

SR600 系列由三个双通道仪器组成。每个乐器通道都有一个低噪声前置放大器、一个精密高通或低通滤波器部分和一个输出放大器。滤波器为 8 极点、6 零椭圆型滤波器，每倍频程滚降 115 dB，通带纹波 （LPF） 为 0.1 dB，阻带衰减为 80 dB。截止频率可设置在 1 Hz 至 100 kHz 之间，使 SR600 系列成为抗混叠、音频分析和频域信号调节等应用的理想选择。

模型 - 配置

SR640 — 双低通
SR645 — 双高通
SR650 — 高通/低通

输入和前置放大器

Phase Distortion

每个滤波器通道都有一个浮动差分输入，输入阻抗为 1 MΩ，输入噪声为 6 nV/√Hz。每个滤波器通道的模拟接地都位于后面板 BNC 连接器上，以提供完全的接地灵活性。过滤器接地可以连接到仪器的底盘接地或任何其他点。可以选择 AC 和 DC 输入耦合，反转键允许通过按一下键将信号的相位移动 180°。最高 60 dB 的前置放大器增益可以以 10 dB 的增量指定。一个简单的偏移调整螺钉可让您将信号中的 DC 分量归零。

过滤器特性

SR600 系列的滤波器特性如下所示。确切的滤波器传递函数在规格部分给出。（该图显示了低通响应。高通响应是通过反转 f=1 周围的曲线来找到的。椭圆滤波器典型的大量多余相位使 SR600 系列滤波器成为频域应用的最佳选择。请注意，SR640 系列滤波器的 0.1 dB 通带纹波规格是一个测量规格，而不仅仅是传递函数的理论通带纹波。其他滤波器特性包括 -115 dB/倍频程的衰减斜率和大于 80 dB 的阻带衰减。通道之间的最差情况相位匹配在 DC 至 100 kHz 范围内优于 ±0.75°，对于低于 10 kHz 的截止频率，则提高到 ±0.25°。

增益响应

后滤波器增益和旁通

在滤波器之后，另一个放大器部分提供高达 20 dB 的额外增益。标准输出在 10 Vpp 下驱动大于 300 Ω的负载，而可选的高功率输出将 10 Vpp 驱动到 50 Ω 负载中。每个过滤器都可以从前面板或计算机界面独立旁路。旁路时，前置滤波器和后置滤波器增益都保持有效，生成的放大器具有 450 kHz 的带宽。

编程

SR600 系列的一个关键特性是其可编程性。GPIB 和 RS-232 接口都是标准接口，所有仪器设置都可以通过接口查询和更改。截止频率可在 100 ms 内更改，使 SR600 系列成为涉及频率捷变滤波器的应用的理想选择。我们特别注意将微处理器以及 GPIB 和 RS-232 接口的存在引起的噪声降至最低。接口电子元件和仪器的微处理器控制电路都与滤波器部分进行光学隔离，以减少数模串扰。CMOS 微处理器在接口和前面板处于非活动状态时“休眠”，

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
