详细资料：

,

概述

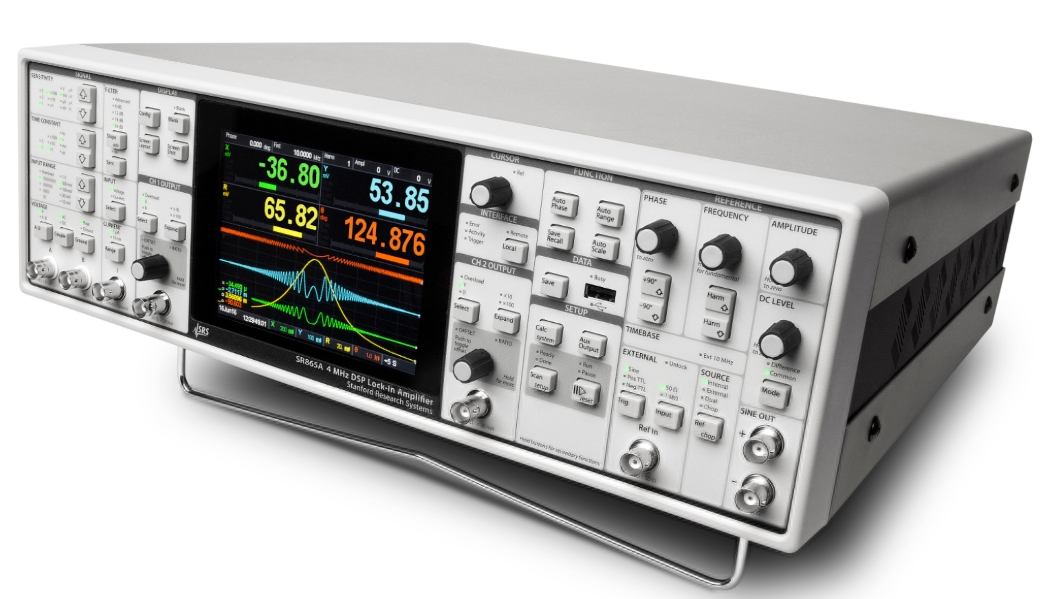

SR865A 锁相放大器提供卓越的性能和卓越的价值。这就是您对 Stanford Research Systems 锁相放大器的期望。SR865A 具有 4 MHz 的频率范围、1 μs 至 30 ks 的时间常数、极低噪声的前端放大器以及现代、直观的用户界面，是任何同步检测应用的理想选择。

凭借 30 多年的锁相设计经验，SRS 尽一切努力优化 SR865A 的每一个细节。从消除开关模式噪声的重型环形变压器，到为手机带来锁相功能的 iOS 连接，再到消除更多噪声同时加快实验速度的高级 DSP 滤波器，SR865A 是真正的终极锁相放大器。

趋势图

锁定性能从前端开始。SR865A 前端提供最先进的电压和电流输入放大器。电压输入是一个可切换的单端/差分 JFET 对放大器，在 1 kHz 时噪声为 2.5 nV/√Hz，在 10 Hz 时噪声低于 10 nV/√Hz。电压输入具有 10 MΩ 输入阻抗，可以是交流或直流耦合。输入连接器屏蔽可以通过用户可选的 10 Ω（接地）或 10 kΩ（浮动）电阻器连接到仪器接地。

SR865A 的内置电流放大器代表了对以前设计的重大改进。电流输入范围可在 1 μA 或 10 nA 范围内选择。1 μA 范围具有 400 kHz 的带宽和 130 fA/√Hz 的噪声，而 10 nA 范围提供 2 kHz 的带宽和 13 fA/√Hz 的噪声。

虽然内置电压和电流放大器适用于大多数应用，但 SR865A 还与 SRS 提供的全系列专用前置放大器兼容。SR550（FET 输入）、SR552（BJT 输入）、SR554（变压器输入）、SR555（120 kHz 电流放大器）和 SR556（低噪声电流放大器）都可以直接从 SR865A 的后面板前置放大器电源端口供电。

灵敏度和输入范围

与以前的仪器一样，SR865A 的灵敏度设置是产生满量程输出的电压（或电流）。但与以前的设计不同的是，SR865A 的输入范围可以从前面板明确设置，而无需查阅令人困惑的“动态储备”方程。只需选择实验所需的灵敏度，然后选择不会过载的最小起始量范围即可。就是这样。

SR865A 的有效动态储备就是这两个设置的比率。例如，在 10 nV 灵敏度设置和 300 mV 输入范围内，SR865A 的有效动态储备为3 × 107，或接近 150 分贝。

输出时间常数

数字读数

SR865A 提供 1 μs 至 30 ks 的传统 RC 响应输出时间常数，滚降为 6、12、18 和 24 dB/oct。但除此之外，SR865A 还提供先进的数字滤波器，可以显著缩短测量时间，同时提高信噪比。低于 3 s 时，高级滤波器是高斯 FIR 滤波器，在与 RC 滤波器相同的噪声带宽下，具有明显更好的上升时间和阻带衰减。这些滤波器还具有对称的上升和下降曲线，可在频率扫描时保留特征形状。当时间常数超过 3 s 时，高级滤波器是线性相位 IIR 滤波器，其建立速度几乎是 RC 滤波器的两倍，以实现等效阻带衰减。

也可以在低于 4 kHz 的参考频率下选择同步滤波。同步滤波器可陷波输出参考频率的倍数，在进行低频测量时非常有用，否则参考频率的倍数会出现在锁相输出中。与以前的设计不同，SR865A 中的同步滤波器可以选择，而不会损失输出分辨率。

参考频道

SR865A 具有 1 mHz 至 4 MHz 的指定参考频率范围。可以在参考频率的基波处进行检测，也可以在最高 99 次谐波处进行检测。有几种参考模式可用：内部模式使用 SR865A 的精密内部振荡器作为参考。外部模式锁定到外部正弦或 TTL 信号。在双模式下，锁相功能检测内部设置的参考频率与外部施加的同步信号之间的差值频率，从而允许直接恢复双调制信号。最后，在 Chop 模式下，SR865A 提供数字 PID（比例-积分-微分）控制器信号，以将 SR540 光斩波器与锁相的内部振荡器同步。通过让锁相装置直接控制斩波器，几乎可以消除频率漂移。
