Agilent/HP/网络分析仪附件和校准套件/ 安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪附件
- Agilent/HP/网络分析仪附件和校准套件/ 安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪附件
- 欲购买或租赁Agilent/HP/网络分析仪附件和校准套件/ 安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪附件？请在线咨询或拔打24小时电话：13715327187
 |
详细资料：
综述：
安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪附件包括从DC～110GHz的各种校准套件，验证套件，电缆和适配器。
校准套件
误差校准步骤所要求的是通过对系统内已知的器件（校准标准件）在所关注的频率范围内进行测量从而把测试系统的系统误差表征出来。安捷伦提供两种校准套件：机械的和电子的校准套件。
电子校准套件
Ecal模块包括各种特定连接器的组合，该模块由安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪通过其USB端口直接控制。在由安捷伦8753网络分析仪使用时，则通过85709B VNA接口套件控制。
机械校准套件
所有网络分析仪同轴机械校准套件都包括表征安捷伦 ENA , ENA-L , PNA , PNA-L系列网络分析仪系统性误差的精密标准装置。许多机械校准套件还带有测试端口适配器和业内古语正确连接的扳手。
验证套件
测量已知器件而非测量校准标准件是验证网络分析仪正常工作的直接方法。安捷伦所提供的验证套件包括精密空气线，失配空气线和精密固定衰减器。随套件提供的磁盘上由可溯源的计量数据。
标量网络分析仪附件
任何标量系统的基本部件包括标量分析仪，扫频源，定向桥或耦合器，检波器。安捷伦标量附件在与8757D网络分析仪一起使用时提供10MHz～50GHz的测量范围。
同轴机械校准套件

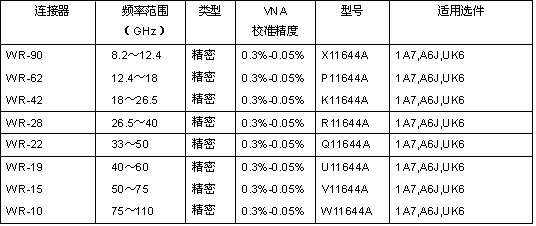

波导机械校准套件
选件描述：
1A7 符合ISO 17025校准标准 001 增加2.4mm滑动负载和2.4mm量规
A6J 符合ANSI Z540校准标准 100 包括阴头至阴头适配器
UK6 带测试数据的商业标准 200 包括阳头至阳头适配器
00M 包括阳性接头的标准件和阳头至阳头适配器 300 包括阳头至阴头适配器
00F 包括阴性接头的标准件和阴头至阴头适配器 400 增加4个3.5mm－N型适配器
M0F 包括阳性接头和阴性接头的标准件及适配器 500 增加4个7mm－3.5mm适配器
500* 增加4个7mm－N型适配器
同轴电校准套件
机械验证套件
|
连接器 |
频率范围（GHz） |
类型 |
VNA
校准精度 |
型号 |
适用选件 |
|
Type N（50 Ω） |
300KHz～18 |
精密 |
N/A |
85055A |
1A7,A6J,UK6 |
|
7mm |
300KHz～6 |
精密 |
N/A |
85029B |
1A7,A6J,UK6,001 |
|
7mm |
300KHz～18 |
精密 |
N/A |
85051B |
1A7,A6J,UK6 |
|
3.5mm |
300KHz～26.5 |
精密 |
N/A |
85053B |
1A7,A6J,UK6 |
|
2.4mm |
0.045～50 |
精密 |
N/A |
85057B |
1A7,A6J,UK6 |
|
1.85mm |
0.010～67 |
精密 |
N/A |
85058V |
1A7,A6J,UK6 |
|
WR-28 |
26.5～40 |
精密 |
N/A |
R11645A |
1A7,A6J,UK6 |
|
WR-22 |
33～50 |
精密 |
N/A |
Q11645A |
1A7,A6J,UK6 |
|
WR-19 |
40～60 |
精密 |
N/A |
U11645A |
1A7,A6J,UK6 |
|
WR-15 |
50～75 |
精密 |
N/A |
V11645A |
1A7,A6J,UK6 |
|
WR-10 |
75～110 |
精密 |
N/A |
W11645A |
1A7,A6J,UK6 |
选件描述：
1A7 符合ISO 17025校准标准 00A2 增加3.5mm 适配器
A6J 符合ANSI Z540校准标准 00A3 增加2.92mm 适配器
UK6 带测试数据的商业标准 00A4 增加2.4mm 适配器
00M 包括阳性接头的标准件和阳头至阳头适配器 00A5 增加1.85mm 适配器
00F 包括阴性接头的标准件和阴头至阴头适配器 001 增加安捷伦8702光波元件分析仪数据
00A 增加N型适配器 010 四个3.5mm（f）连接器
00A1 增加7－16适配器 020 四个N型50Ω（f）连接器
030 四个7mm连接器
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
