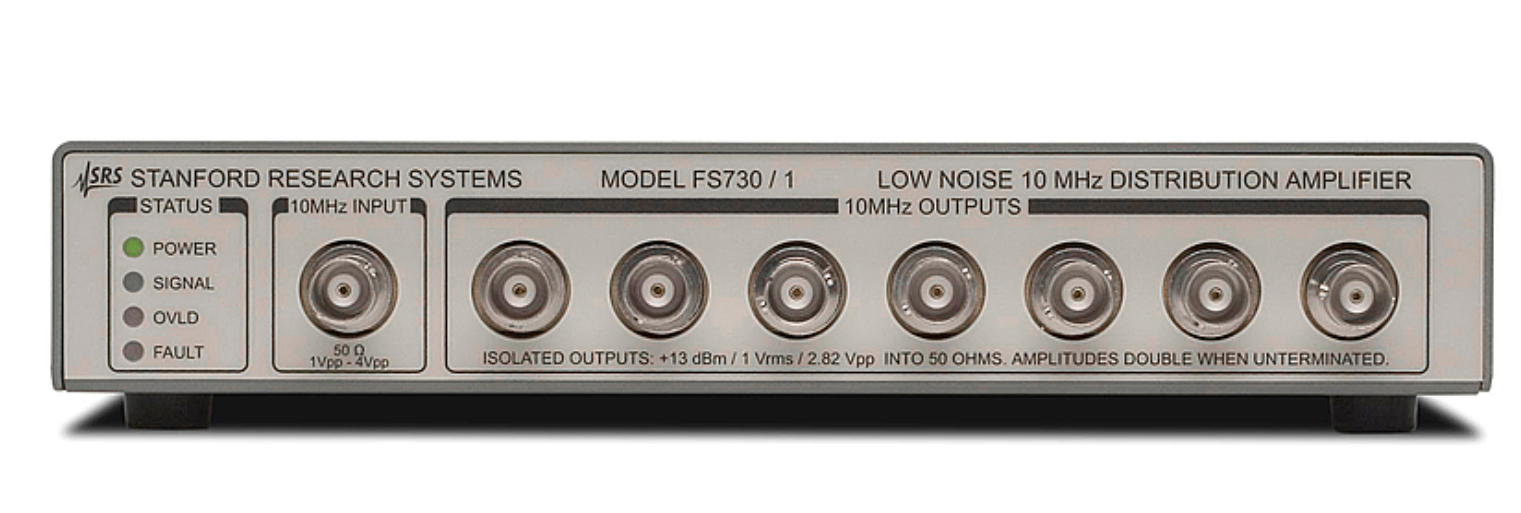

SRS/FS730/分配放大器
详细资料:, 描述:
FS730/FS735 系列分配放大器用于分配低噪声 10 MHz 频率参考。每个系统都有 1 个输入和 7 个输出,全部通过 BNC 连接器。输入通过串联 LC 网络耦合,允许使用具有 DC 偏移的输入。10 MHz 时,输入源阻抗为 50 Ω。
输入由一个限制器调节,该限制器提供了几个优点。它消除了输入信号的幅度调制,输出具有固定幅度,并且阻挡了距离过零点超过 50 mV 的输入噪声。几乎任何占空比接近 50% 的波形都可以用作输入。
输入限幅器后面是一个带通滤波器和一个固定增益放大器。该信号被传递到 7 个输出放大器,每个输出放大器后面跟着一个低通滤波器和一个输出变压器。所有输出均具有 50 Ω 源阻抗,并为 50 Ω 负载提供 1 Vrms (+13 dBm) 正弦波。
特点:
正弦波输出 (+13 dbm)
振幅调平
低加性相位噪声
高通道间隔离
高回波损耗
