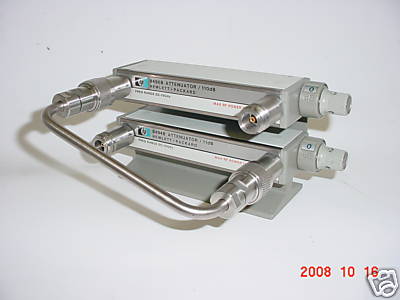

Agilent/HP/8496 / 11716A /步进式衰减器

Agilent/HP/8496 / 11716A /步进式衰减器
欲购买或租赁Agilent/HP/8496 / 11716A /步进式衰减器？请在线咨询或拔打24小时电话：13715327187

详细资料：

HP-8496B|HP8496B

手动步进衰减器

在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三个频率范围提供快速、精确的信号电平控制。它们的特点是在多种频率、衰减和连接器选件的情况下都具有优良的重复性和可靠性。

衰减重复性规定为每部分5百万次周期小于0.03 dB(18~26.5 GHz为 0.05dB)。这就保证用在自动测试系统中时有小的测量不确定度和高的置信度。机电步进衰减器具有高性能测试和测量设备所要求的小驻波比、低插入损耗和高精度。

精密电镀片簧接触将衰减单元(兰宝石和氧化铝衬底上的小型氮化钽薄膜T型衰减器)从信号路径中移出。独特的过程控制和材料选择保证有无与伦比的寿命和接触重复性。

特点

型号

8494A

8494G

8494B

8494H

8495A

8495G

8495B

8495H

8496A

8496G

8496B 8496H

8495K

8495D

8497K

频率范围

dc-4GHz

dc-18GHz

dc-4GHz

dc-18GHz

dc-4GHz

dc-18GHz

dc-26.5GHz

dc-26.5GHz

衰减

0-11dbm

0-11dbm

0-70dbm

0-7dbm

0-110dbm

0-110dbm

0-70dbm

0-90dbm

步进

1dbm

1dbm

10dbm

10dbm

10dbm

10dbm

10dbm

10dbm

HP-8495A步进衰减器

频率4GHz

步进10db

范围0-70db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 70 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

可编程衰减器HP-8496A

频率4GHz

步进10db

范围0-110db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 110 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

可编程衰减器HP-8494A

频率4GHz

步进1db

范围0-11db Frequency

Range: dc to 4 GHz

Attenuation Range: 0 to 11dB, 1 dB steps Insertion Loss at 0

dB: 0.4 dB + 0.07 dB/GHz

Maximum SWR: 1.35

Repeatability Life: 0.03 dB maximum

HP-8494B步进衰减器

卓越的RF性能

*频率dc-18GHz

*步进1db

*范围0-11db Frequency

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大RF输入功率：1 W（平均值），100 W（峰值）

特性

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*串联： 11716A衰减器互连套件，N型

HP-8495B步进衰减器

卓越的RF性能

*频率dc-18GHz

*步进10db

*范围0-70db Frequency

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大RF输入功率：1 W（平均值），100 W（峰值）

特性

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*串联： 11716A衰减器互连套件，N型

HP-8496B步进衰减器

卓越的RF性能

*频率dc-18GHz

*步进10db

*范围0-110db Frequency

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大RF输入功率：1 W（平均值），100 W（峰值）

特性

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*串联： 11716A衰减器互连套件，N型

HP-8494G步进衰减器

主要技术指标

*频率范围：直流到4 GHz

*衰减范围：0至11 dB，1 dB步进

*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz

*最大驻波比：1.5

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大射频输入功率：1 W（平均值），100 W（峰值）

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*编程连接器：12针Viking，可选14针DIP

HP-8495G步进衰减器

主要技术指标

*频率范围：直流到4 GHz

*衰减范围：0至70 dB，10 dB步进

*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz

*最大驻波比：1.5

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大射频输入功率：1 W（平均值），100 W（峰值）

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*编程连接器：12针Viking，可选14针DIP

HP-8496G步进衰减器

主要技术指标

*频率范围：直流到4 GHz

*衰减范围：0至110 dB，10 dB步进

*0 dB时的插入损耗：0.6 dB +0.09 dB/GHz

*最大驻波比：1.5

*重复使用寿命：0.03 dB最大值，每部分重复500万次

*最大射频输入功率：1 W（平均值），100 W（峰值）

*连接器类型：可选择N型阴头、SMA阴头、APC-7

*编程连接器：12针Viking，可选14针DIP

HP-8496H步进衰减器

卓越的RF性能

*频率范围：直流至18 GHz

*衰减范围：0至110 dB，10 dB步进

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF输入功率：1 W（均值），100 W（峰值）

特性

*可重复能力：0.03 dB最大值，每部分可重复500万次

*连接器类型：可选择N型阴头，SMA阴头，APC-7

*编程连接器：12针Viking，可选14针DIP

HP-8494H步进衰减器

卓越的RF性能

*频率范围：直流至18 GHz

*衰减范围：0至11dB，1dB步进

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF输入功率：1 W（均值），100 W（峰值）

特性

*可重复能力：0.03 dB最大值，每部分可重复500万次

*连接器类型：可选择N型阴头，SMA阴头，APC-7

*编程连接器：12针Viking，可选14针DIP

HP-8495H步进衰减器

卓越的RF性能

*频率范围：直流至18 GHz

*衰减范围：0至70 dB，10 dB步进

*0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

*最大SWR：1.5至8 GHz、1.6至12.4 GHz、1.9至、18 GHz

*最大RF输入功率：1 W（均值），100 W（峰值）

特性

*可重复能力：0.03 dB最大值，每部分可重复500万次

*连接器类型：可选择N型阴头，SMA阴头，APC-7

*编程连接器：12针Viking，可选14针DIP
