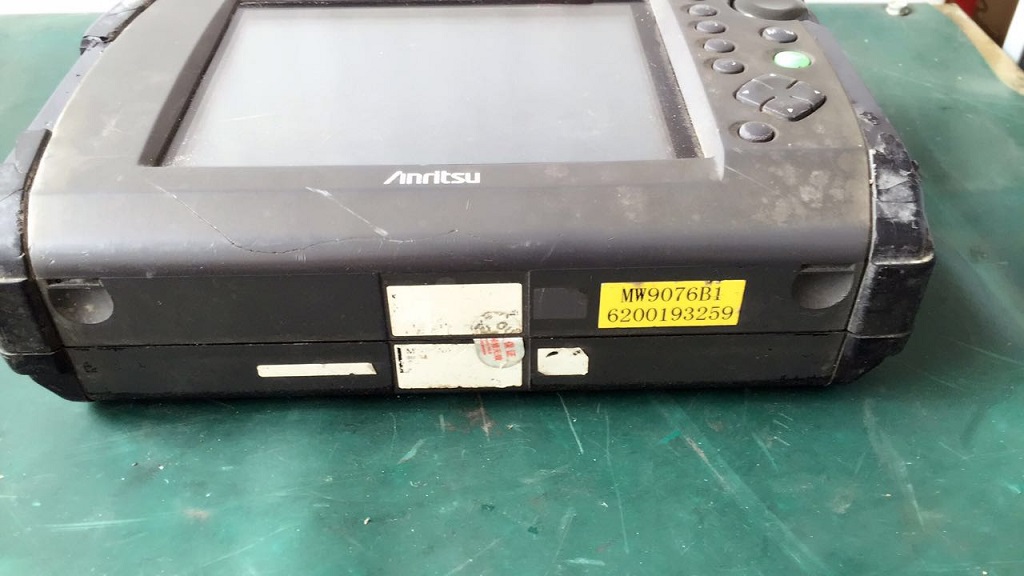

Anritsu/MW9076B1/光时域反射仪

• Anritsu/MW9076B1/光时域反射仪
• 欲购买或租赁Anritsu/MW9076B1/光时域反射仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

●45dB高动态范围
●8m短盲区
●从一端简单测试光纤的色散
●10秒测试（全自动模式），0.15秒实时扫描
●在重复测试模式下，只需按开始键就可执行波长/通道切换，文件存储打印等自动功能
●5cm高分辨率，50000采样点
●8.4英寸TFT-LCD彩色显示,中文菜单
●7.8英寸彩色STN-LCD显示器适合在阳光直射下(野外)使用
●4或8通道的光通道选择器单元
●6小时的电池使用时间,并有剩余电量显示功能
●Bellcore CR196文件格式数据的读写
技术指标：
OTDR(本体)

型号
MW9076B
MW9076C
MW9076B1
MW9076B7

波长
1310/1550±25nm
1310/1550/1625±25nm
1310/1550±25nm
1310/1550±25nm

测试光纤
10/125μm SM 光纤（ITU-T G.625)

光连接器
FC,SC,DIN,HMS-10/A,ST(可替换，PC型端面）

距离范围
1，2.5,5,10,25,50,100,200,250,400Km

脉冲宽度
10，20，50，100，500，1000，2000，4000，10000，20000ns

动态范围
（S/N=1）
45dB(1.31)
43dB(1.55)
41.5dB(1.31)
39.5dB(1.55)
37dB(1.625)
40.5dB(1.31)
38.5dB(1.55)
35dB(1.31)
33dB(1.55)

盲区（m)
(背向散射）
≤8（1.31)
≤9(1.55)
≤8（1.31）
≤9(1.55)
≤12(1.625)
≤8(1.31)
≤9(1.55)
≤8(1.31)
≤9(1.55)

盲区（m)
（菲涅尔反向）
≤1.6m

标识分辨率
0.05-800m

采样分辩率
0.05-80m

采样点
快速模式：5001，6251
一般模式：20001，25001
高分辩率模式：40001，50001

距离测试精度
±1m±3×测试距离×10-5±标识分辩率（不包括由光纤IOR引起的不确定性）

损耗测试精度
±0.05dB/dB或±0.1dB(取更大的一个）

功率
≤35W max(在充电时），4W（标准状态下，包括MU250000A耗电）

尺寸,重量
290（W）×194（H）×30（D）mm(MW9076B/C)
290（W）×194（H）×75（D）mm(包括MU250000A耗电）
≤1.2gk(包括MW9076B/C主体和电池盒）
≤1.2kg(包括MU250000A显示单元和电池盒）

环境条件
运行温度和湿度：-10℃-+40℃，±85％（无冷凝）

电池
连续运行：6小时（典型值）

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
