其它/PRAMOX GV698/多制式高级图像信号发生器

• 其它/PRAMOX GV698/多制式高级图像信号发生器
• 欲购买或租赁其它/PRAMOX GV698/多制式高级图像信号发生器？请在线咨询或拔打24小时电话：13715327187

详细资料：

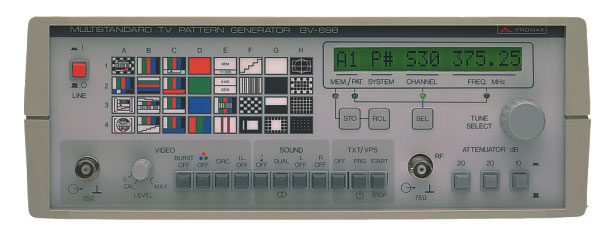

GV698多制式高级图像信号发生器（37-865MHz）
规格 GV698 电视制式   显示 PAL: B/G/H/D/K/I/N SECAM:B/G/H/D/K/K1/L NTSC:M制式 16位显示：包括频率、频道指示和图案等 高频载波 频率范围 调谐   储存/调用 高频输出 衰减    合成37-865 MHz 每级频率 50 kHz 使用频道 CCIR 32程序 80 dBμV 75Ω 每级10 dB 衰减共50 dB 视频调制 调制类型 (SECAM/L除外） 调制指标   AM,双边带调制 AM正极,双边带调制 85% 伴音 外部输入   带宽   连接器 输出 伴音载波信号   频率 V/A比率 调制类型   可选 100Hz～15KHz DIN4152或欧洲标准接口 （100KΩ) 欧洲标准接口（1KΩ) 可选多标准或单一信号 4.5MHz(M) 5.5MHz(B/G/H) 6.0MHz(I) 6.5MHz(D/K/K1/I/L) 13dB FM(M/B/G/H/D/K/K1/I)AM(L) 标识类型发生器 标识类型 格式/清晰度 特殊标识类型   三种不同类型 64线（1024点/52μs) 按客户要求定制 VTR测试 格式 上档速度 8格矩形位置 每一图像位置1格 立体声/双声道 (ZWEITON) 模式 可选 频率 V/A比率 调制类型 （可选） 双声、立体声 载波1       载波2 5.5MHz      5.7421875MHz 13dB        20dB FM int.1KHz FM int.3KHz FM ext.     FM ext. 立体声/丽音（NICAM） 载波   PAL B,G   PAL I V/A比率 调制 模式 通道一 通道二 传输 频谱形状 可选 5.850MHz±5Hz 6.552MHz±5Hz 20dB 4QPSK 单声道，双声道，立体声 1kHz可选 3kHz可选 728kbits/s 40%余弦偏差（PAL B,G) 100余弦偏差(PAL I) 图文电视广播及VPS 发生器 图文电视   频率   码型   容量   VPS   频率   传送模式 “0” “1”       开/关选择，1和1.5两个级别 6.9375MHz（444*Fh） 不归零 8个不同的页面（两种语言：西班牙语和英语），连续发送    5.0MHz 二项制 黑 66%±5% 的白 视频输出 幅度范围 标称值 极性 消隐脉冲 连接器    0 至 1.3V 1V 正极，直流耦合 0V BNC(75Ω)与欧洲标准接口 亮度信号输出 （SVHS)高解像度 幅度 连接器    0.7 Vpp（亮度） 0.3 Vpp（comiance脉冲) S-VHS 4 pins（75Ω） 色彩输出 幅度 G同步性 连接器    0.7 Vpp（Y光道信号） 0.3 Vpp（彩色色度信号）） BNC与欧洲标准接口(75Ω)		GV698是宝马公司配合卫星电视广播最新设计的国际线路新产品。微机控制及模块化结构使GV698只要附加组件就能扩展应用范围。GV698能产生32种高质图像，输出频率锁相合成保证高稳定和高精度。16字位点阵LCD直接显示彩色制式、频道、频率、伴音标准和输出测试图案编号。可选购附加NICAM及ZWEITON（双声道（丽音）/立体声）。为了简化图像和伴音信号分析，面板设有按钮，用于取消或重置某些基本功能、例如彩色副载波，色同步信号，伴音，立体声，隔行扫描功能，电子圆圈，TXT（图文电视信号源）,VPS(录像机测试信号源）。     由于彩色信号标准各地不同，随着卫星电视的普及，设计时已把常用9种标准制式存入GV698微机存储器内。32种测试图像中包括存储式电子测试图案，显示出彩色电视或录像机所有彩色我功能，普可把公司的英文名称加入电子测试图案中（此功能由厂方编写，另外收费）。还有彩条，多种测试信号组合，红、绿、蓝等单色，辉度阶梯，多频率正弦波信号，栅格，色度/亮度延迟测试，点阵等等。以及Y-C、红、绿、蓝，触发和同步信号输出。高频信号输出电平80dBμV，有50dB衰减器（以二级20dB和一级10dB）配合运用。GV698是高级专业设计，用途广泛，适合电子厂，电视台和有线电视高质图像要求。是公认作检测、分析的最佳多制式高级图像信号发生器。    测试图案 同步输出 极性 连接器    正负可选 BNC（75Ω） 示波器触发输出 触发方式 连接器       垂直和水平 BNC（75Ω） 视频输入 阻抗 幅度 耦合    10KΩ 最大为1 Vpp 直流 电源 电压    功率    110-125-220-230-240 VAC/50-60Hz 20瓦 机身特性 大小    重量    288×102×247mm（宽×高×深） 约3 Kg

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
