Tektronix/DPO/DSA70000B/数字串行分析仪
- Tektronix/DPO/DSA70000B/数字串行分析仪
- 欲购买或租赁Tektronix/DPO/DSA70000B/数字串行分析仪 ？请在线咨询或拔打24小时电话：13715327187
 |
详细资料：
主要特点和优点
- 同时在全部四条通道上实现了
- 20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号
- 高达50 GS/s 的实时采样率
- 高达250 M 样点的记录长度及MultiView Zoom™ 功能，快速进行导航
- 最快的波形捕获速率，每条通道最高捕获速率>300,000 wfms/s
- 最高的带宽－高达20 GHz，在最新高速串行标准上执行测量
- 杰出的信号完整性和完美的信噪比－ 观察波形最真实的表示
- Pinpoint® 触发－ 最大限度地减少采集问题信号所用的时间，高效调试问题，缩短调试时间
- 5 Gbps 实时串行触发－ 保证指定NRZ 或8b/10b 码型第一次发生时就触发采集，支持码型效应隔离诊断
- 搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发
- DPX和快速采集－业内最高的波形捕获速率，迅速找到间歇性事件
- 长记录长度－ 捕获长期趋势或偶发事件，然后使用内置测量功能分析采集的整个记录
- P7500 TriMode™ 探测系统－完美配套的4 GHz - 20 GHz信号连接系统
- 应用支持－ 实现特定标准认证、测量自动化和简便易用性
- 串行数据链路分析(SDLA)－ 对高速串行数据流，进行夹具反嵌，通道仿真均衡
应用
- 信号完整性、抖动和定时分析
- 检验、调试、检定或认证复杂的设计
- 根据行业标准调试串行数据并进行一致性测试
- 存储总线分析
- 开关电源检验
- 考察瞬态现象
- 分析瞬态信号或宽带宽RF 信号的频谱分析
无可比拟的性能，提供更高的洞察力，让您更快地完成工作
DPO70000B 和DSA70000B 系列实时数字荧光示波器是业内最优秀的解决方案，解决了设计人员检验、检定、调试和测试完善的电子设计时面临的极具挑战的信号完整性问题。DSA70000B 系列为迎接高速串行设计挑战提供了完整的专用解决方案。
该家族拥有杰出的信号采集和分析性能，简单的操作和无可比拟的调试工具，加快了处理日常任务的速度。大型显示屏和直观的用户界面，可以简便地获得最大数量的信息。
无可比拟的采集完整性
DPO70000B和DSA7000B系列杰出的信号完整性和完美的信噪比确保您对测量结果树立信心
- 泰克专有的带宽增强技术，在双通道、三通道或全通道中实现了高达20 GHz 的带宽。用户可以为每条通道选择滤波器，提供了幅度和相位校正功能，更准确地表示高速信号。此外，对需要最高测量吞吐量的应用，用户可以禁用带宽增强功能，目前只有泰克能够做到这一点。
- 带宽增强技术作用到探头尖端消除了频响中的不理想特点。
- 同时在所有通道上实现高采样率，捕获更多的信号细节(瞬态信号、不理想特点、快速边沿)
- 对12.5、16 和20 GHz 型号，在所有通道上提供了50 GS/s 的采样率
- 对4、6 和8 GHz 型号，在所有通道上提供了25 GS/s的采样率
- 由于高信噪比和低内部噪底，DPO70000B 和DSA7000B系列可以执行精确的检定测量。在调试DUT时，测量仪器的低噪底和最大信号保真度可以找到可能影响DUT完整性的最小的异常信号。对RF信号检验来说，噪底越低，动态范围越高，因此拓宽了DPO/DSA70000B 更广泛的应用。
- 最低的抖动噪底和最高的垂直精度，在测量中提供了额外
的余量。 - 长记录长度提供了高分辨率和更长的波形捕获时长
- DPO70000B系列每条通道标配10M样点，DSA70000B系列每条通道标配20M 样点
- 4、6和8 GHz型号在全部四条通道上可以选配高达100M样点
- 12.5、16 和20 GHz 型号在全部四条通道上可以选配高达250 M 样点
- MultiView缩放功能帮助您管理长记录，比较和分析多个波形段
- 范围最广泛的探测解决方案－ 不管是需要测量8 Gbps串行数据还是需要测量新电源设计中的开关电流，泰克都提供了各种各样的探测解决方案，包括有源单端探头、差分探头、高压探头、电流探头、光学探头以及各种探头和示波器附件。

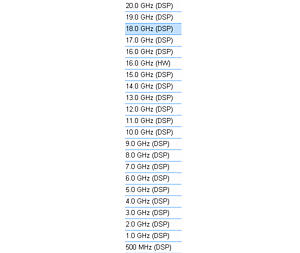

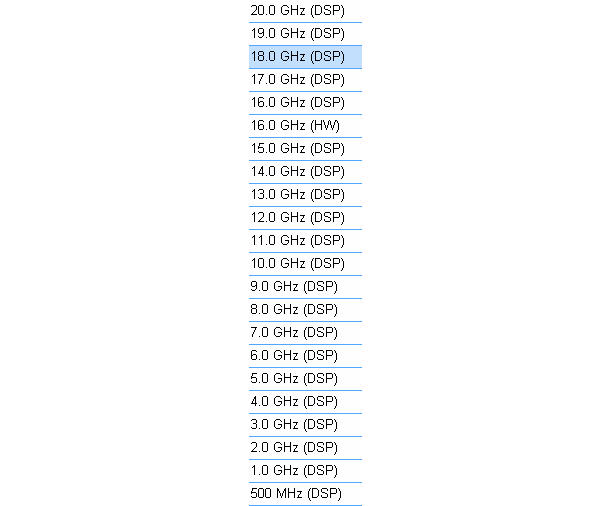

用户可以选择的带宽限制选项

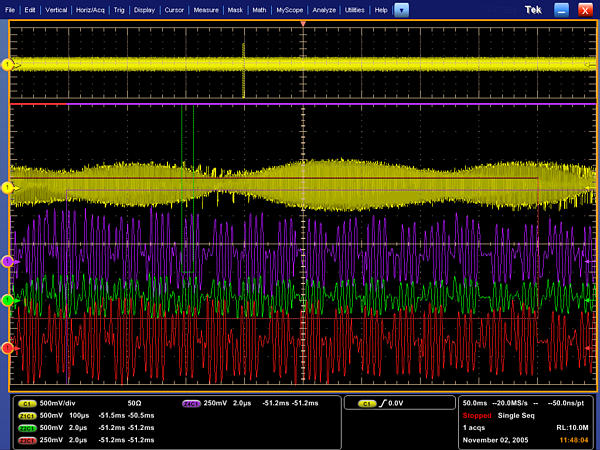

同时放大四个感兴趣的区域，快速比较这些区域

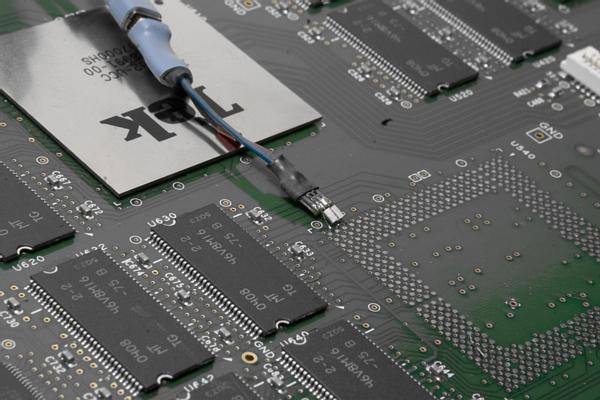

低成本焊接尖端，带有快速连接，可以快速简便地把探头移动到各个焊点

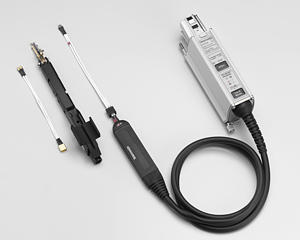

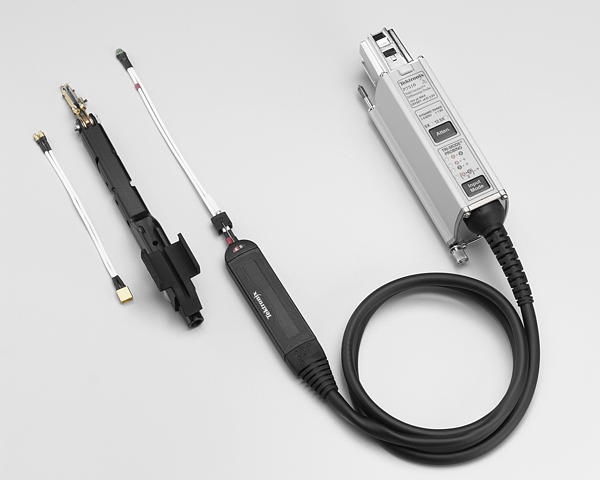

P7500 TriMode 探头简化了复杂的测量设置
- P7500 TriMode 探测系统－ P7500 TriMode 探头与DPO/DSA70000B 完美配套，可以在差分测量、单端测量和共模测量之间切换，而不必在连接点之间移动探头。从4GHz 到20 GHz，P7500 系列提供了完整的探头。
加快调试复杂电子设计的速度

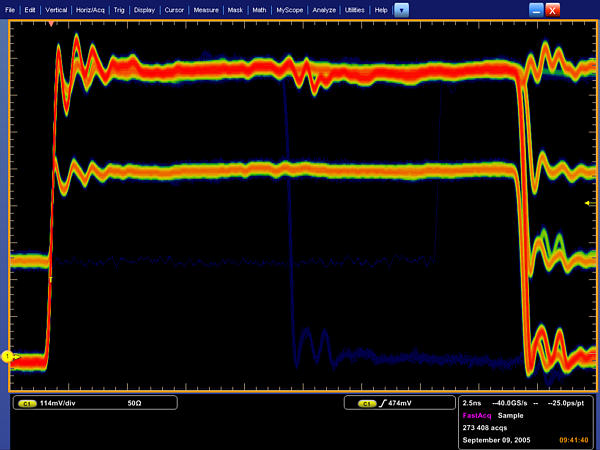

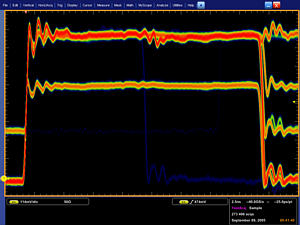

FastAcq 采集模式清楚地显示异常情况，加快调试速度
FastAcq 基于泰克专有的DPX® 采集技术，它在全部四条通道上，同时以最快每秒300,000 个波形的速率捕获信号，显著提高了发现罕见问题事件的概率。信号发生的频次使用不同颜色表示，用户只需简单地旋转亮度旋钮，就可以清楚地查看"别人看不到的世界"，全面监视电路运行状况。某些示波器厂商声称他们能在很短的突发时间内实现高波形捕获速率，但只有DPO70000B 和DSA70000B 示波器能够持续实现这么快的波形捕获速率，从而可以迅速揭示问题特点，并可进而使用完善的触发模式隔离问题，节约几分钟、几小时、甚至几天的时间。
FastAcq 采集模式，最大限度地提高捕获难检毛刺和其它偶发事件的概率。
在感兴趣的事件上触发示波器，这种能力在复杂的信号调试和检验中至关重要
不管您是要找到问题信号，还是需要隔离复杂信号的一部分以进一步进行分析，如DDR读或写突发信号。泰克Pinpoint®触发技术都提供了解决方案。Pinpoint®触发系统采用完全的锗化硅(SiGe)技术，能保证非常高的触发灵敏度及非常低的触发抖动，并能够捕获非常窄的毛刺。PinPoint 触发技术允许在A 触发电路和B 触发电路上选择几乎所有触发类型。其它触发系统只在单个事件(A事件)上提供了多种触发类型，延迟触发(B事件)选择一般仅局限于边沿触发，如果B事件没有发生，这些触发系统也通常不能提供触发序列复位功能。而Pinpoint 触发技术则同时在A 触发器和B 触发器上提供了全套高级触发类型，它支持逻辑条件判定，控制什么时候查找这些事件，并提供触发复位能力，在指定时间、状态和转换后可以重新开始触发序列，这样，即使最复杂信号中的事件仍能被捕获。其它示波器一般提供不到20 种触发组合，而Pinpoint触发则提供了超过1400种组合方式，而且都是以最高性能实现的。
通过增强触发功能，触发抖动下降到<100 fs。由于触发点上的这种稳定性，可以使用触发点作为测量参考点。

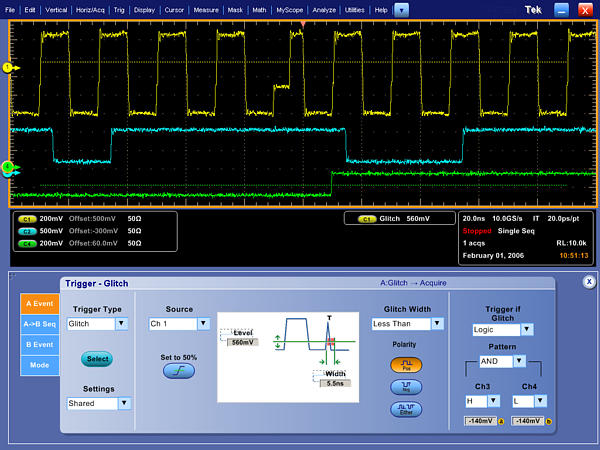

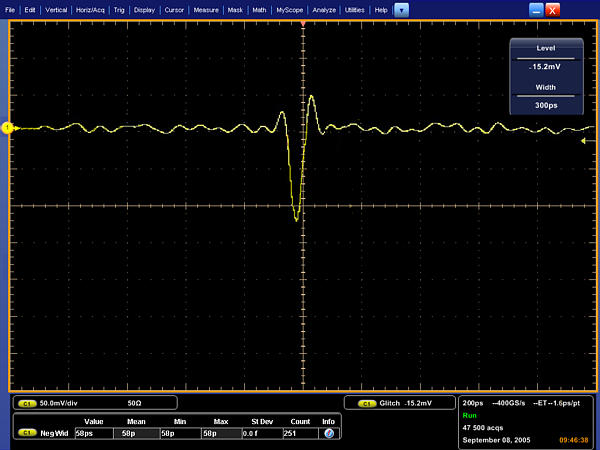

Pinpoint触发可以隔离最小宽度为100-ps 的毛刺
只隔离有效毛刺
协议和串行码型触发
为调试串行构架，可以使用内置硬件时钟恢复电路对NRZ串行数据流应用串行码型触发，并将物理层和链路层中的事件关联。DSA70000B系列中标配这一功能， DPO70000B示波器上则作为选项PTH 提供这一功能。仪器可以恢复时钟信号，识别跳变，为要捕获的串行码型触发设置所需的编码字。选项PTH 和DSA70000 系列支持高达3.125 Gbps 的串行标准。对信息速率更高的标准，如USB 3.0，DPO70000B系列上的选项PTU和DSA70000B系列上的选项STU把8b10b触发和解码功能扩展到5 Gbps。

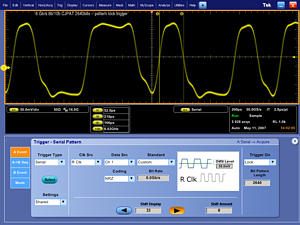

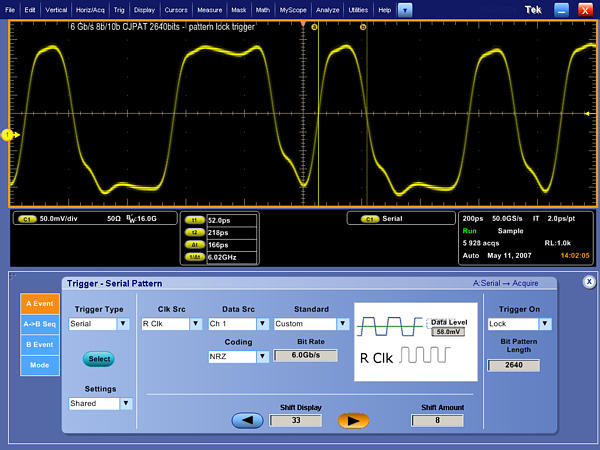

NRZ 码型锁定触发6 Gbps 长64 位的SATA 串行码型
码型锁定触发功能使得示波器能够以精确的时基精度同步采集长串行测试码型，在NRZ串行码型触发中增加了一个额外的维度。可以使用码型锁定触发功能，从长串行数据码型中去掉随机抖动。可以考察特定位跳变的影响，可以与模板测试一起使用平均功能。这种功能支持高达6.25 Gbps的NRZ串行数据流，在DSA70000B仪器上是标配，在DPO70000B型号上作为选项PTH 提供。
大型10 格XGA 显示屏
DPO/DSA70000B系列采用大型12.1"(307.3 mm) XGA显示器及10个竖格的触摸屏，垂直测量分辨率比其它示波器提高了25%。
无可比拟的易用性
通过同步多台示波器，TekLink™ 可以采集四条以上的通道，调试多路高速应用，如PCI Express X16 或DDR 存储器。DPO/DSA70000B 系列仪器提供了无可比拟的易用性，它拥有一系列改善工作效率的功能，如触摸屏、扁平菜单结构、直观的图形图标、每条通道独立垂直旋钮控制、鼠标右键菜单、鼠标滚轮操作及熟悉的基于Windows 的控制功能。
能够与逻辑分析仪无缝集成，进行数字设计和调试
通过泰克的综合视图(iView™)数据显示，数字电路设计人员可以解决信号完整性挑战，更迅速、更简便地完成有效调试和系统检验。这种集成能力使得设计人员能够在同一个显示窗口中时间相关地查看数字数据和其模拟特征，隔离导致系统失效的数字信号的特性。而且，它不需要用户进行校准。此外，一旦设置完成，iView 功能会完全自动实现。
无可比拟的通用性
全面控制波形采集和显示参数，最大限度地利用示波器
您可以选择最快速地完成工作所需的操作：Automatic(自动模式)、Constant Sample Rate (恒定采样率模式)或Manual(手动模式)。在考察信号并希望获得实时信号时，默认的Automatic 模式提供了最实时的显示更新速率。如果想获得最大的实时采样率，实现最高的测量精度，那么应选择Constant Sample Rate 模式，它将保持最高采样率，提供最佳实时分辨率。最后，Manual 模式保证为要求特定设置的应用直接独立控制采样率和记录长度。

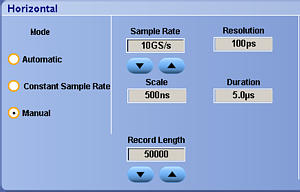

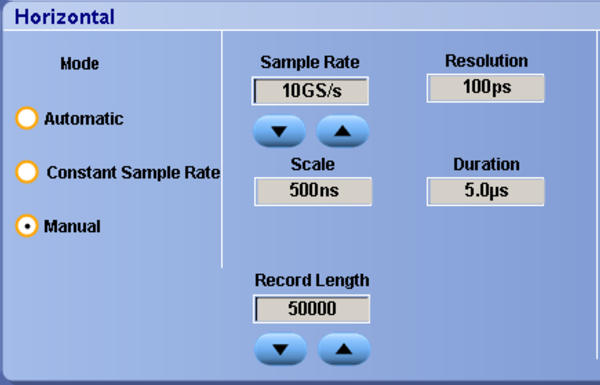

水平时基的三种工作模式
通过MyScope® 功能，创建自己的控制窗口，其中只包括您关心的控件、要素和功能
通过使用简单的、图形化的拖放流程，您只需几分钟，就可以简便地创建自己的个性化示波器功能"工具箱"。一旦创建，它可以象任何其它控制窗口一样，通过示波器按钮/菜单条上的MyScope 选项选择，简便地进入这些定制控制窗口。您可以制作数量不限的定制控制窗口，使得在共享环境中使用示波器的每个人都有自己独特的控制窗口。MyScope控制窗口可以使所有示波器用户受益，它消除了许多用户有一段时间不使用示波器之后重返实验室时所需的学习过程，高级用户则可以大大提高工作效率。您可以在一个控制窗口中找到所需的一切，而不必查看多个菜单，重复类似的任务。

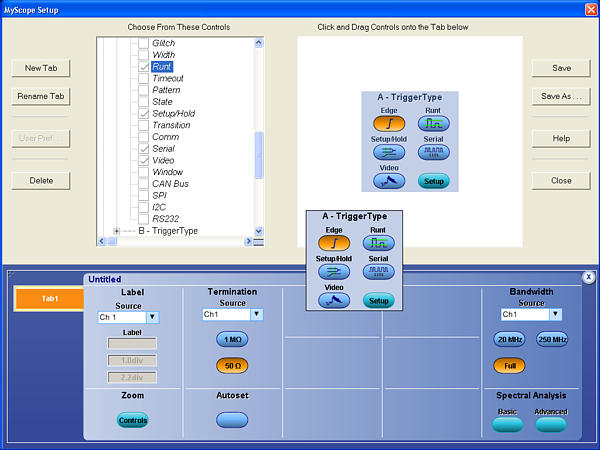

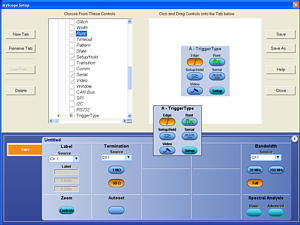

拖放感兴趣的菜单项目，创建MyScope 控制窗口
通过OpenChoice®软件，使用熟悉的分析工具量身定制测试测量系统
OpenChoice 软件的分析和联网功能给泰克Windows XP 示波器增加了更多的灵活性：通过使用高速嵌入式总线，波形数据可以在Windows桌面上直接从采集系统传入分析应用程序，其速度要比传统GPIB 传送快得多。软件中包括泰克实现的工业标准协议，如TekVISATM 接口和ActiveX 控件，以便使用和增强Windows数据分析功能和文档管理。它还包括IVI 仪器驱程，可以使用GPIB、RS-232 和局域网连接，从仪器上或外部PC上运行的程序中，简便地与示波器通信。也可以使用软件开发人员工具箱(SDK)，帮助创建定制软件，使用Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI和其它常用应用开发环境(ADE)，自动完成波形采集和分析中的多步流程。它还支持把示波器与外部PC和非Windows主机集成起来。此外，OpenChoice 结构提供了完善的软件设施，支持更快速、更通用的操作。可以使用数据传送工具，如Excel 或Word 工具条，简化Windows 桌面或外部PC 上的分析和文档管理工作。
深入查看复杂的电气设计，进行检定和认证测试
DPO/DSA70000B系列提供了业内最完善的一套分析和认证测试工具，如简单的数学表达式、波形模板测试、合格/不合格一致性测试、事件搜索和事件标记。使用应用开发环境(如MATLAB®)自行开发的自定义程序则可以进一步扩大这一系列工具。
广泛的内置高级波形分析工具
波形光标可以简便地测量轨迹到轨迹定时特点，连接YT显示模式和XY 显示模式的光标则可以简便地考察相位关系和安全工作区越限。可以使用图形面板选择53 种自动测量功能，这些面板以逻辑方式把测量分成幅度、时间、组合、直方图和通信等类别。通过平均值、最小值、最大值、标准偏差和样本总量等统计数据，可以进一步考察测量结果。
可以对波形定义和应用数学表达式，在屏幕上获得可以使用的结果。您只需按一个按钮，就可以进入常用的波形数学函数。对高级应用，还可以使用简便易用的计算器样式的编辑器，创建代数表达式，其中包括当前波形、参考波形、数学函数、测量值、标量和用户定义变量。
FFT - 为在频域中分析信号，可以使用内置频谱分析功能。通过使用示波器前面板控制功能，您可以直接控制频率跨度、中心频率、参考电平和解析带宽。另外还作为SignalVu 和UWB选项的一部分提供了矢量信号分析和超宽带(UWB)检验和检定功能。
Filtering - 通过创建自己的滤波器或使用仪器标配滤波器，增强用户隔离或去掉信号中某个成分的能力(噪声或信号的特定谐波)。可定制的这些FIR滤波器可以用来实现当前流行的信号滤波技术，包括取消信号预加重，或最大限度地降低连接的夹具和电缆对被测设备的影响。

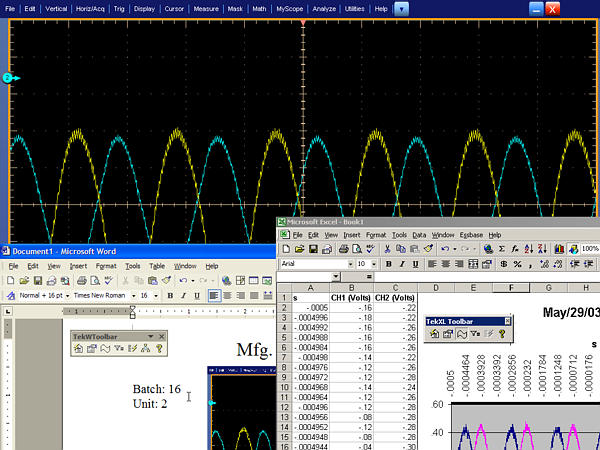

使用独特的Excel 工具条把捕获的数据传到Microsoft Excel中，使用Word 工具条创建定制报告。

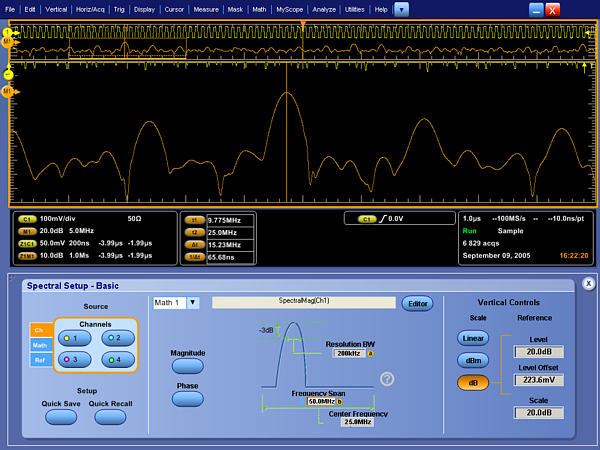

基本频谱UI 控制窗口
专用解决方案－
实现特定标准认证、测量自动化和扩展信号分析

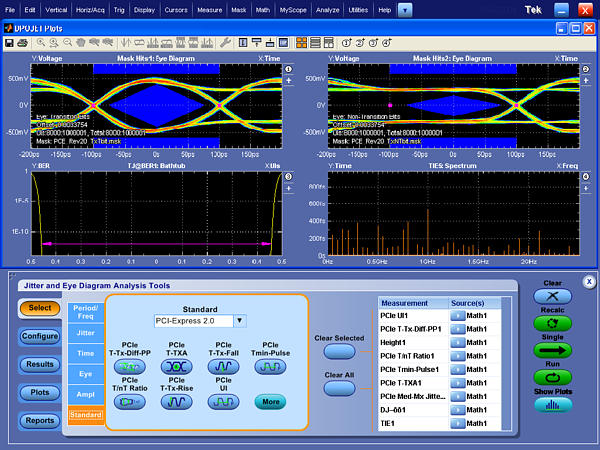

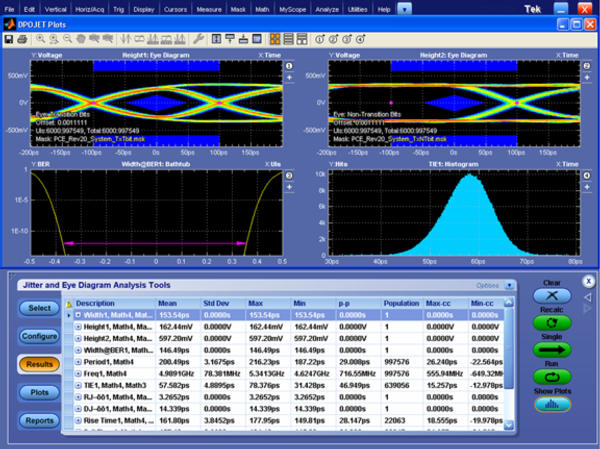

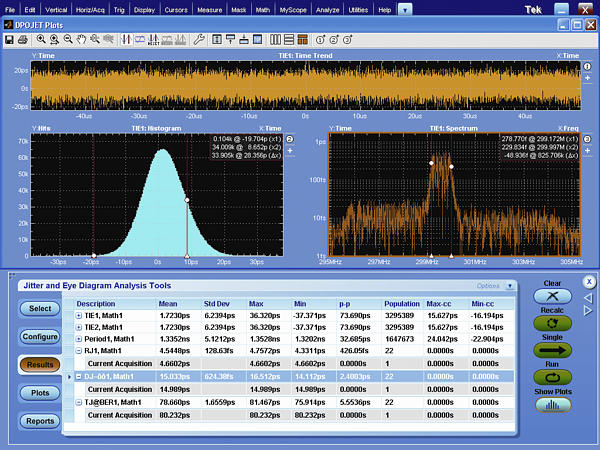

DPOJET抖动和眼图分析(选项DJA)- 使用DPOJET软件，简化识别信号完整性问题、抖动和相关来源。DPOJET 为实时示波器提供了最高的灵敏度和精度。

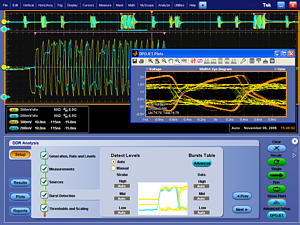

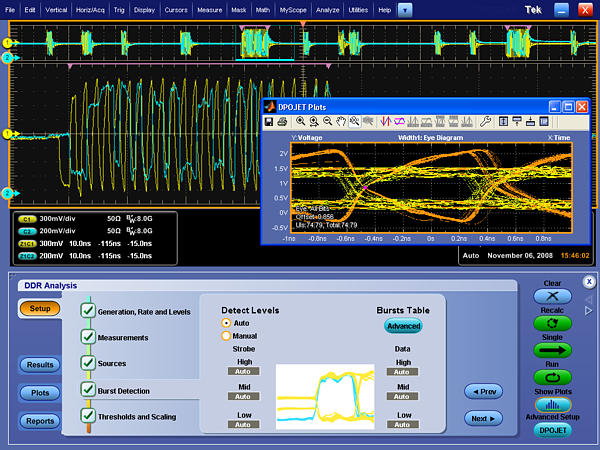

DDR 存储器总线分析(选项DDRA)－自动识别DDR1、LPDDR1、DDR2、DDR3 和GDDR3 读和写，清楚地查看和分析模拟异常事件对DDR/ 存储器的影响。DDRA 及DPOJET与DPO/DSA70000B DPX® 技术相结合，为解决复杂的存储器信令问题提供了最快速的方式。

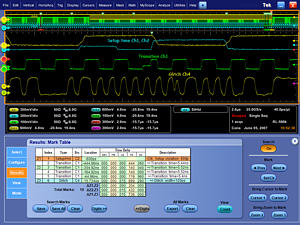

高级事件搜索和标记(选项ASM)－ 事件搜索和标记功能可以让用户从查看数据的繁琐工作中解脱出来，它突出显示重要事件，跳过不重要的事件，加强对事件相关性的观测。您可以轻松浏览感兴趣的事件。

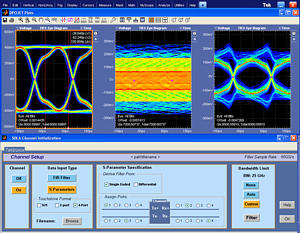

SDLA - 串行数据链路分析(选项SLE 和选项SLA)－能够从S 参数仿真串行数据通道，反嵌夹具或其它网络，增加或去掉发射机均衡(去加重/预加重)，了解串行数据链路。选项SLA在波形处理中增加了FFE和DFE均衡和自适应均衡器训练功能。DPOJET 可以对得到的波形进行高级测量和抖动分析。

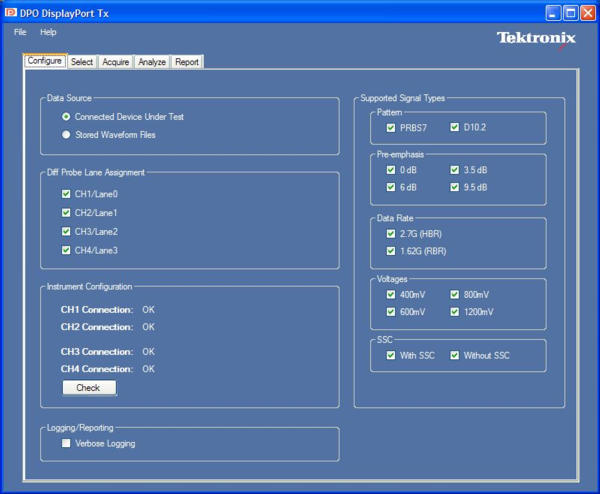

DisplayPort 一致性测试解决方案 (选项D S P T ) －使用P7300SMA 系列探头和DisplayPort 软件，通过四线同时测试，支持DisplayPort 一致性测试标准(CTS)源端测试。它提供了详细的测试报告，包括波形图、测试通过/失败结果及余量分析。

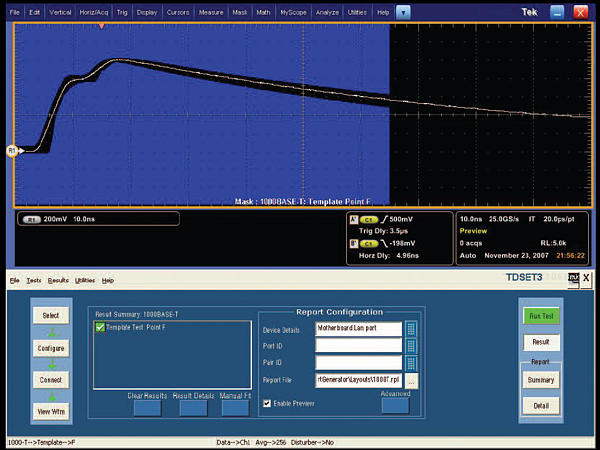

以太网一致性测试解决方案 (选项ET3)－ 泰克提供了全面的集成式以太网系列工具，为10BASE-T、100BASE-TX 和1000BASE-T等以太网变种提供全面的物理层支持。它还提供了模拟检验、自动一致性测试软件和设备检定解决方案。

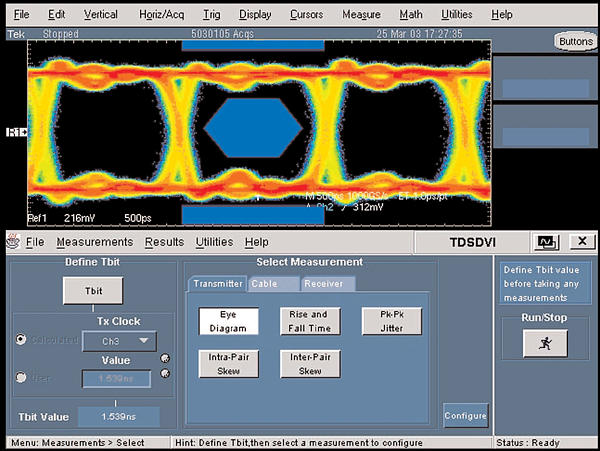

DVI 一致性测试解决方案 (选项DVI)－ 通过DVI 一致性测试软件，获得快速可靠的结果。根据客观的测试通过/失败检测数据自动执行测试，无需人工干预，明显提高工作效率。
FB-DIMM 一致性测试解决方案 (选项FBD)－ 根据FBDIMM标准测试接收机、发射机和参考时钟等测试点的合规性。

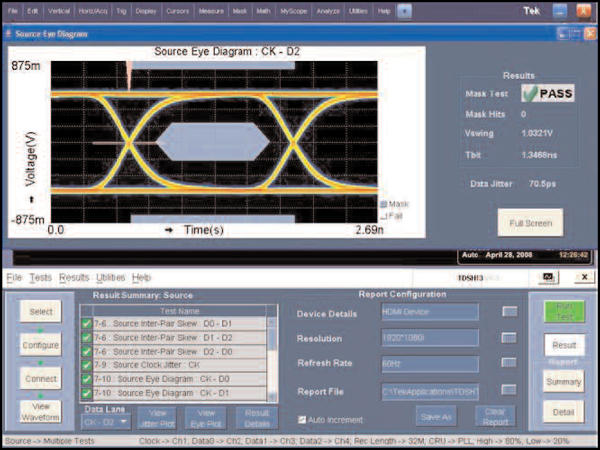

HDMI 一致性测试解决方案 (选项HT3)－ 不管是要测量源端、电缆、还是接收端解决方案，都为您迎接HDMI 一致性测量挑战提供了快速高效的解决方案。这一软件为保证质量和互操作能力提供了所需的全部HDMI 一致性测试解决方案。

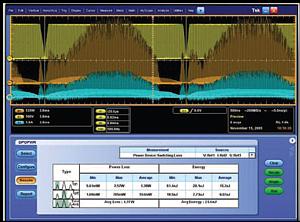

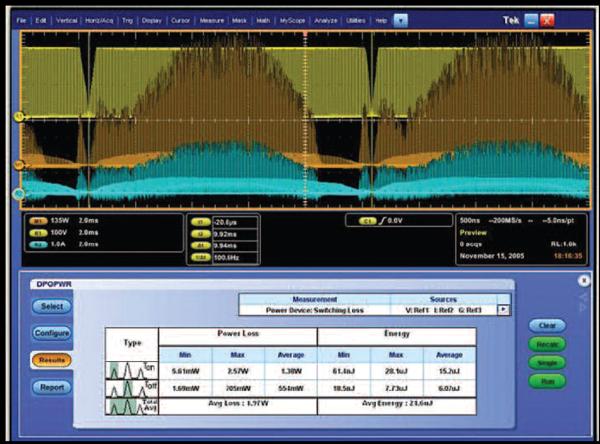

电源测量和分析软件(选项PWR)－ 提高了功率密度，改善了开关电源的效率。测量和分析电源开关设备的功耗，以可以定制的格式生成详细的测试报告。
PCI Express分析测试解决方案 (选项PCE)－ 全方位测试支持，分析PCI-Express Rev 1.0、2.0 或3.0 (草议规范)设计的完整性。选项PCE可以使用DPOJET或RT-Eye根据PCISIG标准执行测试。
TekExpress™ SATA 自动一致性测试软件－ TekExpress 软件提供了简单高效的测试功能，自动执行所有要求的测试套件，使一致性测试时间缩短大约70%。它还可以自动识别所有要求的测试设备，提供了精确的DUT/Host控制单键测试，全面支持SATA Gen1 和SATA Gen2 规定的测试套件。

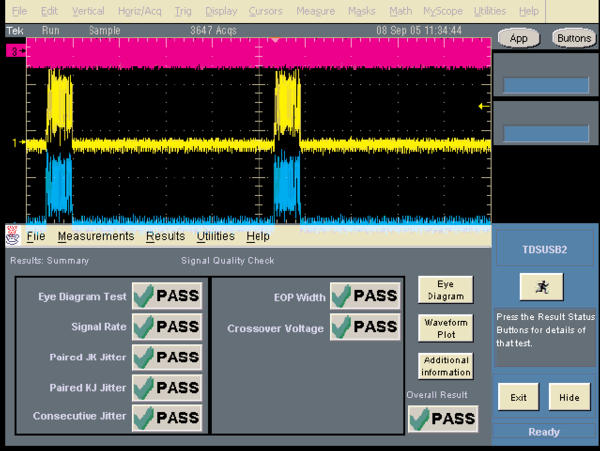

USB 2.0 一致性测试解决方案 (选项USB) － 使用可变的测试极限检定设备，保证设计拥有充足的余量。USB 一致性测试解决方案提供了"单键"一致性测试功能，为所有一致性测试配置自动设置示波器，包括校正探头偏移。
USB 3.0发射机测试－ 使用DSA/DPO70000B系列基本功能及额外的应用软件，检验、调试和认证USB 3.0物理层规范。数学函数FIR 滤波器和SDLA 软件可以仿真USB 3.0 规范中规定的电缆和参考通道。通过DPOJET，可以进行完成标准化一致性测试所需的抖动测量。

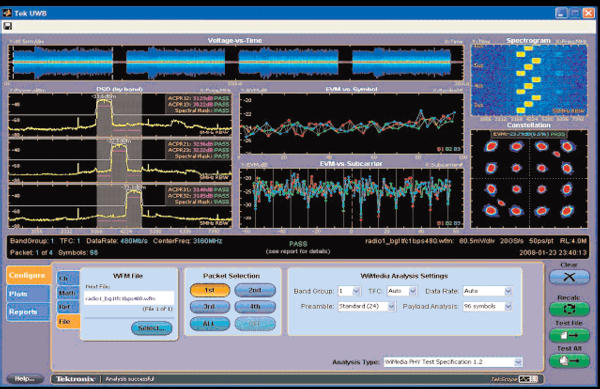

超宽带频谱分析软件(选项UWB)－分析数百种数据包、TFC和数据速率组合，而不用调节UI。此外，自动WiMedia 调制分析配置将使用涵盖20 GHz 的实时频谱图，分析复杂的宽带信号的频率和幅度怎样随时间变化。

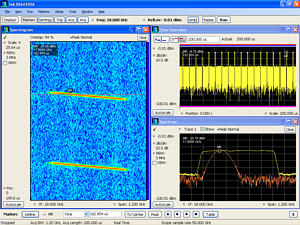

SignalVu™ 矢量信号分析－ 轻松检验宽带宽设计，如宽带雷达、高数据速率卫星链路或跳频无线电，检定宽带频谱事件。SignalVu在一个套件中同时融合了矢量信号分析仪功能、频谱分析仪功能及DSA/DPO70000B 强大的触发功能。
DSA70000B － 为当前高速串行设计挑战专门配置的解决方案
DSA70000B数字串行分析仪是为满足高速串行数据设计需求专门配置的，它融合了高速串行检验和检定所需的许多串行领域功能。下述功能在DSA70000B系列中标配，在DPO70000B系列中选配。
串行码型触发－实时串行码型触发和协议解码及内置时钟恢复，恢复时钟信号，识别跳变，解码字符和其它协议数据。您可以查看解码成字的8b/10b 位序列，方便地进行分析，也可以对要捕获的串行码型触发设置所需的编码字节。通过码型锁定触发，DSA70000B可以同步到高达6.25 Gbps的长串行测试码型，去掉随机抖动。DSA70000B系列涵盖了高达3.125Gbps的串行标准，并可以选配支持高达5 Gbps的串行标准(选项STU)。
抖动、定时和眼图分析－DSA70000B 系列拥有最高精度的抖动和定时测量功能及完善的分析算法。紧张的定时余量需要稳定的低抖动设计。您可以在单次采集中，在每个有效脉冲的相邻时钟周期上进行抖动测量。多个测量和趋势图会在可变条件下显示系统定时，包括随机抖动与确定性抖动隔开。
通信模板测试－为检验串行通信标准一致性提供了完整的一系列模板。对下述标准支持156种模板- PCI Express、ITUT/ANSI T1.102、以太网 IEEE 802.3、ANSI X3.263、Sonet/SDH、Fiber Channel、InfiniBand、USB、串行ATA、串行Attached SCSI、IEEE 1394b、RapidIO、OIF 标准。
20 M样点记录长度－ 全部四条通道上20 M样点的记录长度，在高分辨率下提供了更长的时序。4、6和8 GHz型号可以选配100 M 样点的记录长度，12.5、16 和20 GHz 型号可以选配250 M 样点的记录长度，扩展了采集时序。
高级事件搜索和标记－通过事件搜索和标记的码型匹配和软件触发功能，可以在长时间捕获周期中轻松找到重要事件，如快速或低速跳变、建立时间和保持时间违规或逻辑码型。
准确、简单、可以量身定制的物理层认证测试－对需要进行行业标准认证的设计人员，可以在DSA70000B 中选配带有通过/ 失败波形模板和测量极限测试功能的特定标准一致性和分析模块，包括PCI Express (选项PCE)、串行ATA和SAS(选项SST)、FB-DIMM、(选项FBD)、InfiniBand (选项IBA)、HDMI(选项HT3)、以太网 (选项ET3)、DisplayPort (选项DSPT)、DVI (选项DVI)以及USB (选项USB)。

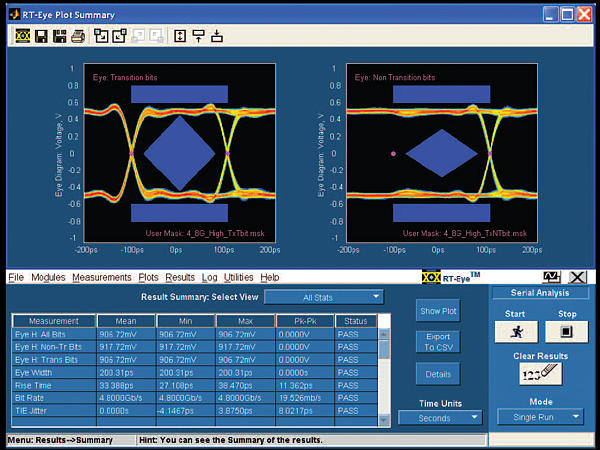

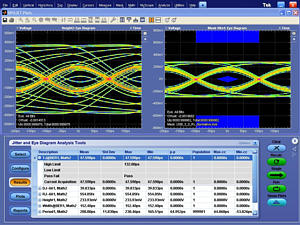

抖动、定时和眼图分析

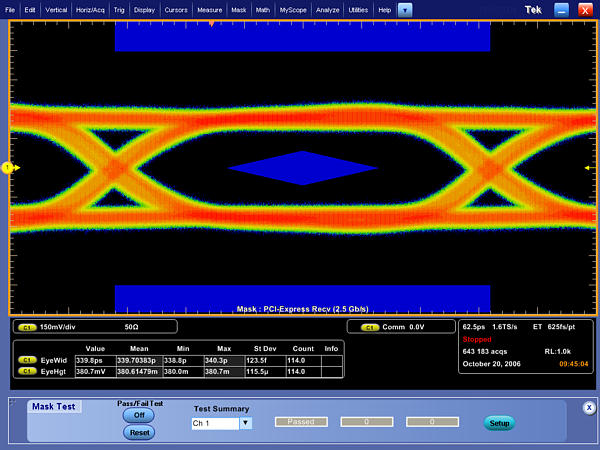

通信模板测试
DSA70000B系列提供了多种标配功能，扩展了泰克DPO70000B系列的功能，满足了高速串行信号分析和认证需求，为有效解决设计挑战提供了专用仪器。
特点
垂直系统
| DPO/DSA 型号 | 70404B | 70604B | 70804B | 71254B | 71604B | 72004B |
|---|---|---|---|---|---|---|
| 带宽 (用户可以选择DSP 增强功能) | 4 GHz | 6 GHz | 8 GHz | 12.5 GHz | 16 GHz | 20 GHz |
| 硬件模块带宽(-3 dB) | 4 GHz | 6 GHz | 8 GHz | 12.5 GHz | 16 GHz ( 典型值) | 16 GHz ( 典型值) |
| 输入通道数量 | 4 | 4 | 4 | 4 | 4 | 4 |
| 上升时间10% - 90% (典型值) | 98 ps | 65 ps | 49 ps | 32 ps | 24.5 ps | 19 ps |
| 上升时间20% - 80% (典型值) | 68 ps | 45 ps | 34 ps | 22 ps | 17 ps | 14 ps |
| 垂直噪声(% 的满刻度) (典型值)*16 | 0.28% | 0.32% | 0.35% | 0.38% | 0.43% | 0.77% |
| 带宽极限 | 视仪器型号而定:19 GHz, 18 GHz, 17 GHz, 16 GHz, 15 GHz, 14 GHz, 13 GHz, 12 GHz, 11 GHz, 10 GHz, 9 GHz, 8 GHz, 7 GHz, 6 GHz, 5 GHz, 4 GHz, 3 GHz, 2 GHz, 1 GHz, 或 500 MHz | |||||
| 通道间隔离度(垂直刻度设置相等的任意两条通道) |
≥ 120:1 ( 输入频率 0-10 GHz) ≥ 80:1 ( 输入频率 >10 GHz - 12 GHz） ≥ 50:1 ( 输入频率 >12 GHz - 15 GHz) ≥ 25:1 ( 输入频率 >15 GHz) | |||||
| DC 增益精度 | ±2% ( 的读数) | |||||
| 任意两条通道之间的延迟(典型值) |
对V/div 和耦合设置相等的任意两条通道≤ 100 ps； 在启用带宽增强功能(BW+)时≤ 50 ps | |||||
| 有效位数(典型值) | 5.4 位*14 | |||||
| 输入耦合 | DC (50 欧姆), GND | |||||
| 输入阻抗 | 50 欧姆± 2%, 使用TCA-1MEG 适配器时1 兆欧 | |||||
|
输入灵敏度 18 GHz及以下 20 GHz 和19 GHz |
10 mV/div - 500 mV/div (100 mV - 5 V 满刻度) 20 - 500 mV/div (200 mV - 5 V 满刻度) | |||||
| 最大输入电压, 50 欧姆 |
对≥ 100 mV/div，<5.0 VRMS; 另外还取决于TekConnect 附件 对<100 mV/div，1.0 VRMS; | |||||
| 偏置精度 | 10 mV/div-99.5 mV/div. ±(0.35% (偏置值位置) + 1.5 mV + 1% 的满刻度) 100 mV/div- 500 mV/div. ±(0.35% (偏置值位置) + 7.5 mV + 1% 的满刻度) | |||||
| 偏置范围 |
10 mV/div: ±450 mV 20 mV/div: ±400 mV 50 mV/div: ±250 mV 100 mV/div: ±2.0 V 200 mV/div: ±1.5 V 500 mV/div: ±0.0 V | |||||
| 带通平坦度(20, 50, 100, 250 mV/div)(典型值) | 25 ℃时，直到标称带宽的50% 为± 0.5 dB | |||||
| 位置范围 | ±5 div | |||||
| 垂直分辨率 | 8 位(采用平均功能时11 位) | |||||
*14 50 mV/div, 带宽滤波器打开, 最大带宽高达13 GHz, 最大采样率
*16 50 mV/div, 带宽滤波器打开
时基系统
| DPO/DSA 型号 | 70404B | 70604B | 70804B | 71254B | 71604B | 72004B |
|---|---|---|---|---|---|---|
| 时基范围 | 20 ps/div to 1000 s/div | 10 ps/div to 1000 s/div | ||||
| 时间分辨率(在ET/IT 模式下) | 200 fs | 100 fs | ||||
| 通道偏移校正 | 范围±75 ns | |||||
|
在<100 ns 时长中的增量时间测量精度(典型值); 单次;信号上升时间= 1.2 倍示波器上升时间 |
1.61 ps | 1.29 ps | 1.14 ps | 940 fs | 900 fs | 1.02 ps |
| 抖动噪底(典型值)(启用BW+带宽增强功能) | 450 fs | 450 fs | 450 fs | 300 fs | 300 fs | 400 fs |
| 时基精度 | ±1.5 ppm 初始精度, 老化率<1 ppm | |||||
| 时基延迟时间范围 | -5.0 ks 到 1.0 ks | |||||
| 触发抖动(典型值) | 增强触发关闭时1 psRMS (典型值); 增强触发启动时<100 fsRMS | |||||
采集系统
| DPO/DSA 型号 | 70404B / 70604B / 70804B | 71254B / 71604B / 72004B |
|---|---|---|
| 采样率 | ||
| 实时模式1, 2, 3 或4 通道(最大值) | 25 GS/s | 50 GS/s |
| ET/IT 模式(最大值) | 5 TS/s | 10 TS/s |
| 每条通道最大记录长度 | ||
| 标配 | 全部四条通道上10 M (仅DPO70000B 系列) 全部四条通道上20 M (仅DSA70000B 系列) | |
| 记录长度选项2XL | 全部四条通道上20 M (仅DPO70000B 系列) | |
| 记录长度选项5XL | 全部四条通道上50 M | |
| 记录长度选项10XL | 全部四条通道上100 M | |
| 记录长度选项20XL | 无 | 全部四条通道上250 M |
最高实时分辨率下的最大时长
| DPO/DSA 型号 | 70404B / 70604B / 70804B | 71254B / 71604B / 72004B |
|---|---|---|
| 分辨率 | 40 ps (25 GS/s) | 20 ps (50 GS/s) |
| 标配存储器时的最大时长 | DPO70000B 系列0.4 ms ;DSA70000B 系列0.8 ms | DPO70000B 系列0.2 ms;DSA70000B 系列0.4 ms |
| 选项2XL 时的最大时长 | 0.8 ms (仅DPO70000B 系列) | 0.4 ms (仅DPO70000B 系列) |
| 选项5XL 时的最大时长 | 2.0 ms | 1.0 ms |
| 选项10XL 时的最大时长 | 4.0 ms | 2.0 ms |
| 选项20XL 时的最大时长 | 无 | 5.0 ms |
采集模式
| 模式 | 说明 |
|---|---|
| 平均 | 平均中包括2 到10,000 个波形 |
| 包络 | 最小- 最大包络包括1 到22×109 个波形 |
| FastAcq 采集模式 | FastAcq 优化了仪器分析动态信息和捕获偶发事件的能力 |
| 最大FastAcq 波形捕获速率 | 全部4 条通道上同时支持>300,000 wfms/s |
| FastFrame™ 采集 | 采集存储器分成段模式；最大触发速率>310,000 个波形/ 秒，并记录每个事件的到达时间。帧查找工具帮助以可视方式识别瞬态信号 |
| Hi-Res | 实时矩形波串平均功能降低了随机噪声，提高了分辨率 |
| 峰值检测 | 以全速实时采样率捕获窄毛刺：≤ 125 MS/s 时1 ns; ≥ 250 MS/s 时1/ 采样率 |
| 滚动模式 | 最高10 MS/s，最大记录长度40 MS |
| 采样 | 采集采样值 |
| 波形数据库 | 累计波形数据库提供了幅度、时间和数量和三维阵列 |
Pinpoint® 触发系统
|
DPO 型号 70404B / 70604B / 70804B / 71254B / 71604B / 72004B |
DSA 型号 70404B / 70604B / 70804B / 71254B / 71604B / 72004B | |
|---|---|---|
| 灵敏度 | ||
| 内部DC 耦合 | DC - 50 MHz 时满刻度的4% 4 GHz 时满刻度的10% 8 GHz 时满刻度的20% 11 GHz 时满刻度的50% | |
| 外部(辅助输入) 50 欧姆 | DC - 50 MHz 时250 mV, 1.0 GHz 时提高到350 mV | |
| 触发特点 | ||
| A 事件和延迟B 事件触发类型 | 边沿, 毛刺, 欠幅脉冲, 宽度, 跳变时间, 超时, 码型, 状态, 建立时间/ 保持时间, 窗口- 除边沿, 码型和状态外, 其它均可由最多两条通道判断逻辑状态 | |
| 主要触发模式 | 自动触发, 正常触发和单次触发 | |
| 触发顺序 | 主触发, 时间延迟, 事件延迟, 按时间复位, 按状态复位, 按跳变复位。 所有顺序可以包括触发事件后单独的水平延迟，以定位采集时间窗口 | |
| 时钟恢复系统 | 要求选项PTH 或选项MTH | 标配 |
| 时钟恢复锁相环带宽 | 固定在FBaud/1600 | |
| 时钟恢复频率范围 | 1.5 MBaud - 3.125 GBaud | |
| 要求选项PTU | 要求选项STU | |
| 8b10b 最大波特率 | 5 GBaud | |
| 通信相关触发 | 要求选项MTH | 标配 |
| 支持AMI, HDB3, BnZS, CMI, MLT3 和NRZ 编码的通信信号。 选择与标准相对应的隔离的正负1、0 脉冲因子或眼图。 | ||
| 串行码型触发 | 要求选项PTH | 标配 |
| 直到64 位串行字识别器, 以二进制(高, 低, 无所谓)或十六进制格式指定位。NRZ 编码的数据触发，速率高达1.25 G 波特率。 | ||
| 触发1.25 - 3.125 Gbaud 的8b/10b 编码的数据(40 位) | ||
| 要求选项PTU | 要求选项STU | |
| 触发在5Gbaud 及以下时8b/10b 编码的数据(40 位) | ||
| 辅助触发 | TekConnect 接口: ± 5V | |
| 时钟恢复抖动(典型值) | 对PRBS数据码型， <0.25% 位周期 + 2 psRMS 对重复的"0011"数据码型， <0.25% 位周期 + 1.5 psRMS | |
| 增强触发 | 用户可以选择；它校正触发路径与采集的数据路径之间的时间差(除码型触发外， 它支持与A 事件和B 事件有关的所有Pinpoint 触发类型);在FastAcq 中不能使用 | |
| 工频 | 固定在0V | |
| 时钟恢复需要的最小信号幅度 |
1.25 Gbaud 及以下时1 divp-p 1.25 Gbaud 以上时1.5 divp-p | |
| 跟踪/ 采集范围 | 设定波特率的± 2% | |
| 触发耦合 | DC, AC (衰减<100 Hz), HF Rej (衰减>20 kHz), LF Rej (衰减<200 kHz), 噪声抑制(降低灵敏度) | |
| 触发抑制范围 | 最小250 ns, 最大12 s | |
| 内部触发电平范围 | ± 120% 满刻度，距屏幕中心 | |
触发模式
| 模式 | 说明 |
|---|---|
| 通信 | DSA70000B 上标配，DPO70000B 系列上则作为选项MTH的一部分提供。支持AMI,HDB3,BnZS, CMI, MLT3 和NRZ 编码的信号。 |
| 边沿 | 任何通道或前面板辅助输入上的正或负斜率。耦合包括DC, AC, 噪声抑制, 高频抑制和低频抑制。 |
| 毛刺 | 触发或抑制正向、负向或正负向的毛刺。最小毛刺宽度为150 ps (典型值)，重新触发时间为300 ps。 |
| 码型 | 当码型在指定时间内变成假或保持为真时触发。四条输入通道指定的码型 (AND, OR, NAND,NOR)分别定义为高、低或无所谓。 |
| 欠幅脉冲 | 当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。可以根据时间或逻辑判定事件。 |
| 串行码型 | 触发最高3.125 Gbaud的NRZ 编码数据(选配选项PTU 或选项STU 时支持5 Gbaud); 1.25Gbaud 以上要求8b/10b 编码数据。使用码型锁定触发功能进行扩展，捕获重复采集高达6.25 Gb/s 的长串行测试码型。 |
| 建立时间/保持时间 | 当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发。 |
| 状态 | 通道4上的边沿提供时钟，输入通道(1, 2, 3)上的指定逻辑模式下触发。在上升或下降时钟边沿上触发。 |
| 超时 | 当事件在指定时间内保持高、低或高低时触发，保持时间可以从300 ps 开始选择。 |
| 斜率触发 | 在脉冲边沿速率快于或慢于指定速率时触发。斜率可以为正、负或正负。 |
| 触发事件延迟 | 1 到2G 个事件。 |
| 触发时间延迟 | 3.2 ns 到3 Ms。 |
| 宽度 | 在正脉冲或负脉冲的宽度落在或超过可以选择的时间极限范围时触发(直到150 ps)。 |
| 窗口 | 当事件进入或退出用户可调节的两个门限定义的一个窗口时触发。可以根据时间或逻辑判定事件。 |
搜索和标记事件
| 事件 | 说明 |
|---|---|
| 基本 | 标记任意事件，编制波形文档。在任意通道上搜索正跳变沿、负跳变沿或正负跳变沿。事件表汇总了找到的所有事件。标出所有事件相对于触发位置的时间。用户可以选择在找到事件时停止采集。 |
| 高级 | 搜索毛刺或欠幅脉冲，以及跳变速率、脉宽、建立时间和保持时间、超时、窗口违规，或找到任意状态码型。使用选项DDRA 搜索DDR 读或写突发信号。 |
波形测量
| 测量 | 说明 |
|---|---|
| 自动测量 | 53 种, 其中同时可以在屏幕上显示8种测量功能。 用户可以使用测量统计，定义参考电平, 可以在采集数据中使用门控限制来规定自动测量的有效作用区域。 |
| 幅度相关测量 | 幅度, 高, 低, 最大, 最小, 峰峰值, 平均值, 周期平均值, RMS, 周期RMS, 正过冲, 负过冲。 |
| 组合 | 面积, 周期面积, 相位, 突发脉冲串宽度。 |
| 眼图相关测量 | 消光比 (绝对, % 和dB), 眼高, 眼顶, 眼底,眼宽, 交叉百分比, 抖动 (峰峰值, RMS 和6sigma), 噪声(峰峰值和RMS), 信噪比, 周期失真, Q 因数。 |
| 直方图相关测量 | 波形数量, 命中数量, 峰值命中数量, 中间值,最大值, 最小值, 峰峰值, 平均值 (μ), 标准偏差( s i g m a ) , μ+ 1 s i g m a , μ+ 2 s i g m a ,μ+3sigma。 |
| 时间相关测量 | 上升时间, 下降时间, 正脉宽, 负脉宽, 正占空比, 负占空比, 周期, 频率, 时延。 |
波形处理/ 数学运算
| 处理类型 | 说明 |
|---|---|
| 代数表达式 | 定义广泛的代数表达式，包括波形, 标量, 用户可调节变量和参数测量结果，如(求积分(通道1－中间值 (通道1)) x 1.414 x VAR1)。 |
| 算术 | 波形和标量的加, 减, 乘, 除。 |
| 滤波函数 | 用户可以定义滤波器。用户可指定包含滤波系数的滤波器文件。标配提供了多个滤波器文件。 |
| 频域函数 | 频谱幅度和相位, 实部和虚部。 |
| 模板函数 | 这种函数使用采样数据生成波形数据库位图。可以定义样点数。 |
| 数学函数 | 平均, 倒数, 积分, 微分, 平方根, 指数, Log 10, Log e, Abs, Ceiling, Floor, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh |
| 关系运算 | >, <, ≥, ≤, ==, ≠比较的布尔表达式结果。 |
| 垂直单位 | 幅度: 线性, dB, dBm |
| 相位: 度, 弧度, 群时延 | |
| IRE 和mV 单位 | |
| 波形定义 | 任意数学表达式。 |
| 窗口函数 | 矩形, Hamming, Hanning, Kaiser-Bessel,Blackman-Harris, Gaussian, Flattop2, 泰克指数。 |
显示器特点
| 特性 | 说明 |
|---|---|
| 调色板 | 正常, 绿色, 灰度, 色温, 光谱和用户定义。 |
| 显示格式 | YT, XY |
| 显示分辨率 | XGA 1024 水平 x 768 垂直像素。 |
| 显示器规格 | 对角线307.3 毫米 (12.1 英寸)。 |
| 显示器类型 | 液晶动态矩阵彩色显示器。 |
| 横格 | 10 |
| 竖格 | 10 |
| 波形样式 | 矢量, 点, 可变余辉, 无限余辉。 |
Computer System and Peripherals
| Item | Description |
|---|---|
| Operating System | Windows XP |
| CPU | Intel Pentium 4, 3.4-GHz processor |
| PC System Memory | 2 GB |
| Hard Disk Drive | Rear-panel, removable hard disk drive, 160 GB capacity |
| CD-R/W Drive | Front-panel CD-R/W drive with CD creation software application |
| DVD Drive | Read only |
| Mouse | Optical wheel mouse, USB interface |
| Keyboard | USB interface |
Input/Output Ports
Front Panel
| Port | Description |
|---|---|
| AUX Trigger Input | See trigger specifications |
| AUX Trigger Output | BNC connector, provides a TTL-compatible, polarity-switchable pulse when the oscilloscope triggers. |
| DC Probe Calibration Output | BNC connector, ±10 V DC for DC probe calibration. (Signal available only during probe calibration.) |
| Fast Edge Output | SMA connector provides fast edge signal. 1 kHz ±20%; 810 mV (base to top) ±20% into ≥10 kΩ load; 440 mV ±20% into a 50 Ω load.. |
| Recovered Clock | SMA connector, ≤1.25 Gbps, Output swing ≥130 mVp-p into 50 Ω at 1.25 Gbps. Requires Opt. PTH or Opt. MTH to enable on DPO70000B, standard on DSA70000B. |
| Recovered Data | SMA connector, ≤1.25 Gbps, Output swing of 1010 repeating pattern 200 mV into 50 Ω at 1.25 Gbps. Requires Opt. PTH or Opt. MTH to enable on DPO70000B, standard on DSA70000B. |
| USB 2.0 Port | One in front. Allows connection of USB keyboard, mouse, or storage device. |
Rear Panel
| Port | Description |
|---|---|
| Audio Ports | Miniature phone jacks for stereo microphone input and stereo line output. |
| AUX Trigger Output | BNC connector, 0 to 3 V; default output is A-Event Trigger low true |
| External Time Base Reference In | BNC connector; allows time base system to phase lock to external 10/100 MHz reference. Optimized (by using a software switch) for either a highly stable clock or tracking mode. |
| GPIB Port | IEEE 488.2 standard |
| Keyboard Port | PS/2 compatible |
| LAN Port | RJ-45 connector, supports 10Base-T, 100Base-T, and 1000Base-T |
| Mouse Port | PS/2 compatible |
| Parallel Port | IEEE 1284, DB-25 connector |
| Power | 100 to 240 VRMS, ±10%, 50/60 Hz; 115 VRMS ±10%, <870 Watts, 400 Hz; CAT II, <1100 VA typical |
| Scope XGA Video Port | 15 pin D-sub connector on the rear panel, video is IBM XGA compatible. Connects to show the oscilloscope display, including live waveforms on an external monitor or projector. The primary Windows desktop can also be displayed on an external monitor using this port. |
| Serial Port | DB-9 COM1 port |
| TekLink™ | Synchronizes multiple Tektronix scopes together to allow simultaneous acquisition of more than four channels. |
| Time Base Reference Out | BNC connector; provides TTL-compatible output of internal 10 MHz reference oscillator |
| USB 2.0 Ports | Four in back. Allow connection of USB keyboard, mouse, or storage device. |
| Windows Video Port | 15 pin D-sub connector on the rear panel; connects a second monitor to use dual-monitor display mode allowing analysis results and plots to be viewed along with the oscilloscope display. Video is DDC2B compliant. |
Physical Characteristics
| Dimensions | mm | in. |
|---|---|---|
| Benchtop Configuration | ||
| Height | 298 | 11.74 |
| Width | 451 | 17.75 |
| Depth | 489.97 | 19.29 |
| Weight | kg | lbs. |
| Net | 20 | 44 |
| Shipping | 34 | 75 |
| Rackmount Configuration | ||
| mm | in. | |
| Height | 311 | 12.25 |
| Width | 480.1 | 18.9 |
| Depth (from rack mounting ear to back of instrument) | 546.1 | 21.5 |
| Weight | kg | lbs. |
| Net | 20 | 44 |
| Kit | 2.7 | 6 |
Mechanical
Cooling — Required Clearance
| mm | in. | |
|---|---|---|
| Top | 0 | 0 |
| Bottom | 0 | 0 |
| Left side | 76 | 3 |
| Right side | 76 | 3 |
| Front | 0 | 0 |
| Rear | 0 | 0 |
Environmental
| Temperature | |
| Operating | 5 °C to +45 °C |
| Nonoperating | –20 °C to +60 °C |
| Humidity | |
| Operating | 8% to 80% relative humidity (RH) at up to 32 °C. 5% to 45% RH above +32 °C up to +45 °C |
| Nonoperating | 5% to 95% relative humidity (RH). Upper limit derated to 45% RH above +30 °C up to +60 °C |
| Altitude | |
| Operating | 10,000 ft. (3,048 m) |
| Nonoperating | 40,000 ft. (12,190 m) |
| Regulatory | |
| Electromagnetic Compatibility | 93/68/EEC; EN61326:1997 +A1 1998+A2:2000 |
| Certifications | UL 3111-1, CSA1010.1, ISO11469,EN61010-1, IEC 61010-1 |
Ordering Information
| Model | Description |
|---|---|
| DPO70404B | 4 GHz Digital Phosphor Oscilloscope |
| DPO70604B | 6 GHz Digital Phosphor Oscilloscope |
| DPO70804B | 8 GHz Digital Phosphor Oscilloscope |
| DPO71254B | 12.5 GHz Digital Phosphor Oscilloscope |
| DPO71604B | 16 GHz Digital Phosphor Oscilloscope |
| DPO72004B | 20 GHz Digital Phosphor Oscilloscope |
| DSA70404B | 4 GHz Digital Serial Analyzer |
| DSA70604B | 6 GHz Digital Serial Analyzer |
| DSA70804B | 8 GHz Digital Serial Analyzer |
| DSA71254B | 12.5 GHz Digital Serial Analyzer |
| DSA71604B | 16 GHz Digital Serial Analyzer |
| DSA72004B | 20 GHz Digital Serial Analyzer |
All Models Include: Accessory pouch, front cover, mouse, keyboard, quick start user manual (071-173x-xx), DPO70000B Series product software CD/DVD-ROM, Optional applications software CD/DVD-ROM, performance verification procedure PDF file, GPIB programmer’s reference (on product software CD/DVD-ROM), calibration certificate documenting NIST traceability, Z 540-1 compliance and ISO9001, power cord, one year warranty.Note: Please specify quick-start user manual language and power plug when ordering.(4) TekConnect® to 2.92 mm adapters (TCA-292MM) and (1) Tekconnect to BNC adapter (TCA-BNC)
Options
Instrument Options
| Option | Description |
|---|---|
| Record Length Options for DPO70000B Series | |
| Opt. 2XL | 20 MSamples/ch |
| Opt. 5XL | 50 MSamples/ch |
| Opt. 10XL | 100 MSamples/ch |
| Opt. 20XL*8 | 250 MSamples/ch |
| Record Length Options for DSA70000B Series | |
| Opt. 5XL | 50 MSamples/ch |
| Opt. 10XL | 100 MSamples/ch |
| Opt. 20XL*8 | 250 MSamples/ch |
| Software Options for DPO70000B Series | |
| Opt. ASM | Advanced Event Search and Mark |
| Opt. MTH | Mask testing for Serial Standards up to 4.25 Gbps. Includes hardware clock recovery. |
| Opt. PTH | Protocol Triggering and Decoding for 8b/10b-encoded Serial Signals up to 3.125 Gbps. Includes hardware clock recovery and pattern lock triggering. |
| Opt. PTU | Protocol Triggering and Decoding for 8b/10b-encoded Serial Signals up to 5 Gbps. |
| Software Options for DSA70000B Series | |
| Opt. STU | Protocol Triggering and Decoding for 8b/10b-encoded Serial Signals up to 5 Gbps. |
| Software Options for DPO70000B Series and DSA70000B Series | |
| Opt. DDRA*9 | DDR Memory Bus Analysis |
| Opt. DJA | DPOJET Jitter and Eye Diagram Analysis |
| Opt. DSPT*11 | DisplayPort Compliance Test Solution |
| Opt. DVI | DVI Compliance Test Solution |
| Opt. ET3*2 | Ethernet Compliance Test Software |
| Opt. FBD*5 | FB-DIMM Compliance Module for RT-Eye Serial Data Compliance and Analysis Software |
| Opt. HT3 | HDMI Compliance Test Software |
| Opt. IBA*5 | InfiniBand Compliance Module for RT-Eye Serial Data Compliance and Analysis Software |
| Opt. LT | Waveform Limit Testing |
| Opt. PCE*15 | PCI Express™ Analysis Software |
| Opt. PWR*4 | Power Measurement and Analysis Software |
| Opt. RTE | Serial Data Compliance and Analysis Software |
| Opt. SLA | Serial Data Link Analysis Advanced (with Equalization) |
| Opt. SLE | Serial Data Link Analysis Essentials (no Equalization) |
| Opt. SST*5 | SATA and SAS Analysis Software Module for RT-Eye Serial Data Compliance and Analysis Software |
| Opt. SVE | SignalVu™ Essentials – Vector Signal Analysis Software |
| Opt. SVM*10 | General Purpose Modulation Analysis. Requires option SVE |
| Opt. SVP*10 | Advanced Signal Analysis (including pulse measurements). Requires option SVE |
| Opt. USB*3 | USB 2.0 Compliance Test Software only |
| Opt UWB | Ultra-Wideband Spectral Analysis (includes WiMedia Alliance PHY interf. testing) |
| Opt UWBE | Ultra-Wideband Spectral Analysis Essentials |
*2 Requires Ethernet Test Fixture.
*3 Requires TDSUSBF (USB Test Fixture).
*4 At least Opt. 2XL and a TCA-1MEG TekConnect 1 MΩ buffer amplifier are recommended for use.
*5 Requires Opt. RTE on DPO70000B Series.
*8 For models of bandwidth ≥ 12.5 GHz only.
*9 Requires DJA and ASM.
*10 Requires Opt. SVE, SVEH, or SVEU.
*11 For models of bandwidth ≥ 8 GHz only.
*15 Requires Opt. RTE or Opt. DJA on DPO70000B Series
User Manual Options
| Option | Description |
|---|---|
| Opt. L0 | English |
| Opt. L1 | French |
| Opt. L3 | German |
| Opt. L5 | Japanese |
| Opt. L7 | Simple Chinese |
| Opt. L8 | Standard Chinese |
| Opt. L9 | Korean |
| Opt. L10 | Russian |
| Opt. L99 | No manual |
Power Plug Options
| Option | Description |
|---|---|
| Opt. A0 | North America |
| Opt. A1 | Universal European Union |
| Opt. A2 | UK |
| Opt. A3 | Australia |
| Opt. A5 | Switzerland |
| Opt. A6 | Japan |
| Opt. A10 | China |
| Opt. A11 | India |
| Opt. A99 | No power cord |
Service Options
| Option | Description |
|---|---|
| Opt. CA1 | Provides a single calibration event or coverage for the designated calibration interval, whichever comes first |
| Opt. C3 | Calibration Service 3 Years |
| Opt. C5 | Calibration Service 5 Years |
| Opt. D1 | Calibration Data Report |
| Opt. D3 | Calibration Data Report 3 Years (with Opt. C3) |
| Opt. D5 | Calibration Data Report 5 Years (with Opt. C5) |
| Opt. R3 | Repair Service 3 Years |
| Opt. R5 | Repair Service 5 Years |
Recommended Accessories
Probes
| Probe | Description |
|---|---|
| P7520 | 20 GHz TriMode™ probe |
| P7516 | 16 GHz TriMode™ probe |
| P7513A | 13 GHz TriMode™ probe |
| P7313SMA | 13 GHz TekConnect® differential SMA probe |
| P7508 | 8 GHz TriMode™ probe |
| P7380SMA | 8 GHz TekConnect® differential SMA probe |
| P7506 | 6 GHz TriMode™ probe |
| P7504 | 4 GHz TriMode™ probe |
| P6251 | DC to 1 GHz, 42V, Differential Probe (requires TCA-BNC adapter) |
| P6250 | DC to 500 MHz, 42V, Differential Probe (requires TCA-BNC adapter) |
| TCPA300/TCPA400 | Series current measurement systems |
| P5200/P5205/P5210 | High-voltage differential probes |
Adapters
| Adapter | Description |
|---|---|
| TCA-1MEG | TekConnect high-impedance buffer amplifier. Includes P6139A passive probe |
| TCA-292MM | TekConnect to 2.92 mm connectors |
| TCA-BNC | TekConnect-to-BNC adapter |
| TCA-N | TekConnect-to-N adapter |
| TCA-SMA | TekConnect-to-SMA adapter |
| TCA75 | 8 GHz precision TekConnect 75 Ω to 50 Ω adapter with 75 Ω BNC input connector |
Cables
| Cable | Order |
|---|---|
| Centronics Cable | 012-1214-00 |
| GPIB Cable (1 m) | 012-0991-01 |
| GPIB Cable (2 m) | 012-0991-00 |
| RS-232 Cable | 012-1298-00 |
Accessories
| Accessory | Order |
|---|---|
| Ethernet Test Fixture | Order through Crescent Heart Software (http://www.c-h-s.com) |
| Instrumented DIMM for DDR3 | Order Scope NEXVu card for UDIMM Raw Card E. (Contact http://www.nexustechnology.com) |
| Oscilloscope Cart | K4000 |
| Probe Calibration and Deskew Fixture (4 GHz) | 067-0484-xx |
| Probe Deskew Fixture (>4 GHz) | 067-1586-xx |
| Power Deskew Fixture | 067-1686-xx |
| Rackmount Kit | 016-1985-00 |
| Service Manual | 071-1740-xx |
| TDSUSBF | Test fixture for use with Opt. USB |
| Transit Case | 016-1977-00 |
Instrument Upgrades
| To upgrade your DPO70000B Series Oscilloscope or your DSA70000B Series Serial Analyzer, order DPO7UP and option as noted. | |
| Option | Description |
| To upgrade record length on DPO70000B Series from: | |
| XL02 | Standard configuration to Opt. 2XL configuration |
| XL25 | Opt. 2XL configuration to Opt. 5XL configuration |
| XL210 | Opt. 2XL configuration to Opt. 10XL configuration |
| XL220*8 | Opt. 2XL configuration to Opt. 20XL configuration (only available on instruments of bandwidth >= 12.5 GHz) |
| To upgrade record length from standard configuration to: | |
| XL05 | Opt. 5XL configuration |
| XL010 | Opt. 10XL configuration |
| XL020*8 | Opt. 20XL configuration (only available on instruments of bandwidth >= 12.5 GHz) |
| To upgrade record length on DPO70000B Series or DSA70000B Series from: | |
| XL510 | Opt. 5XL configuration to Opt. 10XL configuration |
| XL520*8 | Opt. 5XL configuration to Opt. 20XL configuration (only available on instruments of bandwidth >= 12.5 GHz) |
| XL1020*8 | Opt. 10XL configuration to Opt. 20XL configuration (only available on instruments of bandwidth >= 12.5 GHz) |
| To upgrade bandwidth on DPO70000B Series or DSA70000B Series from: | |
| BWU4T6 | 4 GHz to 6 GHz configuration |
| BWU4T8 | 4 GHz to 8 GHz configuration |
| BWU4T12 | 4 GHz to 12.5 GHz configuration |
| BWU4T16 | 4 GHz to 16 GHz configuration |
| BWU4T20 | 4 GHz to 20 GHz configuration |
| BWU6T8 | 6 GHz to 8 GHz configuration |
| BWU6T12 | 6 GHz to 12.5 GHz configuration |
| BWU6T16 | 6 GHz to 16 GHz configuration |
| BWU6T20 | 6 GHz to 20 GHz configuration |
| BWU8T12 | 8 GHz to 12.5 GHz configuration |
| BWU8T16 | 8 GHz to 16 GHz configuration |
| BWU8T20 | 8 GHz to 20 GHz configuration |
| BWU12T16 | 12.5 GHz to 16 GHz configuration |
| BWU12T20 | 12.5 GHz to 20 GHz configuration |
| BWU16T20 | 16 GHz to 20 GHz configuration |
| To upgrade: | |
| ASM | DPO70000B with Opt. ASM |
| MTH | DPO70000B with Opt. MTH |
| PTH | DPO70000B with Opt. PTH |
| DJAH | DPO70404B, 70604B, 70804B with Opt. DJA |
| DJAU | DPO71254B, 71604B, 72004B with Opt. DJA |
| To upgrade DPO70000B Series or DSA70000B Series with: | |
| CP2*6 | TDSCPM2 ANSI/ITU Telecom pulse compliance testing software (requires Opt. MTH on DPO70000B Series) |
| DDRA*9 | Opt. DDRA |
| DVI | Opt. DVI |
| EQ*13 | From Opt SLE to Opt. SLA |
| ET3 | Opt. ET3 |
| FBD*5 | Opt. FBD |
| HT3 | Opt. HT3 |
| IBA*5 | Opt. IBA |
| J2 | TDSDDM2 disk-drive analysis software |
| LT | Opt. LT |
| PCE*15 | Opt. PCE |
| PWR | Opt. PWR |
| SLA | Opt. SLA |
| SLE | Opt. SLE |
| SST*5 | Opt. SST |
| SVEH*11 | Opt. SVE |
| SVEU*12 | Opt. SVE |
| SVM*10 | Opt. SVM |
| SVP*10 | Opt. SVP |
| USB | Opt. USB |
| UWB | Opt. UWB |
| UWBE | Opt. UWBE |
| VNM*7 |
TDSVNM CAN and LIN Timing and Protocol Decode (no CAN triggering included) |
*5 Requires Opt. RTE on DPO70000B Series.
*6 Requires Opt. MTH on DPO70000B Series
*7 Requires ATM1 CAN/LIN trigger module - Order through Crescent Heart Software
*8 For models of bandwidth ≥ 12.5 GHz only
*9 Requires DJA and ASM
*10 Requires Opt. SVE, SVEH, or SVEU
*11 DPO/DSA70404B, DPO/DSA70604B, DPO/DSA70804B only
*12 DPO/DSA71254B, DPO/DSA71604B, DPO/DSA72004B only
*13 Request Opt. SLE
*15 Requires Opt. RTE or Opt. DJA on DPO70000B Series
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
品牌推荐 |
||
|
||
|
Copyright© 2022 All Rights Reserved. 深圳市嘉惠捷科技有限公司 版权所有 [粤ICP备11090750号] [法律顾问] 公司地址：深圳市南山区西丽牛成路221号8楼 邮编：518000 在线QQ服务:  销售服务热线：13715327187 电话：0755-86016691 传真：0755-86016691回收热线：13982098642 E-mail:sales@test-e.com |
