主要特点和优点
- 一流的采样示波器，执行通信信号分析、TDR/TDT/ 串行数 据网络分析及采集和测量重复的超快速信号
- 采集扩频时钟(SSC)信号
- 业内唯一支持最多8 条输入通道的主机，提高了灵活性 和吞吐量
- 四个颜色等级可变余辉波形数据库
- 支持100 多种自动测量的测量系统
- 完整的通信测量套件，包括OMA、SSC 曲线及其它类型 的测量
- 自动ITU/ANSI/IEEE 模板测试
- 内置SONET/SDH、FC、以太网和其它标准模板和测量 功能
- 可以从出厂时提供的文件中加载模板更新程序
- 模板余量测试，支持相邻频段产品的测试
- 采集模块采集模块
- 全面集成多速率光接口模块
- 高达80+ GHz 的80C10B 光接口模块
- 高精度“ER Calibrated”测量在部分模块中提供
- 电接口模块，带宽高达70+ GHz，测得上升时间5 ps (10-90%)
- 速率灵活的时钟恢复模块
- 时钟恢复，支持SSC (扩频时钟)
- 抖动、噪声、BER 和串行数据链路分析
- 测量并从随机抖动中隔离确定性数据相关抖动
- 测量垂直噪声，从随机噪声中隔离确定性数据相关噪声
- 非常准确的BER 和眼图轮廓估算，支持最新的DDPWS 和TWDP 测量
- FFE/DFE 均衡，发射机均衡
- 支持对>30 dB 的通道进行通道仿真
- 线性滤波器，支持夹具反嵌和线性滤波
- TDR (时域反射计)
- 高达50GHz的TDR带宽，15 ps的反射上升时间，12 ps 的入射上升时间
- 最低的噪声，获得准确的可重复的TDR 测量结果- 在50 GHz 时为600 μVRMS
- 独立校正采样器偏移，保证简便地反嵌夹具和探头
- 业内唯一能够支持最多四对真正差分TDR 或电接口通道 的示波器，提高了系统通用性
- S 参数测量
- 高达50 GHz 的差分、单端、混合模式测量功能；及插入 损耗、回波损耗、频域串扰测量功能
- 对千兆位信号路径和互连进行PCI Express、串行ATA、 Infiniband、千兆位以太网制造测试和标准一致性测试， 包括眼图模板测试
- 直观、简便、准确，保证串行数据、千兆位数字设计和 信号完整性
- 使用命令行界面，快速准确地自动进行多端口S 参数测量
- 业内最优秀的标准时基抖动性能，800 fsRMS
- 业内领先的时基抖动性能：在相位参考模式下<200 fsRMS*1
- 快速采集速率，高吞吐量
- 真正的差分远程采样器，可以放在DUT 附近，实现杰出的 信号保真度
- FrameScanTM 采集模式，支持眼图平均功能： - 隔离数据相关问题 - 考察低功率信号
- MS Windows XP 操作系统
- 为第三方软件提供高级连接能力
Applications
- 设计/ 检验电信和数据通信元件和系统
- ITU/ANSI/IEEE/SONET/SDH 制造测试或一致性测试
- 高性能真正差分TDR 测量
- 高级抖动、噪声和BER 分析
- 对串行数据应用进行阻抗检定和网络分析，包括S 参数
- 通道和眼图仿真，建立基于测量数据的SPICE 模型
*1 典型值，使用相位参考模块，适用一定的条件。如果没有这个模块， 抖动<800 psRMS (典型值)。
优异的性能，杰出的通用性
在开发当前高速串行设备时，DSA8200 数字串行分析仪采样 示波器为通信、计算机和消费电子千兆位发射机和信号路径检 定和一致性检验提供了用途最广泛的工具。由于杰出的带宽、 信号保真度和最强的可扩展模块化结构，DSA8200 为当前和 新兴串行数据技术提供了最高性能的TDR和互连分析能力，最 准确的信号损伤分析能力，及BER 计算能力。
DSA8200 拥有超低本底抖动，提供了无可比拟的测量系统保 真度，保证最准确地采集高速信号。相位参考模块200 fs 的采 集抖动，为您提供了高级分析能力。
多处理器结构及专用每插槽数字信号处理器(DSP)提供了快速 波形采集速率，降低了可靠的检定和一致性检验所需的测试时 间。
DSA8200采用通用的模块化结构，支持庞大的、且数量不断增 长的一系列模块插件，可以在测量系统中配置各种电接口、光 接口和配套模块， 最有效地满足当前和未来应用需求。 DSA8200 有6 个模块插槽，可以同时支持一个时钟恢复模块、 一个高精度相位参考模块和多个电接口或光接口采集模块，使 系统性能满足不断演变的需求。
这一系列电接口模块提供了业内领先的信号保真度，包括12 GHz 到70+ GHz 的带宽性能。在配备远程采样器时，两个真 正差分时域反射计(TDR)模块提供了高达50 GHz 的带宽、15 ps的反射上升时间和12 ps的入射上升时间。在配置远程采样 器时，低噪声可变带宽电接口模块系列提供了业内最优秀的噪 声性能，在60 GHz 时实现了450μVRMS 的噪声，在30 GHz 时 实现了300μVRMS 的噪声。
DSA8200光接口模块提供了完整的光接口测试解决方案，拥有 125 Mb/s - 43 Gb/s及更高的杰出的系统保真度。这些模块涵 盖了单模光纤和多模光纤广泛的波长。每个模块都可以选配大 量的数据速率、可以选择的滤波器/ 光学参考接收机(ORR)和/ 或完整的带宽路径。80C07B、80C08C 和80C11 可以配置大 量的灵活集成的时钟恢复选项。其通过80A05 或80A07 电接 口时钟恢复模块使用的电接口输出，支持80C12多速率模块时 钟恢复。
DSA8200流行的FrameScanTM采集模式可以与DUT、BERT和 其它信号源的码型一起使用，隔离发射机中的码型相关效应， 或显示模板违规前的码序列。FrameScan 自动进行时基定序， 以便按时序采集数据流的每个位。在与DSA8200 的模板测试 条件采集功能结合使用时，如命中模板后停止采集功能， FrameScan 可以自动识别哪个位发生了码型相关故障。
此外，支持单端和差分电接口时钟恢复、TDR 静电保护及连接 流行的TekConnect 探测系统等功能的专用模块，为您提供了 一流的探头性能，实现高阻抗和差分探测。另外还提供用于50 欧姆探测和TDR 探测的低阻抗探头。
抖动、噪声、BER 和串行数据链路分析
80SJNB 抖动、噪声、BER 和串行数据链路分析软件包为执行 串行数据链路分析及测量抖动和噪声提供了完善的软件。它还 内置基于(抖动和噪声)损伤的异常准确的BER估算功能，其精 度要高于简单的基于抖动的浴缸估算，同时它提供了BERT 上 没有提供的分析功能。
该软件中还以独一无二的方式提供了一流的FFE/DFE均衡、通 道仿真和夹具反嵌工具。在与DSA8200 的模块化灵活性、完 善的性能和无可比拟的系统保真度相结合时，这个串行数据链 路分析(SDLA)工具箱为验证和一致性测试下一代高速串行数据 设计提供了理想的解决方案。
如需更详细的信息，请参阅80SJNB 产品技术资料。
TDR (时域反射计)
DSA8200是业内性能最高的全面集成的时域反射计(TDR)测量 系统。由于其提供了带宽高达50 GHz 的真正差分TDR 测量功 能及15 ps 的反射上升时间和12 ps 的入射上升时间，您可以 满足当前最苛刻的串行数据网络分析(SDNA)要求。

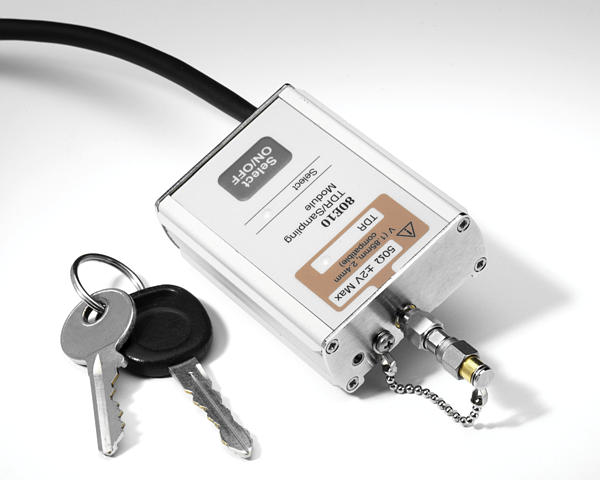

新推出的80E10 和80E08 TDR 模块全面集成独立双通道2 米 远程采样器系统，最大限度地降低了夹具影响，保证最优秀的 系统保真度。独立采样器偏移校正保证快速简便地反嵌夹具和 探头。通过使用来自差分模块的TDR信号阶跃，驱动一对线路， 同时使用第二个差分模块监测第二对线路，用户可以检定差分 串扰。

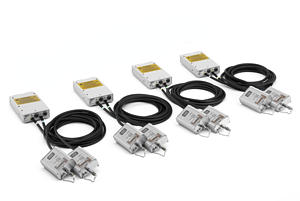

TDR 和电接口模块及全面集成的远程采样器。
小型远程采样器可以放在DUT 附近，保证最优秀的信号保真度。
DSA8200是业内用途最广泛的TDR测量系统，可以容纳最多4 条双通道真正差分TDR 模块，快速准确地进行多路阻抗检定。
P80318 真正差分TDR 探头和P8018 单端无源手持式TDR 探 头为检定电路板阻抗和电信号提供了高性能探测解决方案。 P80318 是一种18 GHz 100 欧姆输入阻抗差分TDR 手持式探 头，可以对差分传输线进行高保真度阻抗测量。可调节的探头 尖间隔可以适应各种差分线路间隔和阻抗测量。P8018是一种 20 GHz 单端无源手持式TDR 探头。P80318 和P8018 都可以 作为独立式探头使用，同时它们是为与80A02一起使用、控制 EOS/ESD 保护而设计的。
千兆位信号路径检定和分析 - 串行数据网络分析 (SDNA)
在数字电路的时钟速度和上升时间提高同时，互连信号完整性 明显影响着数字系统性能。在时域和频域中，准确高效地对信 号路径和互连进行串行数据网络分析(SDNA)对预测信号损耗、 抖动、串扰、端接和振铃、数字误码和眼图劣化至关重要，以 确保系统可靠地运行。

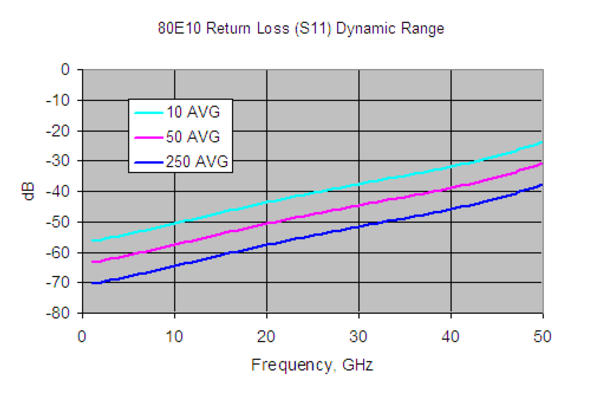

泰克提供多个真正差分TDR模块，在与IConnect®软件结合使 用时，可以以高达-70 dB 的动态范围进行S 参数测量。这种 性能保证了在串行数据分析、数字设计、信号完整性和电接口 一致性测试应用中可以进行准确的可重复的测量。
下表汇总了在结合使用IConnect®和真正差分TDR模块时提供 的S 参数测量带宽性能。
| TDR 模块 | S 参数测量宽带性能 |
|---|---|
| 80E10 | 50 GHz |
| 80E08 | 30 GHz |
| 80E04 | 20 GHz |
由于长记录长度采集能力，IConnect® 为执行S 参数测量时获 得所需的频率范围和频率阶跃提供了巨大的灵活性。可以采集 最高1,000,000 点数据*2。
在DSA8200 中采用IConnect® 信号完整性TDR 和S 参数软件 时，您可以获得高效、简便易用、经济的解决方案，根据测量 数据评估多千兆位互连链路和设备的性能，包括信号完整性分 析、阻抗、S参数和眼图测试及隔离问题。IConnect®可以帮助 您在几分钟内、而不是在几天内完成互连分析任务，加快系统 设计时间，降低设计成本。IConnect® 还可以执行许多串行数 据标准要求的阻抗、S 参数和眼图一致性测试，对千兆位互连 进行全面通道分析、Touchstone (SnP)文件输出和SPICE 建 模。
*2 只有DSA8200, CSA8200, TDS8200, CSA8000和TDS8000平台上支持长记 录长度。
故障分析- 迅速识别问题位置
新推出的80E10提供了杰出的分辨率，可以在封装、电路板和 芯片故障分析应用中最快、最高效地隔离问题。

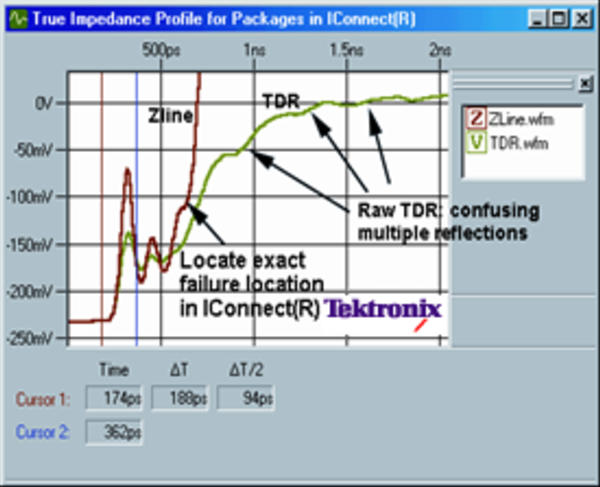

使用80E10亚毫米的分辨率和IConnect的真正阻抗廓线，迅速识 别问题的确切位置。
高级通信信号分析
DSA8200 是为超高性能光接口和电接口串行数据应用专门设 计的，为设计检定和检验及数据通信和电信元件、收发机组件 和传输系统制造测试提供了理想的工具。DSA8200 执行时间 和幅度直方图、模板测试和统计测量，生成测量结果，而不只 是原始数据。它提供了为通信订制的测量项目集，包括抖动、 噪声、占空比、过冲、下冲、OMA、消光比、Q 系数、平均光 功率和幅度。此外，您可以在SONET/SDH、100 兆位(4x25)， 10 GB、千兆位以太网和其它电接口标准一致性检验中执行模 板测试。颜色等级和灰度等级波形数据在信号采集和分析中增 加了第三个维度—样点密度，提供洞察能力。此外，可变余辉 数据库功能可以对所有函数进行精确的数据老化，简化了在被 调节的DUT 上进行眼图测量。
OpenChoice 软件实现熟悉的工具，扩展测量系统
DSA8200 提供了开放的Windows 环境，使用首选的商用第三 方软件包，在仪器上提供了全新的数据分析能力。此外，作为 标准配套软件，TekVISA?使得仪器上或连接到仪器上的外部 PC工作站网络上运行的应用软件(如LabVIEW, LabWindows, Visual Basic, Microsoft Excel, C 等等)能够控制仪器，而不需 GPIB硬件接口。另外还为LabVIEW和其它程序提供即插即用 的驱动程序。
DSA8200把用户熟悉的Microsoft Windows XP 操作系统与世 界一流的波形采集技术结合起来。这一平台提供了各种标准仪 器和通信接口，包括：GPIB、并行打印机端口、RS-232-C、 USB 串行端口和以太网LAN 连接。此外，这一平台包括一个 DVD-CD/RW combo驱动器和可拆卸硬驱，用来存储波形、设
置和分析结果。
155 Mb/s to 12+ Gb/s光接口测试
泰克DSA8200 光接口模块提供了业内最高的集成度，同时相 应地提高了结果的可重复性和可转移性。一种对测试方法特别 敏感的指标—消光比(ER)，现在也可以经过ER 校准后提供准 确测试，这样改进设计的能力又上了一个新的台阶。(仅适用于 80C08C 和80C11)。
80C08C 10 GHz 长波长多速率10 Gb/s 光接口模块
80C08C 是一种长波长(700 - 1650 nm)多速率光接口采样模 块，为9.95, 10.31 和11.09 Gb/s 的10GbE 应用及10.51 Gb/
s 的10G 光纤通道应用提供数据通信速率测试功能。80C08C 还使用9.95-11.3 Gb/s 的多种滤波器提供电信速率测试。由 于放大的光电转换器设计，这一模块提供了杰出的信噪比性能 和高光信号灵敏度，允许用户考察低功率电平的光信号。 80C08C 可以选配时钟恢复选项，在9.8 - 12.6 Gb/s 的连续 范围内支持任何标准速率或用户定义的速率。
80C12 高达10 GHz 的长波长多速率1 Gb/s - 10 Gb/s 光接口模块
80C012是一种长波长(700 - 1650 nm)多速率光接口采样模块， 提供1G, 2G和4G电信和数据通信测试功能。这种高度灵活的 模块可以配置成支持较低的数据速率应用(1 - 4 Gb/s)或各种 10 Gb/s应用。低数据速率应用包括1, 2, 4 和8光纤通道和“x 4”波分复用标准10G Base-X4 和4 路10 Gb/s 光纤通道。支 持的10 Gb/s 应用同时包括数据通信应用和电信应用。
支持的10 Gb/s数据通信应用包括9.95, 10.31和11.09 Gb/s的 10GbE 及8.5 Gb/s、10.51 Gb/s 和11.3 Gb/s 的8G 光纤通道和 10G光纤通道应用。80C12还提供了9.95, 10.66和10.70 Gb/s的 电信速率测试功能。由于放大的光电转换器设计，这一模块提 供了杰出的信噪比性能和高光信号灵敏度，允许用户考察低功 率电平的光信号。80C12 时钟恢复功能通过80A05 或80A07 时钟恢复模块提供(单独销售)。
80C11 30 GHz 长波长多速率10 Gb/s 光接口模块
80C11 带有高度灵活的多速率滤波器，是为测试10 Gb/s 左 右各种速率的长波长信号(1100 - 1650 nm)优化的。此外，30 GHz (典型值)的高光带宽及全带宽路径的杰出频响，使其特别 适合通用高性能光元件测试。80C11 可以配置时钟恢复选项， 支持9.8 - 12.6 Gb/s 的任何标准速率或用户定义的速率。
80C07B 2.5 GHz 长波长多速率155 Mb/s - 2.5 Gb/s 光 接口模块
80C07B 是为155 - 2500 Mb/s 的为数据通信/ 电信信号优化 的长波长(700 - 1650 nm)多速率光接口采样模块。由于放大 的光电转换器设计，这一模块提供了杰出的信噪比性能，允许 用户考察低功率电平的光信号。80C07B 可以选配工作速率为 155 - 2700 Mb/s 的速率时钟恢复模块。
40 Gb/s 和100 Gb/s 光接口测试
80C10B 多数据速率数据通信和电信40 Gb/s 和100 Gb/s
80C10B 模块提供了集成的可以选择的参考接收机滤波功能， 可以在1310 nm或1550 nm波长下进行一致性测试，支持39. 813 Gb/s (OC-768/STM-256)、41.25 Gb/s (40GBase-LR) 和43.018 Gb/s [OTU3, (4x10G LAN PHY)]的速率。除滤波速 率外，用户还可以为80C10B选择30 GHz、65 GHz和80 GHz 带宽，以实现优化的噪声或带宽性能，准确地检定信号。 80C10B 可以选配选项F1，其中滤波选项还包括27.739 Gb/s(100GBase-LR4 + FEC和100GBase-ER4 + FEC)及25.781 Gb/s (100GBase-LR4 和100GBase-ER4)。80C10B 还可以 选配捆绑方案，其中包括一条70+ GHz 电接口采样通道。
80C25GBE 多速率数据通信100 Gb/s
80C25GBE模拟提供了65 GHz全带宽及集成可选择参考接收 机滤波功能，可以在1310 nm 或1550 nm 波长下进行一致性 测试，支持27.739G (100GBase-LR4+FEC 和100GBase- ER4+FEC)和25.781G (100GBase-LR4和100GBase-ER4)。
光接口模块: 80C07B
| 模块 | 80C07B | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | F1 | F2 | F3 | F4 | F5 | F6 | F7 | F8 | F9 | F10 | CR1 |
| Bandwidth (GHz) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 |
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 |
| Mask test sensitivity (dBm) | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 | -22 |
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | |||||||||||
| 125 Mb/s*3 | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 155 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 622 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 1063 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 1250 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 2125 Mb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ||||||
| 2488 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ |
| 2500 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ |
| 3.125 Gb/s | |||||||||||
| 3.188 Gb/s | |||||||||||
| 3.32 Gb/s | |||||||||||
| 4.25 Gb/s | |||||||||||
| 9.95 Gb/s | |||||||||||
*3 125 Mb/s is supported by selecting 155 Mb/s rate.
Optical Modules: 80C08C, 80C10B, 80C11, and 80C25GBE
| Module | 80C08C | 80C10B | 80C25GBE | 80C11 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | CR1 | CR2 | CR4 | F1 | CR1 | CR2 | CR3 | CR4 | ||||
| Bandwidth (GHz) | 10 | 10 | 10 | 10 | 80 | 65 | 65 | 30 | 30 | 30 | 30 | 30 |
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
1100-1650 | 1100-1650 | 1100-1650 | 1100-1650 | 1100-1650 |
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| Mask test sensitivity (dBm) | -15 | -15 | -15 | -15 | -7 | -8 | -8 | -9 | -9 | -9 | -9 | -9 |
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | ||||||||||||
| 9.95 Gb/s | ▪ | ♦ | ♦ | ♦▪ | ♦ | ♦ | ♦ | ♦ | ||||
| 10.31 Gb/s | ▪ | ♦ | ♦ | ♦ | ▪ | ♦ | ||||||
| 10.52 Gb/s | ▪ | ♦ | ♦ | ▪ | ♦ | |||||||
| 10.66 Gb/s | ▪ | ♦ | ▪ | ♦ | ♦ | |||||||
| 10.71 Gb/s | ▪ | ♦ | ▪ | ♦ | ♦ | ♦ | ||||||
| 11.1 Gb/s | ▪ | ♦ | ▪ | ♦ | ||||||||
| 11.3 Gb/s | ▪ | ♦ | ▪ | ♦ | ||||||||
| 25.78 Gb/s | ▪ | ▪ | ||||||||||
| 27.74 Gb/s | ▪ | ▪ | ||||||||||
| 39.81 Gb/s | ▪ | ▪ | ||||||||||
| 41.25 Gb/s | ▪ | ▪ | ||||||||||
| 43.02 Gb/s | ▪ | ▪ | ||||||||||
Optical Modules: 80C12
| Module | 80C12 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Opt. | F1 | F2 | F3 | F4 | F5 | F6 | FC | 10G | CR*4 | CR*5 |
| Bandwidth (GHz) | 4.25 | 9 | 9 | 4.25 | 9 | 9 | 9 | 10 | ||
| Wavelength range (nm) | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | 700-1650 | ||
| Fiber input (μm) | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | 9 or 50 or 62.5 | ||
| Mask test sensitivity (dBm) | -19 | -19 | -19 | -19 | -19 | -19 | -19 | -14 | ||
| Number of Channels | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Rates Supported: ▪=Filter, ♦=Optical Clock Recovery, ⊕=Electrical Clock Recovery | ||||||||||
| 155 Mb/s | ♦ | ♦ | ||||||||
| 622 Mb/s | ♦ | ♦ | ||||||||
| 1063 Mb/s | ▪ | ▪ | ♦ | ♦ | ||||||
| 1250 Mb/s | ♦ | ♦ | ||||||||
| 2125 Mb/s | ▪ | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | |||
| 2488 Mb/s | ♦ | ♦ | ||||||||
| 2500 Mb/s | ♦ | ♦ | ||||||||
| 3.125 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 3.188 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 3.32 Gb/s | ▪ | ♦ | ♦ | |||||||
| 4.25 Gb/s | ▪ | ▪ | ▪ | ▪ | ♦ | ♦ | ||||
| 8.5 Gb/s*6 | ▪ | ▪ | ▪ | ▪ | , , ▪ | ▪ | 80A07 | |||
| 9.95 Gb/s | ▪ | ♦ | ||||||||
| 10.31 Gb/s*6 | ▪ | ♦ | ||||||||
| 10.52 Gb/s | ▪ | ♦ | ||||||||
| 10.66 Gb/s | ▪ | ♦ | ||||||||
| 10.71 Gb/s | ▪ | ♦ | ||||||||
| 11.1 Gb/s | ▪ | ♦ | ||||||||
| 11.3 Gb/s | ▪ | ♦ | ||||||||
*4 With 80A05 or 80A07.
*5 With 80A05 Option 10G or 80A07.
*6 Draft version of the 8.5GFC filter. T11 committee redefined this filter at the April 2008 meeting. New 8.5GFC filter, as defined by T11 committee in April 2009, is identical to the 10BASE-R 10.313G filter and is available for 80C12 Option 10G modules only; and is identified as 10BASE-R.
DSA8200 电接口模块
TDR 模块：80E10、80E08 和80E04
80E10、80E08和80E04是双通道时域反射计(TDR)采样模块， 提供了高达12 ps 的入射和15 ps 的反射上升时间。这些模块 的每条通道都能生成TDR 模式下使用的快速脉冲，采样模块 的采集部分监测着入射阶跃和任何反射能量。可以独立选择每 条通道的阶跃极性。这可以对两条耦合线路进行真正差分或共 模TDR 或S 参数测试，及对隔离线路进行独立测试。为每条 通道独立生成阶跃实现了真正差分测量，保证非线性差分设备 的测量精度。
80E10和80E08外形小巧，全面集成独立的2米远程采样器系 统，可以把采样器放在DUT 附近，实现最优秀的系统保真度。 这些模块使用TDR阶跃驱动一条线路(或在差分串扰中驱动一对线路)，同时使用另一条通道(或在差分串扰中使用另一个模 块)监测第二条线路(或一对线路)，来检定串扰。DSA8200主机 上的"上升时间滤波器"功能可以与TDR或串扰测量一起使用， 检定边沿速度较低的预计系统性能。泰克为80E04提供了可选 的2米扩展电缆，可以把模块放在DUT附近，实现最优秀的系 统保真度。
所有模块都有独立入射阶跃和接收机偏移校正功能，消除夹具 和探头的影响，更快、更简便地校正偏移。80E10 采样模块提 供了7 ps的采集上升时间，及高达50 GHz 的用户可以选择的 等效带宽(50 GHz, 40 GHz 和30 GHz 设置)。80E08 的采样带 宽是30 GHz (用户可以选择30 GHz 和20 GHz 设置)，80E04 的采样带宽是20 GHz。P8018 单端和18 GHz P80318 差分可 变间距TDR手持式探头提供了杰出的性能，保证简便准确地测 量背板和封装。
TDR 模块汇总表
| 模块 | 全部带宽时的典型TDR 上升时间 | 带宽性能*8 | 带宽时的RMS 噪声*8 | 远程采样器 | |
|---|---|---|---|---|---|
| 入射*7 | 反射*7 | ||||
| 80E10 | 12 ps | 15 ps | 50 GHz, 40 GHz,和30 GHz(用户可以选择) | 50 GHz: 600 μV40 GHz:370 μV 30 GHz: 300 μV |
是的, 全面集成 2 米电缆 |
| 80E08 | 18 ps | 20 ps | 30 GHz, 20 GHz (用户可以选择) |
30 GHz: 300 μV 20 GHz: 280 μV |
是的, 全面集成 2 米电缆 |
| 80E04 | 23 ps | 28 ps | 20 GHz | 600 μV |
否, 选装80N01 2 米扩展电缆 |
*7 所示的值是保证值，斜体部分除外，斜体部分表示典型值。
*8 从.35 带宽和上升时间乘积中计算得出。
电接口模块：80E09、80E07、80E06、80E03和80E01
80E09 和80E07 是配有远程采样器的双通道模块，在60 GHz 带宽时能够实现低达450μVRMS的噪声，在30 GHz带宽时能够 实现低达300μVRMS 的噪声。每个小型远程采样器连接到2 米 电缆上，最大限度地降低电缆、探头和夹具的影响，保证最优 秀的系统保真度。用户可以选择带宽设置(在80E09上是60/40/ 30，在80E07 上是30/20)，提供了噪声/ 带宽的最佳平衡。
80E06 和80E01 分别是单通道70+ 和50 GHz 带宽采样模块。 80E06提供了最宽的带宽和最快的上升时间及世界一流的系统 保真度。80E06 和80E01 都提供了± 1.6 V 的杰出的最大工作 范围。这两个模块都可以使用可选的2 米扩展电缆，保证杰出的系统保真度和测量灵活性。
80E03是双通道20 GHz采样模块。80E03模块提供了17.5 ps 或更低的采集上升时间。泰克为80 俄03 提供了可选的2 米扩 展电缆。
在与泰克80SJNB抖动、噪声和BER分析软件一起使用时，这 些模块可以把抖动和噪声分解成独立的成分，洞察眼图闭合的 底层成因，高度准确地计算BER和三维眼图轮廓。在与82A04 相位参考模块一起使用时，时基精度可以改善到最低200fsRMS 的抖动，加上300μVRMS 的本底噪声和14 位分辨率，在测量中 保证了最高的信号保真度。
电接口模块汇总表
| 电接口模块 |
全带宽时的阶跃响应 (10% - 90%)*7 |
通道数量 | 带宽*7*9 | 带宽RMS 噪声*7 | 远程采样器 |
|---|---|---|---|---|---|
| 80E09 | 5.8 ps | 2 | 60 GHz / 40 GHz / 30 GHz 用户可以选择) | 60 GHz: 450 μV 40 GHz:330 μV30 GHz: 300 μV | 是的, 全面集成的 2 米电缆 |
| 80E07 | 11.7 ps | 2 | 30 GHz / 20 GHz 用户可以选择) | 30 GHz: 300 μV20 GHz:280 μV | 是的, 全面集成的 2 米电缆 |
| 80E06 | 5.0 ps | 1 | 70+ GHz | 1.8 mV | 否, 选装80N01 -2 米扩展电缆 |
| 80E03 | 17.5 ps | 2 | 20 GHz | 600 μV | 否, 选装80N01 -2 米扩展电缆 |
| 80E01 | 7 ps | 1 | 50 GHz | 1.8 mV | 否, 选装80N01 -2米扩展电缆 |
*7 所示的值是保证值，斜体部分除外，斜体部分表示典型值。
*9 目前淘汰型号与老版主机一起使用，但8200 系列主机不需要使用。
DSA8200 配套模块
82A04 相位参考模块
82A04 相位参考模块增强了DSA8200 采样示波器，把800 fsRMS的业内标准时基抖动性能改进到<200 fsRMS的超低时基抖 动。相位参考模块的典型应用是采集和分析通信设备和系统中 的超高速光接口和电接口信号。82A04同时支持触发操作模式 (与普通采集类似)和未触发自由运行模式(所有定时信息都来自 客户提供的时钟，不需要触发信号)。在没有提供外部时钟时， 该模块可以容纳80Cxx 模块及80A05 或80A07 时钟恢复模块 的时钟恢复输出提供的时钟信号。此外，82A04还支持SSC(扩 频时钟)操作。
80A05 电接口时钟恢复模块
80A05电接口时钟恢复模块支持电信号时钟恢复，同时支持恢 复时钟内部触发功能。这个模块对50 Mb/s - 4.25 Gb/s、大 约5-6 Gb/s 及9.953 Gb/s- 和12.5 Gb/s 范围内所有最常用 的电气标准，从串行数据流中恢复时钟。该模块接受单端信号 或差分信号作为输入，为单端信号和差分信号提供时钟恢复功 能。然后信号传送到输出连接器上(在输入电平大约50% 时)， 然后可以连接到采样模块上，进行差分或单端采样。为支持9. 953 Gb/s - 12.6 Gb/s 的标准速率，要求选项10G。80A05 和 80A07 还作为80C12 光接口采样模块的时钟恢复模块使用。
80A06 PatternSync 模块
在与80SJNB 软件结合使用时，80A06 PatternSync 触发模块 可以检定1 Gb/s - 60 Gb/s 数据速率的高速串行设计的抖动、 噪声和BER 性能。通过从任何数据相关时钟中创建码型触发 器，包括恢复的时钟、用户提供的时钟、子时钟或超级时钟， 它扩展了DSA8200采样示波器的功能。PatternSync触发模块 可以编程支持最长223位的码型，接受用户提供的150 MHz - 12.5 GHz的时钟信号。在使用80SJNB高级抖动、噪声和BER 分析软件包时，DSA8200 要求配有80A06 模块。这个模块可 以与80A04相位参考模块结合使用，实现最佳的时基精度，或 采集SSC 下的信号(扩频时钟)。
80A07 时钟恢复模块
对100 Mb/s － 12.5 Gb/s 连续范围内所有最常见的电气标准， 80A07都从串行数据流中恢复时钟。您可以从用户界面或编程 界面中选择自动锁定功能，因此设计和测试工程师可以搜索和 锁定没有定义或未知数据速率的信号。该模块支持单端信号或 差分信号作为输入，为单端信号和差分信号提供时钟恢复功 能。然后信号传送到输出连接器上，可以连接到采样模块上， 进行差分采样或单端采样。80A07提供了完整的配置能力和一 流的技术数据，是大多数串行数据标准首选的解决方案，因为 它提供了完美的稳定性、杰出的抖动和转换速率容限，能够从 极限信号或劣化信号中恢复时钟，拥有无可比拟的PLL带宽和 滚降形状控制能力，可以实现黄金PLL 一致性测试或自定义
PLL 响应。80A07 还锁定扩频信号。此外，80A07 还可以作为 80C12 光接口采样模块的时钟恢复模块使用。
P80318 差分手持式TDR 探头
P80318 是一种18 GHz 100 欧姆输入阻抗差分TDR 手持式探 头。这一探头可以以高保真度测量差分传输的阻抗。0.5 mm - 4.2 mm 的可调节探头间距，以适应各种差分线路间隔和阻抗 测量。P80318 探头还包括两条高精度SMA 电缆及并行控制线 路，为80A02 模块提供EOS/ESD 保护控制功能。
P8018 单端手持式TDR 探头
P8018手持式TDR探头是一种20 GHz、50 欧姆输入阻抗的单 端无源探头，为电接口采样、TDR电路板阻抗检定和高速电接 口信号分析应用提供了高性能解决方案。P8018探头还包括一 条高精度SMA 电缆和并行控制线，为80A02 模块提供EOS/ ESD 保护控制功能。
80A02 EOS/ESD 保护模块
80A02 EOS/ESD 保护模块可以防止泰克电接口采样模块输入 的采样电桥因电路板和电缆的电荷过压(EOS)和静电破坏(ESD) 而受到损坏。80A02 主要用于DUT 中可能存储大量的静电放 电的电接口TDR 电路板测试和电缆测试。在与配套P8018 20 GHz单端手持式探头或P80318差分手持式探头(这两个探头都 有探针压力衰减功能)一起使用时，80A02提供了一种卓越的技 术和性能功能，为采集的电信号和TDR 测量提供电接口模块 EOS/ESD 保护(差分应用要求两个80A02 模块
80A03 TekConnect 探头接口模块
80A03为最多两只泰克P7000系列探头提供探头供电和控制功 能。80A03 通过示波器供电，不要求用户调节或外部电源线。 一个电接口采样模块可以直接插入80A03上的插槽中，提供最 佳的系统保真度和较短的信号路径。通过使用80A03，设计人 员可以利用泰克业内领先的有源探头和差分探头，测量SMD针 脚上的信号及其它极具挑战性的电路特点。
SlotSaver 小型模块扩展电缆
可以使用这条电缆，供电及运行一个80A01*9、80A02或80A06 配套模块，而不需占用小型主机插槽。SlotSaver扩展电缆插入 主机上的‘Trigger Power’连接器或大多数电接口采样模块上 的‘Probe Power’连接器。
*9 目前淘汰型号与老版主机一起使用，但8200 系列主机不需要使用。
DSA8200 应用软件
80SJNB 高级抖动、噪声、BER 和串行数据分析(SDLA)
软件
80SJNB 通过隔离抖动和噪声，加快了识别水平眼图闭合和垂 直眼图闭合底层成因的速度。由于查看抖动和噪声构成成分的 独特洞察能力，80SJNB 提供了异常准确、完整的BER 计算和 眼图轮廓分析功能。
80SJNB 通过隔离抖动和噪声，加快了识别水平眼图闭合和垂 直眼图闭合底层成因的速度。由于查看抖动和噪声构成成分的 独特洞察能力，80SJNB 提供了异常准确、完整的BER 计算和 眼图轮廓分析功能。 此外，该软件提供了第一套为解决现代串行数据链路设计问题 研制的功能：FFE 或DFE 均衡，通道仿真，支持夹具反嵌，及 全面支持SSC- 扩频时钟。通过把抖动、噪声和BER分析功能 与DSA8200 的模块化灵活性、完善的性能和无可比拟的信号
保真度结合起来，您可以获得理想的解决方案，进行下一代高 速串行数据设计检验和一致性测试。80SJNB 必须使用80A06 PatternSync模块，在每个完整的码型上创建一个触发脉冲。这 个模块既可以与82A04 相位参考模块一起使用，以增强精度， 也可以不与80A04相位参考模块一起使用，具体取决于用户要 求。SSC在30?3 kHz时的最大幅度是5000 ppm (6000 ppm)。 当前版本V2.1 80SJNB支持保存和调用完整的信号描述。另 外还增加了新的测量项目DDPWS (数据相关脉宽收缩)及相应 图表。80SJNB 还支持发射机波形色散代价(TWDP)测量(从www.tektronix.com下载免费的U80TWDP_LRM 工具)。
80SJNB 抖动和噪声分析测量
抖动分析
| 测量 | 说明 |
|---|---|
| TJ at BER | 指定BER 时的总抖动 |
| RJ | 随机抖动 |
| RJ(h) | 随机抖动的水平成分 |
| RJ(v) | 随机抖动的垂直成分 |
| RJ(d-d) | 根据双Dirac 模型确定的随机抖动 |
| DJ | 确定性抖动 |
| DDJ | 数据相关抖动 |
| DDPWS | 数据相关脉冲宽度收缩 |
| DCD | 占空比失真 |
| DJ(d-d) | 双Dirac 模型中计算得出的确定性抖动 |
| PJ | 周期性抖动 |
| PJ(h) | 周期性抖动的水平成分 |
| PJ(v) | 周期性抖动的垂直成分 |
| EO at BER | 指定BER 时的水平眼图张开程度 |
| SSC 幅度 | SSC 调制幅度，单位为ppm |
| SSC 频率 | SSC 调制频率，单位为ppm(曲线：详情请参阅80SJNB) |
80SJNB 噪声分析
| 测量 | 说明 |
|---|---|
| RN | 随机噪声 |
| RN(v) | 随机噪声的垂直成分 |
| RN(h) | 随机噪声的水平成分 |
| DN | 确定性噪声 |
| DDN1 | 逻辑电平1 上的数据相关噪声 |
| DDN0 | 逻辑电平0 上的数据相关噪声 |
| PN | 周期性噪声 |
| PN(v) | 周期性噪声的垂直成分 |
| PN(h) | 周期性噪声的水平成分 |
| EO@BER | 指定BER 时的垂直眼图张开程度 |
新: 80SJNB Advanced 支持：
- FFE (前馈平衡)，支持100 个分接点
- DFE (判定反馈平衡)，支持40 个分接点
- 滤波器，支持夹具线性滤波反嵌发射机平衡 支持对一阶谐波频率损耗>30 dB 的通道进行通道仿真
IConnect® 信号完整性TDR 和S 参数软件
IConnect® S 参数软件在DSA8200 TDR 平台上运行，为测量 数字设计中的S参数、进行信号完整性分析和互连一致性测试 提供了最经济、吞吐量最高的方法，与相似带宽的VNA 相比， 使成本节约达5 0%，明显加快了测量速度。您还可以利用 IConnect® S 参数命令行界面，其自动进行S 参数测量，使用 TDR仪器执行一整套生产测试，明显降低测量时间，提高测量 可重复性。
使用参考源(开路、短路或直传)和可选的50欧姆负荷可以简化 S 参数的测量校准，从而可以轻松地完成测量、夹具反嵌及消 除参考平面影响。Touchstone文件格式输出可以简便地共享S 参数文件，进一阶跃行数据分析和仿真。
泰克提供多个真正差分TDR模块，这些模块与IConnect®相结 合，以50 GHz 的带宽及高达-70 dB 的动态范围提供了S 参 数测量功能。这种性能超过了串行数据分析、数字设计和信号 完整性应用的要求，串扰精度达到1% (-40 dB)，而电接口一 致性测试模板要求的测量范围一般为-10 到-30 dB。
IConnect®软件可以迅速简便地从TDR/T或VNA S参数测量中 直接为PCB、柔性电路板、连接器、电缆、封装、插座和I/O 缓冲输入生成SPICE 和IBIS 模型。IConnect® 可以显示数字系 统中的眼图劣化、抖动、损耗、串扰、反射和振铃。IConnect® 线性仿真技术允许设计人员把多条互连通道连接起来，评估整 个通道的整体时域和频域性能及眼图。IConnect® 大幅度简化 了互连链路、均衡和“加重”元件设计的信号完整性分析，同 时简化了采用发射机和接收机的互连链路的分析工作。
特点
信号采集
采集模式
| 模式 | 采样(正常), 包络和平均。 |
|---|---|
| 容纳的采样模块数量 | 最多四个双通道电接口采样模块; 最多两个光接口采样模块。(单通道模块和双通道模块都适合 用于与插槽相关的两条通道)。 |
| 如果使用只要求供电的模块之外的任何模块填充Ch 1/Ch 2 大型插槽，会置换Ch 1/Ch 2 小 型插槽的功能；如果使用只要求供电的模块之外的任何模块填充Ch 3/Ch 4 大型插槽，会置 换Ch 3/Ch 4 小型插槽的功能。 | |
| 同时采集的输入数 | 最多八条通道。 |
捕获特点
| 特点 | 说明 |
|---|---|
| 垂直系统 | |
| 上升时间/ 带宽 | 取决于使用的采样模块。 |
| 垂直分辨率 | 在采样模块的动态范围上14 位。 |
| 水平系统 | |
| 提供了四种时基模式： | |
| 触发的相位参考*10 时基模式 | 从用户提供的信号或时钟恢复信号中提取的定时信息明显改善了触发采集的时基精度和抖动性 能。与传统时基一样，水平位置参考触发信号。 |
| Free Run 相位参考*10 时基模式 | 所有定时基于相位参考信号；精度和抖动同上；不需要触发，相应地，其与触发信号没有定时关系。 |
| 短期优化的顺序*11 时基模式 | 在没有外部相位参考信号的情况下，为采集提供了最优秀的短延迟性能。 |
| 锁定到10 MHz 参考顺序时 | 没有外部相位参考信号的情况下，为采集提供了最优秀的长延迟性能。锁定可以选择“锁定内 部10 MHz”和“锁定外部10 MHz”，以实现最高的频率精度。 |
| 主视图和放大视图时基 | 100 fs/div - 5 ms/div，采用1-2-5 序列或100 fs 增量。 |
| 最大触发速率 | 200 kHz；相位参考模式下：50 kHz。 |
| 典型采集速率 | 每条通道150 ks/s (标准顺序时基); 50 ks/s (相位参考模式)。 |
| 时间间隔精度(标准时基)和定时偏差(相位参考模式) | |
| 相位参考时基：已触发 | 相对于相位参考信号的最大定时偏差： |
| 在触发事件后水平位置： | |
| >40 ns | 0.2% 的相位参考信号周期 (典型值) |
| ≤ 40 ns | 0.4% 的相位参考信号周期 (典型值) 注：性能取决于为相位参考模块提供的稳定时钟。SSC 下的性能较低，取决于调制形状。 |
| 相位参考时基：Free Run | 相对于相位参考信号的最大定时偏差：0.1% 的相位参考信号周期或更好 (典型值) |
| 顺序时基*11 | |
| 时间间隔精度，水平标度： | |
| <21 ps/div | 1 ps + 1% 的间隔。 |
| ≥21 ps/div | 8 ps + 0.1% 的间隔 (短期优化模式)。 |
| 8 ps + 0.01% 的间隔 (锁定到10 MHz 模式)。 | |
| 提供的水平偏移校正范围(仅顺序时基) | 在任何单独通道上为-500 ps 到+100 ns，增量为100 fs。 |
| DSA8200 记录长度 | 20, 50, 100, 250, 500, 1000, 2000 或4000 个样点。 提供的更长记录如下： |
| 带有IConnect® 的DSA8200记录长度 | 1,000,000 点。 |
| 带有80SJNB 抖动、噪声和BER分析软件的DSA8200 记录长度 | 3,200,000点。 |
| 波形数据库 | 4 条高达4G 波形样点的独立累积的波形记录。可变波形数据库模式，在4 个波形数据库中， 每个波形数据库上提供了真正先进先出的2000 个波形。 |
| 放大视图 | 除主时基外，DSA8200 还支持两个放大视图。这些放大图使用单独的时基设置独立采集，实 现的时间/ 格时基刻度要等同于或高于主时基。 |
*10 在使用82A04 相位参考模块时
*11 传统模式- 不使用82A04 相位参考模块。
触发系统
触发源
外部直接触发。
外部预定标的触发。
内部时钟触发：内部连接到直接触发。
来自光接口采样模块及来自80A05 或80A07 电接口时钟恢复 模块的时钟恢复触发；来自内部连接的模块的信号(预定标，高 于2.7 Gb/s)。
相位参考*10 时基在Free Run 模式下支持在没有触发信号的情
况下进行采集。
*10 在使用82A04 相位参考模块时。
| 触发灵敏度 | |
| 外部直接触发输出 | 50 mV, DC - 4 GHz (典型值)。 |
| 100 mV, DC - 3 GHz (保证值)。 | |
| 触发电平范围 | ±1.0 V |
| 触发输入范围 | ±1.5 V |
| 触发抑制 | 5 μs - 100 ms 可以调节, 以0.5 ns 递增。 |
| 外部触发门 (可选) | TTL 逻辑1 启用触发门, TTL 逻辑0 禁用触发门, 最大非破坏输入电平± 5 V。 |
| 预定标的触发输入 | 200 mVp-p - 800 mVp-p, 2 - 12.5 GHz (保证值)。 |
| 时基抖动 | |
| 相位参考*12 时基 | 采用f ≥ 8 GHz, 0.6 V ≤ VREF ≤ 1.8 V 相位参考信号时, 10 GHz 或更快的采集模块上的 典型系统抖动为200 fsRMS。 |
| 抖动：在DSA8200 主机中, 采用2 GHz ≤ f ≤ 8 GHz, 0.6V ≤ VREF ≤ 1.8 V 相位参考信号时, 10 GHz 或更快的采集模块上的典型系统抖动为280 fsRMS。 | |
| 在抖动提高时，相位参考时基保持在100 mV (典型值)。 | |
| 为短期抖动优化的序列模式 | 800 fsRMS +5 ppm 的位置 (典型值) |
| 1.2 psRMS +10 ppm 的位置 (最大值)。 | |
| 锁定到10 MHz 参考顺序模 | 1.6 psRMS +0.04 ppm 的位置 (典型值)。 |
| 2.5 psRMS +0.01 ppm 的位置 (最大值)。 | |
| 内部时钟 | 25-200 kHz 可以调节 (驱动TDR, 内部时钟输出和校准器)。 |
*12 在使用80A04 相位参考模块时，SSC 下的性能较低，取决于调制形状、时钟恢复设置和线缆长度。
显示特点
| 触摸屏显示器 | 264 mm/10.4 英寸对角线长度, 彩色。 |
| 颜色 | 16,777,216 (24 位) |
| 视频分辨率 | 640 水平显示像素 x 480 垂直显示像素。 |
| 监视器类型 | LCD |
数学运算/ 测量
| 特点 | 说明 |
|---|---|
| 系统测量 | 在可选逐个测量显示统计功能(最小值, 最大值, 中间值和标准偏差)时，DSA8200支持同时进行 最多8 项测量，每秒更新三次。 |
| 测量集 | 自动测量，包括RZ、NRZ 和脉冲信号类型及 下述类型： |
| 幅度测量 | 高, 低, 幅度, 最大值, 中间值, 最小值, +宽度, 眼 高, 眼图张开系数, 脉冲对称性, 峰到峰值, P-P, OMA, +过冲, -过冲, 平均值, +占空比, 周期中 间值, RMS, 周期RMS, AC RMS, 增益, 消光比 (比率, %, dB), 抑制比(比率, %, dB), 峰到峰噪 声, RMS 噪声, Q 系数, SNR, 平均光学功率 (dBm, watts), OMA。 |
| 定时测量 | 上升时间, 下降时间, 周期, 位速率, 位时间, 频 率, 交叉(%, 电平, 时间), +Cross, -Cross, 抖动 (P-P, RMS), 眼宽, + 宽度, - 宽度, 突发宽度, + 占空比, - 空比, 占空比失真, 延迟, 相位。 |
| 区域测量 | 区域, 周期区域。 |
| 光标 | 点, 竖条和横条光标。 |
| 波形处理 | 可以使用下述数学函数定义和显示最多8 个数 学运算波形：加, 减, 乘, 除, 平均, 差分, 指数, 积分, 自然对数, 对数, 幅度, 最小值, 最大值, 平 方根和滤波。此外，还可以在数学运算波形定义 中使用测量值。 |
|
模板测试- 除另行注明 外，支持标准 |
可以使用用户自定义模板(一种新的固件功能)， 作为可以使用固件加载的文件，分配新模板、泰 克出厂时创建的模板、NRZ模板、更新模板。用 户自定义模板允许用户创建(通过UI 或PI)自己 的模板。对大多数应用，可以从下面列出的预先 定义的内置模板中找到相应的模板：
|
| STM-0/OC-1 51 Mb/s | |
| STM-1/OC-3 155 Mb/s | |
| STM-4/OC-12 622 Mb/s | |
| STM-16/OC-48 2.488 | |
| STM-64/OC-192 9.953 | |
| STM-256/OC-768 39.813 | |
| FEC 2.666 2.666 | |
| FEC 10.66 10.664 | |
| FEC 10.709 | |
| FEC 11.100 | |
| FEC 27.739 Gb/s (100GBase-LR4 100GBase-ER4) | |
| FEC 42.66 42.657 | |
| FEC 43 Gb/s G.709 43.018 | |
| FC-10 G 10.5188 – 仅光接口。 | |
| FC-16 17.0 - 光接口和电接口。 | |
| FC-133 132.813 Mb/s - 光接口和电接口。 | |
| FC-266 265.6 Mb/s - 光接口和电接口。 | |
| FC-531 531.2 Mb/s - 光接口和电接口。 | |
| FC-1063 1.063 - 光接口和电接口。 | |
| FC-2125 2.125 - 光接口和电接口。 | |
| FC-4250 4.250 - 光接口和电接口。 | |
| FC-8500 8.500 - 光接口和电接口。光接口 10GFC, FEC 11.3*6 | |
| 10 G BASE-X4 3.125 | |
| 10 G BASE-W 9.953 | |
| 10 G BASE-R 10.313, FEC 11.1, 8.5 GFC | |
| 40GBase-LR4 41.25 OTU3+ 44.50 Gb/s 4x10G LAN PHY | |
| 100G Base-LR4和 100GBase-ER4 25.781 Gb/s | |
| InfiniBand 2.500 - 光接口和电接口。 | |
| 千兆位以太网 1.250 | |
| 千兆位以太网 2.5 Gb/s | |
| XAUI, XFI | |
| PCI-Express 2.5G | |
| PCI-Express 5.0G | |
| SAS XR 3.0G | |
| SAS XR AASJ 3.0G | |
| SATA G1Tx 1.5G | |
| SATA G1Rx 1.5G | |
| SATA G2Tx 3.0G | |
| SATA G2Rx 3.0G | |
| SATA G3Tx 6.0G | |
| SATA G3Rx 6.0G | |
| Rapid I/O 1.25G | |
| Rapid I/O 2.50G | |
| Rapid I/O 3.125 |
*6 8.5GFC 滤波器草议版本。T11 委员会在2008 年4 月会议上重新定义了这个 滤波器。T11 委员会在2009 年4 月定义的新型8.5GFC 滤波器与10BASE-R 10.313G 滤波器完全相同，只用于80C12 选项10G 模块；标为10BASE-R。
光接口采样模块特点
(详情请参阅光接口采样模块用户手册)
光接口采样模块特点
| 型号 | 应用类型 | 标准和支持的滤波速率*13 | 输入通道数量 | 有效波长范围波 | 校准的波长 |
|---|---|---|---|---|---|
| 80C07B | 支路数据通信/ 电信 | 标配:OC-48/STM-16 (2.488 Gb/s),Infiniband SDR, 2 GbE (2.500 Gb/s);选配(选择任意两个): OC-3/STM-1(155 Mb/s), OC-12/STM-4 (622 Mb/s), 光纤通道 (1.063 Gb/s), GbE (1.250 Gb/s), 2G 光纤通道 (2.125 Gb/s) | 1 | 700 nm - 1650 nm | 780 nm, 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 80C08C | 10 Gb/s 数据通信/电信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R, 40GBase-R4, 100GBase-SR10 (10.31 Gb/s), 10G 光纤通道 (10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s), 10GBASE-LRM, 40GBASE-SR4, 100GBASE-SR10, 40GBASE-LR4 |
1 | 700 nm - 1650 nm | 780 nm, 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 80C10B | 100 Gb/s 和40 Gb/s 电信和数据通信 | OC-768/STM-256 (39.813 Gb/s), OTU3, VSR-2000 FEC (43.018 Gb/s), OTU3 (44.5 Gb/s), 40GBase-LR (41.25 Gb/s), 100GBase-R4 (25.781 Gb/s), and 100GBase-R4 FEC (27.739 Gb/s) | 1 | 1310 nm 和1550 nm | 1310 nm 和1550 nm (±20 nm) |
| 80C11 | 10 Gb/s 数据通信/ 电信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R, 40GBase-LR4 (10.31 Gb/s), 10G 光纤通道(10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s), 40GBASE-LR4 | 1 | 1100 nm 和1650 nm | 1310 nm 和 1550 nm (±20 nm) |
| 80C12 | 1 - 8.5 Gb/s数据通信/ 电信 | 光纤通道 (1.063 Gb/s), 2G 光纤通道 (2.125 Gb/s), 4G 光纤通道 (4.250 Gb/s), 10GBase-X4 (3.125 Gb/s), 8G光纤通道 (8.50 Gb/s)*6, 10GFC-X4 (3.1875 Gb/s), VSR5-3318 (3.318 Gb/s), 1x Infiniband SDR (2.5 Gb/s), 10GBASE-LRM, 40GBASE-SR4, 100GBASE-SR10, 40GBASE-LR4 | 1 | 700 nm- 1650 nm | 850 nm, 1310 nm, 和 1550 nm (±20 nm) |
| 10 Gb/s 数据通信/ 电信 | OC-192/STM-64 (9.953 Gb/s), 10GBASE-W (9.953 Gb/s), 10GBASE-R*6, 40GBase-R4, 100GBase-SR10 (10.31 Gb/s), 10G光纤通道 (10.52 Gb/s), ITU-T G.975 FEC (10.664 Gb/s), ITU-T G.709 (10.709 Gb/s), 10 GbE FEC (11.1 Gb/s), 10 GFC FEC (11.3 Gb/s) | ||||
| 80C25GBE | 100 Gb/s 数据通信 | 100GBASE-LR4 (25.781, FEC 27.739), 100GBASE-ER4 (25.781, FEC 27.739) | 1 | 1310 nm 和 1550 nm | 1310 nm 和 1550 nm (±20 nm) |
*6 8.5GFC 滤波器草议版本。T11 委员会在2008 年4 月会议上重新定义了这个滤波器。T11 委员会在2009 年4 月定义的新型8.5GFC 滤波器与10BASE-R 10.313G 滤波器完全相同，只用于80C12 选项10G 模块；标为10BASE-R。
*13 所示带宽为保证值，斜体部分除外，斜体表示典型值。80C08C、80C012：带宽和光学滤波器适用于OMA ≤ 500uW (1550/1310 nm)、OMA ≤ 860uW (850 nm)、 OMA ≤ 1020uW (780 nm)。
注: 详情请参阅光接口采样模块用户手册。
光接口采样模块特点 (续)
| 型号 | 型号时钟恢复(可选) | 时钟恢复输出 | 未滤波的 光带宽*13 | 绝对最大非破坏光输入 | 光纤内径光输入 |
|---|---|---|---|---|---|
| 80C07B | 选项 CR1: 155 Mb/s, 622 Mb/s, 1.063 Gb/s, 1.250 Gb/s, 2.125 Gb/s, 2.488 Gb/s, 2.500 Gb/s, 2.666 Gb/s | + 时钟, + 数据 | 2.5 GHz | 5 mW 平均值;在相对响应度最高的 波长上峰值功率为10 mW | 62.5 μm/125 μm多模 |
| 80C08C |
选项CR1: 9.953 Gb/s, 10.31 Gb/s; 选项CR2: 10.31 Gb/s, 10.52 Gb/s; 选项CR4: Continuous from 9.8 Gb/s to 12.6 Gb/s |
时钟, 数据/16 | 10 GHz | 1 mW 平均值; 在相对响应度最高的波长上峰值功率为10 mW | 62.5 μm/125 μm多模 |
| 80C10B*13 | 80 GHz | 20 mW 平均值; 在相对响应度最高的波长上峰值功率为60 mW | 9 μm/125 μm单模 | ||
| 80C11 |
选项 CR1: 9.953 Gb/s; 选项 CR2: 9.953 Gb/s, 10.664 Gb/s; 选项 CR3: 9.953 Gb/s, 10.709 Gb/s; 选项 CR4: Continuous between 9.8 Gb/s to 12.6 Gb/s |
CR1:时钟, 时钟/16,数据; CR2, CR3 CR4: 时钟, 时钟/16 |
28 GHz | 5 mW 平均值; 在相对响应度最高的波长上峰值功率为10 mW | 9 μm/125 μm单模 |
| 80C12 | Provided by 80A05 or 80A07 (sold separately) | 电接口信号输出 |
9 GHz (对选项10G之外的所有选项) 10 GHz (对选项10G) |
1 mW 平均值;在相对响应度最高的波长上峰值功率为10 mW | 62.5 μm/125 μm多模 |
*13 所示带宽为保证值，斜体部分除外，斜体部分表示典型值。80C08C、80C012：带宽和光学滤波器适用于OMA ≤ 500uW (1550/1310 nm)、OMA ≤ 860uW (850 nm)、 OMA ≤ 1020uW (780 nm)。
光接口采样模块特点 (续)
| 型号 | 光回波损耗 | 支持的 光纤输入 | RMS 光噪声(典型值) | RMS 光噪声 (最大值) | 独立通道偏移校准 | ||
|---|---|---|---|---|---|---|---|
| 80C07B |
>14 dB (多模) >24 dB (单模) |
单模或 多模 | 0.50 μW 在 155 Mb/s, 622 Mb/s, 1063 Mb/s, 125 Mb/s;时，0.70 μW在 2.488/2.500 Gb/s时 | 1.0 μW 在155 Mb/s, 622 Mb/s, 1063 Mb/s, 125 Mb/s;时;1.5 μW 在 2.488/2.5 Gb/s时; | 标配 | ||
| 80C08C |
>14 dB (多模) >24 dB (单模) |
单模或 多模 | 1.7 μW在所有滤波器速率时(1550/1310 nm, no CR) | 3.0 μW 在所有滤波器速率时;(1550/1310 nm) | 标配 | ||
| 80C10B | >30 dB | 单模 | 1310 nm | 1550 nm | 1310 nm | 1550 nm | 标配 |
|
21 uW (25.8, 27.7 Gb/s) 26 uW (30 GHz) 28 uW (39.8 Gb/s - 43.0 Gb/s) 44 uW (65 GHz) 72 uW (80 GHz) |
15 uW (25.8, 27.7 Gb/s) 19 uW (30 GHz) 20 uW (39.8 Gb/s - 43.0 Gb/s) 33 uW (65 GHz) 55 uW (80 GHz) |
38 uW (25.8, 27.7 Gb/s) 45 uW (30 GHz) 50 uW (39.8 Gb/s - 43.0 Gb/s) 75 uW (65 GHz) 130 uW (80 GHz) |
28 uW (25.8, 27.7 Gb/s) 35 uW (30 GHz) 38 uW (39.8 Gb/s - 43.0 Gb/s) 60 uW (65 GHz) 105 uW (80 GHz) | ||||
| 80C11 | >30 dB | 单模 |
5.5 μW在 在所有滤波器速率时; 10.0 μW在 20 GHz 20.0 μW 在30 GHz |
8.0 μW 在所有滤波器速率时; 14.0 μW at 20 GHz 30.0 μW at 30 GHz |
标配 | ||
| 80C12 |
>14 dB (多模) >24 dB (Single Mode) |
单模或多模 |
1.3 μW ((除选项10G 以外的所有滤波器)) 2.4 μW (全部带宽和选项10G 滤波) |
2.5 μW ((除选项10G 以外的所有滤波器)) 5.0 μW (全部带宽和选项10G 滤波) |
标配 | ||
| 80C25GBE | >30 dB | 单模 | 1310 nm | 1550 nm | 1310 nm | 1550 nm | 标配 |
|
21 uW (25.8, 27.7 Gb/s) 44 uW (65 GHz) |
15 uW (25.8, 27.7 Gb/s) 33 uW (65 GHz) |
38 uW (25.8, 27.7 Gb/s) 75 uW (65 GHz) |
28 uW (25.8, 27.7 Gb/s) 60 uW (65 GHz) | ||||
光接口采样模块特点 (续)
| 型号 | 偏置功能 | 功率计 | 功率计功率计范围 | 功率计精度 | 功率计精度模板测试 光灵敏度*14 |
|---|---|---|---|---|---|
| 80C07B | 标配 | 标配 | +4 dBm 到 -30 dBm | 5% 的读数 | -22 dBm, 在155 Mb/s, 622 Mb/s 时;-20 dBm, 在 2488/2500 Mb/s 时 |
| 80C08C | 标配 | 标配 | 0 dBm 到 -30 dBm | 5% 的读数 | -16 dBm, 在所有 滤波器速率时 |
| 80C10B, 80C25GBE | 标配 | 标配 | +13 dBm 到 -21 dBm | 5% 的读数 | 25.8 和27.7 Gb/s: -8 dBm (1550 nm)和 -7 dBm (1310 nm); 39.813 - 43.018 Gb/s: -7 dBm (1550 nm)和 -6 dBm (1310 nm) |
| 80C11 | 标配 | 标配 | +4 dBm 到 -30 dBm | 5% 的读数 | -10 dBm, 在所有滤波器速率时; -7 dBm, 在20 GHz 时; -4 dBm, 在30 GHz 时 |
| 80C12 | 标配 | 标配 | 0 dBm 到 -30 dBm | 5% 的读数 | --19 dBm (除选项10G 以外的所有选项) -14 dBm (对选项10G) |
*14 Smallest power level for mask test. Values represent theoretical typical sensitivity of NRZ eyes for comparison purposes. Assumes instrument peak-peak noise consumes most of the mask margin.
光接口采样模块特点(续)
| 模块 | 消光比校准精度(选项01 ER 已校准)*15 | ||
|---|---|---|---|
|
参考滤波器 范围 [Gb/s] |
可重复性 (典型值) (对 身及其它 80Cxx- 选项01) |
精度 | |
| 80C07B | - | 没有选项 | |
| 80C08C | 9.9…11.3 | ±0.6% (-0.39 dB/+0.42 dB at 12 dB) | ±1.2% (-0.76 dB/+0.92 dB at 12 dB) |
| 80C10B | - | 没有选项 | |
| 80C11 | 9.9…11.3 | ±0.6% (-0.39 dB/+0.42 dB at 12 dB) | ±1.2% (-0.76 dB/+0.92 dB at 12 dB) |
*15 低消光比信号( ER ≤ 6 dB): 信号通过802.3ae 之类的模板(根据位速率进行 水平缩放); 模板中有105 个样点。高消光比信号(ER > 6 dB): 信号通过OC- 192 之类的模板(根据位速率进行水平缩放); 模板中有105 个样点。
TDR 系统(仅80E10, 80E08, 80E04)
| 特点 | 80E10 | 80E08 | 80E04 |
|---|---|---|---|
| 通道 | 2 | 2 | 2 |
| 输入阻抗 | 50 Ω 标称值 | 50 Ω 标称值 | 50 Ω 标称值 |
| 通道输入连接器 | 1.85 mm | 2.92 mm | 3.5 mm |
| 带宽 | 50 GHz | 30 GHz | 20 GHz |
| TDR 阶跃幅度 | 250 mV (可以反转任意阶跃的极性) | 250 mV (可以反转任意阶跃的极性) | 250 mV (可以反转任意阶跃的极性) |
| TDR 系统 反射 上升时间 | 15 ps | 20 ps | 28 ps |
| TDR 系统 入射 上升时间 | 12 ps | 18 ps | 23 ps |
| TDR 阶跃偏移 校正范围 | ±250 ps | ±250 ps | ±50 ps |
| TDR 采样器 偏移校正范围 | ±250 ps | ±250 ps | +100 ns - 500 ps (仅在校正插槽 偏移时) |
| TDR 阶跃最大 重复率 | 200 kHz | 200 kHz | 200 kHz |
光接口采样模块的物理特点
| 型号 | 外观尺寸 (毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|---|
| 宽 | 高 | 厚 | 净重 | |
| 80C07B | 165/6.5 | 25/1.0 | 305/12.0 | <1.36/<3.0 |
| 80C08C | 165/6.5 | 25/1.0 | 305/12.0 | <1.22/<2.7 |
| 80C10B | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
| 80C11 | 165/6.5 | 25/1.0 | 305/12.0 | <1.22/<2.7 |
| 80C12 | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
| 80C25GBE | 165/6.5 | 25/1.0 | 305/12.0 | <2.61/<5.75 |
电接口采样模块特点
| 型号 | 应用类型 | 通道数量 | 输入阻抗 | 输入阻抗通道输入连接器 | 带宽*16 |
|---|---|---|---|---|---|
| 80E10 | 真正差分TDR,S 参数和问题隔离 | 2 | 50 ±1.0 Ω | 1.85 mm 母头, 包括到2.92 mm 的高精度适配器,支持50 欧姆SMA 端接 | 50/40/30 GHz*8,*17 |
| 80E09 | 高频率, 低噪声 信号采集和抖动 检定 | 2 | 50 ±1.0 Ω | 1.85 mm 母头, 包括到2.92 mm 的高精度适配器,支持50 欧姆SMA 端接 | 60/40/30 GHz*8,*17 |
| 80E08 | 真正差分TDR 和S 参数 | 2 | 50 ±1.0 Ω | 2.92 mm 母头 | 30/20 GHz*8,*17 |
| 80E07 | 为检定抖动实现噪声/ 性能的最佳平衡 | 2 | 50 ±1.0 Ω | 2.92 mm 母头 | 30/20 GHz*8,*17 |
| 80E06 | 高速电接口设备检定 | 1 | 50 ±0.5 Ω | 1.85 mm 母头, 包括到2.92 mm 的高精度适配器,支持50 欧姆SMA 端接 | 70+ GHz |
| 80E04 | TDR 阻抗和串扰 检定 | 2 | 50 ±0.5 Ω | 3.5 mm 母头 | 20 GHz*8 |
| 80E03 | 设备检定 | 2 | 50 ±0.5 Ω | 3.5 mm 母头 | 20 GHz*8 |
| 80E01 | 高频率, 高最大工作范围信号采集 | 1 | 50 ±0.5 Ω | 2.4 mm 母头, 包括到2.92 mm 的高精度适配器,支持50 欧姆SMA 端接 | 50 GHz |
*8 从.35 带宽和上升时间乘积中计算得出。
*16 所示的值是保证值，斜体部分除外，斜体部分表示仪器一般可以实现的没有保证的特性值。
*17 用户可以选择。
电接口采样模块特点 (续)
| 型号 |
型号上升时间 (10-90%) |
动态范围 | 偏置范围 | 最大操作电压 | 最大非破坏电压,DC+ACp-p | 垂直数字化位数 |
|---|---|---|---|---|---|---|
| 80E10 | 7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全标 |
| 80E09 | 5.8 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全标 |
| 80E08 | 11.7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全标 |
| 80E07 | 11.7 ps*8 | 1.0 Vp-p | ±1.1 V | ±1.1 V | 2.0 V | 14 位全标 |
| 80E06 | 5.0 ps*18 | 1.0 Vp-p | ±1.6 V | ±1.6 V | 2.0 V | 14 位全标 |
| 80E04 | ≤17.5 ps | 1.0 Vp-p | ±1.6 V | ±1.6 V | 3.0 V | 14 位全标 |
| 80E03 | ≤17.5 ps | 1.0 Vp-p | ±1.6 V | ±1.6 V | 3.0 V | 14 位全标 |
| 80E01 | 11.7 ps*8 | 1.0 Vp-p | ±1.6 V | ±1.6 V | 2.0 V | 14 位全标 |
*8 从.35 带宽和上升时间乘积中计算得出。
18 从公式“上升时间 = 0.35/(典型带宽)”中计算得出。
电接口采样模块特点 (续)
| 型号 | 型号垂直灵敏度范围 | DC 垂直电压 精度, 单点, 在补偿温度± 2℃ |
典型阶跃响应畸变 | RMS 噪声*7 |
|---|---|---|---|---|
| 80E10 | 10 mV- 1.0 V 全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上; +6%, -10% 或更低, 在阶跃跳变后第一个400 ps 上; +0%, -4% 或更低, 在阶跃跳变后 400 ps-3 ns 的区域上;+1%, -2% 或更低, 在阶跃跳变后3 ns - 100 ns 的区域上; ± 1%,在阶跃跳变后100 ns 后 |
50 GHz: 600 μV, ≤700 μV 40 GHz: 370 μV, ≤480 μV 30 GHz: 300 μV, ≤410 μV |
| 80E09 | 10 mV-1.0 V 全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在阶跃跳变前100 ns 后 60 GHz: 450μV, 10 ns - 20 ps 的区域上;+6%,-10% 或更低, 在阶跃跳变后第一个400 ps 上; +0%, -4% 或更低, 在阶跃跳变后 400 ps - 3 ns 的区域上; +1%, -2% 或更低, 在阶跃跳变后3 ns-100 ns 的区域上; ± 1%, 在阶跃跳变后 |
60 GHz: 450 μV, ≤600 μV 40 GHz: 330 μV, ≤480 μV 30 GHz: 300 μV, ≤410 μV |
| 80E08 | 10 mV- 1.0 V 全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上; +6%,-10% 或更低, 在阶跃跳变后第一个400 ps 上; +0%, -4% 或更低, 在阶跃跳变后 400 ps - 3 ns 的区域上; +1%, -2% 或更低, 在阶跃跳变后 3 ns - 100 ns 的区域上; ± 1%, 在阶跃跳变后100 ns 后 |
30 GHz: 300 μV, ≤410 μV 20 GHz: 280 μV, ≤380 μV |
| 80E07 | 10 mV- 1.0 V全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 1% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上; +6%, -10% 或更低, 在阶跃跳变后 第一个400 ps 上; +0%, -4% 或更低, 在阶跃跳变后 400 ps - 3 ns 的区域上; +1%, -2% 或更低, 在阶跃跳变后 3 ns - 100 ns 的区域上; ± 1%, 在阶跃跳变后100 ns 后 |
30 GHz: 300 μV, ≤410 μV 20 GHz: 280 μV, ≤380 μV |
| 80E06*18 | 10 mV - 1.0 V 全标 | ±[2 mV + 0.007 偏置) + 0.02 (垂直值 - 偏置)] | ± 5% 或更低, 在阶跃跳变后 第一个300 ps 上 | 1.8 mV, ≤2.4 mV (最大值) |
| 80E04 | 10 mV - 1.0 V 全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 3% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上; +10%, -5% 或更低, 在阶跃跳变后第一个 300 ps 上n; ± 3% 或更低, 在阶跃跳变后300 ps - 5 ns 的区域上; ± 1% 或更低, 在阶跃跳变后 5 ns - 100 ns 的区域上; 0.5%, 在阶跃跳变后100 ns 后 | 600 µV, ≤1.2 mV (最大值) |
| 80E03 | 10 mV-1.0 V 全标 | ±[2 mV + 0.007 (偏置) + 0.02 (Vertical Value - Offset)] | ± 3% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上; +10%, -5% 或更低, 在阶跃跳变后第一个 300 ps 上n;± 3% 或更低, 在阶跃 跳变后300 ps - 5 ns 的区域上; ± 1% 或更低, 在阶跃跳变后 5 ns - 100 ns 的区域上; ± 0.5%, 在阶跃跳变后100 ns 后 |
600 µV, ≤1.2 mV (最大值) |
| 80E01 | 10 mV -1.0 V全标 | ±[2 mV + 0.007 (偏置) + 0.02 (垂直值 - 偏置)] | ± 3% 或更低, 在阶跃跳变前 10 ns - 20 ps 的区域上;+12%, -5% 或更低, 在阶跃跳变后第一个 300 ps 上n; +5.5%, -3% 或更低, 在阶跃跳变后300 ps - 3 ns 的区域上; ± 1% 或更低, 在阶跃跳变后3 ns - 100 ns 的区域上; ± 0.5%, 在阶跃跳变后100 ns |
*7 所示的值是保证值，斜体部分除外，斜体部分表示典型值。
18 从公式“上升时间 = 0.35/(典型带宽)”中计算得出。

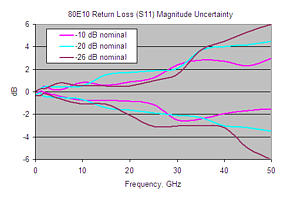

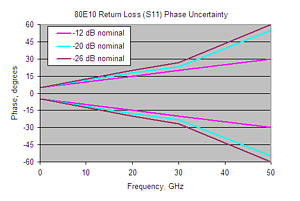

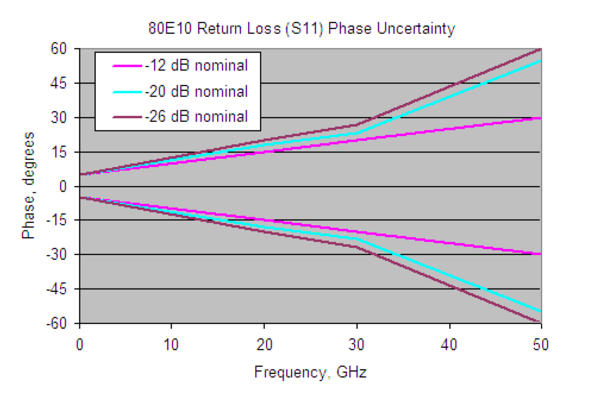

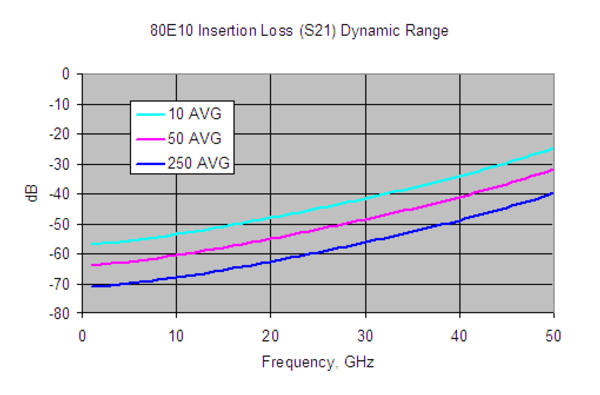

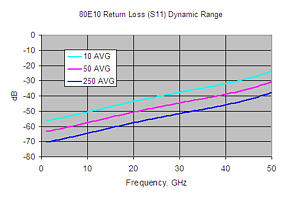

S 参数性能特点 (80E10)
测量条件
- 在DSA8200 手册中规定的正确预热之后执行所有测量
- 使用标准S 参数动态范围测量方法，确定模块的动态范围
- 不确定性结果从各种设备中推导得出，平均250 次
- 由于RMS 本底噪声较低，可以选择80E10 模块上较低的带 宽设置，实现更好的动态范围
- 测量结果适用于单端测量或差分测量
动态范围
不确定性
电接口采样模块的物理特点
| 型号 | 外观尺寸(毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|---|
| 宽 | 高 | 厚 | 净重 | |
| 80E10*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E09*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E08*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E07*19 | 55/2.2 | 25/1.0 | 75/3.0 | 0.175/0.37 |
| 80E06 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E04 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E03 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
| 80E01 | 79/3.1 | 25/1.0 | 135/5.3 | 0.4/0.87 |
*19 远程模块特点
80A05 和80A07 电气时钟恢复模式
| 产品特性/ 特点 | 80A05 | 80A07 | ||
|---|---|---|---|---|
| 标配 | 选项10G | |||
| 支持的技术数据 | ||||
| 列举的标准 | ||||
| OC3/STM1 | 155.52 Mb/s | ▪ | ▪ | ♦*20 |
| OC12/STM4 | 622.08 Mb/s | ▪ | ▪ | ▪ |
| 光纤通道 | 1.063 Gb/s | ▪ | ▪ | ▪ |
| 千兆位以太网 | 1.25 Gb/s | ▪ | ▪ | ▪ |
| SAS Gen I | 1.50 Gb/s | ♦*21 | ♦*21 | ▪ |
| 2 GB 光纤通道 | 2.125 Gb/s | ▪ | ▪ | ▪ |
| OC48/STM16 | 2.488 Gb/s | ▪ | ▪ | ▪ |
| 2 GB 以太网 | 2.50 Gb/s | ▪ | ▪ | ▪ |
| PCI Express I | 2.50 Gb/s | ♦*21 | ♦*21 | ▪ |
| Infiniband® | 2.50 Gb/s | ▪ | ▪ | ♦*20 |
| 2.5G G.709 FEC | 2.666 Gb/s | ▪ | ▪ | ♦*20 |
| SAS Gen II | 3.0 Gb/s | ♦*21 | ♦*21 | ▪ |
| XAUI, 10GBase-X | 3.125 Gb/s | ▪ | ▪ | ♦*20 |
| 10GB光纤通道l x4 | 3.188 Gb/s | ▪ | ▪ | ♦*20 |
| 4 GB光纤通道 | 4.25 Gb/s | ▪ | ▪ | ▪ |
| FB-DIMM1 | 3.2, 4.0, 4.8 Gb/s | ♦*20,*21 | ▪ | |
| PCI Express II | 5.0 Gb/s | ♦*20,*21 | ▪ | |
| FB-DIMM2 | 4.8, 6.4, 8.0, 9.6 Gb/s | ♦*20,*21 | ▪ | |
| OIF CEI | 6+ Gb/s | ♦*20 | ▪ | |
| 2x XAUI | 6.25 Gb/s | ▪ | ♦*20 | |
| 8 GB光纤通道*6 | 8.50 Gb/s | ▪ | ||
| OC192/STM64 | 9.953 Gb/s | ▪ | ▪ | |
| XFP/XFI | 9.95-11.2 | ♦*20 | ▪ | |
| 10GBase-W | 9.953 Gb/s | ▪ | ♦*20 | |
| 10GBase-R*6 | 10.31 Gb/s | ▪ | ▪ | |
| 10GB 光纤通道 | 10.51 Gb/s | ▪ | ♦*20 | |
| G.975 FEC | 10.66 Gb/s | ▪ | ♦*20 | |
| G.709 FEC | 10.71 Gb/s | ▪ | ♦*20 | |
| OIF CEI | 11+ Gb/s | ♦*20 | ▪ | |
| 10 GbE 带 FEC | 11.10 Gb/s | ▪ | ♦*20 | |
| 超级 FEC | 12.50 Gb/s | ▪ | ♦*20 | |
| 固件版本在2.4.x 以上的8000 系列还 支持列举的其它 标准速率 | ||||
| 自定义(用户指定)速率的 时钟恢复范围(除上面列出 的速率以外的速率) |
50 Mb/s to 3.188 Gb/s 4.25 Gb/s |
50 Mb/s to 3.188 Gb/s 3.267 to 4.25 Gb/s 4.900 to 6.375 Gb/s 9.800 to 12.60 Gb/s |
100 Mb/s to 12.5 Gb/s 连续 | |
| 灵敏度(时钟恢复锁定，为每个输入提供差分数据) | ||||
| 支持最低2.70 Gb/s的速率 |
差分≤8 mVp-p 单端 10 mVp-p |
差分15 mV (典型值) 单端 30 mV (典型值) | ||
| 2.70 to 11.19 Gb/s |
差分 ≤12 mVp-p 单端 15 mVp-p | |||
| 11.19 to 12.60 Gb/s |
差分≤15 mVp-p 单端20 mVp-p | |||
*6 8.5GFC 滤波器草议版本。T11 委员会在2008 年4 月会议上重新定义了这个 滤波器。T11 委员会在2009 年4 月定义的新型8.5GFC 滤波器与10BASE-R 10.313G 滤波器完全相同，只用于80C12 选项10G 模块；标为10BASE-R。
20 没有列举的标准，但作为自定义速率支持这一标准。
21 不支持扩频时钟。
DSA8200 主机物理特点
| 外观尺寸(毫米/ 英寸) | 重量 (公斤/ 磅) | ||
|---|---|---|---|
| 宽 | 高 | 宽 | 高 |
| 457毫米(18 英寸) | 343 毫米(18 英寸) | 419 毫米(18 英寸) | 21 公斤(46 磅) |
计算机系统和外设
| 特点 | 说明 |
|---|---|
| 操作系统 | Windows XP |
| CPU | Intel Celeron 2.93 GHz 处理器。 |
| PC系统内存 | 512 MB |
| 硬驱 | 背面板可拆卸硬驱，40?GB 容量。 |
| DVD-ROM/CD-RW 驱动器 | 前面板DVD 只读/CD 读写驱动器，带有光盘刻录软件。 |
前面板输入/ 输出端口
| 特点 | 说明 |
|---|---|
| Front Panel | |
| USB 2.0 端口 | 一个USB2.0 连接器。 |
| 防静电连接 | 香蕉式插座连接器, 1 兆欧。 |
| 发直接输入 | 触参阅触发系统技术数据。 |
| 触发预定标输入 | 参阅触发系统技术数据。 |
| 内部时钟 输出 | 参阅触发系统技术数据。 |
| 外部10 MHz 参考输入 |
最大± 5 V。 |
| DC 校准输出 | 最大± 1.25 V。 |
| 背面板 | |
| USB 端口 | 4 个USB2.0 连接器。 |
| 并行端口 | IEEE 1284, DB-25 连接器。 |
| LAN 端口 | RJ-45连接器, 支持10Base-T, 100Base-T。 |
| 串行端口 | DB-9 COM1 端口。 |
| GPIB | IEEE488.2 连接器。 |
| VGA 视频端口 | DB-15 母头连接器; 连接第二部监视器，使 用双监视器显示模式。 |
| 示波器VGA 视频端口 | DB-15 母头连接器, 连接显示示波器屏幕， 包括外部监视器或投影仪上的实时波形。 |
| 选通触发输入 | 选通触发输入(仅选项GT); 参阅触发系统技术数据。 |
操作要求
| 特点 | 特点说明 |
|---|---|
| 功率要求 | |
| 线路电压 和频率 | 100 to 240 VAC ±10% 50/60 Hz |
| 115 VAC ±10% 400 Hz | |
| 环境特点 | |
| 温度 | |
| 工作温度 | +10 °C - +40 °C |
| 非工作温度 | -22 °C - +60 °C |
| 相对湿度 | |
|
工作湿度 (没有安装软盘 和光盘时): |
40℃以下时相对湿度为20％至80％ (40℃时相对湿度额定值上限降至45％)。 |
| 非工作湿度： | 60℃以下时相对湿度为5％至90％ (+60℃时相对湿度额定值上限降至20％)。 |
| 高度 | |
| 工作高度 | 3,048 米(10,000 英尺)。 |
| 非工作高度 | 12,190 米(40,000 英尺)。 |
| 电磁兼容性 | 89/336/EEC |
| 安全标准 | UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 |
订货信息
DSA8200 数字串行分析仪采样示波器
包括： 用户手册, 快速参考卡, 兼容MS Windows XP 的键盘和 鼠标, 触摸屏铁笔, 联机帮助, 编程人员在线指南, 电源线。在 配有OpenChoiceTM 软件时，泰克增强了测试和测量分析，可 以在开放的Windows 示波器上全面集成第三方软件。泰克通 过与业内领导者National Instruments和The MathWorks合作， 在泰克所有开放的Windows 示波器上都提供了这些公司的软 件程序实例。.
选项
| 选项 | 说明 |
|---|---|
| 选项GT | 选通触发。 |
|
选项 JNB 选项 JNB01 |
基本和高级抖动、噪声和BE 分析软件。
|
服务选项
| 选项 | 说明 |
|---|---|
| 选项C3 | 三年校准服务 |
| 选项C5 | 五年校准服务 |
| 选项D1 | 校准数据报告 |
| 选项 D3 | 三年校准数据报告 (要求选项C3) |
| 选项 D5 | 五年校准数据报告 (要求选项C3) |
| 选项R3 | 三年维修服务 |
| 选项R5 | 五年校准服务 |
国际电源插头选项
| 选项 | 说明 |
|---|---|
| 选项A0 | 北美插头。 |
| 选项 A1 | 欧洲通用插头。 |
| 选项A2 | 英国插头。r |
| 选项A3 | 澳大利亚插头。 |
| 选项A4 | 240 V, 北美电源插头。 |
| 选项A5 | 瑞士插头。 |
| 选项A10 | 中国电源插头。 |
| 选项A99 | 不带电源线。 |
其它配件
| 配件 | 说明 |
|---|---|
| 采样模块扩展电缆(2 米) | 订购80N01 (不能兼容80E10, 80E09, 80E08 或80E07 模块)。 |
| SlotSaver 适配器扩展电缆 | 在从主机外部工作时，为80A06 提供电源和控制功能，节约了插槽空间(兼容80A06 和 80A02)。订购174-5230-00。 |
| 82A04 滤波器2 GHz | 滤波器套件，用于2 GHz-4 GHz 频率的非正弦曲线相位参考时钟信号。订购020-2566-00。 |
| 882A04 滤波器4 GHz | 滤波器套件，用于2 GHz-4 GHz 频率的非正弦曲线相位参考时钟信号。订购020-2567-00。 |
| 82A04 滤波器6 GHz | 滤波器套件，用于2 GHz-4 GHz 频率的非正弦曲线相位参考时钟信号。订购020-2568-00。 |
| 2X 衰减器(SMA 公头到母头) | DC - 18 GHz。订购015-1001-01。 |
| 5X 衰减器(SMA 公头到母头) | DC - 18 GHz。订购015-1002-01。 |
| 连接器适配器 | (2.4 mm 或1.85 mm 公头到2.92 mm 母头) DC - 40 GHz。订购011-0157-00。 |
| 电源分路器 | 50 欧姆, 阻抗匹配功率分路器, SMA 公头到两个SMA 母头。订购015-0705-00。 |
| 机架安装套件 | 订购016-1791-01 |
| 腕带(防静电) | 订购006-3415-04 |
| P7513/P7516 | 13 GHz 和16 GHz TriMode?差分探头，要求80A03 接口模块。 |
| P7260 | 6 GHz 有源FET 探头。要求80A03 接口模块。 |
| P7350 | 5 GHz 有源FET 探头。要求80A03 接口模块。 |
| P7350SMA | 5 GHz 50欧姆差分到单端有源探头。要求80A03接口模块。注意，为进行采样，推荐采用P7380 探头、而不是P7350 探头，因为P7380 探头的带宽和信号保真度更高。 |
| P7380SMA | 8 GHz 50 欧姆差分到单端有源探头。要求80A03 接口模块。 |
| P6150 | 9 GHz 无源探头; 探头由质量非常高的20 GHz 探头端部及异常柔软的SMA 电缆组成。为实 现更高的频率性能，可以使用015-0560-00 或列明的部分配套电缆。 |
| P8018 | 20 GHz 单端TDR 探头。推荐使用80A02 模块，以便为采样模块或TDR 模块提供静电保护。 |
| P80318 | 18 GHz 100 欧姆差分阻抗TDR 手持式探头。 |
| 80A01 | 预定标的触发放大器。在带有灵敏度更高的预定标器的DSA8200、CSA8200或TDS8200主机 上不要求80A01。放大器增强了老式TDS8000B 和CSA8000B 主机上的预定标器的灵敏度。 |
| 80A02 | DSA8200 EOS/ESD 保护模块(1 通道)。推荐使用P8018 TDR 探头。 |
| 80A03 | 可以在DSA8200 或8000 系列采样示波器上使用两个泰克P7000 系列TekConnectTM 探头。 |
| 82A04 | 低抖动采集使用的相位参考模块(带触发器或不带触发器)。接受2 GHz - 25 GHz 的信号 (在8 GHz 以下时可能要求外部滤波器)，或在配有选项60G 时接收60 GHz 的信号。 |
| 80A05 | 电接口时钟恢复模块，适用于电接口信号和80C12。 |
| 标准版本的 支持下述范围的信号： |
50 Mb/s - 2.700 Gb/s 2.700 Gb/s - 3.188 Gb/s 4 GB 光纤通道4.250 Gb/s 速率。 |
| 选项10G 增加了下述范围： |
3.267 Gb/s - 4.250 Gb/s 4.900 Gb/s - 6.375 Gb/s 9.800 Gb/s - 12.60 Gb/s |
| 80A06 | 80SJNB 抖动分析套件使用的PatternSync 模块。程控分路器，用来从最长223 的码型中生成 触发脉冲。 |
| 80A07 | 电接口时钟恢复模块。对100 Mb/s - 12.5 Gb/s 连续范围内所有最常见的电气标准，80A07 都从串行数据流中恢复时钟，适用于电接口信号和80C12。 |
| 80SJNB基本版 | 80SJNB 基本版抖动、噪声和BER分析软件。可以把抖动和噪声分成构成成分，非常准确地计 算眼图张开程度和BER。另请参阅选项JNB/JNB01。 |
| 80SJNB 高级版 | 80SJNB 高级版增加了均衡、通道仿真、夹具反嵌功能。另请参阅选项JNB/JNB01。 |
互连电缆 (第三方)
泰克建议在订货时这些高带宽产品使用优质高性能互连电缆， 以最大限度地降低测量劣化和变化。下面列出的W.L. Gore & Associates 的电缆组件兼容80Exx 模块的2.92 mm、2.4 mm 和1.85 mm 连接器接口。如果想订购这些组件，请与Gore 联 系，电话：(800) 356-4622，网址www.gore.com/tektronix
校准套件和配件 (第三方)
为便于使用新的80E10、80E08 和80E04 电接口TDR 模块和 IConnect® 进行S 参数测量，建议使用Maury Microwave 提供 的高精度校准套件、适配器套件、节约连接器装置、架空线、 扭矩扳手和连接器量规。这些组件(参阅www.maurymw.com/tektronix.htm), 兼容80Exx模块的2.92 mm、2.4 mm和1.85 mm 连接器接口。可以与Maury Microwave联系，订购校准套件及 其它组件。
互连电缆
| 电缆 | 频率 | 连接器 | 长度 |
|---|---|---|---|
| 015-0560-00 (450 mm/18 英寸; 20 GHz时损耗为1 dB)电缆 是一种优质电缆，建议用于高达20 GHz 的工作中。 | |||
| 台式测试电缆组件 | |||
| TEK40PF18PP | 40 GHz | 2.92 公头 | 18.0 英寸 |
| TEK50PF18PP | 50 GHz | 2.4 公头 | 18.0英寸 |
| TEK65PF18PP | 65 GHz | 1.85公头 | 18.0英寸 |
| 电接口采样模块使用的高频互连电缆 | |||
| TEK40HF06PP | 40 GHz | 2.92 公头 | 6.0 英寸 |
| TEK40HF06PS | 40 GHz | 2.92 公头; 2.92母头 | 6.0 英寸 |
| TEK50HF06PP | 50 GHz | 2.4 公头 | 6.0 英寸 |
| TEK50HF06PS | 50 GHz | 2.4 公头; 2.4 母头 | 6.0 英寸 |
| TEK65HF06PP | 65 GHz | 1.85 公头 | 6.0 英寸 |
| TEK65HF06PS | 65 GHz | 1.85 公头, 1.85 母头 | 6.0 英寸 |
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
品牌推荐 |
||
|
||
|
Copyright© 2022 All Rights Reserved. 深圳市嘉惠捷科技有限公司 版权所有 [粤ICP备11090750号] [法律顾问] 公司地址：深圳市南山区西丽牛成路221号8楼 邮编：518000 在线QQ服务:  销售服务热线：13715327187 电话：0755-86016691 传真：0755-86016691回收热线：13982098642 E-mail:sales@test-e.com |
