主要特点和优点

Key Performance Specifications

• 11 GHz, 500 MHz, 350 MHz 带宽型号
• 4 通道型号
• 16 条数字通道(MSO 系列)
• 所有通道上高达5 GS/s 的采样率
• 所有通道上10 M 点的记录长度
• >50,000 wfm/s 的最大波形捕获速率
• 成套高级触发

简便易用功能

• Wave Inspector® 控制功能，轻松导航和自动搜索波形数据
• 29 种自动测量FFT 分析，简化波形分析
• TekVPI® 探头接口支持有源探头、差分探头和电流探头，自
• 动定标和确定单位
• 10.4 英寸(264 mm) XGA 彩色显示器
• 体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)

连接能力

• 前面板上提供了USB 2.0 主机端口，后面板上有两个端口， 迅速简便地存储数据、进行打印及连接USB 键盘
• 后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印 兼容PictBridge® 的打印机
• 集成10/100 以太网端口，用于联网和视频输出端口，把示 波器显示画面导出到监视器或投影仪上

选配串行触发和分析功能

• I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项

混合信号设计和分析(MSO 系列)

• 并行自动触发、解码和搜索功能
• 每条通道独立设置门限
• 多通道建立时间和保持时间触发
• MagniVuTM 高速采集技术，在数字通道上提供了60.6 ps 的 精细定时分辨率

选配应用支持

• 电源分析
• HDTV 和自定义视频分析

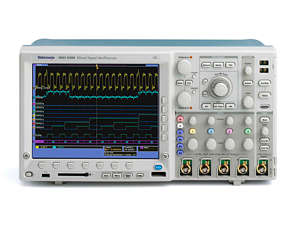

多功能混合信号设计调试工具

通过MSO/DPO4000系列示波器，您可以使用一台仪器查看模 拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式 系统设计中的问题。由于高达1 GHz的带宽及所有通道上5倍 的过采样率，您可以获得必要的性能，查看快速变化的信号细 节。MSO/DPO4000 上所有通道标配高达10 M 点的深记录长 度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
泰克MSO/DPO4000系列示波器的数字荧光技术可以快速查看 异常信号，Wave Inspector® 控制功能可以迅速导航波形，其 可以自动进行串行总线和电源分析，为您提供了所需的多功能 工具，简化和加快了复杂设计的调试工作。

完善的功能加快每个调试阶段的工作速度

从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析 事件特别和设备行为，MSO/DPO4000系列提供了一套强大的 功能，加快了每个设计调试阶段的工作速度。

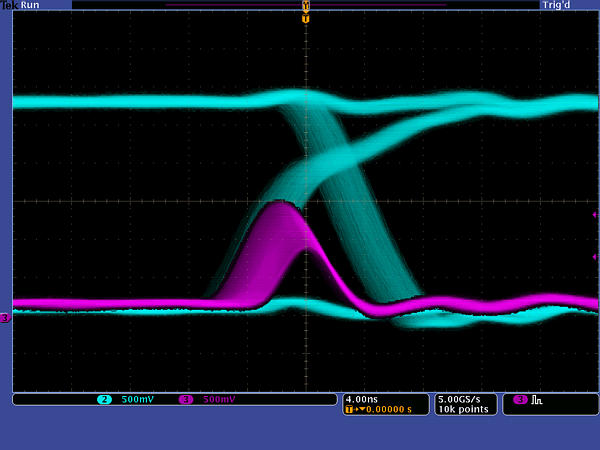

发现- 快速波形捕获速率(超过50,000 wfm/s)最大限度地提高捕获 难检毛刺和其它偶发事件的概率。

发现

如果想调试设计问题，首先必须知道存在问题。每个设计工程 师都要用大量的时间查找设计中的问题，如果没有合适的调试 工具，这项任务耗时长、非常麻烦。MSO/DPO4000 系列提供 了业内最完整的信号查看功能，可以迅速了解设备的实际操 作。快速波形捕获速率(每秒捕获超过50,000个波形)可以在几 秒钟内查看毛刺和其它偶发瞬态信号，揭示设备问题的真正特 点。带有辉度等级的数字荧光显示器通过加强发生频率较高的 信号区域，来显示信号活动的历史信息，从而以可视方式显示 异常事件的发生频次。

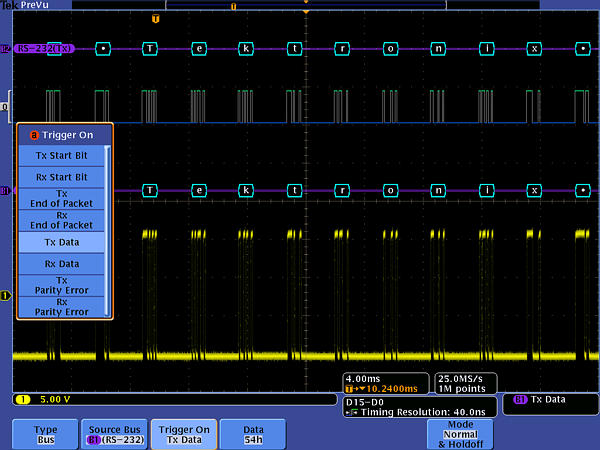

捕获-触发经过RS-232总线的特定发送数据包。一套完整的触发 功能(包括特定串行数据包内容触发)保证您可以迅速捕获感兴趣的 事件。

捕获

发现设备问题只是第一步，然后，您必须捕获感兴趣的事件， 以确定根本原因。

MSO/DPO4000系列提供了一套完整的触发功能，包括矮脉冲 触发、逻辑触发、脉宽/ 毛刺触发、建立时间/ 保持时间违规触 发、串行数据包触发和并行数据触发，帮助您迅速找到事件。 由于高达10 M 点的记录长度，您可以在一次采集中捕获许多 感兴趣的事件，甚至包括数千个串行数据包，以进一步进行分 析，同时保持高分辨率，放大精细的信号细节。

从触发特定数据包内容到自动以多种数据格式解码，MSO/ DPO4000 系列为业内最广泛的串行总线提供了集成支持，包 括I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。能够同时解码最多两条串行总线和/或并行 总线，意味着您可以迅速了解系统级问题。

为进一步帮助您调试复杂的嵌入式系统中的系统级交互， MSO4000 系列除模拟通道外，还提供了16 条数字通道。由于 数字通道全面集成到示波器中，您可以触发所有输入通道，自 动实现所有模拟信号、数字信号和串行信号时间相关。 MagniVuTM高速采集技术可以采集触发点周围精细的信号细节 (高达60.6 ps 分辨率)，实现精密测量。MagniVu 对进行准确 的定时测量对关重要，包括建立时间和保持时间测量、时钟延 迟、信号偏移和毛刺检定。

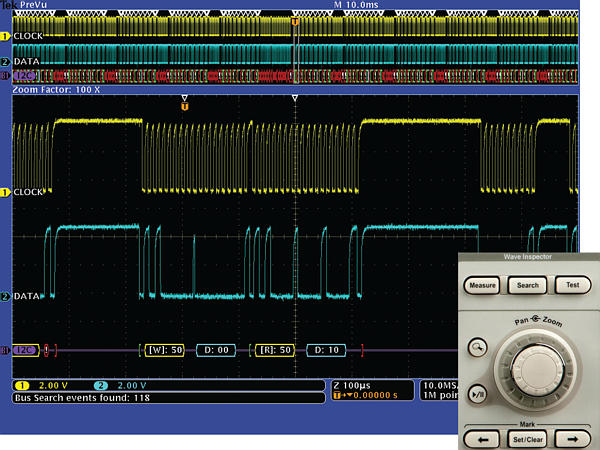

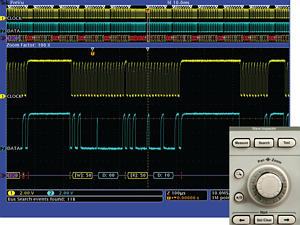

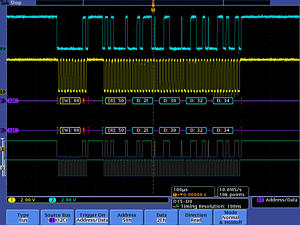

搜索－ I2C 解码，显示Wave Inspector 对Address 值50 的搜索结 果。Wave Inspector 控制功能在查看和导航波形数据方面提供了 前所未有的效率。

搜索

如果没有适当的搜索工具，在长波形记录中找到感兴趣的事件 可能会耗费大量的时间。随着当前记录长度超过1M数据点，确 定事件位置可能要滚动几千屏信号活动。

由于其创新的Wave Inspector® 控制功能，MSO/DPO4000 系 列提供了业内最完善的搜索和波形导航能力。这些控制功能加 快了记录卷动和放大速度。由于独特的应力感应系统，您可以 在几秒钟内，从记录一端移到另一端。用户标记可以标出以后 您可能要参考的任何位置，以便进一步进行调查。您也可以自 动搜索记录，找到自定义指标。Wave Inspector将立即搜索整 个记录，包括模拟数据、数字数据和串行总线数据。它将自动 标记每次发生的指定事件，从而可以迅速在事件之间移动。

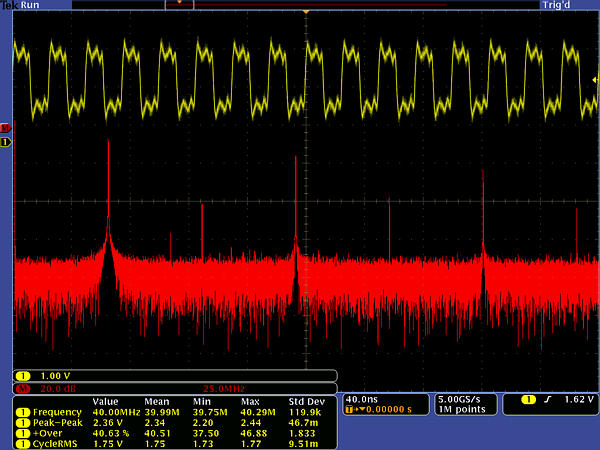

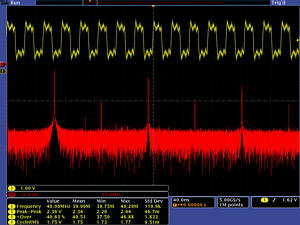

分析－脉冲式信号FFT 分析。一套完善的集成分析工具，加快设 计性能的检验速度。

分析

检验原型性能与仿真数据相符及满足项目设计目标要求分析其 行为，涉及的任务包括简单地检查上升时间和脉冲，到完善的 功率损耗分析和考察噪声来源。

MSO/DPO4000系列提供了一套完善的集成分析工具，包括基 于波形和基于屏幕的光标、29种自动测量、高级波形数学运算 (包括任意公式编辑)、FFT 分析和趋势图，以可视方式确定测 量怎样随时间变化。另外它还为串行总线分析、电源设计及视 频设计和开发提供了专用应用支持。

对扩展分析，National Instrument 公司LabVIEW Signal ExpressTM Tektronix Edition软件提供了200多种内置函数，包
括时域和频域分析、极限测试、数据记录和定制报告。

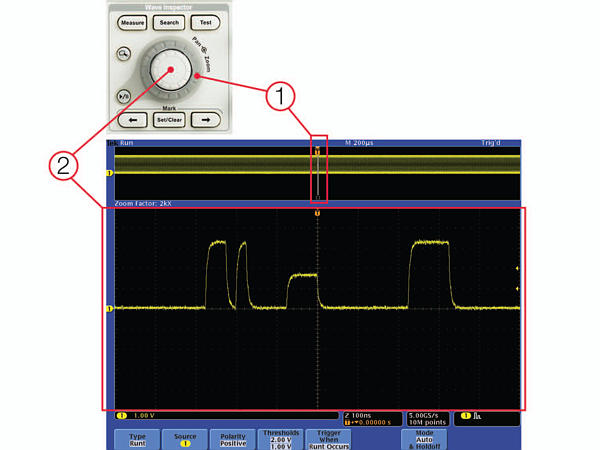

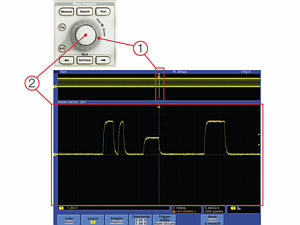

Wave Inspector 控制功能提供了前所未有的波形数据查看、导航 和分析效率。旋转外部卷动控制装置(1)，查看10 M 点记录。在几 秒钟内从开头到达结尾。看到感兴趣的东西、想查看更多细节？只 需旋转内部缩放控制装置(2)就可以了。

Wave Inspector® 导航和搜索

10M点记录长度代表着几千屏的信息。通过业内最优秀的导航 和搜索工具Wave Inspector，MSO/DPO4000系列可以在几秒 钟内找到事件。

放大/ 卷动

专用两级前面板旋钮可以直观地控制缩放和卷动显示。内部旋 钮调节缩放系数(或缩放标度)，顺时针旋转，可以激活缩放，逐 渐提高放大系数；反时针旋转，可以降低放大系数，最终关闭 缩放功能。您不必再经过多个菜单，调节缩放视图。外部旋钮 在波形中卷动缩放框，迅速得到用户感兴趣的波形部分。外部 旋钮还采用应力感应式设计，确定卷动波形的速度。外部旋钮 旋转得越快，缩放框卷动的速度越快。通过反方向旋转旋钮， 可以改变卷动方向。

播放/ 暂停

在寻找异常事件或感兴趣的事件时，前面板上的专用播放/ 暂 停按钮在显示屏中自动滚动播放波形。播放速度和方向使用直 观的卷动旋钮进行控制。旋钮旋转得越快，波形滚动速度越快。 通过反方向旋转旋钮，可以改变卷动方向。

搜索步骤1：确定要查找的项目。


搜索步骤2：Wave Inspector自动搜索和记录每个事件，并用空心 白三角标记事件。然后可以使用Previous 和Next 按钮，从一个事 件跳到下一个事件。

用户标记

在前面板按Set Mark 按钮，可以在波形上放置一个或多个标 记。为在不同标记之间导航，只需在前面板上按Previous(←) 和Next(→)按钮。

搜索标记

Search 按钮可以自动搜索长采集数据，查找用户自定义事 件。搜索标记会高亮度显示所有事件发生，并可以使用前面板 Previous(←)和Next(→)按钮简便地搜索。搜索类型包括边沿、 脉宽/ 毛刺、矮脉冲、逻辑、建立时间和保持时间、上升时间/ 下降时间及I2C、SPI、CAN、LIN、FlexRay、RS232/422/485/ UART 和I2S/LJ/RJ/TDM 数据包内容。

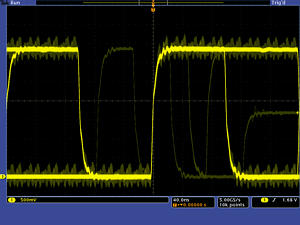

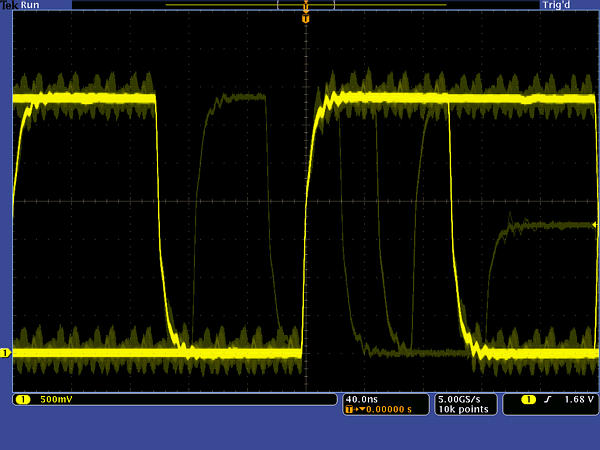

数字荧光技术可以在MSO/DPO4000 系列上实现>50,000 wfm/s 的波形捕获速率和实时辉度等级。

数字荧光技术

MSO/DPO4000系列数字荧光技术使您能够快速了解设备的实 际工作情况。其快速波形捕获速率(>50,000 wfm/s)使您能够以 非常高的概率，迅速查看数字系统中常见的偶发问题，如矮脉 冲、毛刺、定时问题、等等。
波形相互叠加在一起，发生频次高的波形点会变亮。这可以迅 速突出显示发生频次高的事件，在偶发异常事件中，则会突出 显示发生频次低的事件。
通过MSO/DPO4000 系列，您可以选择无限余辉或可变余辉， 确定前一个波形采集在屏幕上停留多长时间，进而可以确定异 常事件的发生频次。

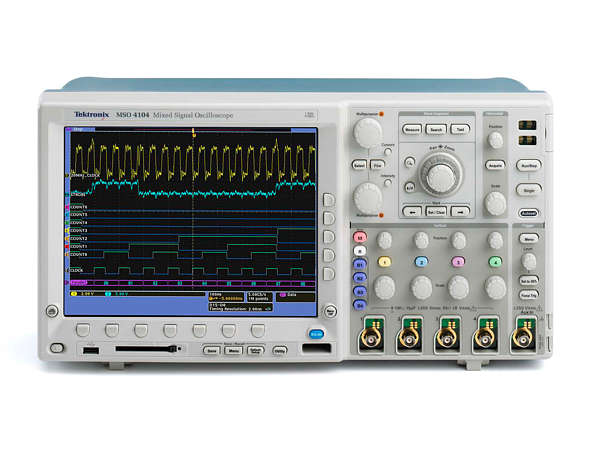

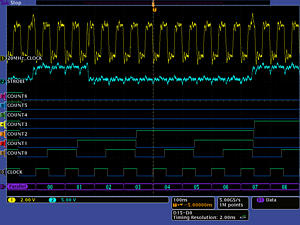

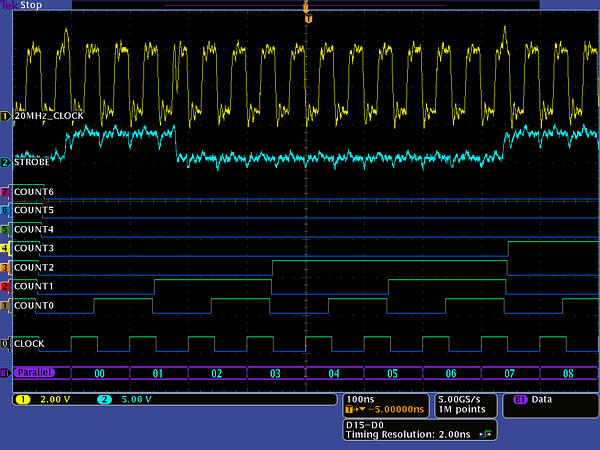

MSO系列提供了16条集成数字通道，可以查看和分析时间相关的 模拟信号和数字信号。

混合信号设计和分析(MSO 系列)

MSO4000系列混合信号示波器提供了16条数字通道。这些通 道紧密集成到示波器的用户界面中，简化了操作，可以轻松解 决混合信号问题。

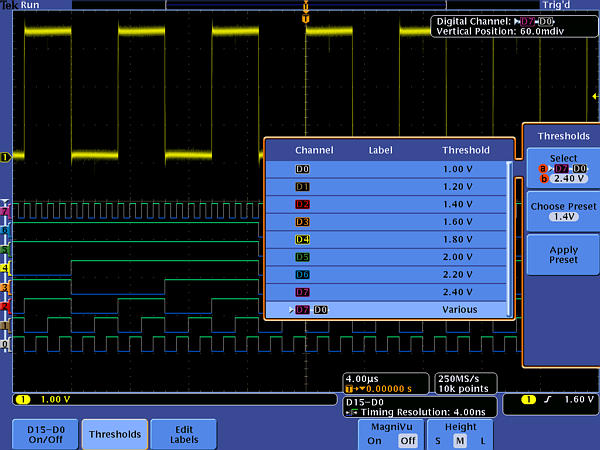

通过带色码的数字波形显示，可以简单地把多条数字通道一起放在 屏幕上，创建一个组，然后作为组移动数字通道。可以为每条通道 设置门限值，支持最多16 个不同的逻辑家族。

带色码的数字波形显示

MSO4000 系列重新界定了查看数字波形的方式。逻辑分析仪 和混合信号示波器都有一个共同的问题，即在缩放程度足够大， 以便数字轨迹在显示屏中保持平坦时，确定数据是1 还是0。 MSO4000系列拥有带色码的数字轨迹，用绿色显示1，用蓝色 显示0。

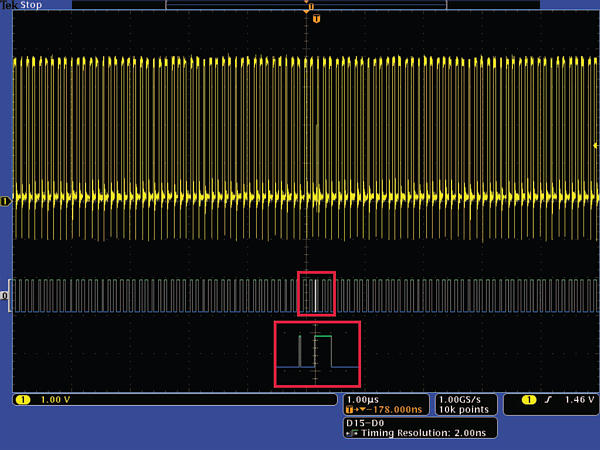

白边表明放大可以获得进一步信息。如这里所示，放大白边会揭示 一个隐藏的毛刺。

在系统检测到多个跳变时，MSO4000 系列多跳变检测硬件会 在显示屏上显示一个白边。白边表示放大或以更快的采样率采 集可以获得更多的信息。在大多数情况下，放大将揭示以前的 设置看不到的脉冲。如果在放得尽可能大时仍有白边，那么这 表示提高下一个采集上的采样率将比以前的设置采集结果揭示 频率更高的信息。

MSO4000 系列允许对数字波形分组，简化通道设置，并使用 USB键盘输入波形标记。通过简单把数字波形排列起来，可以 构成一个组。一旦建立了组，您可以作为一个整体定位该组中 包含的所有通道，大大缩短与单独定位各条通道有关的正常设 置时间。

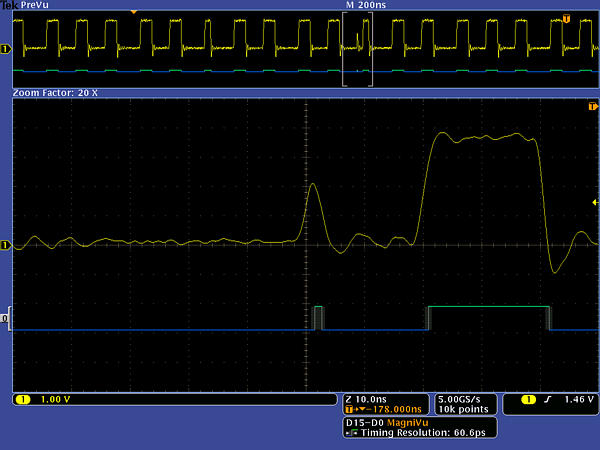

MagniVu高分辨率记录提供了60.6 ps的定时分辨率，可以在数字 波形上进行关键定时测量。

MagniVuTM 高速采集技术

MSO4000 系列上的主数字采集模式将在500 MS/s 时(2 ns 分 辨率)捕获高达10 M点。除主记录外，MSO4000 还提供了一种 超高分辨率记录，称为MagniVu，在高达16.5 GS/s时(60.6 ps) 时采集10,000 点。在每次触发时都采集主波形和MagniVu 波 形，可以在显示屏上随时在运行或停止之间切换。MagniVu的 定时分辨率明显要比市场上类似的MSO 精细，在数字波形上 进行关键定时测量时让您放心。

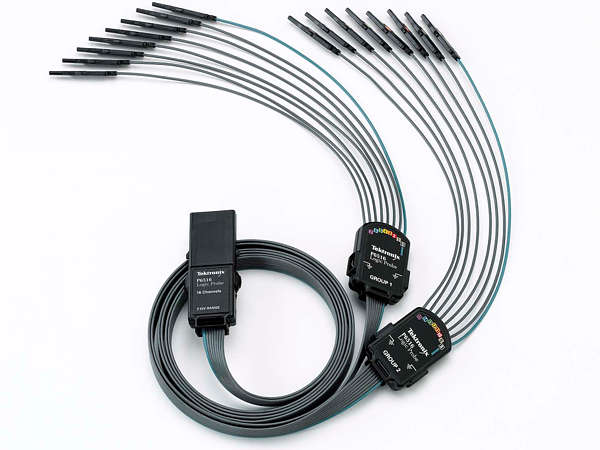

P6516 MSO探头提供了两个8通道适配夹，简化了与设备的连接。

P6516 MSO 探头

这种独特的探头设计提供了两个8通道适配夹。每条通道末尾 采用新型探头端部设计，包括一个隐藏式接地，简化了与被测 设备的连接。每个适配夹在第一条通道上的同轴电缆颜色为蓝 色，识别起来非常简便。公共接地采用自动推进式连接器，可 以简便地建立自定义接地，连接被测设备。在连接到方形针脚 上时，P6516 有一个适配器，连接探头头部，与探头端部齐平 延长探头接地，从而可以连接到头部针脚。P6516 提供了杰出 的电气特点，而其应用的负荷只有3 pF。

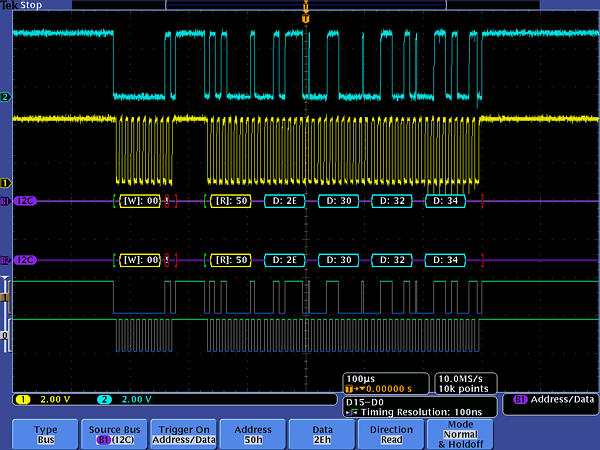

触发经过I2C总线的特定数据包。黄色波形是时钟，蓝色波形是数 据。总线波形提供了解码的数据包内容，包括Start、Address、 Read/Write、Data 和Stop。

串行触发和分析(选配)

在串行总线上，一个信号中通常包括地址信息、控制信息、数 据信息和时钟信息，而很难隔离感兴趣的事件。MSO/DPO4000 系列为调试串行总线提供了一套强大的工具，支持I2C、SPI、 CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/ TDM 自动触发、解码和搜索。

串行触发

在流行的串行接口(如I2C, SPI, CAN, LIN, RS232/422/485/ UART 和I2S/LJ/RJ/TDM)上，在包头、特定地址、唯一标识符 等数据包内容上触发采集。

总线显示

可以更高级地组合查看构成总线的各个信号(时钟, 数据, 片选 等)，可以更加简便地识别数据包在哪里开始和结束，识别地 址、数据、标识符、CRC 等子数据包成分。

总线解码

厌倦了不得不目视检查波形，计算时钟，确定每个位是1还是0， 把多个位组合成字节，确定十六进制值？让示波器为您完成这些工作！一旦设置了总线，MSO/DPO4000系列将解码总线上 的每个数据包，以十六进制、二进制、十进制( 仅L I N 和 FlexRay)、带符号的十进制(仅I2S/LJ/RJ/TDM)或ASCII (仅RS- 232/422/485/UART)格式显示总线波形中的值。

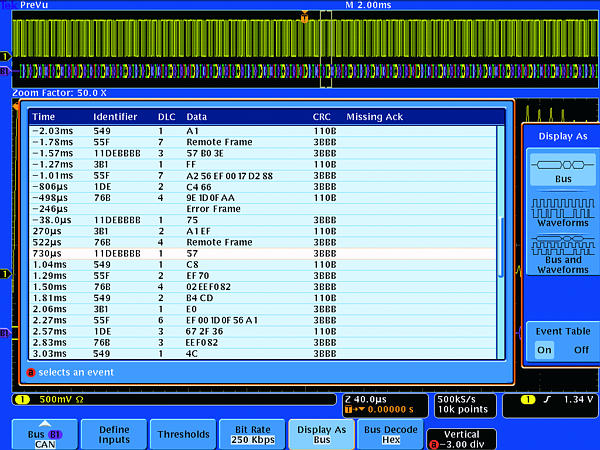

事件表显示长采集中每个CAN 数据包解码后的标识符、DLC、 DATA 和CRC。

事件表

除查看总线波形本身的解码包数据外，您还可以在表格视图中 查看所有捕获的数据包，这在很大程度上与逻辑分析仪上查看 数据的方式类似。它连续列出数据包，包括每个组成部分的栏 目(地址, 数据, 等)。

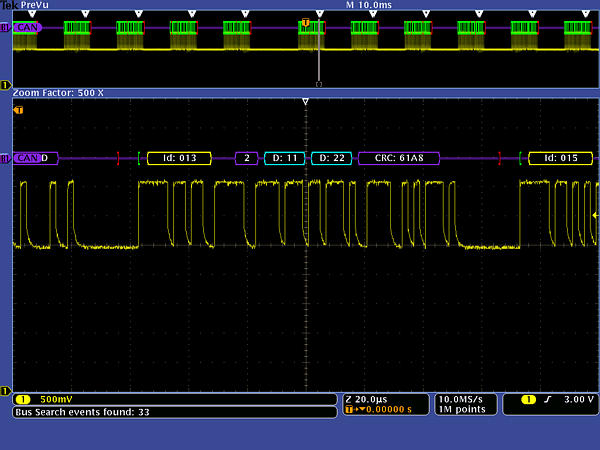

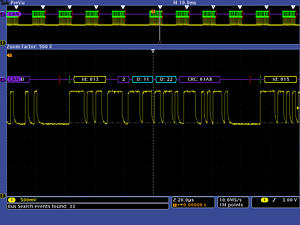

搜索

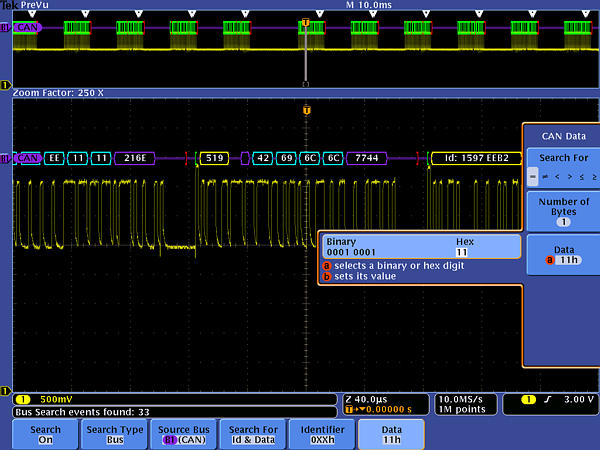

串行触发特别适合隔离感兴趣的事件，但一旦捕获事件、并需 要分析周围数据，您要怎么做？过去，用户必须手动滚动通过 波形，计算和转换位，查看是什么导致了事件。有了MSO/ DPO4000 系列，您可以让示波器根据用户定义的标准搜索采 集的数据，包括串行数据包成分。每次事件发生都用搜索标记 高亮度显示。为在不同标记之间快速搜索，只需在前面板上按 Previous(←)和Next(→)按钮。

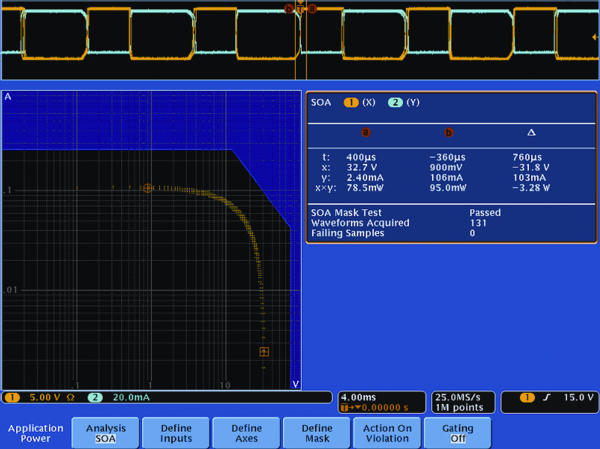

安全工作区测量。自动电源测量功能可以迅速准确地分析常用电源 参数。

电源分析(选配)

消费者对电池工作时间更长的设备及能耗更低的绿色解决方案 的需求正不断提高，要求电源设计人员检定和最小化开关损耗， 以提高能效。此外，必须检定电源的功率电平、输出纯度及到电 源线的谐波反馈，以满足国家和地区电源质量标准。在历史上， 在示波器上进行这些测量及其它电源测量需要手动完成，耗时长， 过程繁琐。MSO/DPO4000系列选配的电源分析工具大大简化了 这些任务，可以迅速准确地分析电源质量、开关损耗、谐波、安 全工作区(SOA)、调制、纹波和转换速率(dl/dt, dV/dt)。电源分析 工具全面集成到示波器中，用户只需按一个键，就可以自动执 行电源测量，而不要求使用外部PC 或复杂的软件设置。

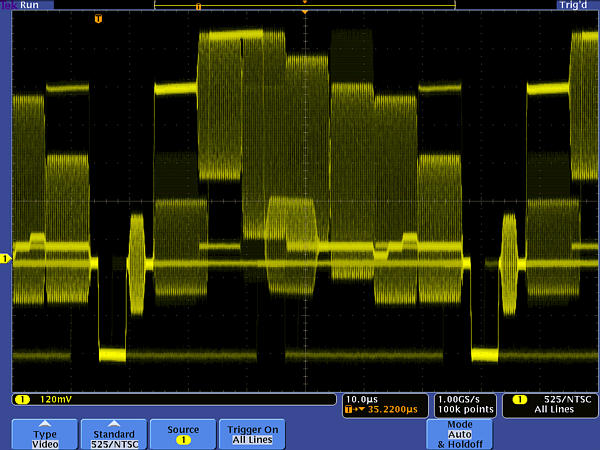

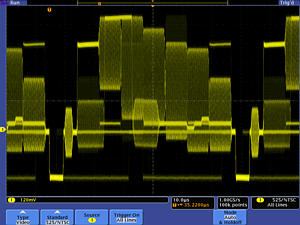

查看NTSC 视频信号，注意DPO 提供的辉度等级视图，其能够表 示时间、幅度和幅度分布随时间变化。

视频设计和开发

许多视频工程师一直对模拟示波器情有独钟，他们认为模拟显 示器上的灰度等级是查看特定视频波形细节的唯一途径。 MSO/DPO4000 系列的快速波形捕获速率配以信号辉度等级 图，提供了与模拟示波器相同的信息，但其详细程度要高得多， 同时提供了数字示波器的全部好处。

IRE和mV 格线、按场触发释抑、视频极性、拥有足够智能、可 以检测视频信号的Autoset 等标配功能，使MSO/DPO4000 系 列成为市场上面向视频应用的最简便易用的示波器。再加上高 达1 GHz的带宽和四条模拟输入，MSO/DPO4000系列为模拟 和数字视频提供了充足的性能。

选配的DPO4VID 视频应用模块进一步扩展了MSO/DPO4000 系列的视频功能。DPO4VID提供了业内最完整的一套HDTV和 自定义(非标准)视频触发功能。

专业设计，让您的工作更轻松

MSO/DPO4000 采用专业设计，让您的工作更轻松。大型高分辨 率显示器会显示错综复杂的信号细节。专用前面板控制功能简化了 操作。前面板上的USB 主机端口可以简便地把屏幕图、仪器设置 和波形数据传送到U 盘上。

大型高分辨率显示器

MSO/DPO4000 系列拥有10.4 英寸(264 mm) XGA 彩色显示 器，可以查看错综复杂的信号细节。

专用前面板控制功能

每条通道独立的垂直控制功能，提供了简单直观的操作。您不 必再在所有四条通道中共享一套垂直控制功能。

连接能力

前面板上的USB主机端口可以简便地把屏幕图、仪器设置和波 形数据传送到U 盘上。后面板包含两个额外的USB 主机端口 和一个USB设备端口，用来从PC远程控制示波器，或连接USB 键盘。USB 设备端口还可以用来直接打印到兼容PictBridge® 的打印机。集成10/100以太网端口可以简便地联网，视频输出 端口可以把示波器显示画面导出到外部监视器或投影仪上。

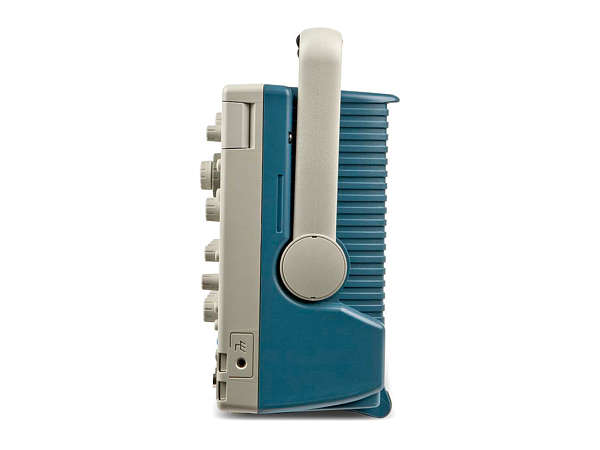

MSO/DPO4000 系列体积小巧，释放了工作台或桌面上宝贵的空 间。

体积紧凑

MSO/DPO4000系列采用紧凑的便携式设计，可以在实验室之 间简便地携带使用，由于深仅5.4 英寸(137 mm)，其节约了测 试台上宝贵的空间。

TekVPI 探头接口简化了探头与示波器的连接。

TekVPI® 探头接口

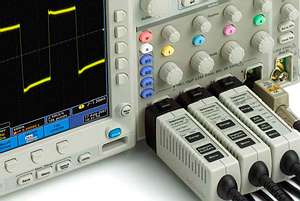

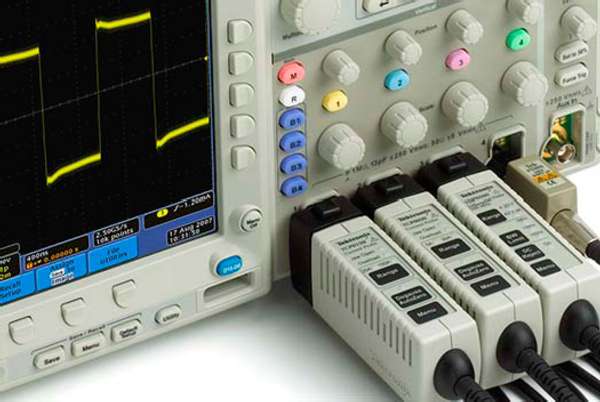

TekVPI 探头接口在探测中确立了简便易用性的标准。TekVPI 探头具有状态指示灯和控制功能，在补偿框中带有一个探头 menu 按钮。这个按钮可以在示波器显示器上启动一个探头菜 单，其中包括探头所有相关设置和控制功能。TekVPI接口采用 新型探头电源管理结构，可以直接连接电流探头。最后，还可 以通过USB、GPIB或以太网远程控制TekVPI探头，在ATE 环 境中提供了用途更加广泛的解决方案。

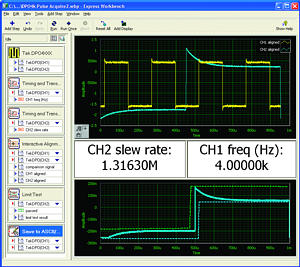

NI LabVIEW SignalExpressTM Tektronix Edition是泰克与National Instruments 联合开发的、为MSO/DPO 系列优化的全面互动的测 量采集和分析软件。

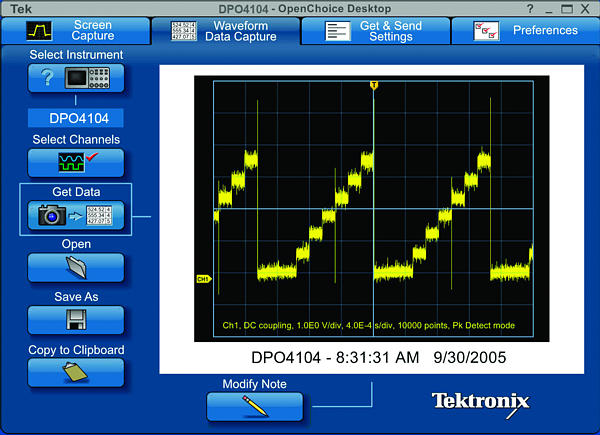

OpenChoice® Desktop 软件可以无缝连接示波器与PC。

扩展分析

使用MSO/DPO4000系列采集数据和进行测量只需简单地把示 波器的USB电缆连接到PC上。每台示波器标配主要应用软件， 如NI LabVIEW SignalExpressTM Tektronix Edition LE、 OpenChoice® Desktop、Microsoft Excel 和Word 工具条，可 以快速简便地直接与Windows PC 通信。

NI LabVIEW SignalExpress Tektronix Edition LE 可以使用直 观的拖放用户界面，即时采集、生成、分析、比较、导入和保 存测量数据和信号，而不要求任何编程。选配的Professional Version 软件提供了200 多种内置函数，实现了额外的信号处 理、高级分析、扫描、极限测试和用户自定义步长功能。对简 单的任务，标配的OpenChoice Desktop软件可以通过USB或 LAN 快速简便地在示波器与PC 之间通信，传送设置、波形和 屏幕图。
