• 面向串行应用和数字应用的3.5 GHz带宽型号
• 面向所有应用的2.5 GHz、1 GHz和500 MHz 带宽型号
• 在一条通道上实现最高40 GS/s 的实时采样速率，在4条通道上实现高达10 GS/s 的实时采样速率
• 高达400 M 样点的记录长度，支持MultiView ZoomTM 功能，迅速浏览信息
• >250,000 wfms/s 的最大波形捕获速率
• 用户可以选择带宽限制滤波器，改善低频测量精度
• MyScope® 定制窗口和鼠标右键菜单，实现杰出的效率
• 事件搜索和标记功能，简便地补偿事件关系
• Pinpoint™ 触发技术，提供了最灵活、性能最高的触发功能，支持1400 多种组合，满足几乎任何触发情况
• 体积小，重量轻
• 业内最大的12.1" XGA 触摸屏
• 通信模板测试
• 从串行数据流中恢复时钟
• 64 位NRZ串行码型触发
• 分离速率高达1.25 Gb/s 的码型相关影响NRZ 串行测试码型触发
• 低速串行协议触发 (I²C,SPI, RS-232, CAN)
• 具体技术软件解决方案，为以太网和USB2.0一致性测试、抖动、定时、眼图、功率测量和DDR存储器总线
  分析提供了内置专业分析系统，提供CAN 和LIN 总线网络设计
• OpenChoice® 软件，采用MicrosoftWindows XP 操作系统，内置组网和扩展分析功能

应用

• 信号完整性、抖动和定时分析
• 验证、调试和检定完善的设计
• 对串行数据流进行满足电信和数据通信行业标准的调试和一致性验证
• 低速串行总线设 (I²C, SPI, CAN, LIN, RS-232)
• 考察瞬态现象
• 功率测量和分析
• 频谱分析

无可比拟的性能和通用性，更好地查看设计，更快地完成工作

DPO7000 系列是新一代数字荧光示波器，同时为设计人员在验证、检定、调试和测试复杂的电子电路设计时面临的棘手信号完整性问题提供了业内最优秀的解决方案。

该系列拥有杰出的信号采集和分析性能、操作简单性和无可比拟的调试工具，加快了处理日常任务的速度。业内最大的屏幕及直观的用户界面，可以简便地获得最大数量的信息。

无可比拟的采集性能

泰克示波器的信号保真度确保您对测量结果的信心

• 在所有型号和所有通道上实现了高采样速率，可以捕获更多的信号细节(瞬变、不理想、快速边沿)
  • 2.5 GHz 型号和3.5 GHz 型号在一条通道上实现了40 GS/s 的采样速率
  • 选项2SR 可将500 MHz 示波器和1GHz示波器的最大实时采样速率翻了一番
• 高带宽，高达3.5 GHz，在2 通道、3通道或4 通道中匹配，采用泰克专有的DSP 增强技术。每条通道上用户可以选择DSP 滤波器，提供了幅度和相位相关功能，并可以扩展到3.5 GHz，在复杂的测量中实现更准确的信号保真度。也可以关闭每条通道上的DSP滤波器，利用真正的2.5 GHz 模拟带宽，满足要求最高原始数据捕获能力的应用需求
• DPO7000系列示波器标配一系列用户可以选择的带宽限制滤波器。这些滤波器在新的频率范围内保持了仪器的带宽滚降特点、平坦度和相位线性度，从而降低了带外噪声对测量的影响。现在，设计人员可以购买一台仪器，满足最高的带宽需求，同时简便地优化仪器，处理频率较低的测量

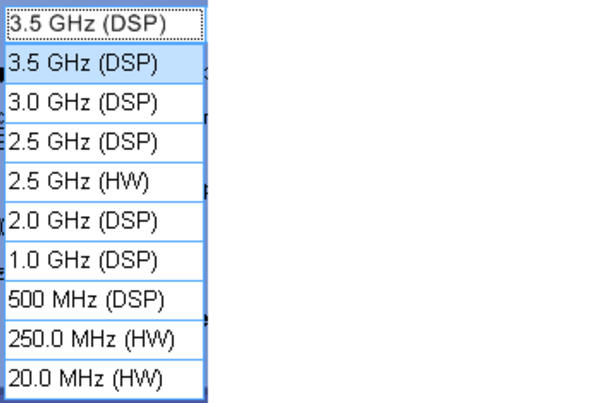

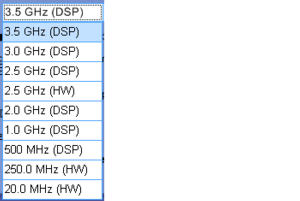

  用户可以选择的带宽限制选项


• 超低抖动本底噪声和垂直精度，适合非常准确的测量
• 业内最长的采集时间，提供了更高的分辨率和最长的时序
  • DPO7000 系列上每条通道标配10M 的存储深度
  • 2.5 GHz 型号和3.5 GHz 型号上可以选配每条通道最多400M的存储深度
  • 500 MHz型号和1 GHz型号上可以选配每条通道最多200M 的存储深度
  • MultiView Zoom™ 功能，简便地管理这一深记录长度，详细比较和分析多个波形段。以可视方式自动滚动通过深记录，或生成数学运算表达式，即时突出显示差异

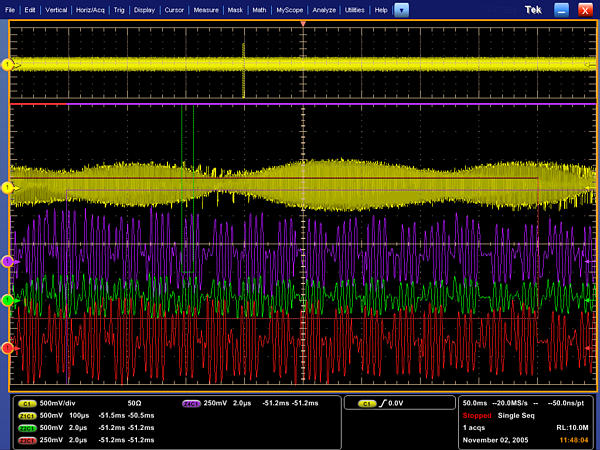

同时放大四个感兴趣的区域，进行比较

• 性能最高的探测解决方案，探测差分和单端电压信号及进行电流测量，因为精确的设计检验取决于以高带宽获得关键信号及高保真度信号捕获能力

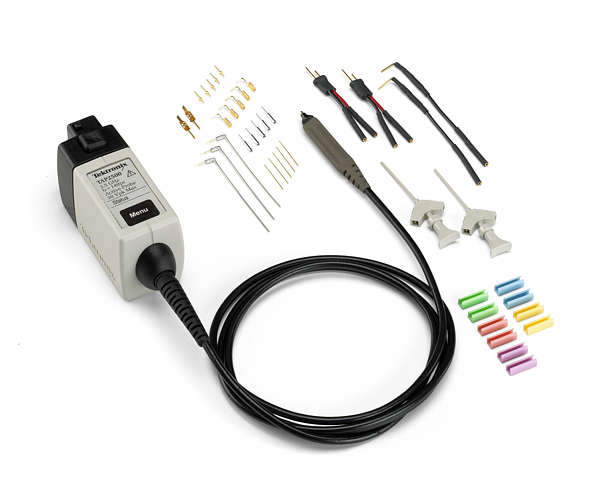

泰克有源探头实现高速信号采集和测量保真度

无可比拟的通用性

全面控制波形采集和显示参数，最大限度地利用示波器

可以选择三种水平时基工作模式。如果只是进行简单地探测，并希望与实地信号互动，您可以使用Automatic (自动)或交互默认模式提供最实时的显示更新速率。如果想获得精确测量及最高的实时采样率，实现最高的测量精度，那么应该选择Constant Sample ate (恒定采样率)模式，它将保持最高的采样率，提供最佳的实时分辨率。最后一种模式称为Manual (手动)模式，因为它保证直接独
立控制采样率和记录长度。

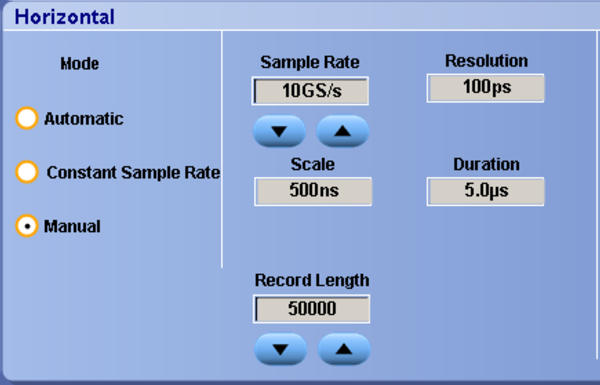

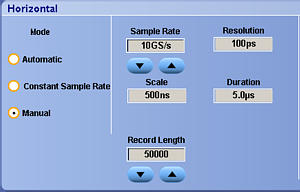

三种水平时基的工作模式

通过MyScope® 功能，创建自己的控制窗口，其中只包括您关心的控制功能、特性和功能

通过使用简单、可视的拖放流程，您只需几分钟，就可以简便地创建自己的个性化示波器功能"工具箱"。一旦创建，可以象任何其它控制窗口一样，通过示波器按钮/ 菜单条上的专用MyScope 按钮和菜单选择，简便地进入这些定制控制窗口。您可以制作数量不限的定制控制窗口，使得在共享环境中使用示波器的每个人都有自己独特的控制窗口。MyScope控制窗口可以使所有示波器用户受益，消除了在有一段时间不使用示波器后所需的重新学习时间，高需求用户则可以更加高效。您可以在一个控制窗口中找到所需的一切，而不必不断地浏览一个又一个菜单，重复类似的任务。

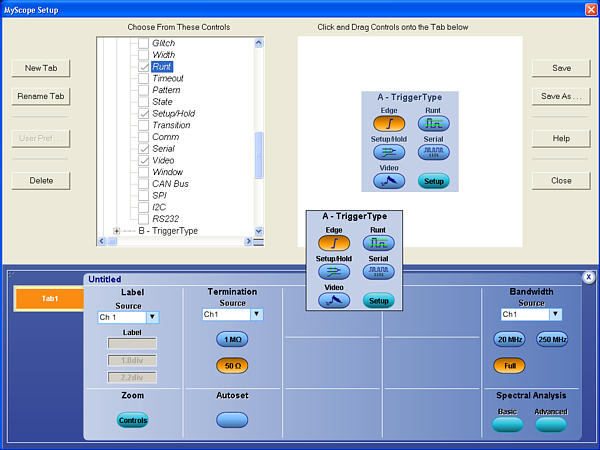

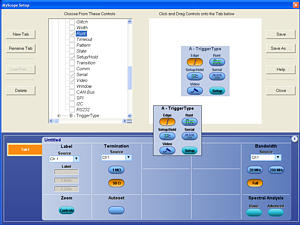

拖放感兴趣的菜单项目，创建MyScope控制窗

通过OpenChoice® 软件，使用熟悉的分析工具量身定制测试测量系统

OpenChoice 软件的分析和组网功能给泰克Windows XP 示波器增加了更多的灵活性：通过使用快速嵌入式总线，波形数据可以在Windows 桌面上直接从采集应用转入分析应用，其速度要比传统GPIG传送快得多。其中包括泰克实现的行业标准协议，如T e k V I S A T M 接口和ActiveX控件，以便使用和增强Windows数据分析和存档应用。它还包括IVI 仪器驱动程序，可以使用GPIB、串行数据和局域网连接，从仪器上或外部PC上运行的程序中，简便地与示波器通信。也可以使用软件开发人员工具箱(SDK)，使用Visual BASIC、C、C++、MATLAB、LabVIEW、LabWindows/CVI和其它常用应用开发环境(ADE)自动完成波形采集和分析中的多步骤过程。DPO7000 系列软件解决方案还支持把示波器与外部PC 和非Windows 主机集成起来。此外，OpenChoice 结构提供了完善的软件设施，可以更快、以更通用的方式完成操作。它使用数据传送程序，如Excel 或Word工具条，简化Windows桌面或外部PC 上的分析和存档工作

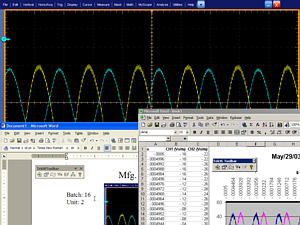

使用独特的Excel工具条把数据捕获到Microsoft Excel 中，使用Word 工具条创建定制报告

加快调试复杂电子电路设计的速度

FastAcq 采集模式清楚地显示系统缺陷，加快调试速度

FastAcq 基于泰克专有的DPX® 采集技术，它可在四个通道上同时以每秒250,000个波形的速率捕获信号，而不只是显示颜色等级，明显提高了发现罕见问题事件的概率。用户只需简单地旋转强度旋钮，就可以清楚地查看"别人看不到的世界"，因为发生频次使用色码表示。某些示波器厂商声称在短突发时间内实现高波形捕获速率，但只有基于DPX 技术的DPO7000系列示波器能够持续实现这么快的波形捕获速率，从而可以迅速揭示问题特点，并应用完善的触发模式分离问题，节约几分钟、几小时、甚至几天的时间

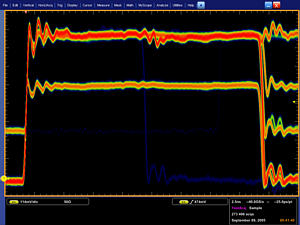

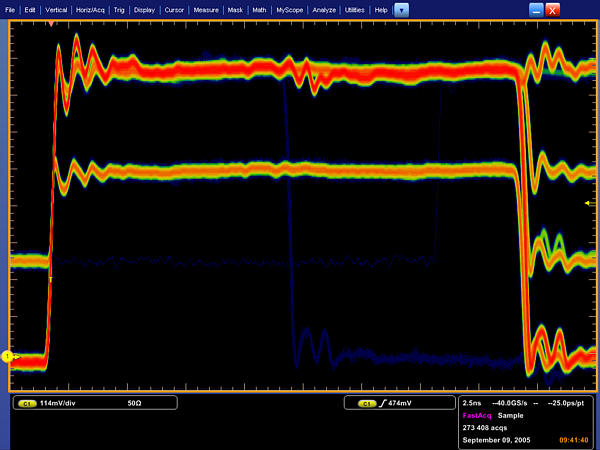

分通过使用FastAcq采集模式，最大限度地提高捕获难检毛刺和其它罕见事件的概率

能够对感兴趣的事件触发示波器在复杂的信号调试和验证中至关重要

不管您要找到系统错误，还是需要分离复杂信号的一部分以进一步进行分析，如DDR读或写突发信号。泰克PinpointTM触发技术都提供了解决方案。Pinpoint触发系统采用锗硅(SiGe)技术，提供了直到仪器带宽的触发灵敏度，并允许在A触发电路和B触发电路上选择所有触发类型。它可以以非常小的触发抖动捕获非常窄的毛刺。其它公司产品的触发系统只在单个事件(A 事件)上提供了多种触发类型，延迟触发(B 事件)选择局限于边沿类型触发，如果B事件没有发生，其通常没有提供触发序列复位方式。而Pinpoint触
发技术则同时在A 触发器和B 触发器上提供了全套高级触发类型，并支持复位触发，在指定时间、状态和跳变沿后会再次开始触发序列，即使最复杂信号中的事件仍能捕获。其它示波器一般提供不到20 种触发组合，而Pinpoint 触发则提供了1400 多种组合，而且是以全部性能实现的。

通过增强触发功能，您可以选择补偿触发路径和显示路径之间的时间差，几乎可以消除触发点上的任何触发抖动。在这种模式下，可以使用触发点作为测量参考。

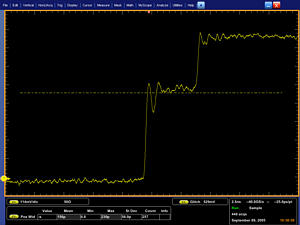

分离最小宽度为200 ps 的毛刺

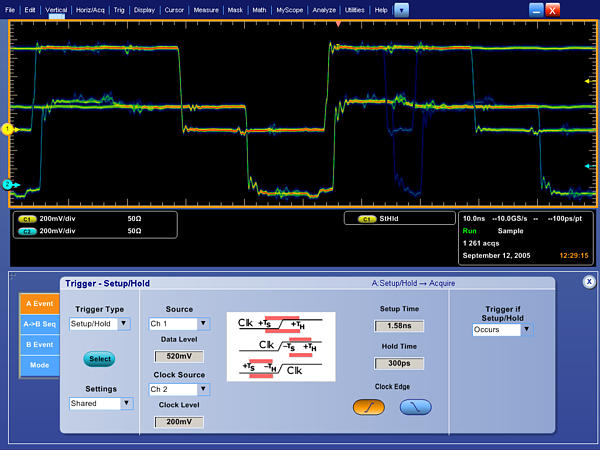

分离直到360 ps 的建立时间和保持时间超限

在行业标准串行总线最相关的位序列上触发采集

I²C (Inter-Integrated Circuit) 触发是DPO7000 系列示波器的标配功能，它包括启动条件、确认丢失、重启、数据读、地址和/或数据帧，采用10位或7位格式，并提供了专门的选项，允许选择是否包括R/W 位

SPI (串行外设接口)触发是DPO7000 系列示波器的标配功能，包括在用户定义的帧内的数据码型上触发采集。RS-232触发是DPO7000 系列示波器的标配功能

CAN (控制器局域网)触发是一种选配功能(选项LSA)，包括同步任何CAN 高信号或CAN 低信号上CAN 帧开头或结尾，对帧类型(数据, 远程, 错误, 过载)、标识符、数据、确认丢失和位填充错误触发采集

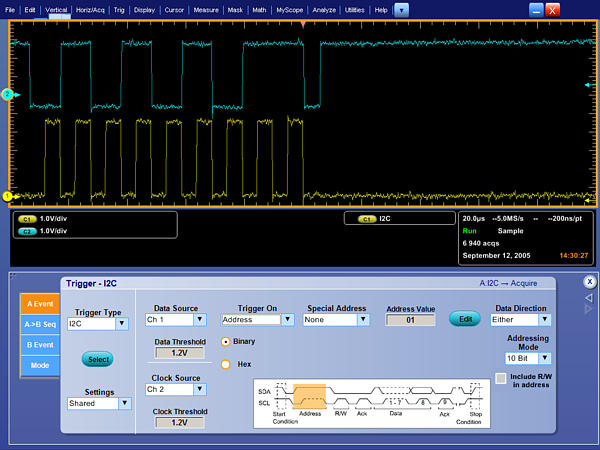

对特定 I²C地址简便地触发采

根据新兴标准(如1080i, 1080p, 720p 和480p)模拟HDTV/EDTV 触发, 及对NTSC、SECAM 和PAL 视频信号在场内任何行、所有行、所有场、奇数场或偶数场进行标准视频触发。此外，可以选择IRE 和mV 格线，更加简便地进行测量和目视检查

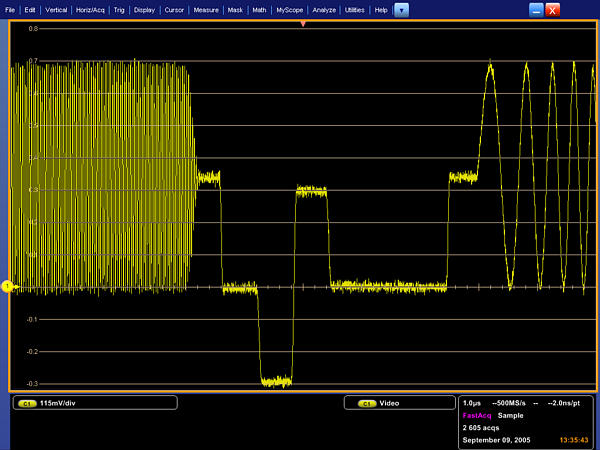

对模拟HDTV 三级同步信号触发采集，考察水平消隐间

为调试串行结构，对NRZ 串行数据流使用串行码型触发，并支持内置时钟恢复功能(只在DPO7254 和DPO7354 上提供)。仪器恢复时钟信号，识别、转换和解码字符及其它协议数据。您可以查看解码成字的捕获的位序列，方便地进行分析(对8b/10b 和其它编码的串行数据流)，您也可以为捕获的串行码型触发设置希望的编码字。这个触发选项涵盖了高达1.25 Gb/s 的NRZ 串行标准。

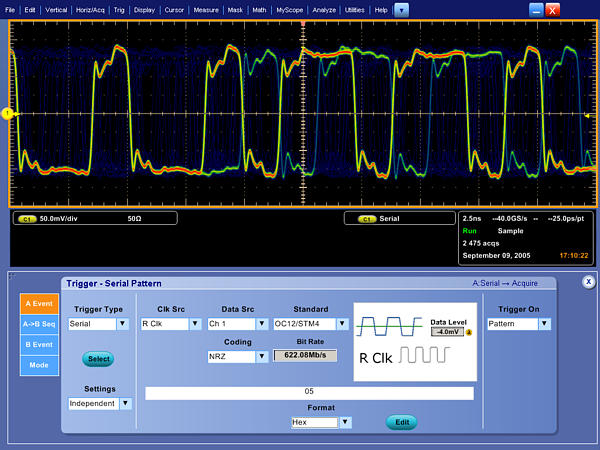

串行码型触发，调试码型相关问题

码型锁定触发功::使得示波器能够以杰出的时基精度同步采集长串行测试码型，在NRZ 串行码型触发中增加了一个新的维度。可以使用码型锁定触发功能，从长串行数据码型中去掉随机抖动。可以考察特定位跳变的影响，可以与模板测试一起使用平均功能。这种功能在DPO7254 和7354 型号上作为选项PTM提供

英寸大型XGA 显示屏

DPO7000 系列提供了12.1 英寸XGA 触摸屏，提供的波形显示范围比同类其它示波器系列高出15%，是业内最大的显示器。

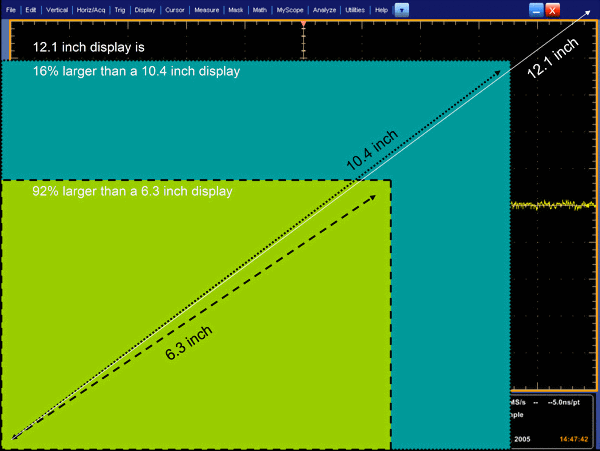

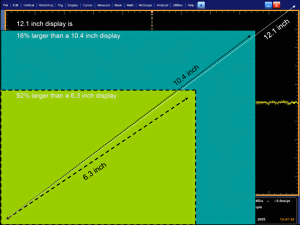

12.1" 显示器与其它示波器的显示尺寸相比如何？

10 个竖格使垂直测量分辨率提高了25%。

无可比拟的易用性

TekVPI™ 探头接口采用示波器与探头智能双向通信技术，实现了杰出的通用性和易用性。

DPO7000 系列是快速响应的仪器，包含一套完善的功能，如触摸屏、菜单结构简单、直观的图形图标、每条通道旋钮垂直控制功能、支持鼠标右键、鼠标滚轮改进功能、在Preview模式下保存波形和测量数据、导出/ 保存/ 调用菜单改进功能。

能够与逻辑分析仪互操作，进行数字设计和调试

通过泰克的集成视图 (iView™) 数据显示，数字电路设计人员可以解决信号完整性挑战，更迅速、更简便地有效调试和检验系统。这种集成能力使得设计人员能够在同一个显示窗口中查看时间相关的数字数据和模拟数据，分离导致系统失效的数字信号的模拟特点。它不要求用户校准。此外，一旦设置，iView 功能会完全自动实现。

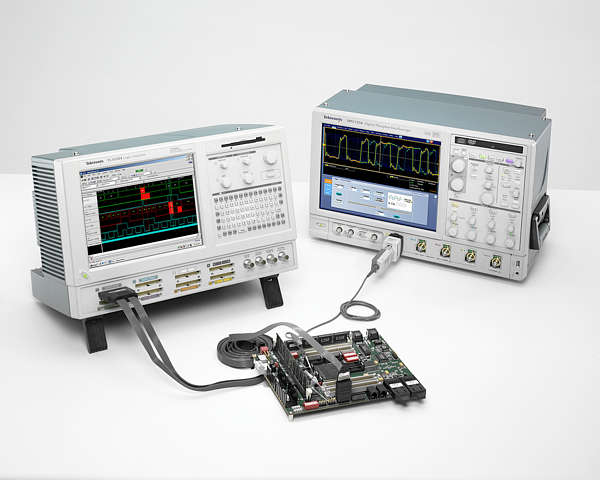

数字设计和调试综合工具

深入查看复杂的电气设计，进行检定和一致性测试

不管是简单的数学表达式、波形模板测试、合格/不合格一致性测试、事件搜索、事件标记、还是用户自行开发的定制应用，DPO7000 系列示波器都提供了业内最完善的一套分析和一致性测试工具。

广泛的内置高级波形分析工具

波形光标可以简便地测量轨迹到轨迹定时特点，连接YT显示模式和XY显示模式的光标则可以简便地考察相位关系和安全操作区越限。可以使用图形调色板选择53 种自动测量功能，调色板以逻辑方式把测量整理成幅度、时间、组合、直方图和通信等类别。通过平均值、最小值、最大值、标准偏差和样本总量等统计数据，可以进一步考察测量结果。

可以定义及对波形数学应用数学表达式，在屏幕上获得可以使用的结果。您只需按一个按钮，就可以进入常用的波形数学函数。对高级应用，还可以使用简便易用的计算器样式的编辑器，创建代数表达式，其中包括实际波形、参考波形、数学函数、测量值、标量和用户可调节变量。

FFT - 为在频域中分析信号，可以使用基本频谱(提供了最佳参数)，也可以使用高级频谱及手动时基水平模式(直接控制频率跨度、中心频率和解析带宽)。

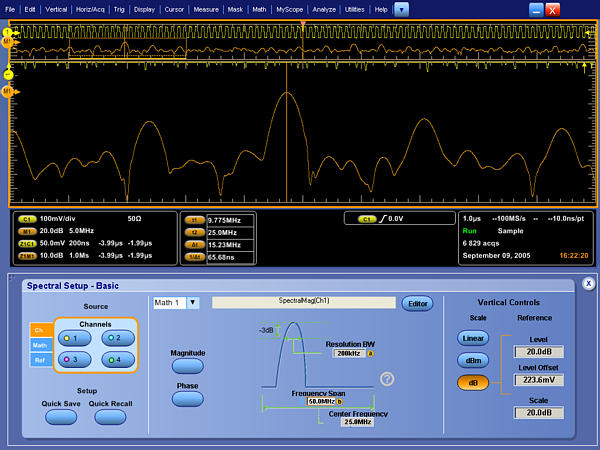

基本频谱UI 控制窗口

滤波 - 通过创建自己的滤波器或使用仪器标配滤波器，增强用户分离或滤除信号中某些重要成分的能力(噪声或信号的特定谐波)。

抖动、定时和眼图分析

抖动、定时和眼图分析(选项DJA)- 与当前串行总线有关的紧张的定时余量需要稳定的低抖动设计。DPOJET在单次实时采集中在连续的时钟和数据周期上执行抖动、定时和眼图测量，扩大了示波器的功能。通过多种测量和各种分析工具，包括频谱图和趋势图，DPOJET迅速显示可变条件下的系统定时。它还提供信号的Rj/Dj，而不使用重复码型，不要求固定的码型或长度。您可以使用分析功能查看信号特点，如SSC 曲线，使用眼图模板和极限文件，利用一致性测试功能针对统计极限进行测试，确定测试通过/
失败。

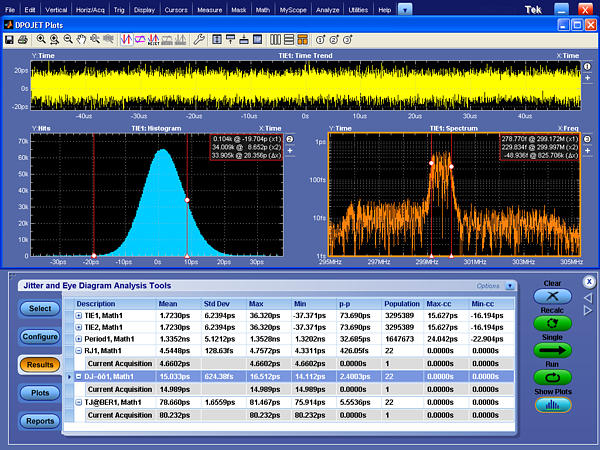

抖动、定时和眼图分析

高级事件搜索和标记(选项ASM) - 事件搜索和标记功能可以让用户从检查数据的繁琐工作中解脱出来，它突出显示重要事件，跳过不重要的事件，加强对事件关系的理解。您可以轻松浏览感兴趣的事件。它标配基本事件(仅边沿)搜索和标记功能；ASK 选项支持更加先进的事件类型，如跳变、建立时间和保持时间或逻辑码型

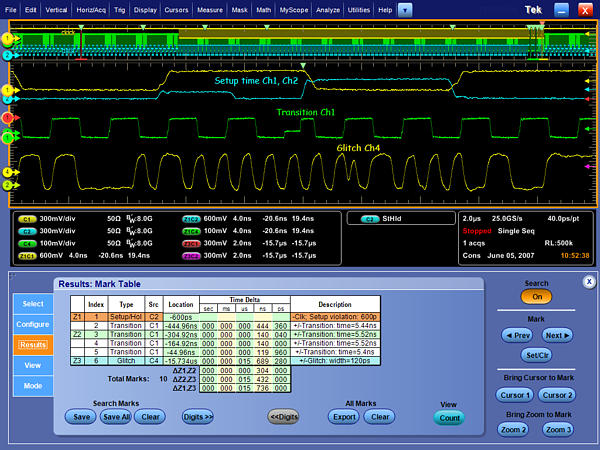

加速研究采集波形中的特定事件

极限测试(选项LT) - 这种功能用来比较采集的波形的边界。这些边界一般由用户定义，指明参考波形周围的容限频段。如果采集的波形的任何部分落在极限范围外，那么软件会返回一条失败消息，并在波形上显示失败的位置。

通信模板测试(选项MTM) - 这一功能为检验是否符合串行通信标准提供了完整的一系列模板。它支持156种标准模板：

• ITU-T (64 Kb/s to 155 Mb/s)
• ANSI T1.102 (1.544 Mb/s to 155 Mb/s)
• 以太网 IEEE 902.3, ANSI X3.263 (125 Mb/s to 1.25 Gb/s)
• Sonet/SDH (51.84 Mb/s to 622 Mb/s)
• 光纤通道 (133 Mb/s to 2.125 Gb/s)
• USB (12 Mb/s to 480 Mb/s)
• IEEE 1394 (491.5 Mb/s to 1.966 Gb/s)
• RapidI/O (高达2 Gb/s)
• OIF 标准(1.244 Gb/s)
• 视频 (143.18 Mb/s to 1.485 Gb/s)

CAN 和LIN 定时和协议解码软件(选项LSA) - 在您需要保证无缝可靠地操作CAN 或LIN 网络时，这一选项可以测量频率振荡器容限、传输延迟，利用触发功能使用内置协议同时解码CAN 消息和LIN 消息。这一选项在D P O 7 3 5 4、D P O 7 2 5 4 、DPO7104 和DPO7054 上作为选项LSA提供

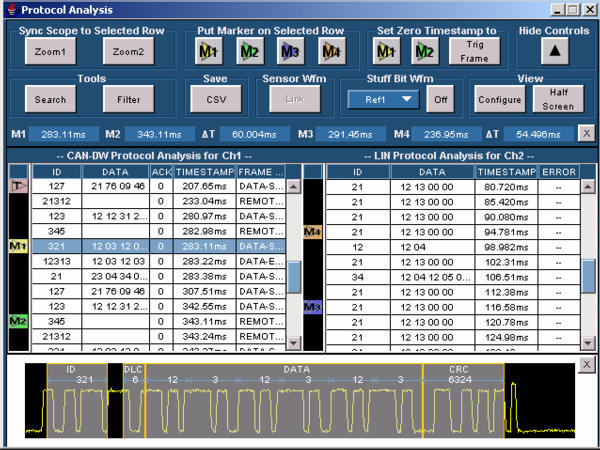

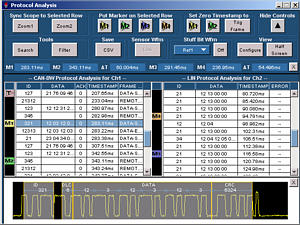

CAN 和LIN 定时和协议解码

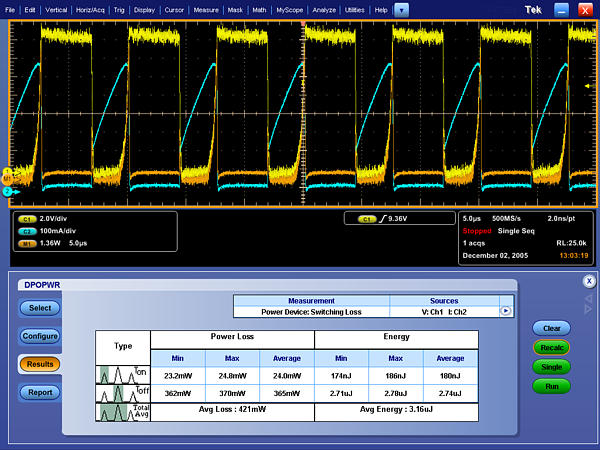

可选的功率测量和分析套件(选PWR) - 分析电源开关设备和磁性器件中的功耗，以可量身定制的格式生成详细的报告。HiRes采集模式在单次或重复信号上以高达125 MHz 的带宽提供了8 位以上的垂直分辨率。强大灵活的测量功能、数学运算和综合数学运算功能，使其成为电源设备设计人员执行功率测量的理想解决方案，如测量电压、电流、瞬时功率和能量。新型TekVPITM 接口在示波器和探头之间实现智能通信。TekVPI 探头接口还为探头接口提供了更多的功率，允许客户直接把电流探头连接到示波器正面。

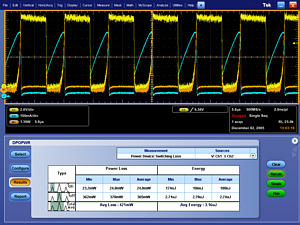

Power Measurement and Analysis

可选的以太网一致性测试套件(选项ET3) - 为10/100/1000Base-T信号提供一致性测试。

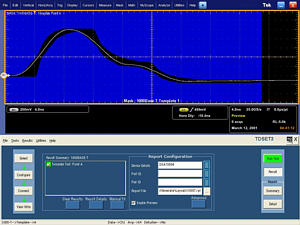

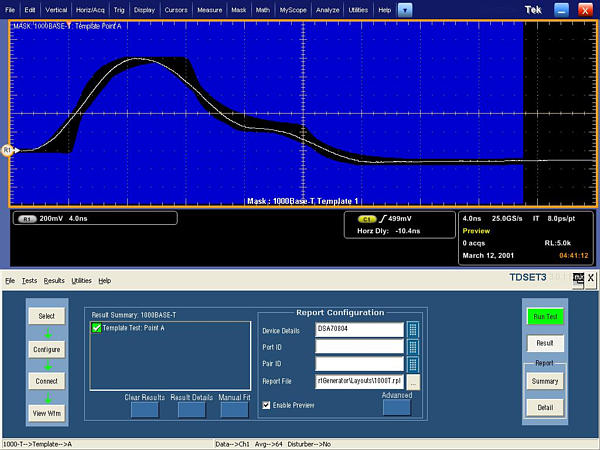

以太网一致性测试

可选的USB 一致性测试套件(选项USB) - 为USB2.0 信号提供一致性测试。

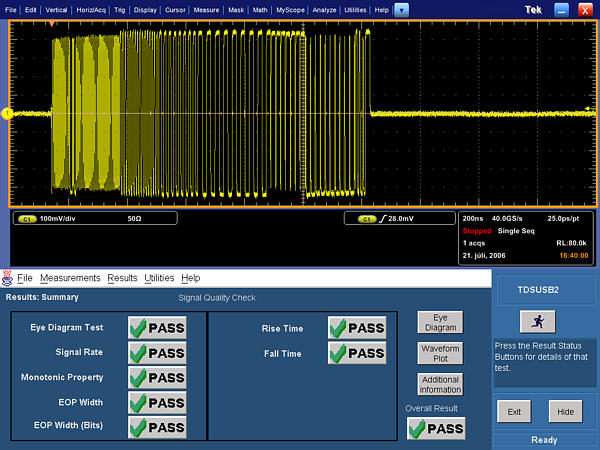

USB一致性测试

可选的DDR存储器系统分析(选项DDRA) - 加速验证基于DDR2、DDR3 或DDR 变通技术(如GDDR3)的存储系统。这种新的DDR搜索算法自动检测数据和选通信号的速率和电压，标出发生的每个读或写突发信号。然后可以使用DPOJET，生成数据眼图或执行以读或写突发信号判定的JEDEC 标准测量。

可选的超宽带频谱分析软件和超宽带频谱分析基本版软件 -

UWBE: 超宽带微波、光学和电气信号要求的实时带宽超出了基于频谱分析仪的解决方案所能实现的水平。RF 数据频谱分析和数字下变频速度快，非常简便，可以导出下变频后的相关频率跨度，然后使用RSAVu和MATLAB等工具进一步进行分析。

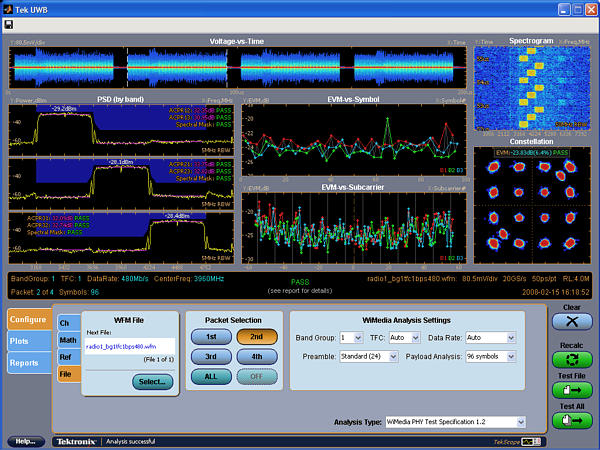

新增UWB测量: 自动检测分组、TFC和数据速率，支持所有频段组、时间频率代码和数据速率及WiMedia PHY 1.2分析，提供完整的解决方案。迅速可视化、调试和生成报告，包括频谱图、功率谱密度、QPSK/DCM 星座、EVM对符号、EVM 对副载波、公共相位误差对符号及Voltagevs-时间图，针对每种测试条件，捕获和存档完整的测量数据。

DPO7000系列产品型号：

型号	带宽	采样率	记录长度	通道	参考价格*
DPO7354	3.5 GHz	40/20/10 GS/s	400/200/100 M	4	查看报价
DPO7254	2.5 GHz	40/20/10 GS/s	400/200/100 M	4	查看报价
DPO7104	1 GHz	40/20/10 GS/s	200/100/50 M	4	查看报价
DPO7054	500 MHz	20/10/5 GS/s	200/100/50 M	4	US$ 19,300
