Tektronix/AWG7000B/任意波形发生器

• Tektronix/AWG7000B/任意波形发生器
• 欲购买或租赁Tektronix/AWG7000B/任意波形发生器？请在线咨询或拔打24小时电话：13715327187

详细资料：

主要特点和优点

• 12 GS/s (24 GS/s)和6 GS/s 型号
• 9.6 GHz 有效RF 频率输出
• 1 个或2 个任意波形输出
  • 准确定时，总抖动仅20 ps_p-p(在10^-12 BER 时，典型值)
  • 35 ps TR/TF (20% - 80%)
  • ±100 ps范围 (1 ps分辨率)的通道间偏移控制
• 2 个或4 个可变电平标记输出
  • 准确定时，总抖动仅30 ps_p-p(在10^-12 BER 时，典型值)
  • 45 ps Tr/Tf (20% to 80%)
  • 高达300 ps范围 (1 ps分辨率)的延迟控制
• 提供了高达10位的垂直分辨率：10位(无标记输出)或8 位(带有两个标记输出)
• 高达64 M (64,800,000)点的记录长度，提供了更长的数据流
• 低至100 fs 分辨率的边沿定时位移控制
• 16,000 步序列功能，创建无穷大波形循环、跳转和条件分支
• 实时序列功能，创建无穷大波形循环、跳转和条件分支
• 直观的用户界面，缩短测试时间
• 集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN 和USB 端口

应用

• 高速串行通信
• 通信和国防电子宽带RF
• 磁盘驱动器(磁性/ 光学)读/ 写：
  • 高达6 Gbps的数据速率(2点/单元)或42 ps 的定时分辨率
• 混合信号设计和测试：
  • 2 通道模拟输出外加4 通道标记输出
• 高速、低抖动的数据、脉冲和时钟源
• 生成实际环境的、理想的或失真的信号，包括所有毛刺、异常事件和损伤
• 回放示波器捕获的信号，包括增强效应，如增加预失真效应
• 从第三方工具中导入波形矢量， 如MathCAD、MatLab、Excel 及其它程序

AWG7000B 系列任意波形发生器为日益提高的测量挑战提供了业内最优秀的混合信号激励解决方案

AWG7000B系列任意波形发生器提供了独一无二的组合，包括：杰出信号激励，无可比拟的采样率、带宽和信号保真度，完善的可用性。

该系列为设计人员在检验、检定和调试复杂电子设计时面临的信号产生问题提供了业内最优秀的解决方案。

直接合成信号生成技术可以实现各种信号输出，包括多电平、预加重/去加重、抖动(Rj、Pj、ISI、DCD)、SSC和漂移要素。

拥有6 GS/s - 24 GS/s 的采样率(高达10 位分辨率)及1- 2 条输出通道，其可以轻松解决高速串行通信和宽带RF 应用中最棘手的测量挑战。基于Windows(Windows XP)的开放仪器使用简便，可以连接外设，兼容第三方软件。

应用实例

对高性能任意波形生成的需求非常广，涵盖了各种各样的应用。AWG7000B 系列是泰克公司业内领先的任意波形发生器，在性能、采样率、信号保真度和定时分辨率上代表着全新的基准。

能够创建、生成或复现理想的、失真的或“现实生活”中的信号在设计和测试流程中至关重要。生成具有可控上升时间和下降时间、噪声和抖动、预加重、多电平和混合信号、宽带RF 和快速变化等特性的信号，这些仅是AWG7000B 系列的部分功能。

生成高速串行信号

随着传输速度的提高及为了补偿“有损耗的”介质的频率特性，预加重/ 去加重技术正日益得到应用。PCI Express及其它串行数据标准在要求中也包括预加重/去加重测试，以满足各自的一致性测试规范。

预加重的基本原理是对相同值的任何一系列位，第一位的电压总是要高于后面的位。如此，可以补偿传输线的频率特性，从而提高接收机一侧的信号保真度。

由于其性能和模拟输出，AWG7000B 系列使得用户能够为下一代串行数据标准直接生成预加重/去加重信号。它还使得用户能够生成SATA带外(OOB)测试要求的三电平信号。

直接生成这些信号提高了信号质量，避免通过多条通道和功率组合器来繁琐地生成信号。参见图1 和图2。

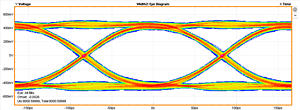

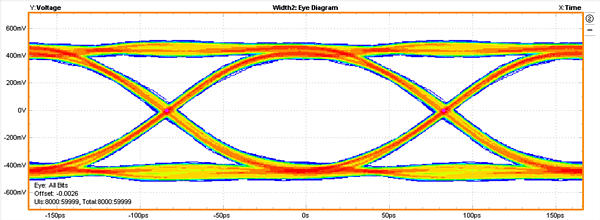

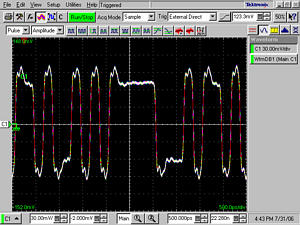

图1. 24 GS/s、6 Gb/s SATA Gen3测试信号，AWG7122B 选项06。

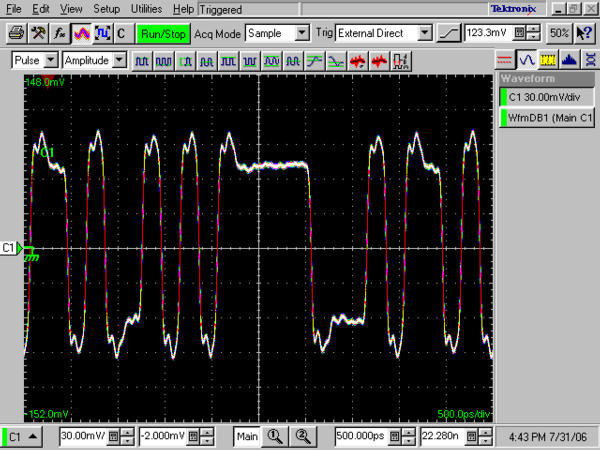

图2. 20 GS/s输出的5 Gbps去加重信号。

生成多电平信号

对串行接口的要求正在持续提高。人们 要求越来越高的数据速率，电缆和电路 的性能正越来越接近理论极限。在不提 高转换速率的情况下提高数据速率的技 术之一是应用多电平信号，其中一个信 号采用的不仅仅是标准的两个二进制电 平。

在多电平信令中，可以把多电平看成离散的信号幅度。这种现象称为脉冲幅度调制或PAM。在不提高信号转换速率的情况下，4PAM信号(即拥有4个不同幅度的信号)会把数据速率提高两倍。多电平信号不仅仅适用于数据传输。业内正在生产多电平内存芯片，在一个存储单元中存储一个以上的位。同时，人们正考虑在光盘存储中采用多电平数据编码，来有效提高存储容量。

通过生成任何类型的混合信号或多电平信号，AWG7000B 系列使您能够测试最新设计。参见图3

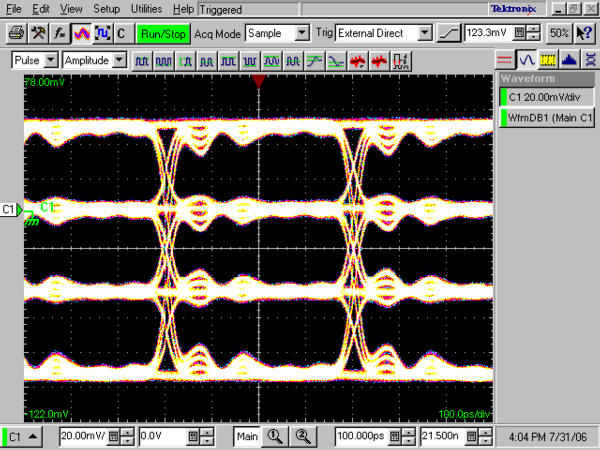

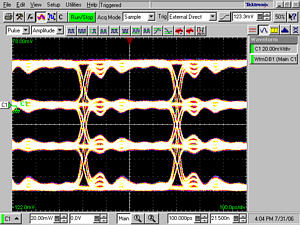

图3. 20 Gbps 4PAM信号(5 GS/s; AWG7121B)。

为存储设备测试生成信号

对存储设备的容量要求不断提高，要求为磁性及光学存储设备开发新的速度更快的读写策略。人们正考虑在光盘存储中采用多电平数据编码，来有效提高存储容量。

由于能够准确地复现读写信号，AWG7000B 系列使得用户能够设计、开发和测试最新的存储设备。拥有高达24GS/s的采样率及能以100 ps的时钟定时分辨率生成最多6 个信号(2 个模拟信号加4 个标记信号)，AWG7000B 系列代表着业内的最新基准。参见图4。

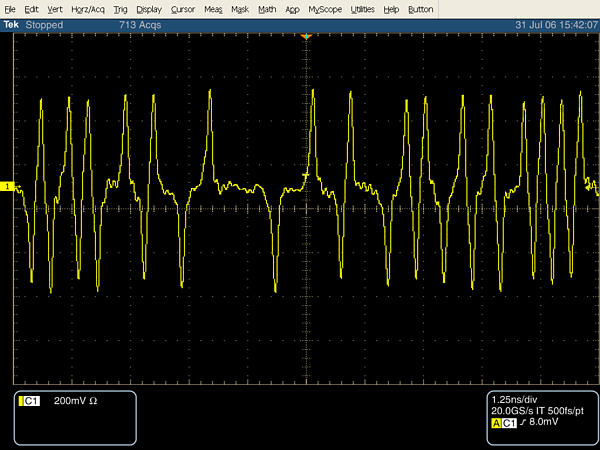

图4. 硬盘读通道信号(5 Gbps, 2 点/ 单元);AWG7121B, 采样率10 GS/s。

生成宽带RF 信号

在RF领域中，从无线鼠标到卫星图像，各种技术都要求测试设备能够提供足够的采样率和分辨率，重建最复杂的RF行为。最新的数字RF技术通常会超出当前测试设备的能力，不能生成雷达、UWB 及其它无线应用中日益常见的宽带宽和快速变化的信号。

AWG7000B 系列可以通过数模转换器，直接生成RF 信号，支持高达9.6 GHz 的有效频率，并能够增加现实生活中的异常信号。直接生成IF或RF信号避免了采用I/Q 调制器的传统发生技术中的I/Q 劣化和繁琐的调节工作。参见图5。

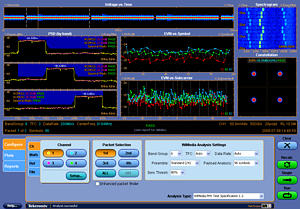

图5. 使用RFXpress和AWG7122B及选项06 通道复用，简便地创建直接WiMedia 信 号。

扩展波形生成功能的其它应用软件工具

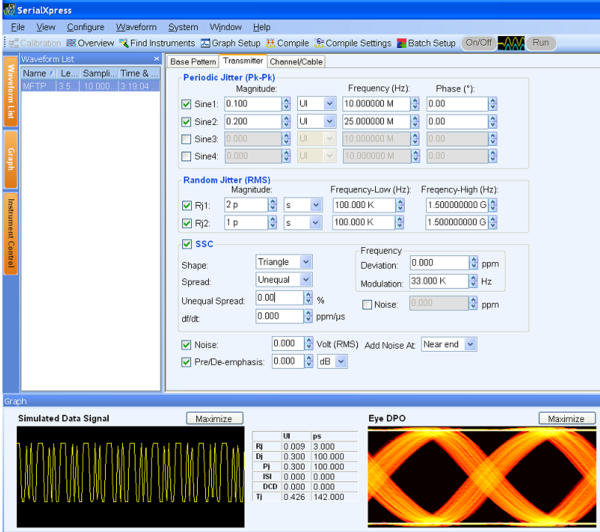

SerialXpress® (SDX100)

SerialXpress可以创建所需的波形，对高速串行数据接收机进行全面、可重复的设计验证、余量检定和一致性测试。它大大简化了信号创建和抖动仿真工作，降低了整体开发和测试时间。除支持生成抖动(随机抖动、周期性抖动(正弦曲线)、ISI和DCD)外，SerialXpress还支持SSC、预加重和增加噪声。用户可以同时创建各种损伤组合，测试接收机极限。

SSC 还支持自定义配置文件和df/dt，测试PLL设计极限。编程接口可以简便地把SerialXpress 集成到测试自动化系统中。

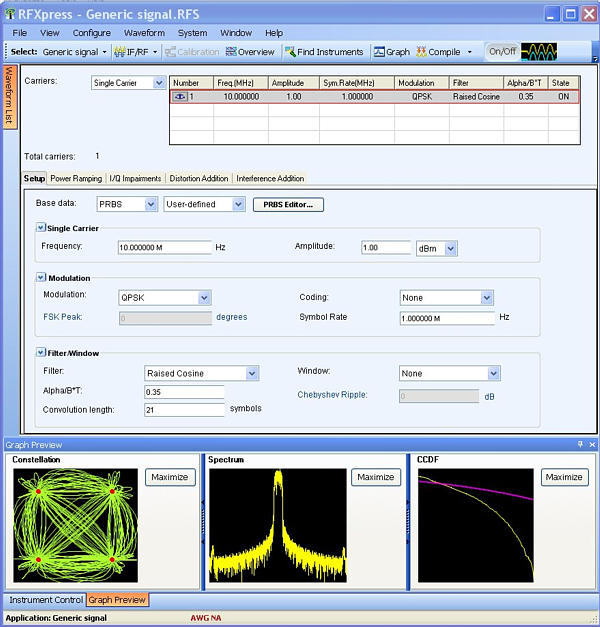

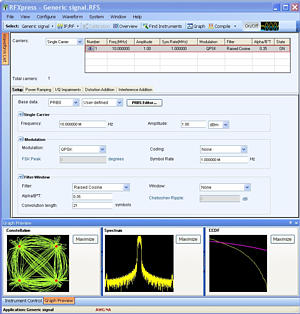

RFXpress® (RFX100)

RFXpress®是以数字方式合成调制基带、IF和RF信号的软件包。它把IQ、IF和RF信号生成功能带到新的水平，全面利用任意波形发生器(AWG)的宽带信号生成功能。该软件支持广泛的调制及符号映射功能，允许用户定义各种独特的调制和跳频方案。

RFXpress 校准功能使信号预失真，在AWG外面提供平坦的频响和线性相位响应。此外，您还可以校准fs/2和fs之间的映像，从而为采样不足的信号提供平坦的响应。

RFXpress创建UWB-WiMedia信号的软件模块(参见图4)能够以数字方式合成和生成UWB 频谱频段组1 和2 中的RF 信号。根据最新的WiMedia 规范，UWB 信号将在1.5 GHz调制带宽上实时跳频，包括复杂的前置码同步序列，可以同时在跳频(TFI)和非跳频(FFI)模式下运行。可以通过各种方式生成全部6 个频段组(BG1- BG6)，包括IQ、IF 或直接RF 生成中的跳频。一致性测试模式可以生成RFXpress创建雷达信号的软件模块为您创建脉冲式雷达波形提供了最大的灵活性。您可以从一个脉冲到脉冲串、再到脉满足WiMedia 规范的信号，自定义模式则可以在信号中增加复杂的调节内容，进行极限和余量测试。

冲组建立自己的雷达脉冲套件。它支持各种调制方案，包括LFM、Barker 和多相位编码、用户自定义编码、阶跃FM、非线性FM、用户自定义FM和自定义调制。它还可以生成带有可变PRI 的脉冲串来解析多普勒效应及用于电子对抗的(ECCM)跳频信号和脉冲到脉冲幅度变化来模拟旋转(Swerling)目标模型。

RFXpress 和SerialXpress 都是强大而又简便易用的软件包，分别为任意波形发生器(AWG)合成高速串行数据信号和RF信号。它可以作为AWG7000B 系列任意波形发生器的内置部分运行，也可以从外部PC 上运行。
