详细资料：

主要特点和优点

• 370 MHz Effective RF Frequency Output
• 1.2 Gs/s 和600 MS/s 型号
• 14 位垂直分辨率
• 2 个或4 个任意波形差分/ 单端输出
  • 单端峰到峰电压达4.5 V_p-p，差分峰到峰电压达9 V_p-p(50Ω 阻抗)
  • 0.6 V_p-p 时Tr/Tf 为0.95 ns (10 - 90%)
  • +/-5 ns 范围(50 ps 分辨率)通道间偏移控制
  • SFDR: 80 dBc (1 MHz), 64 dBc (10 MHz)
• 4 个或8 个可变电平标记输出
  • 单端输出峰到峰电压达3.7 Vp-p，50Ω阻抗
  • 0 - 1.0 V时Tr/Tf为300 ps (20 - 80%)
  • 高达1 ns范围(50 ps分辨率)延迟控制
• 28 位Ch1/Ch2 可变电平数字数据输出
  • 单端输出峰到峰电压达3.7 Vp-p，50Ω阻抗
  • 0 - 1.0 V时Tr/Tf为300 ps (20 - 80%)
• 高达32 M 点的记录长度，支持更长的数据流
• 分辨率达800 ps 的边沿时间位移控制
• 8000 个步长的实时波形序列，建立无穷大波形循环、跳转和条件分支
• 易学易用，缩短测试时间
• 直观的用户界面，基于Windows XP
• 台式机，使用方便
• 集成式PC 支持网络集成，提供了内置DVD、可移动硬盘、LAN 和USB 端口

应用

• 设计、测试和部署
• 无线通信：
  • 高保真的正交调制I&Q 基带信号(极化调制：I/Q + 幅度控制，为MIMO 提供了两对I/Q)
• 成像
  • 为成像显示和记录设备(CCD, LCD)提供激励信号
• 数据转换
  • 为数据转换设备(ADC, DAC)生成信号
• 混合信号设计和测试
  • 2/4路模拟输出 + 4/8路标记输出 + 28位数字数据输出
• 生成实际环境信号、理想信号或失真信号－ 包括所有毛刺、异常事件和损伤
• 以增强方式或损坏方式播放DSO捕获的信号
• 从第三方工具中导入波形矢量， 如MathCAD、MATLAB、Excel及其它软件

AWG5000B系列任意波形发生器为迎接当前复杂的测量挑战提供了业内最优秀的混合信号激励解决方案

AWG5000B系列任意波形发生器以最优 方式把业内领先的采样率、垂直分辨率、 信号保真度和波形存储长度融合在一个 简便易用的仪器中。对检验、检定和调试 复杂电子设计的设计人员，该系列产品 为迎接这些设计人员面临的极具挑战性 的信号激励问题提供了业内最优秀的解 决方案。

该系列产品满足了当前设计工程师的需求，提供了出色的信号动态范围和保真度。AWG5000B 系列分成多种型号，基于14位数模转换器，提供了600 MS/s -1.2 GS/s的采样率及2-4条输出通道，同步4-8个数字标记输出及28路数字数据输出，简便地解决了无线窄带I/Q 通信、数字消费品设计(如成像设备)、数据转换设备和半导体设计测试中最棘手的测量问题。

开放的基于Windows (Windows XP)的仪器使用起来快捷简便，可以容易地连接外设和第三方软件。

生成无线I/Q 和IF 信号

泰克AWG 采用最新数字RF 技术，提高了无线网络容量，实现了相应的性能，可以支持更高的调制带宽和调制方案，支持“无线通信无处不在”。

AWG5000B 系列提供了1.2 GS/s (600MS/s)的采样率，通过14位垂直分辨率实现了足够的信号动态范围和SFDR，满足了从窄带I Q 应用I F 应用的各种需求。AWG5000B 不仅能够生成模拟IQ/IF 信号，还能够生成数字数据IQ/IF。MIMO(多个输入多个输出)系统使用空间复用及多个天线支持W-LAN /Wi-Max，为实现可靠的、数据速率更快的通信提供尖端技术。AWG5000B 系列生成最多4 条模拟通道( 通过两台仪器可以支持8 条通道)，同时生成MIMO 信号。该系列可以作为IQ 发生器生成两对IQ 信号(使用两台仪器生成4 对信号)，作为IF 发生器生成4 对IF 信号(使用两台仪器生成8 对信号)。在两通道型号中，可以选配CH 1和CH 2 数字数据输出。

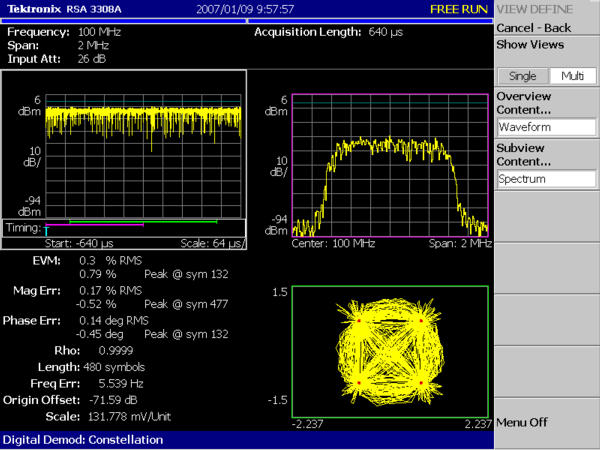

EVM/ 星座图测量

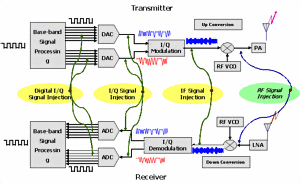

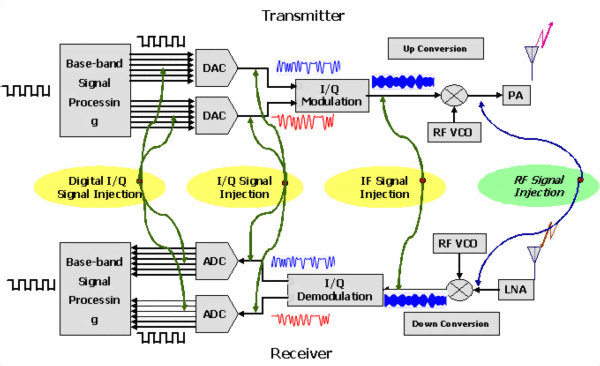

典型信号注入

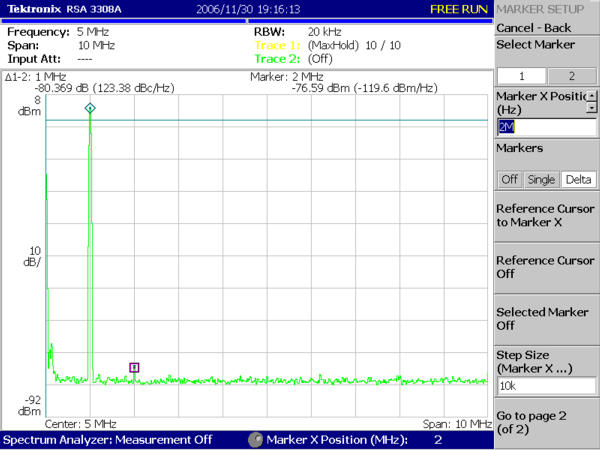

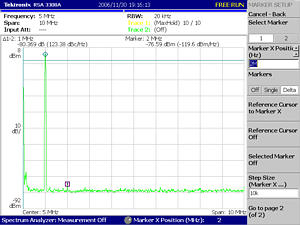

杂散信号性能

AWG5000B 系列采用14 位垂直分辨率和完善的设计，提供了充足的信号动态范围和纯度。对1 MHz信号，其SFDR是80 dBc；对10 MHz信号，其SFDR是64dBc。

RTSA 频谱图

多电平逻辑信号

通过应用多电平信号，可以在不提高跳变率的情况下，提高数据速率，在这种技术中，信号可以不仅仅是标准二进制的两个电平。在多电平信号中，您可能会想到信号的多电平离散幅度，这种现象称为脉冲幅度调制或PAM。9PAM信号，即拥有9个不同幅度的信号，会把数据速率提高4 倍，而不会提高信号的跳变率。

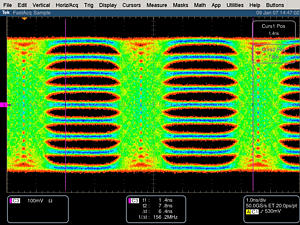

9-PAM, 250 Mbps。

AWG5000B系列可以生成任何类型的混合信号或多电平信号，测试最新设计。

生成混合信号

AWG5012B 和AWG5002B 可以生成两个模拟信号，拥有4个数字标记输出，可以选配支持28 个数字输出(Ch 1 和Ch 2数据)。它们为各种应用提供了模拟和数字混合信号发生器及用途最广泛的解决方案，包括消费电子，如ADC/DAC 转换器和成像或显示设备。

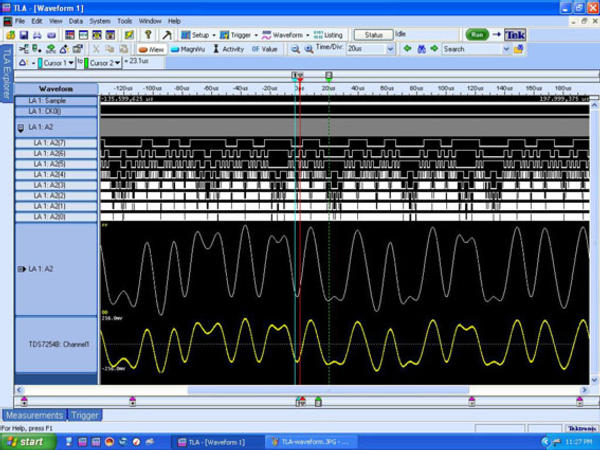

TDS/TLA iViewTM 进行的混合信号测试。

扩展波形生成功能的其它应用软件工具

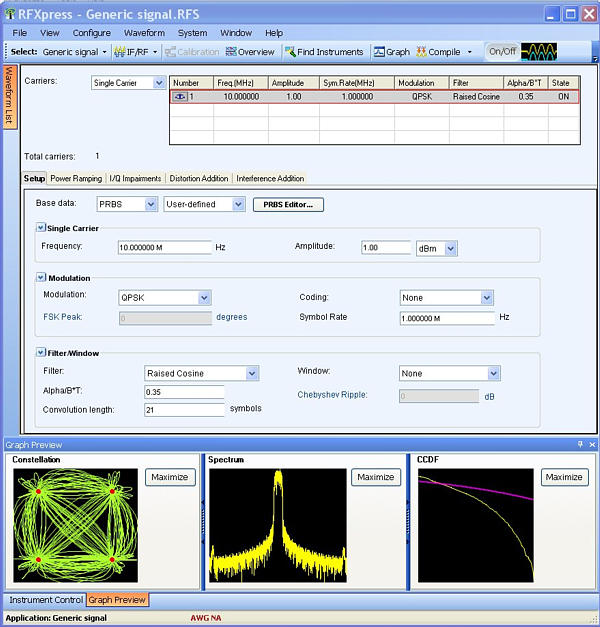

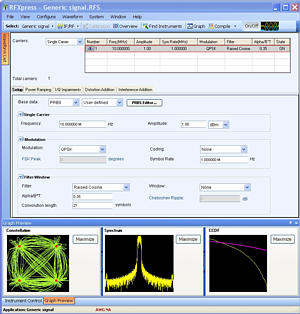

RFXpress® (RFX100)

RFXpress 是以数字方式合成调制基带、IF和RF信号的软件包。它把IQ、IF和RF信号生成功能带到新的水平，全面利用任意波形发生器(AWG)的宽带信号生成功能。该软件支持广泛的调制及符号映射功能，允许自定义调制。

RFXpress 是强大而又简便易用的软件包，为任意波形发生器(AWG)生成IQ 和IF 信号。它作为AWG5000B 系列任意波形发生器的内置部分运行，或从外部PC上运行。
