主要特点和优点

发现

DPX™ Live RF 频谱显示技术可以使用基于发生频次的颜色等级显示，直观地了解RF 信号随时间变化
革命性的DPX，以每秒>48,000 次频谱测量显示瞬态信号

触发

泰克独有的频率模板触发(FMT)，通过触发任何频域变化，可以简便地基于事件捕获瞬态RF 信号

捕获

DC - 8 GHz 频率范围
把高达36 MHz 跨度中的所有信号捕获到存储器中
36 MHz 带宽，高达1.28 s 的采集长度，在测量周期内全面进行分析，而不需进行多次采集
可以随时全面预选和无映像操作，在
任何捕获带宽下实现全部动态范围
接口TekConnect®探头，实现RF探测
提供了差分IQ 输入

分析

全面的时间相关失量频谱分析。多域显示，在时间、频率、相位和幅度上把问题关联起来，在调试时更迅速地了解问题成因和影响
功率测量和信号统计，帮助检定元器件和系统：ACLR、电源与时间、CCDF、PDF 和实时频谱发射测量，使用用户定义的频谱发射模板
脉冲测量，包括脉宽、占空比和脉冲到脉冲相位
RSAVu 软件，提供离线分析功能
模拟解调分析，包括基带、AM、FM和 PM 测量
使用实时频谱图及谐波和杂散信号图形显示，对基带、AM 和FM 进行音频失真分析。各种低通滤波器、高通滤波器、带通滤波器和去加重设置可供选择

应用

RF 元器件、模块或系统调试
在频谱监测和管理中查找干扰和未知信号
分析基于标准的无线电系统和其它无线电系统随时间变化的行为
软件定义的无线电(SDR)和现场战术无线电收发器测量
检定雷达和脉冲式RF信号
强大的矢量信号分析仪功能、信号源分析和RFID 标准支持
广泛的标准特定选项，分析RFID、3GPP、3GPP2、LTE(使用RSALTE)、WiMAX(使用RSA-IQWIMAX)和WLAN 系统
全面测量战术无线电和声纳系统模拟解调和音频失真

发现并捕获随时间变化的复杂信号

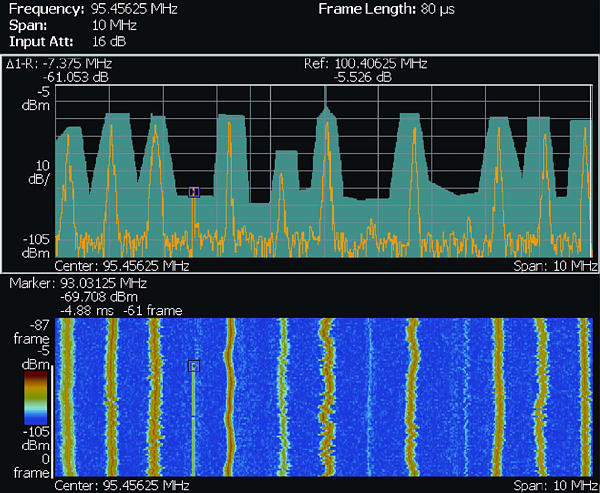

RSA3000B系列可以简便地发现其它信号分析仪漏掉的设计问题。革命性的DPX Live RF 频谱显示技术可以使用颜色直观地实时显示瞬态信号在频域中随时间变化的情况，使您能够立即对设计稳定性树立信心，或在发生问题时立即显示问题。其它信号分析仪是不可能以这种方式实时显示瞬态信号的。一旦使用DPX发现问题，实时频谱分析仪 (RTSA) 可以设置成在频域中触发事件，捕获变化的RF 事件的连续时间记录，在所有域中执行时间相关分析。您可以在一台仪器中同时实现高性能矢量信号分析仪、频谱分析仪和实时频谱分析仪独特的发现、触发、捕获、分析功能。

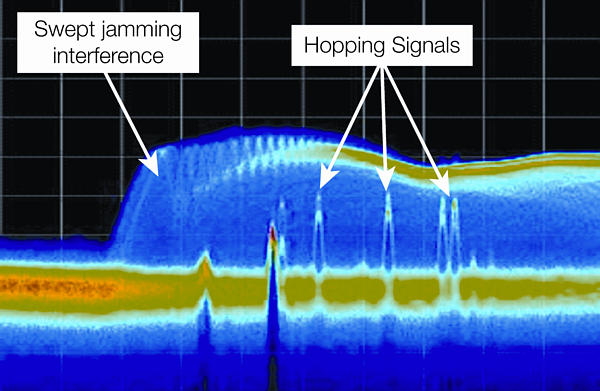

革命性的DPXTM 频谱显示技术可以简便地发现其它信号分析仪漏掉的信号。这里看到的是空中捕获的存在严重屏蔽干扰情况下的跳频信号。

特点

发现

DPX™ s频谱处理引擎把瞬态事件实时分析功能带到频谱分析仪中。它每秒执行 48,000 多次频率变换，在频域中显示最短31 μs的瞬态信号。这要比传统分析技术快几个量级。事件按发生速率在位图画面上标上颜色编码，可以以前所未有的方式查看瞬态信号行为。

触发

泰克频率模板触发(FMT, 选项02)可以简便地在频域中触发信号，以高达36 MHz 的带宽捕获瞬态信号。FMT 可以简单地配置成监测捕获带宽内部频率占用的所有变化。强力触发可以用于任何捕获带宽中，可以在RF 输入信号越过用户设定的功率门限时触发。它提供了外部触发功能，用来同步测试系统事件。

捕获

与许多SA/VSA综合仪器不同，RSA3408B在任何时间都全面预选，以捕获带宽和频率的任意组合注入杂散信号和映像。 73 dB 无杂散动态范围(SFDR)和同类领先的在所有捕获带宽中注入映像的功能，可以在存在较大信号的情况下捕获小信号。您只需使用无缝采集捕获一次，就可以进行多次测量，而不必重复捕获。记录长度随选择的捕获带宽变化，在配备 FMT 深存储选项02 时，在36 MHz 时记录长度长达1.28 秒，在1 MHz 时记录长度长达51.2秒，在10 kHz带宽时记录长度长达1.42 小时。

分析

RSA3408B 提供了优秀的分析功能，提高了处理元器件或从事RF 系统设计、集成和性能检验的工程师或处理网络或频谱管理的运营工程师的工作效率。

频谱图显示频率和幅度随时间变化。可以在频域、相位域、幅度域和调制域中实现时间相关测量
能够分析任何捕获的采集
标配模拟调制分析和脉冲分析
使用实时频谱图及谐波和杂散信号图形显示，对基带、AM和FM进行音频失真分析。各种低通滤波器、高通滤波器、带通滤波器和去加重设置可供选择

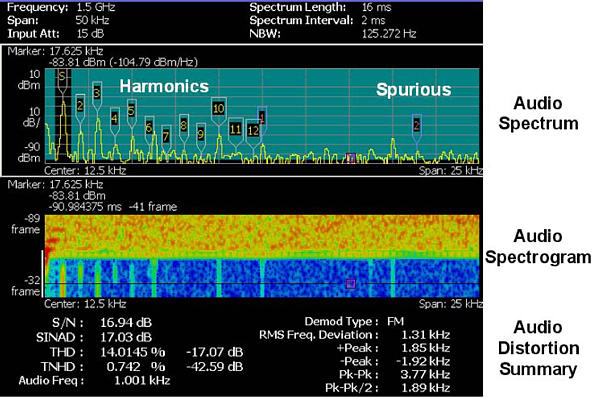

使用谐波和杂散信号的实时频谱图和图形显示，分析基带、AM 和FM 音频失真。广泛的低通滤波器、高通滤波器、带通滤波器和去加重设置可供选择。
提供丰富的调制分析支持，包括UMTS W-CDMA 系列( 3 G P P H S U P A 和 H S D P A ) 、W i M a x ( 通过R S A - I Q W i M a x 进行固定和移动分析) 和 WLAN (802.11a/b/g/n)。通用调制分析包括支持M-QAMs、QPSKs、nFSK、 CPM、SOQPSK和最新的RFID标准(包括ISO 18000-7和15963)以及信号源分析( 包括相噪、抖动和频率稳定时间)。测量选项细节请参阅技术数据
为客户调制类型导入用户自定义滤波器和参考滤波器
使用.mat 或.csv格式保存捕获的波形，进行后期处理分析

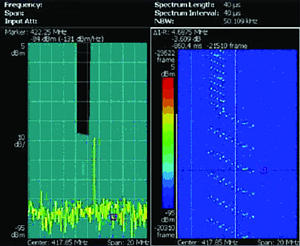

捕获的快速跳频信号的FMT 和频谱图。左侧显示了用户自定义频率模板触发(FMT)，右侧频谱图则显示了捕获的信号跳频模式。

传统VSA 只能量化中心频率的调制质量，与此不同，RSA3000B 可以测量任何跳频上的 PLL 和调制质量，检验整个系统的性能。

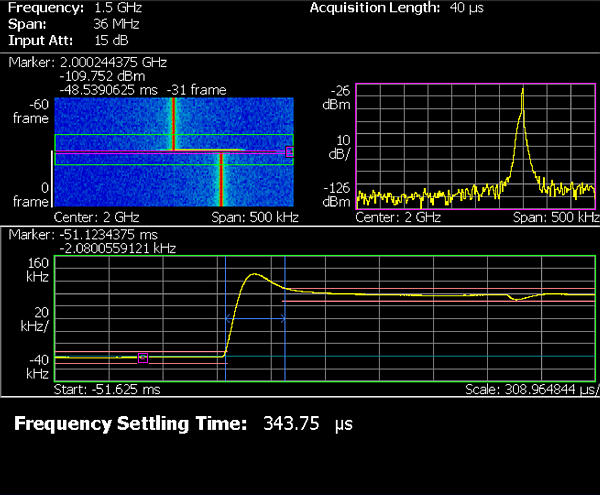

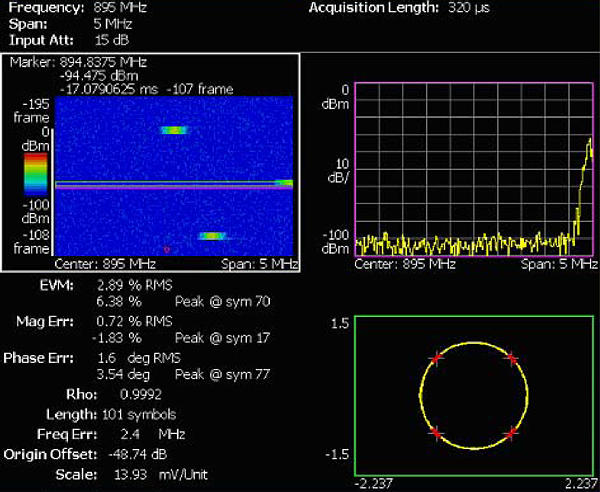

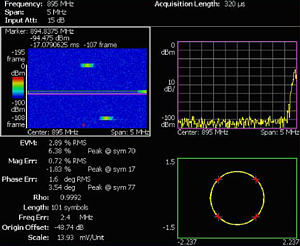

RTSA可以全面分析跳频无线电的PLL和解调性能。RSA3300B还可以使用内置调制域分析仪，单键自动测量频率稳定时间。

这里，频率模板触发设置成监测频域中任何频谱变化，它触发瞬态干扰。频谱图显示想要的好信号与干扰瞬态信号之间的时间关系，频谱画面显示频段中出现干扰信号的那一刻发生的情况。FMT 为把已知信号与不想要的干扰隔开提供了基本工具。

The Audio Spectrum and Spectrogram allow designers to understand the nature of distortion by viewing harmonics and nonharmonic components over time. Distortion parameters are calculated for each FFT frame in the Spectrogram display.

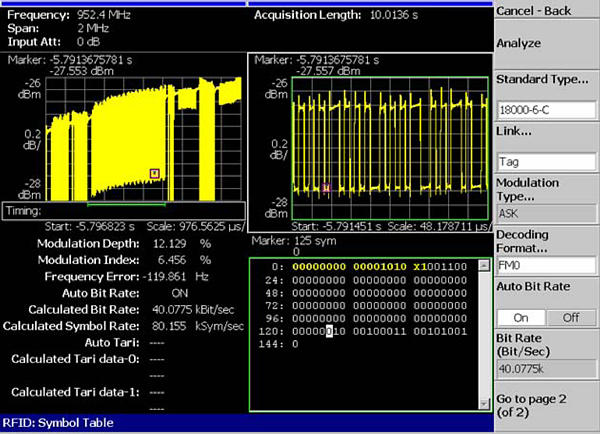

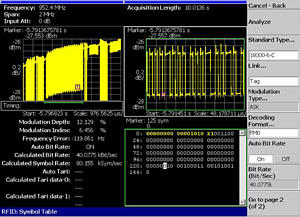

作为RFID 测试领导者，RSA3300B 支持所有最新的RFID 标准，包括ISO 18000-7 和ISO 15693。从基于标准的RF 一致性测试到原型实验室测试中的RF 调制，它提供了理想的 RFID 测试解决方案。

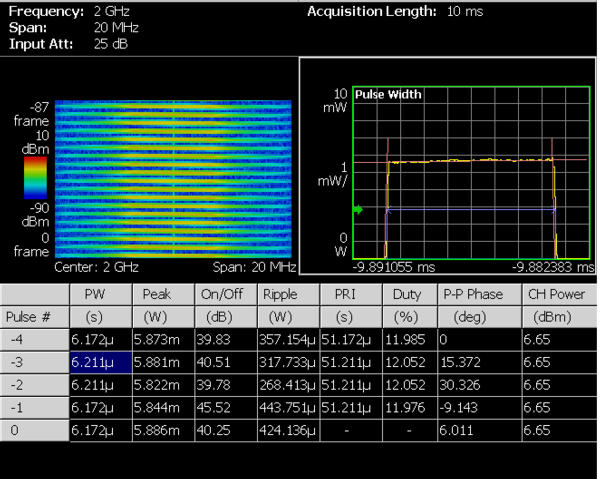

强大的脉冲式信号分析功能，检定雷达和其它脉冲式系统。RSA3408B自动测量脉宽、重复率、脉冲功率和另外7 个脉冲参数。

RSA3000B 系列实时频谱分析仪

指标或特性	RSA3300B	RSA3400B
泰克提供多款不同的RSA3000B 实时频谱分析仪，满足各种频率覆盖、实时带宽和动态范围需求。下表汇总了这些型号之间的差异。
频率范围	DC up - 8.0 GHz	DC up - 8.0 GHz
最大捕获带宽	15 MHz	36 MHz
标配触发	电平，自由运行，外部	电平，自由运行，外部
选配触发	频率模板，15 MHz 带宽	频率模板，36 MHz 带宽
数字荧光(DPX)频谱更新速率，最大跨度和最小信号捕获时间	>48,000 个频谱/ 秒	>48,000 个频谱/ 秒
数字荧光(DPX)频谱更新速率，最大跨度和最小信号捕获时间	15 MHz 最大跨度；最小信号捕获时间：41μs	36 MHz 最大跨度；最小信号捕获时间：31μs
存储器	64 MB / 256 MB	64 MB / 256 MB
最大捕获带宽时的无杂散动态范围	-70 dBc/15 MHz	-73 dBc/36 MHz
DANL, 1 GHz	-150 dBm/Hz	-151 dBm/Hz
1 GHz 指定偏置时的SSB 相噪，dBc/Hz(典型值)	10 kHz: -108	10 kHz: -112
	1 MHz: -133	1 MHz: -135
	10 MHz: -136	10 MHz: -140
屏幕尺寸，用户接口	8.4 英寸屏幕，键盘，鼠标，前面板	8.4 英寸屏幕，键盘，鼠标，前面板
接口端口	GPIB, LAN, USB(2)	GPIB, LAN, USB(2)
存储介质	内置硬盘，FDD	内置硬盘，FDD，选配可移动硬盘
IQ 输入选项	20 MHz 带宽差分输入	40 MHz 带宽差分输入
IF 输出	无	标配，421 MHz，40 MHz 带宽
数字I 和Q 输出选项带宽	无	最高36 MHz 带宽

存储深度(时间)和最大时间分辨率(RSA3300B)

跨度	采样率 (对于I 和Q)	记录长度 (标配)	记录长度 (选项02)	频谱帧 (Time)	时间分辨率 (I 和Q)
20 MHz (基带)	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
15 MHz	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
10 MHz	12.8 MS/s	1.28 s	5.12 s	80 μs	80 ns
5 MHz	6.4 MS/s	2.56 s	10.24 s	160 μs	160 ns
2 MHz	3.2 MS/s	5.12 s	20.48 s	320 μs	320 ns
1 MHz	1.6 MS/s	10.24 s	40.96 s	640 μs	640 ns
500 kHz	800 kS/s	20.48 s	81.92 s	1.280 ms	1.280 μs
200 kHz	320 kS/s	51.20 s	200.48 s	3.2 ms	3.2 μs
100 kHz	160 kS/s	102.40 s	409.60 s	6.4 ms	6.4 μs
50 kHz	80 kS/s	204.80 s	819.20 s	12.8 ms	12.8 μs
20 kHz	32 kS/s	512 s	2048 s	32 ms	32 μs
10 kHz	16 kS/s	1024 s	4096 s	64 ms	64 μs
5 kHz	8 kS/s	2048 s	8192 s	128 ms	128 μs
2 kHz	3.2 kS/s	5120 s	20480 s	320 ms	320 μs
1 kHz	1.6 kS/s	10240 s	40960 s	640 ms	640 μs
500 Hz	800 S/s	20480 s	81920 s	1.28 s	1.28 ms
200 Hz	320 S/s	51200 s	204800 s	2.56 s	2.56 ms
100 Hz	160 S/s	102400 s	409600 s	5.12 s	5.12 ms

存储深度(时间)和最大时间分辨率(RSA3400B)

跨度	采样率 (对于I 和Q)	记录长度 (标配)	记录长度 (选项02)	频谱帧 (Time)	时间分辨率 (I 和Q)
40 MHz (基带)	51.2 MS/s	0.32 s	1.28 s	20 μs	20 ns
36 MHz	51.2 MS/s	0.32 s	1.28 s	20 μs	20 ns
20 MHz	25.6 MS/s	0.64 s	2.56 s	40 μs	40 ns
10 MHz	12.8 MS/s	1.28 s	5.12 s	80 μs	80 ns
5 MHz	6.4 MS/s	2.56 s	10.24 s	160 μs	160 ns
2 MHz	2.56 MS/s	6.4 s	25.6 s	400 μs	400 ns
1 MHz	1.28 MS/s	1.28 s	51.2 s	800 μs	800 ns
500 kHz	640 kS/s	25.6 s	102.4 s	1.6 ms	1.6 μs
200 kHz	256 kS/s	64 s	256 s	4.0 ms	4.0 μs
100 kHz	128 kS/s	128 s	512 s	8.0 ms	8.0 μs
50 kHz	64 kS/s	256 s	1024 s	16 ms	16 μs
20 kHz	25.6 kS/s	640 s	2560 s	40 ms	40 μs
10 kHz	12.8 kS/s	1280 s	5120 s	80 ms	80 μs
5 kHz	6.4 kS/s	2560 s	10240 s	160 ms	160 μs
2 kHz	2.56 kS/s	6400 s	25600 s	400 ms	400 μs
1 kHz	1.28 kS/s	12800 s	51200 s	800 ms	800 μs
500 Hz	640 S/s	25600 s	102400 s	1.6 s	1.6 ms
200 Hz	256 S/s	64000 s	256000 s	4.0 s	4 ms
100 Hz	128 S/s	128000 s	512000 s	8.0 s	8 ms

频率模板触发(选项02)

特点	描述
模板形状	用户自定义
模板点水平分辨率	1 bin
电平范围	0 到-60 dBfs，10 dB/div 垂直标度
电平精度	等于仪器参考电平精度加上0 到-60 dBfs范围内的频率响应
跨度范围
开始频率 ≥20 MHz	100 Hz 到 15 MHz (RSA3300B)
开始频率 <20 MHz	100 Hz 到 20 MHz (RSA3300B)
开始频率 ≥40 MHz	100 Hz 到 36 MHz (RSA3300B)
开始频率 <40 MHz	100 Hz 到 40 MHz (RSA3300B)
100% 触发概率的最小事件周期	40 μs(RSA3300B)，20 μs(RSA3400B) (在最大采集带宽时)。如果事件持续时间小于最小事件周期指标，那么频率模板触发精度会下降
触发位置不确定性	± 2 个帧(适用于跨度=15 MHz，不确定性=± 80 μs，适用于跨度= 36 MHz，不确定性 = ± 40 μs)
外部触发
电平范围	-1.5 V - +1.5 V
电平设置分辨率0.1V	0.1 V
触发位置定时不确定性	± 2 个样点
输入阻抗	>2 KQ(标称值)
触发输出
电压
高	≥2.0 V
低	<0.4 V(输出电流<1 mA)

触发相关

特点	描述
触发模式	自由运行，已触发(单次或连续)
触发事件源	RF 输入，外部触发输入
触发类型	功率电平：频率模板(选项02)
触发位置	可以设置成总采集长度的0 -100%
功率电平触发
电平范围	从参考电平0 dBfs 到－ 40dBfs*1
触发带宽范围 (等于选择的跨度)	100 Hz 到 15 MHz (RSA3300B)
触发带宽范围 (等于选择的跨度)	100 Hz 到 36 MHz (RSA3300B)
触发位置显示定时不确定性 (电源和外部触发)	± 2 个样点

*¹ dBfs: 相对于全标的dB

捕获相关

特点	描述
最大实时采集带宽
开始频率 ≥20 MHz (RF)	15 MHz (RSA3300B 型号)
开始频率 <20 MHz (基带)	20 MHz (RSA3300B 型号)
开始频率 ≥40 MHz (RF)	36 MHz (RSA3400B 型号)
开始频率 <40 MHz (基带)	40 MHz (RSA3400B 型号)
IQ 输入(选项03)	10 MHz (RSA3300B 型号)
IQ 输入(选项03)	40 MHz (RSA3400B 型号)
模数转换器	102.4 MS/s, 14 bit
采集存储器容量	64 MB(16.4 M 样点)标配
采集存储器容量	256 MB(65.6 M 样点)选项 02
最小采集长度	1024 样点
采集长度设置分辨率	1024 样点

分析相关特点

选配测量功能，基于标准和离线分析

描述	测量和显示
通用数字调制分析(选项21) 调制格式：BPSK，QPSK，π/4 DQPSK，OQPSK，SOQPSK，8PSK，D8PSK,16/32/64/128/256-QAM， GMSK，GFSK，C4FM， 2ASK，2FSK，4FSK， 8FSK，16FSK，CPM (根据MIL STD 188-181C) 标准支持：蓝牙，TETRA，P25， IEEE 802.15.4 OQPSK (Zigbee)	EVM(RMS，峰值，EVM 对时间)，幅度误差(RMS，峰值,幅度误差对时间)，相位误差(RMS，峰值,相位误差对时间），原点偏置，频率误差，增益不平衡，正交误差，Rho，星座，符号表，符号定时误差，FSK 偏差和误差，眼图 PDF：发生概率对功率电平 AM-AM，AM-PM，1 dB 压缩，波峰系数
解调精度
特点		RSA3300B 型号		RSA3400B 型号
16/64 QAM EVM CF = 2 GHz (典型值)		0.9% (at 100 kS/s) 0.5% (at 1 MS/s) 1.2% (at 4 MS/s) 2.2% (at 10 MS/s)		0.5% (at 1 kS/s) 0.5% (at 1 MS/s) 0.5% (at 4 MS/s) 0.7% (at 10 MS/s)
QPSK EVM CF = 2 GHz (典型值)		0.5% (at 100 kS/s) 0.5% (at 1 MS/s) 1.2% (at 4 MS/s) 2.7% (at 10 MS/s)		0.5% (at 100 kS/s) 0.5% (at 1 MS/s) 0.6% (at 4 MS/s) 0.9% (at 10 MS/s)
M调制精度(典值)
π/4DQPSK	总EVM：0.65%(95%) 测试条件：符号速率 = 24.3 kHz 测量滤波器：根升余弦，alpha = 0.3 参考滤波器：升余弦，alpha = 0.3 信号功率 = -25 dBm
GMSK	EVM：0.94%(95%) 测试条件：符号速率 = 270.833 kHz Gaussian BT = 0.3 信号功率 = -25 dBm
GFSK	FSK 误差(RMS): 1.01%(95%) 测试条件：符号速率 = 1.152 MHz Gaussian BT = 0.5 偏差 = 288 kHz 信号功率 = -25 dBm
最大符号速率	RSA3408B: 51.2 MS/s
RFID 分析(包括在选项21 中) ISO/IEC 18000 Part 4 模式 1. ISO/IEC 18000 Part 6 Type A, B, C. ISO/IEC 18092(424k). ISO/IEC 14443 Part 2 Type A, B. EPC Global Generation 1 Class 0, Class 1. ISO/IEC 18000-7 ISA/IEC 15693	最大ERP，杂散信号，脉冲开和脉冲关定时和稳定时间，RF 包络开宽度，包络关宽度和周期，星座，调制深度，调制指数，符号速率，位速率，Tari 数据-0，Tari 数据-1，眼图，符号表，
信号源分析(选项21 中包括)	积分相噪，随机抖动，周期抖动，稳定时间，杂散信号，实时相噪对时间(噪声图)。
音频失真分析 (选项10)	S/N，SINAD，THD，TNHD，音频频率，AM 调制，FM 偏差，频谱，频谱图，交流声和噪声比，谐波，非谐波
GSM/EDGE (选项 24)	调制精度，平衡功率，功率随时间变化，调制引起的频谱，切换引起的频谱
CDMA2000-1X 前向/后向链路(选项25)	通道功率，ACPR，频谱触发模板，CCDF，调制精度，码域功率
1X EVDO 前向/后向链路(选项26)	通道功率，ACPR，频谱触发模板，CCDF，调制精度，码域功率
TD-SCDMA (选项 28)	通道功率，ACLR，CCDF，调制精度，码域功率
802.11 a/b/g/n (选项 29)	发射功率，频谱模板，调制精度，OFDM 平坦度和线性度，802.11n 转函，转函图，延迟曲线，延迟图，传送效率
3GPP W-CDMA Release 5 HSDPA (选项 30)	通道功率，ACLR，频谱触发模板，CCDF，调制精度，码域功率，PRACH，ACK/NACK 分析
3GPP Release 6 HSUPA (选项 40)	通道功率，ACLR，频谱触发模板，CCDF，调制精度，码域功率，相位不连续，E-RGCH，E-HICH，E-AGCH分析
RSALTE 分析软件	频谱模板，符号星座，频谱平坦度和增量频谱平坦度，相位误差，频率误差，CCDF，EVM 对载波，EVM 对时间，功率，符号定时误差，相噪和I/Q 不平衡。
RSA-IQWIMAX 分析软件	频谱模板，频谱平坦度，符号星座，导频相位误差，频率误差，EVM 对载波，EVM 对时间
频率稳定时间(典型值，在下述条件下)
输入功率	-5 dBm
RF 衰减器	0 dB
平滑系数	1
跨度	≥10 MHz
输入频率	100 MHz - 101 MHz
频率稳定门限	100 kHz
跨度	100 kHz
输入频率	10 MHz - 10.01 MHz
频率稳定门限-1 kHz
跨度		误差频率稳定时间		来自触发器的误差频率稳定时间
RSA3400B型号	RSA3300B型号	RSA3400B型号	RSA3300B型号	RSA3400B型号	RSA3300B型号
36 MHz	15 MHz	60 ns	160 ns	100 ns	40 ns
10 MHz	10 MHz	240 ns	240 ns	240 ns	80 ns
100 kHz	100 kHz	19 μs	19 μs	19 μs	13 μs
离线分析
RSAVu	可以在存储的波形上执行的所有测量都可以使用RSAVu 离线分析软件执行（TD-SCDMA、选项 28、LTE 使用的RSALTE 外部软件和WiMax 使用的RSA-IQWIMAX 外部软件除外）

按模式划分的标准测量功能

测量模式	测量和显示
频谱分析仪模式	通道功率，邻道功率，占用带宽，辐射带宽，载波噪声比，载频，杂散信号搜索，dBm/ Hz 标记，dBc/Hz 标记，频谱触发模板
RTSA 模式	通道功率，邻道功率，占用带宽，辐射带宽，载波噪声比，载频，杂散信号搜索，dBm/ Hz标记，dBc/Hz标记，实时频谱触发模板
RTSA 模式,带缩放	dBm/Hz 标记，dBc/Hz 标记
DPX	dBm/Hz 标记，dBc/Hz 标记
模拟调制分析	IQ 对时间，AM 深度，FM 偏差，PM 偏差，脉冲频谱
时间	IQ 对时间，功率对时间，频率对时间， CCDF，峰均系数
脉冲	脉宽，峰值功率，波纹，脉冲重复间隔，占空比，脉冲到脉冲相位，频率偏差，通道功率，OBW，EBW

频谱模式显示曲线、检测器和功能

特点	描述
曲线	两条曲线
检测器	Max, Min, Max-Min
曲线函数	Normal, Average, Max Hold, Min Hold
频谱曲线长度	801 点(自动模式)

RF 性能频率

频率

特点	描述
频率范围	DC - 8 GHz
初始中心频率设置精度	10 分钟预热后10^-7范围内
中心频率设置分辨率	0.1 Hz
频率标记读数精度	<20 MHz, ±(RE × MF + 0.001 × 跨度 + 0.2) Hz (RSA3300B 型号)
	≥20 MHz, ±(RE × MF + 0.001 × 跨度 + 2) Hz (RSA3300B 型号)
	<40 MHz, ±(RE × MF + 0.001 × 跨度 + 0.2) Hz (RSA3400B 型号)
	≥40 MHz, ±(RE × MF + 0.001 × 跨度 + 2) Hz (RSA3400B 型号)
	注:RE = 参考频率误差，MF = 标记频率(Hz)
跨度精度	± 0.3%(自动模式)
参考频率
每天老化	1 × 10^-9 (在运行30 天后)
每年老化	1 × 10^-7 (在运行30 天后)
温度漂移	1 × 10^-7 (10 - 40 ºC).
整体频率误差	2 × 10^-7(校准后一年内)
参考输出电平	>0 dBm
外部参考输入频率	10 MHz
外部参考输入电平范围	-10 dBm to + 6 dB-m, 在100 kHz 偏置范围内，无杂散信号电平必须< -80 dBc

解析带宽(频谱分析模式)

特点	描述
范围	1 Hz到10 MHz(自动耦合或用户选择(任意))
形状	1 Hz 到10 MHz - 大体呈高斯形状，典型形状系数<5:1(60:3 dB)。还可以选择矩形、Nyquist 和Root Nyquist 形状。
精度	位于6% 以内(参考-3 dB 带宽)。 ± 0.1%(参考噪声带宽)

可以设置的最小频谱分析RBS 对跨度扩展分辨率ON

频率跨度	RBW
>2 GHz	100 kHz
>1 GHz – 2 GHz	50 kHz
>500 MHz – 1 GHz	20 kHz
>20 MHz – 500 MHz	10 kHz
>500 kHz – 20 MHz	1 kHz
>200 kHz – 500 kHz	500 Hz
>100 kHz – 200 kHz	200 Hz
>50 kHz – 100 kHz	100 Hz
>20 kHz – 50 kHz	50 Hz
>10 kHz – 20 kHz	20 Hz
>5 kHz – 10 kHz	10 Hz
>2 kHz – 5 kHz	5 Hz
>1 kHz – 2 kHz	2 Hz
>100 Hz – 1 kHz	1 Hz

频率分辨率 (RTSA 模式和频谱模式下FFT 分析)

特点	描述
噪声带宽范围，RTSA 模式	0.250545 Hz - 100.218 kHz
FFT 性能，频谱模式	每个帧样点数-64- 8192(每个帧65,536 个样点，扩展分辨率)
窗口类型	矩形，Parzen，Welch，单瓣，Hanning， Sine-Cubed，Sine-to-the 4th， Hamming，Blackman，Rosenfield， Blackman-Harris 3A，Blackman- Harris 3B，Blackman-Harris 4A， Blackman-Harris 4B，FlatTop

DPX 数字荧光频谱处理

特点	描述
频谱处理速率	48,000/s，与跨度无关
曲线数量	2
曲线类型	颜色等级位图，+Peak，Max Hold， -Peak，Min-Hold，平均
100% 侦听概率最小信号周期	41 μs (RSA3300B 型号)
100% 侦听概率最小信号周期	31 μs (RSA3400B 型号)
跨度范围	100 Hz - 15 MHz (RSA3300B 型号)
	100 Hz - 36 MHz (RSA3400B 型号)
	解析带宽精度 -7%

解析带宽范围对跨度(DPX)

采集带宽	RBW(最小值)
	RSA3300B 型号	RSA3400B 型号
36 MHz		300 kHz
20 MHz		200 kHz
15 MHz	200 kHz
10 MHz	100 kHz	100 kHz
5 MHz	30 kHz	30 kHz
2 MHz	20 kHz	20 kHz
1 MHz	10 kHz	10 kHz
500 kHz	5 kHz	5 kHz
200 kHz	2 kHz	2 kHz
100 kHz	1 kHz	1 kHz
50 kHz	500 Hz	500 Hz
20 kHz	200 Hz	200 Hz
10 kHz	100 Hz	100 Hz
5 kHz	50 Hz	30 Hz
2 kHz	20 Hz	20 Hz
1 kHz	10 Hz	10 Hz
500 Hz	5 Hz	3 Hz
200 Hz	2 Hz	2 Hz
100 Hz	1 Hz	1 Hz

稳定性

Residual FM - <2 Hz p-p, 典型值相噪边带，指定中心频率(CF)上dBc/Hz。

噪声边带，dBc/Hz(RSA3300B)

	RSA3303B, RSA3308B				RSA3308B
	1 GHz 中心频率上		2 GHz 中心频率上		6 GHz 中心频率上
偏置	技术指标	典型值	技术指标	典型值	技术指标	典型值
1 kHz	≤ -1, 00	≤ -103	≤ -96	≤ -99	≤ -87	≤ -90
10 kHz	≤ -105	≤ -108	≤ -104	≤ -107	≤ -104	≤ -107
20 kHz	≤ -105	≤ -108	≤ -105	≤ -108	≤ -105	≤ -108
30 kHz	≤ -105	≤ -108	≤ -105	≤ -108	≤ -105	≤ -108
100 kHz	≤ -112	≤ -115	≤ -112	≤ -115	≤ -112	≤ -115
1 MHz	≤ -132	≤ -135	≤ -132	≤ -135	≤ -128	≤ -131
5 MHz	≤ -135	≤ -138	≤ -135	≤ -138	≤ -130	≤ -133
7 MHz	≤ -135	≤ -138	≤ -135	≤ -138	≤ -130	≤ -133

噪声边带，dBc/Hz(RSA3400B)

	1 GHz 中心频率上		2 GHz 中心频率上		6 GHz 中心频率上
偏置	技术指标	典型值	技术指标	典型值	技术指标	典型值
1 kHz	≤ -105	≤ -107	≤ -103	≤ -105	≤ -97	≤ -99
10 kHz	≤ -110	≤ -112	≤ -109	≤ -111	≤ -106	≤ -108
100 kHz	≤ -112	≤ -115	≤ -112	≤ -115	≤ -111	≤ -113
1 MHz	≤ -132	≤ -135	≤ -132	≤ -135	≤ -132	≤ -134
5 MHz	≤ -138	≤ -140	≤ -138	≤ -140	≤ -137	≤ -139
10 MHz	≤ -138	≤ -140	≤ -138	≤ -140	≤ -137	≤ -139

幅度(技术指标中不包括失配误差)

特点	描述
测量范围	显示的平均噪声电平到最大安全输入
输入衰减器范围
RF/ 基带输入	0 dB-50 dB，<3.5 GHz 时步长为2 dB； ≥ 3.5 GHz 时步长为10dB
RF/ 基带输入	0 dB-55 dB，5 dB 步长(RSA3400B)
IQ 输入(选项03)	0 dB - 30 dB，10 dB 步长(RSA3300B)
IQ 输入(选项03)	0 dB - 35 dB, 5 dB step (RSA3400B)
最大安全输入电平
平均连续 (RF 频段，RF， ATT≥10 dB)	+30 dBm
MAX DC 电压	RF频段，±0.2 V，基带，±5 V，IQ输入，选项03. ± 5 V
最大可测量输入电平	平均连续( R F ATT: Auto)－ +30 dBm
对数显示标度	10 μdB/div - 10 dB/div
显示分格	10 divisions
显示单位	频率测量显示单位为dBm，dBμV，Volts，Watts，Hz；相位测量显示单位为度
标记读数分辨率，dB 单位	0.01 dB
标记读数分辨率，伏特单位	0.001 μV
参考电平设置范围
RF	-50 dBm - +30 dBm, 1 dB step
基带	-30 dBm - +20 dBm, 5 dB step
IQ 输入 (选项 03)	-10 dBm - +20 dBm, 5 dB step
显示范围内的	± 0.2 dB，技术指标； ± 0.12 dB，典型值

频率响应(20℃到30℃，衰减>10 dB)

频率	技术指标	典型值
100 kHz – 40 MHz	±0.5 dB	±0.3 dB
>40 MHz – 3.5 GHz	±1.2 dB	±0.5 dB
>3.5 GHz – 6.5 GHz	±1.7 dB	±1.0 dB
>6.5 GHz – 8 GHz	±1.7 dB	±1.0 dB

幅度精度(-20 dBm 信号，0 dB ATT，20℃到30℃)

特点	描述
校准点上绝对幅度精度
RF	±0.5 dB 时为 50 MHz (RSA3300B 型号)
RF	±0.5 dB 时为 100 MHz (RSA3400B 型号)
基带	±0.3 dB 时为 10 MHz (RSA3300B 型号)
基带	±0.3 dB 时为 25 MHz (RSA3400B 型号)
输入衰减器设置	±0.5 dB (RSA3300B 型号)
不确定性	±0.2 dB (RSA3400B 型号)
参考电平精度	±0.2 dB (-10 dBm - -50 dBm at 50 MHz) (RSA3300B 型号)
参考电平精度	±0.2 dB (-10 dBm - -50 dBm at 100 MHz) (RSA3400B 型号)
VSWR	(衰减>10 dB，前置放大器关)，典型值
VSWR	< 1.4:1 (300 kHz - 40 MHz), < 1.3:1 (40 MHz -3 GHz), < 1.4:1 (3 GHz - 8 GHz) (RSA3308B, RSA3400B 型号)

FeliCa RFID 测试条件

特点	描述
幅度精度 (可变衰减器)	绝对精度：± 0.57 dB(99%，2.58σ) 相对精度：± 0.15 dB(99%，2.58σ) 测试条件：中心频率：13.56 MHz 跨度: 5 MHz RF 衰减器设置：0 - 14 dB 输入功率范围：全范围内0到-20 dB
幅度精度 (固定衰减器)	绝对精度：± 0.45 dB(99%，2.58σ) 测试条件：中心频率： 13.56 MHz 跨度: 5 MHz RF 衰减器设置：0 dB 输入功率范围：全范围内-20 dB
重复幅度精度	重复精度：± 0.04 dB(99%，2.58σ) 测试条件：中心频率： 13.56 MHz 跨度: 5 MHz 参考电平：0 dBm 输入功率: -10 dBm 自我增益校准后1 小时内
AM 调制指数精度	精度：± 0.17%(99%，2.58σ) 测试条件：中心频率： 13.56 MHz 跨度: 5 MHz 载波电平：+4 dBm AM 调制指数范围：1% 到10% AM 频率：212 kHz，正弦波
ASK 调制指数精度	精度：± 0.21%(99%，2.58σ) 设置条件: 中心频率： 13.56 MHz 跨度: 5 MHz 载波电平：+4 dBm RSA 上的RFID 分析模式： ASK 调制指数范围：1% 到10% ASK 频率：212 kHz，方波

失真

特点	描述
三阶互调失真 (总信号功率= -7 dBm，参考电平 +5 dBm，为最优性能调节衰减器)
频率	三阶IM
100 MHz - 3 GHz	< -74 dBc (RSA3300B 型号)
3 GHz - 8 GHz	< -72 dBc (仅RSA3308B)
2.0 GHz	< -78 dBc (RSA3400B 型号)
二阶谐波失真(输入混频器上30 dBm 音调
频率	二阶谐波失真，典型值
10 MHz - 1.5 GHz	< -56 dBc (RSA3300B 型号)
10 MHz - 1.75 GHz	< -56 dBc (仅RSA3308B)
10 MHz - 1.4 GHz	< -65 dBc (RSA3400B 型号)
1.4 GHz - 1.75 GHz	< -70 dBc (RSA3400B 型号)

显示的平均噪声电平(输入已端接)

频率	技术指标
1 kHz – 10 kHz	-144 dBm/Hz
>10 kHz – 100 MHz	-151 dBm/Hz
>100 MHz – 3 GHz	-150 dBm/Hz
>3 GHz – 8 GHz	-142 dBm/Hz

残余响应

(已端接输入，参考电平= -30 dBm，RBW = 100 kHz)

RSA3303B 模式

频率和跨度	技术指标
1 MHz - 20 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3 GHz,跨度 3 GHz	-90 dBm

RSA3308B 模式

频率和跨度	技术指标
1 MHz - 20 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3.5 GHz,跨度 3 GHz	-90 dBm
3.5 GHz - 8 GHz,跨度 3 GHz	-85 dBm

RSA3408B 模式l

频率和跨度	技术指标
1 MHz - 40 MHz,跨度 20 MHz	-93 dBm
0.5 GHz - 3.5 GHz,跨度 3 GHz	-90 dBm
3.5 GHz - 8 GHz,跨度 3 GHz	-85 dBm

信号杂散响应

信号频率	杂散响应
(信号位于中心频率，跨度 = 10 MHz，参考电平 = 0 dBm， RBW = 50 kHz，信号电平 = -5 dBm)
25 MHz	-73 dBc
2 GHz	-73 dBc
5 GHz	-70 dBc
5 GHz	-70 dBc

邻道泄漏比动态范围

	ACLR
信号类型，测量模式	RSA3300B 型号	RSA3400B 型号
(典型值，CF = 2.1425 GHz，调节测试信号幅度，以实现最优性能)
3GPP下行，1 DPCH	相邻间隔	相邻间隔
实时(技术指标)	-60 dB -66 dB	-66 dB -68 dB
步进(典型值)	-63 dB -70 dB	-70 dB -72 dB

IF 频响和IF 相位线性度 - -(400 MHz 中心频率，36.6 MHz 带宽，典型值)(RSA3400B). 幅度－± 0.3 dB. 相位－± 2.5°

模拟调制分析

特点	描述
显示画面	幅度对时间，频率对时间，相位对时间
测量
AM	+AM, -AM, 总AM, 调制深度
FM	+peak, -peak, 峰到峰值,(峰到峰值)/2, RMS
PM	标记上的相位
精度	(-10 dBfs 信号，CF 输入，典型值)
AM	± 2%（调制深度10% - 60 %）
FM	± 1% 的跨度
PM	±3°

音频失真分析

特点	描述
解调类型	基带，AM 和FM
测量范围	20 Hz 到100 kHz
显示画面	频谱和频谱图
测量	S/N，SINAD，THD，TNHD，交流声和噪声比，音频频率
音频滤波器
去加重	25 μs, 50 μs, 75 μs, 750 μs
低通滤波器	3 kHz, 15 kHz, 30 kHz, 80 kHz
高通滤波器	50 Hz, 300 Hz, 400 Hz
CCITT
C-Message
精度
失真	± 1 dB(基础音调失真产物>-70 dB)
SINAD	± 1 dB(SINAD 电平 <70 dB)
残余失真和噪声	-80 dB 或15uV，20 Hz - 20 kHz
音频频率	在分析仪和信号源共享公共参考时± 0.1% (突发条件下的信号周期>1 秒)

脉冲测量

特点	描述
显示画面	脉冲测量表，脉冲曲线
测量	脉宽，脉冲峰值功率，On/Off比，脉冲波纹，脉冲重复间隔，占空比，脉冲到脉冲相位，通道功率，OBW，EBW，频率偏差
最小检测脉宽	20个样点(RSA3300B型号 = 最大采样率时 800 ns，RSA3400B 型号 = 最大采样率时 400 ns)
最大脉冲长度	260,000 个样点

输入和输出

特点	描述
前面板
RF 和基带输入连接器	N 型，50 欧姆
RF 和基带输入连接器	I 和Q 输入(选项03)－ BNC 型
前置放大器电源连接器	Lemo，6 极:
	针脚 1 = NC
	针脚 2 = ID1
	针脚 3 = ID2
	针脚 4 = -12 V
	针脚 5 = GND
	针脚 6 = +12 V
后面板
模拟IF 输出	BNC 型, 频率 - 421 MHz(RSA3400B)
10 MHz REF OUT	50 Ω, BNC, > -3 dBm
10 MHz REF IN	50Ω, BNC, -10 dBm - +6 dBm
EXT TRIG IN	Ext Trig, BNC, High: 1.6 to 5.0 V, Low: 0 to 0.5 V
GPIB 接口	IEEE 488.2
触发输出	50 欧姆，BNC，高：>2.0 V，低：<0.4 V(输出电流1 mA)
数字IQ 输出(适用于RSA3400B 型号选项5)
连接器类型	MDR (3M) 50 针脚 x 2
数据输出
I 数据	16 位 LVDS
Q 数据	16 位 LVDS
控制输出	时钟：LVDS，MAX 51.2 MHz
控制输入	启动IQ 数据输出，连接GND 可以输出 IQ 数据
时钟上升沿到数据跳变时间(保持时间)	>5 ns
数据跳变到时钟上升沿(设置时间)	>5 ns
侧面板
LAN 接口以太网	10/100Base-T
串行接口	USB 1.1，两个端口 VGA 输出
VGA 输出	兼容VGA，15DSUB
软驱	3.5 英寸，1.44 MB

注：选项05 的数据要求对IQ 数据使用校正因数，以实现与RSA3408B 相当的RF 性能。

整体特点

特点	描述
温度范围
工作温度	+10° C to +40° C
贮存温度	-20° C to +60° C
预热时间	20 minutes
工作高度
工作温度	最高3000 米(大约10,000 英尺)
非工作高度	最高12,190 米(40,000 英尺)
安全和电磁	UL 61010-1; CSA C22.2 No. 61010-1-xx
	IEC61010，第二版(自行声明)
	低压指令2006/95/EC；EN61010-1：2001 测量控制和实验室使用的电气设备安全要求 EC 委员会EMC 指令2004/108/EEC；
	EN61326：1997 测量、控制和实验室使用的电气设备的产品系列标准— EMC 要求
	无线通信法案：1992，EMC Regulatory Arrangements，AS/NZS CISPR 11(工业设备，科学设备和医疗设备)
兼容能力	电源要求90 VAC 到250 VAC，47 Hz 到63 Hz (RSA3300B 型号)
兼容能力	90 VAC 到264 VAC，47 Hz 到63 Hz (RSA3400B 型号)
功耗	最大400 VA
数据存储	内置硬盘，USB 端口，FDD，可移动硬盘 (RSA3400B 型号选项 06)
校准间隔	一年
保修	一年
GPIB	兼容SCPI，满足IEEE488.2 标准

物理特点

外观尺寸	毫米	英寸
不带缓冲器和支脚	215 mm (H) × 425 mm (D) × 425 mm (W)	8.5 in. (H) × 16.7 in. (D) × 16.7 in. (W)
带缓冲器和支脚	238 mm (H) × 470 mm (D) × 445 mm (W)	9.4 in. (H) × 17.5 in. (D) × 18.5 in. (W)
重量	公斤	磅
带有所有选项时	20 kg	44 lb.

产品分类
