主要特点和优点

• TriMode – 一次设置，三项测量，不用调节探头触针连接
  • 差分
  • 单端
  • 共模 (只要求一只探头，而不是采用传统探测技术)
• 信号保真度
  • P7520
    • 带宽：>20 GHz
    • 上升时间10% - 90%: <27 ps(保证值)
    • 上升时间20% - 80%: <18 ps(典型值)
  • P7516
    • 带宽：>16 GHz (典型值)
    • 上升时间10% - 90%: <32 ps(保证值)
    • 上升时间20% - 80%: <24 ps(典型值)
  • P7513
    • 带宽：>13 GHz (典型值)
    • 上升时间10% - 90%: <40 ps(保证值)
    • 上升时间20% - 80%: <28 ps(典型值)
• 通用连接 － 焊接、手持式、夹具化
  • TriMode™ 焊接连接
    • 体积小，可以简便地接入PCB 之间的空间
    • 支持长距离接入，杰出的信号保真度
  • 精密差分探测模块-可以选配手持式探测和夹具探测
    • 小型精密锥形前端连接，关节杆联接，支持一致性测试和可变前端连接间隔
• TekConnect ^® 接口－TekConnect 示波器/ 探头控制功能和易用性
  • 从探头补偿盒或从示波器菜单中直接进行控制
  • 通过TekConnectTM 接口自动进行测量控制，连接泰克实时示波器
  • 从顶部或后部面板的探头补偿框上查看TriMode/ 衰减设置

应用

• 应用实例包括但不限于：
  • PCI-Express II, 串行ATA III, DDRII,F B - D I M M , R a m b u s , X A U I ,2*XAUI

TriMode探测、连接和性能

革命性的TriMode 探测架构

泰克P7500 系列－新的差分探头架构，引领高速探测解决方案 — 一个探头设置，清楚准确地进行差分测量、单端测量和共模测量。

泰克是信号保真度和信号采集中公认的领导者。在不断创新探测技术的基础上，我们发明了一种革命性的新型探测架构，称为TriMode探测，确立了易用性和信号保真度的下一代行业基准。泰克新的差分架构改变了既定的规则，可以大大提高您的工作效率和效益。通过实现独一无二的功能，P7500 系列差分探头可以在差分、单端和共模测量之间切换，而不用把探头移出连接点。通过缩短设置时间，它改善了工作效率。通过这种新的差分探头架构，可以设置一次，然后通过改变探头设置，进行三种不同的测量。

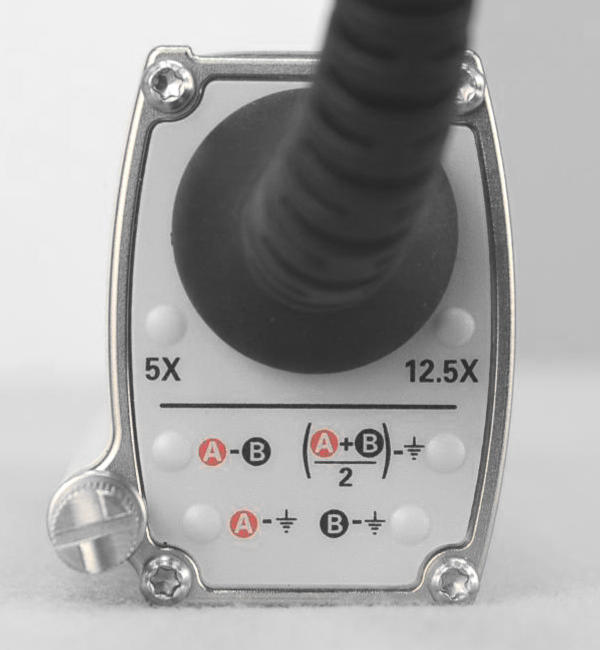

终端配电板视图.

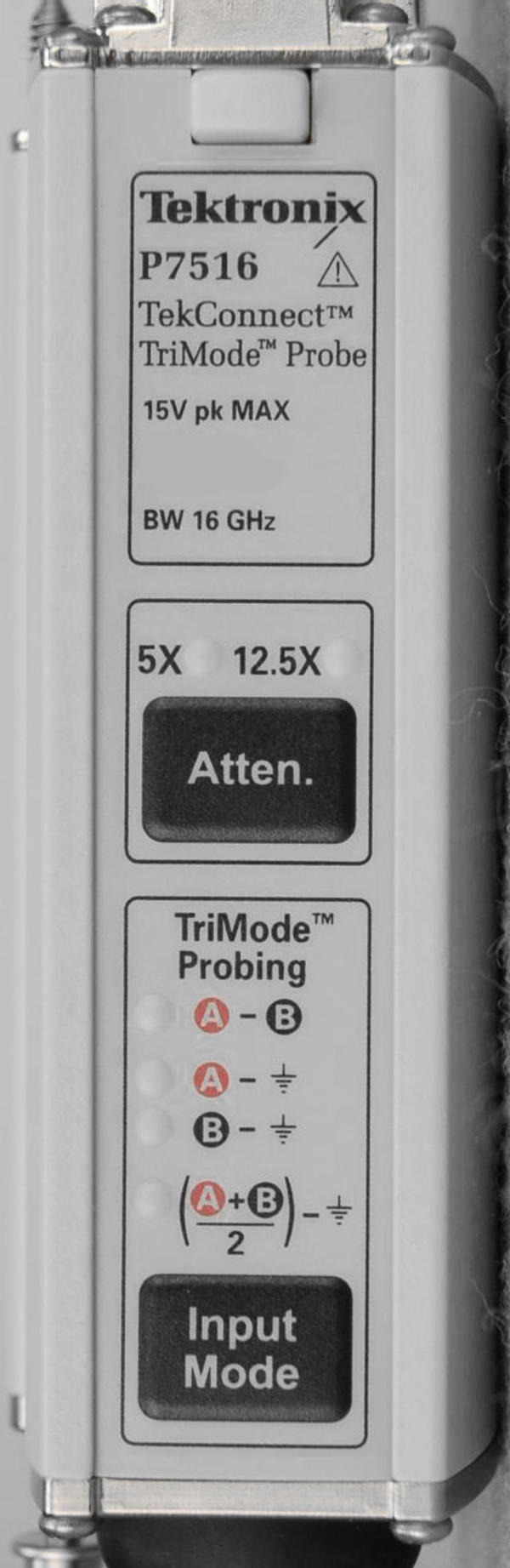

顶部配电板视图。

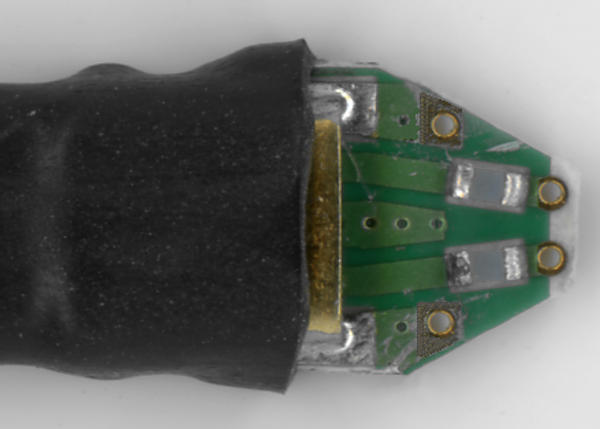

触针视图。

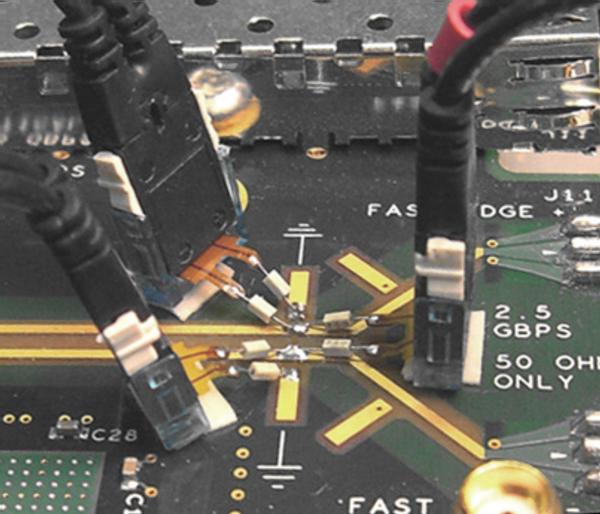

在使用TriMode 前：1 只探头进行差分测 量，2 只探头进行单端和共模测量；或1 只探头焊接和重新焊接三次；2只探头进 行共模测量。

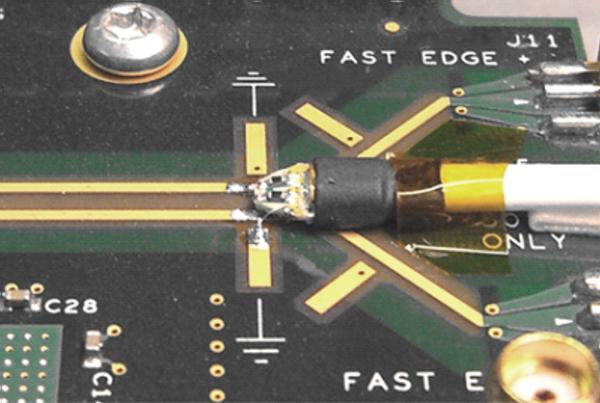

在使用TriMode后(P75TLRST): 1只探头 进行差分、单端和共模测量，只要求设置 一次。

P7500 系列探头的TriMode 探头架构继承了最高带宽和低DUT 负荷的传统，同时改善了连接能力和价值。。

Connectivity Plus – 焊接- 手持- 夹具化

P7500 系列差分探头架构提供了新的连接能力，为实时示波器提供了最高的探头保真度。P7500 系列新改进的多点连接解决方案包括：

• 标配 TriMode长距离焊接触针(P75TLRST)－支持更长的距离，体积非常小
• 选配 精密差分探测模块 (P75PDPM) — 还提供了用于手持应用和夹具化应用的模块

通过长距离焊接前端，现在可以更简便、更迅速地在电路板上及在电路板之间执行测量。用户只需拔下前端(P75TLRST)，然后插上另一个前端附件，就可以简便地更换这些前端附件。

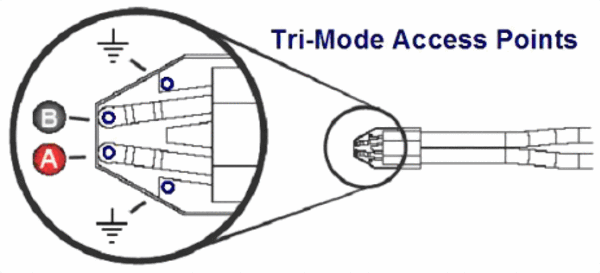

P75TLRST TriMode 长距离焊接触针。

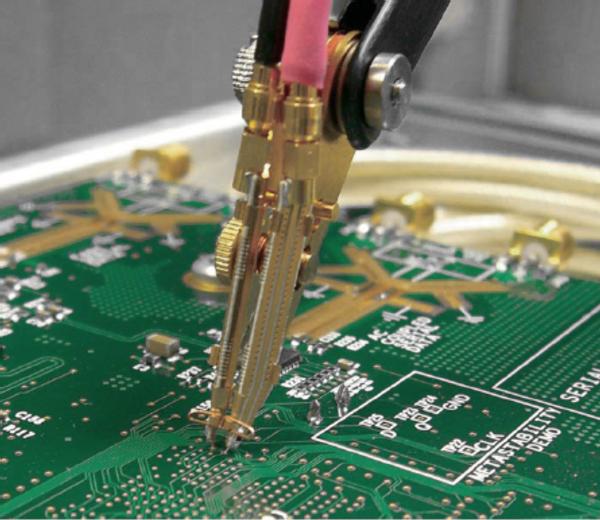

选配的P75PDPM(精密差分探测模块)满足了手持式和夹具探测需求。其小型精密锥形前端、探针可变关节杆及迅速调节可变前端间隔，为适应30 mils-180mils 的不同尺寸的通路和其它测试点提供了所需的灵活性。

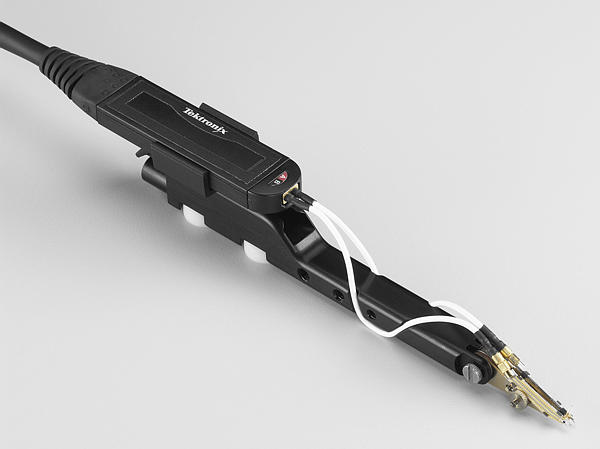

P7500，带有P75PDPM。

通过这些精密连接工具，可以接入各种器件上的多个信号，如方便的测试连接盘及接入困难的高密度电路。

信号保真度

您可以对测量的信号保真度树立信心。泰克新型差分架构与IBM 硅锗技术杰出的电气性能相结合，为满足当前及未来的行业需求提供了所需的带宽和保真度。

新型P7500 系列差分探头架构提供了：

• >20 GHz 的最高带宽
• 杰出的步进响应
• 低DUT 负载
• 行高CMRR差分
• 使用一个探头进行高CMRR差分、单端 或共模测量
