VM700T 选件01/11/30/48
N制和P制

特点与优点

• 集多种功能于一身
• • 数字波形监视器
  • 数字矢量示波器
  • 图象显示器
  • 群时延和频率响应测量
  • 噪声测量
  • 自动测量系统
• 自动模式
• • 演播室、STL、地球站和发射 台PAL 电视信号的无人监视
  • 用户可自行规定的测量容限
• －用户可自行规定的测量容限 测量模式，可提供被测项目的 图形显示
• • ICPM
  • K 因子
  • 微分增益和微分相位
  • 色度/ 亮度时延
  • 噪声频谱
  • SinX/X 信号的群时延
  • 彩条
  • 以基准值为参考的多种测量
  • 可为测量所有标准测试信号 而设置
• 获奖的用户界面
• 最新式的结构体系
• 极其快速的刷新速率
• 并行和串行打印机端口
• 三通道输入
• 通道差值模式
• 外接VGA 显示器端口
• 全文档遥控操作
• 用于分析和文档记录的硬拷贝

PAL 视频测量

泰克公司以其对电视工业的杰出贡 献，荣获了8 次技术艾美奖和一次 奥斯卡奖。泰克公司以其在世界电 视工业领域中的雄厚实力和地位， 使它能够不断地设计推出新的电视 产品并提出最完善的视频测试方 案。

VM700T 就是这样的一种产品。它 被公认为事实上的工业标准并不断 跟踪用户的需求，为基带视频信号 和音频信号的监视及测量提供了全 面的解决方案。VM700T 的一些特 点，例如它的非常迅速和全自动的 测量模式以及全手动的操作方式， 这对那些新用户和熟练的专业人员 都是非常宝贵的。购置这样的测量 仪器，无疑是十分值得的。

自动视频测量系统

VM700T 的自动模式(Auto mode) 可 以迅速而又自动地完成标准视频传 输测量，这些测量包括CCIR Rep. 624－1、Rec.567和Rec.569 等规定 的项目。无论是场消隐期间或全场 测量均可进行，并能与用户定义的 测量容限相比较。当测量结果超出 所规定的上、下容限时，仪器就会 发出提示或告警信息。并可按照操 作者预定的时间或者受某一指定事 件的触发而自动生成和打印测量报 告。

测量的图形显示

仪器的测量模式(Measure mode)可以 自动地用图形实时地显示测量结 果。场消隐期或全场测量的各个项 目，包括噪声频谱、群时延、K 因 子、微分增益和微分相位等均能给 出清晰、直观、易于了解的交互式 数字显示。这种显示具有极快的测 量刷新速率(每秒可高达30 次)，这 对于需要就信号的变化作出快速分 析以及提供瞬间及时的调整是十分有用的。用户定义的测量容限 值可以直观地反映在每种图形显示 中，并可用于生成测量报告或成为 用户定义的宏指令。例如，可通过 调制解调器拨号报出测量结果并控 制信号路径。参考于基准的相对测 试方式，可使信号源归一化或用来 消除测量过程中的信号通道误差。 在NVRAM 中可存储多至两路的视 频基准。此外，通过VM700T FTP驱 动器，可将视频基准下载到PC 机 而后输入另一台VM700T 以供继续 使用。运行中的平均值模式可用来 减小噪声的影响。用户还可按照自 己的测量要求，编制测量项目和报 告格式。

十分有用的。用户定义的测量容限 值可以直观地反映在每种图形显示 中，并可用于生成测量报告或成为 用户定义的宏指令。例如，可通过 调制解调器拨号报出测量结果并控 制信号路径。参考于基准的相对测 试方式，可使信号源归一化或用来 消除测量过程中的信号通道误差。 在NVRAM 中可存储多至两路的视 频基准。此外，通过VM700T FTP驱 动器，可将视频基准下载到PC 机 而后输入另一台VM700T 以供继续 使用。运行中的平均值模式可用来 减小噪声的影响。用户还可按照自 己的测量要求，编制测量项目和报 告格式。

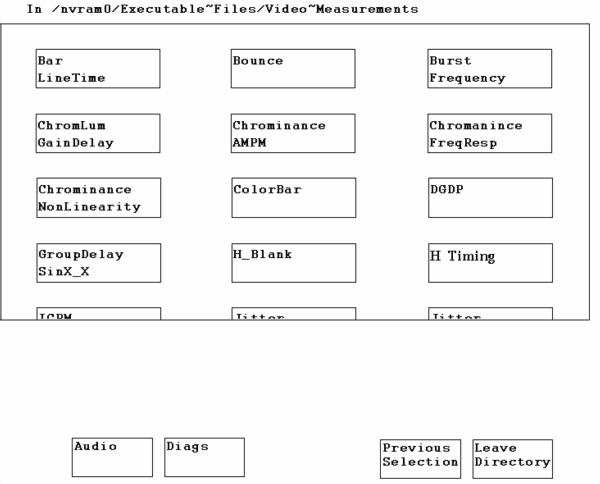

Main measure mode display of available 测量项目s.

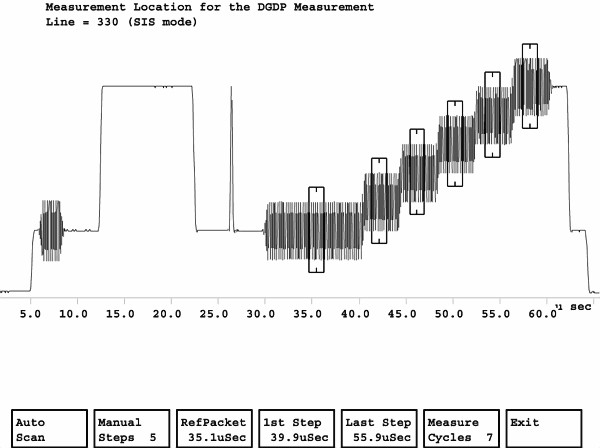

Measure mode DGDP special position acquisition feature.

数字波形监视器/矢量示波器

VM700T 波形模式提供了视频信号 的实时图形显示，从而实现多种手 动附加测量。使用测量游标可以很 方便地测量视频信号的时间、频率 和幅度参数。这些测量游标能十分 迅速并且精确定位在任何波形过渡 段中的10%、50%和90%的位置上。 游标模式也可用来在屏幕显示中心 自动地对波形参数进行计算。计算 出的波形参数可以是正弦波峰－峰 值幅度、频率和消隐电平的偏置 量，这对于多波群信号的频率响应 测量是十分有用的。

VM700T 显示波形上的任意点可向 周围作垂直方向和水平方向上的扩 展。由于数据是数字化的，因此在 所有的扩展倍率下的波形显示仍然 清晰明亮并且易于读出。屏幕显示 刻度会自动地随波形而扩展，因而 所有的测量单位都会正确地显示。 仪器还可提供通道差值模式(A-B、 A-C、B-A、B-C、C-A 和C-B)。屏幕 记忆选择可启动包络模式，以用于 观看图文、抖动或其它依时间而改 变的事件。

In Vector Mode, the VM700T becomes a digital vectorscope with an electronic graticule. The "Color Bar Search" feature makes it easy to quickly display a line containing a color bar test signal.

矢量模式具备通常的波形显示功 能，显示的矢量可以旋转或者扩 展，与此同时，所旋转的角度或扩 展的增益数值均可显示在屏幕上。

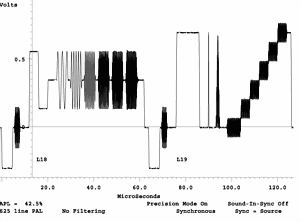

Vertical interval test signals can be seen very clearly for additional analysis of the signal. These can be printed as support documentation for automatic 测量项目 results.

VM700T 特有的“寻找彩条”(Find Color Bars)功能可在所有的视频信号 中搜索彩条，一旦发现彩条就可显 示其矢量。该彩条矢量既可以作为 被选通道色同步的基准，也可以作 为双通道中任一色同步的基准或连 续副载波的基准，同时屏幕显示出 被选通道与基准矢量之间的相位 差。

在波形模式和矢量模式中均可选 行。如果信号合适的话，可以十分 迅速地寻找任何指定行，并对该行 进行显示或自动测量。

图象模式

VM700T 利用其图象显示可以迅速 地查验是否为您所要求的信号源。 此外，选择使用“加亮行”(brigh-tup) 方式可使用户在屏幕显示图象中选 择任意视频行，这样，既可对该行 在测量模式中进行测量，也可对该 行在波形模式或矢量模式中进行观 测。

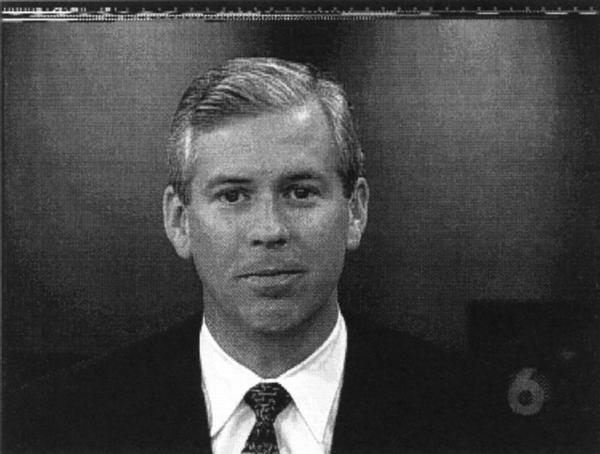

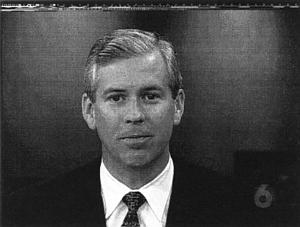

Picture mode display. (video courtesy of KOIN-TV, Portland, Oregon.)

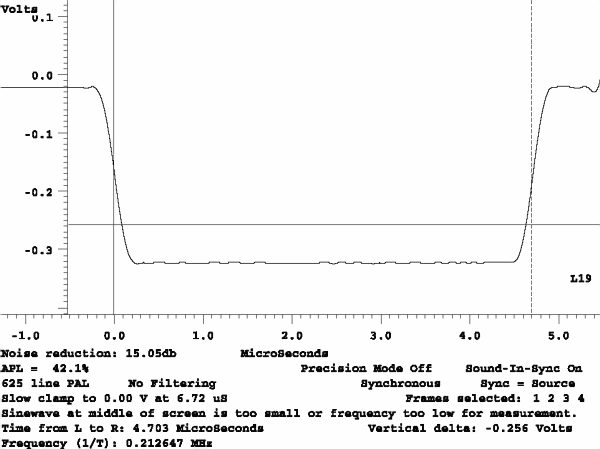

Even a single horizontal synchronization pulse can be displayed at a high intensity.

用户可编程的功能

VM700T的功能模式(Function mode)是 一项特别有用的功能。它可把用户 的操作程序存储下来，从而作为用 户在以后必要时再现测量过程 “( playback”)的宏指令。

例如，用户建立了一套发射机的解 调视频输出的测量项目(通过硬拷 贝指令来完成)，就能把这一测量 操作过程存储下来并作以 “DEMOD”标记。此后，用户可在规 定的时间内通过手动、遥控或完全 自动的方式来再现(playback)这一测 量过程。可以把这个测量运行程序 文件作为文本文件保存下来，并可 使用个人电脑进行编辑、拷贝或传 送至另一台VM700T。其它的功能还 有外接串行器件的控制，这些外接 器件包括视频/ 音频路由器、切换 器、信号发生器、电话调制解调器 以及支持RS-232 通信的许多其它 器件。

硬拷贝

屏幕上的所有信息， 可通过 Centronics 兼容的并行端口或标准 的RS-232R 接口以高分辨率的图象 质量打印到PostScript®、Hewlett- Packard®、LaserJetTM、DeskJet TM 和 ThinkJetTM 或24 针Epson® 等品牌支 持图形的打印机上。

利用并行或串行接口也可将自动测 量结果以文本格式打印到大多数 ASCII 打印机上。

遥控操作

VM700T 具有功能强大的和全文档 的遥控语言，因此可经由RS-232C 接口从远地终端对VM700T 实行遥 控操作，用来监视无人看管的发射 系统。此外，所有的文件均可送往 一台主计算机，也可传送到其它的 VM700T 。VM700T 支持两种不同的 协议：FTP(文件传送协议)和TELNET (远程通信网络)。用户在处理低波 特率时也可选择RS-232C 接口的 “无协议”(no protocol)模式。不过， 传送文件时只能采用FTP 模式。

技术规范

本节中所列出的性能指标仅在以下 环境条件下才能满足：

• 温度范围为摄氏0至50度，预热时 间至少为20分钟。以下各表格列出 了各个测量项目及其性能指标。 表格中的测量范围规定了测量的容 限值。
• 在满足下述条件时，即标称 的输入信号幅度为1 伏峰至峰值 （± 6dB），输入信号的不加权信噪 比至少为60dB，且终端负载的精度 为± 0.025％（可采用泰克公司的 PN 011-0102-01 或与此相当的负 载）。这时所有的测量精度方为有 效，

测量模式*^1,2

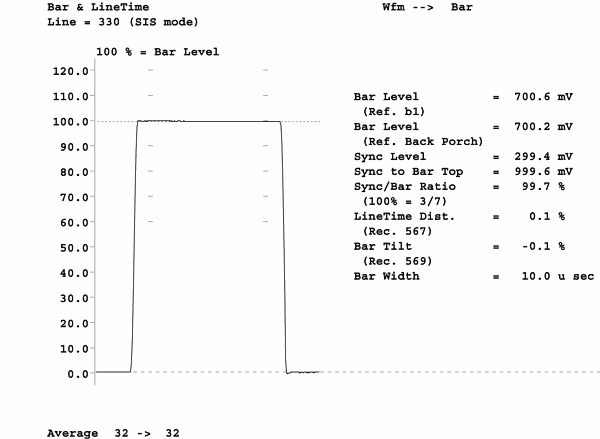

白条行定时

跳动

色同步频率*³

色度/亮度

色度噪声

色度 非线性*⁴

*¹All accuracies for 测量项目s with averaging capabilities assume the default average of 32.

*²All accuracies for 测量项目s relative to 基准mode assume an average of 256 was used to create the 基准.

*³Requires a 基准signal.

*⁴Accuracies for 色度 non-linearity 幅度 and相位 测量项目s assume an average of 256.

彩条

彩条测量

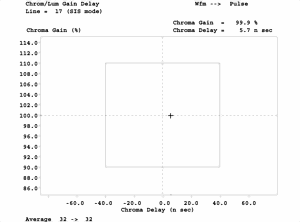

色度 to 亮度

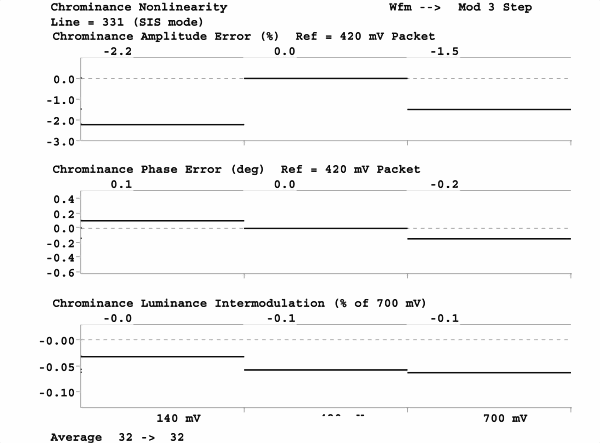

色度 非线性 测量项目.

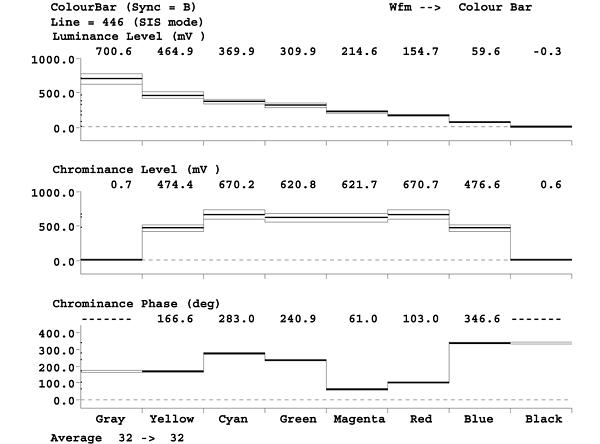

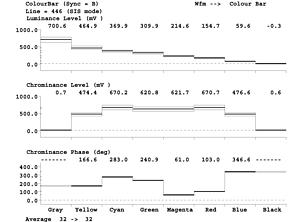

彩条测量项目.

微分增益和相位

频率响应和群时延

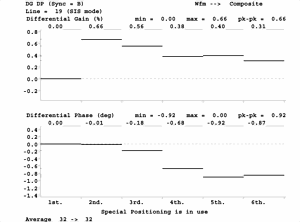

微分相位 测量项目.

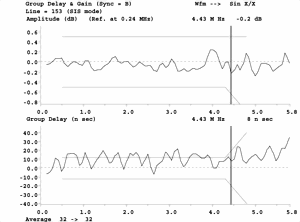

使用SinX/X 信号对频率响应和群时延进行测量

行消隐

行定时

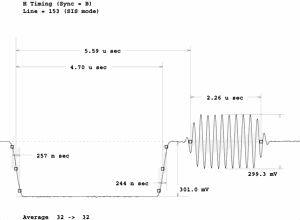

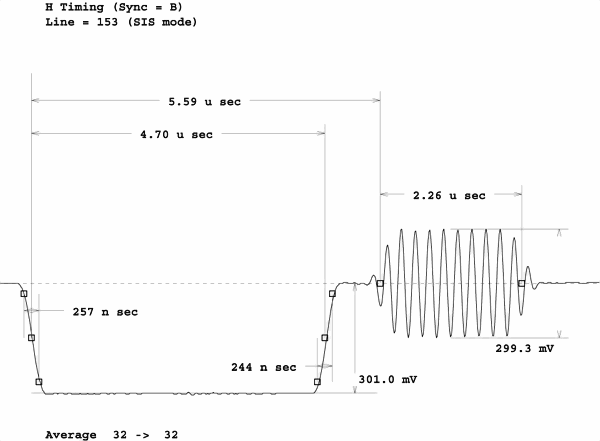

行定时测量

寄生载波相位调制

抖动

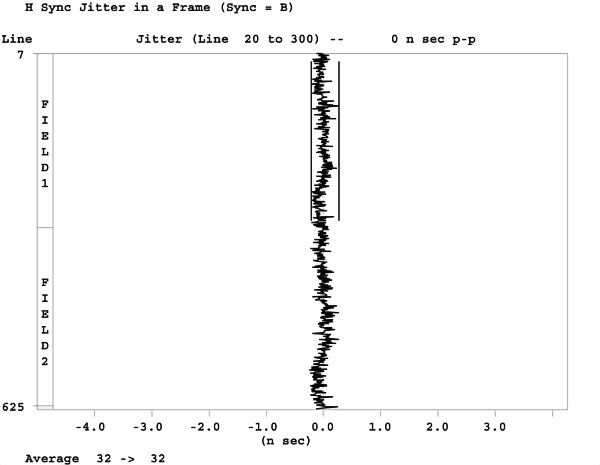

行抖动测量

K-因子

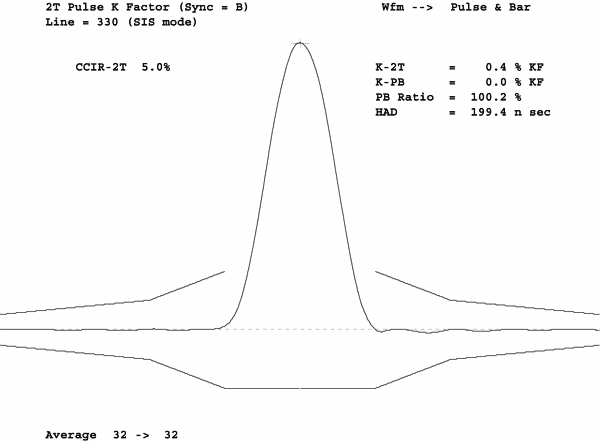

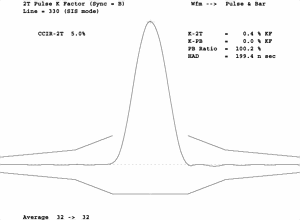

K 因子测量

电平表

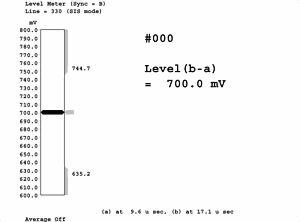

电平表测量项目.

行频测量

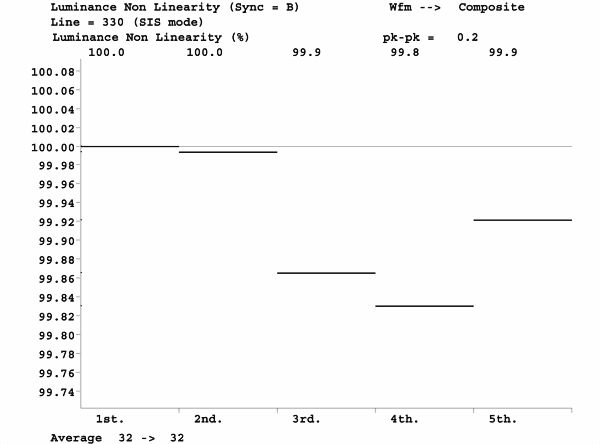

亮度 非线性 测量项目.

亮度 非线性

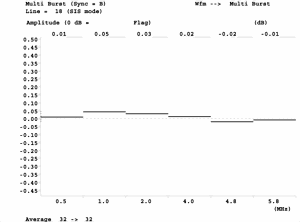

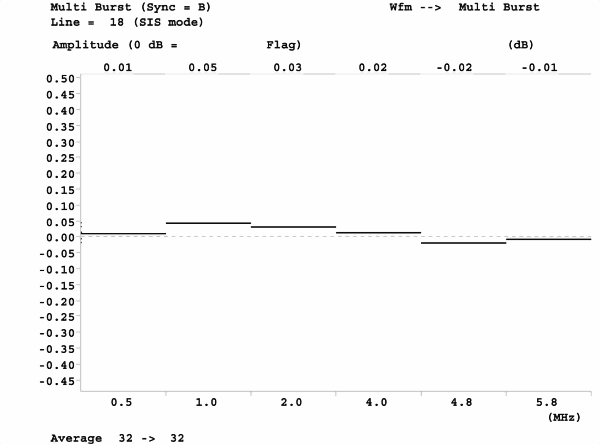

多波群测量项目.

多波群

噪声频谱

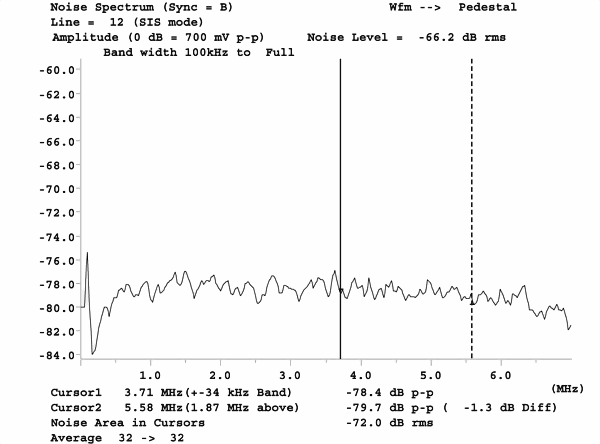

噪声频谱 测量项目.

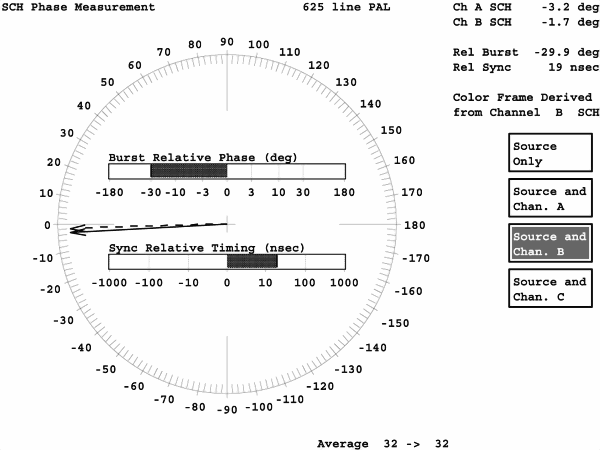

SCH相位 测量项目.

场消隐

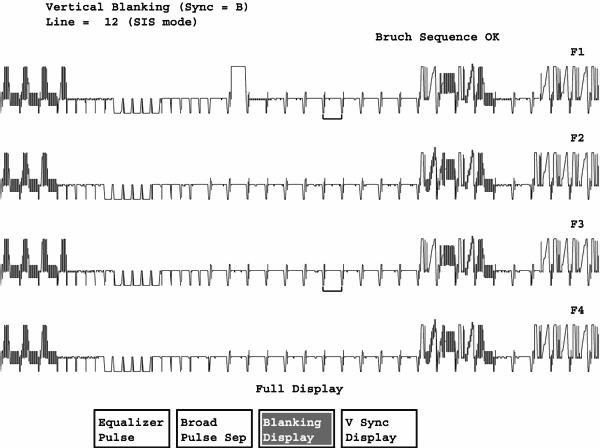

场消隐测量

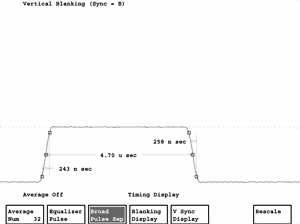

场消隐缺口脉冲测量

自动模式

行消隐定时测量

这里的测量项目均是从有效信号区域中所采集的样值上进行 的。除了行同步上升时间和下降时间之外，其它项目的测量均 按照CCIR 报告书624-1 来进行。

场消隐定时测量

Other Timing 测量项目s

其它定时测量

频率响应测量

波形失真测量

低频误差

噪声测量

寄生载波相位调制

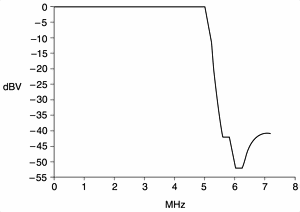

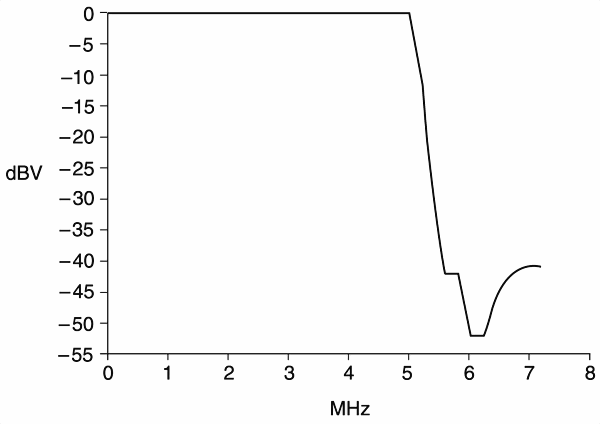

CCIR 建议书567 的统一不加权滤波器响应曲线


CCIR 建议书567 的统一亮度加权滤波器响应曲线

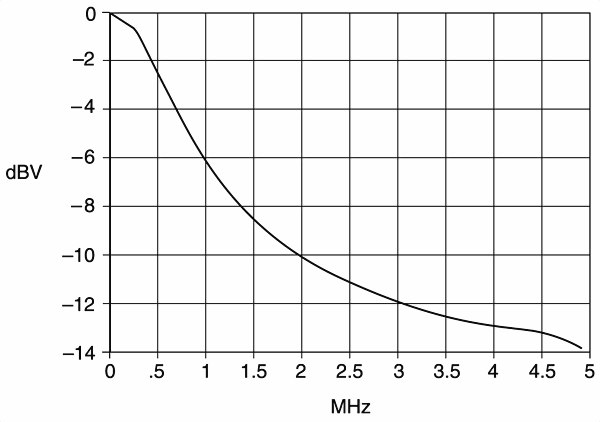

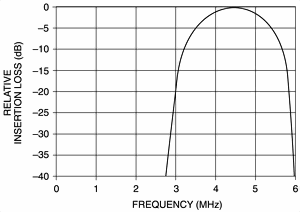

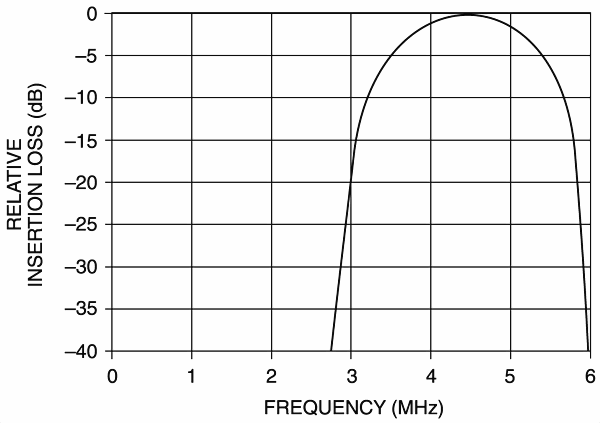

CCIR 报告书637-2 的色度加权滤波器响应曲线

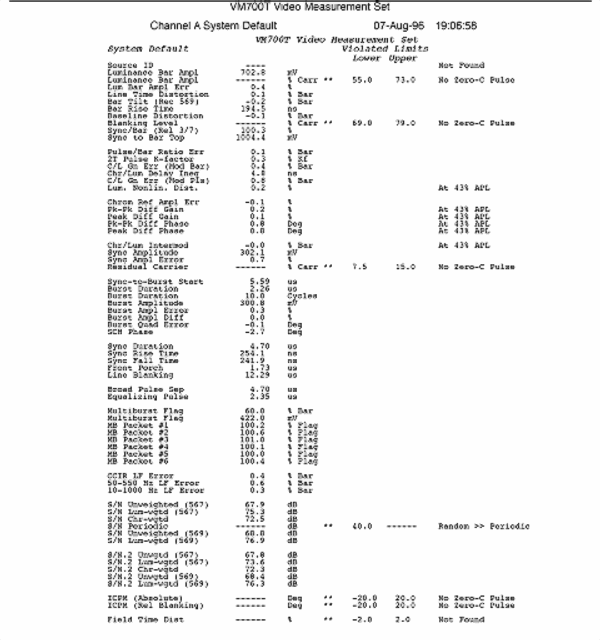

VM700T 以易读的格式显示出测量结果，标出了测量时间、测量用信号源、测量项目，并给出了该测量值是否超出了提示(*)或告警(**)容限。

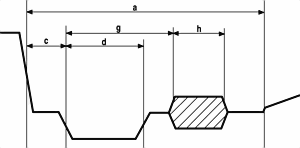

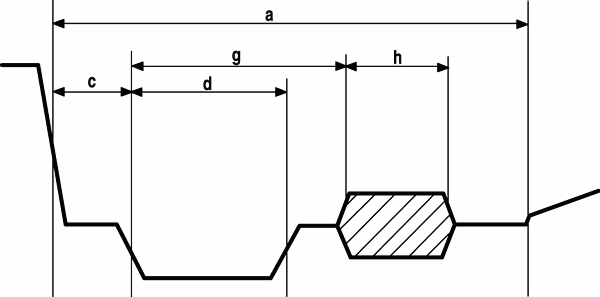

行消隐定时波形测量

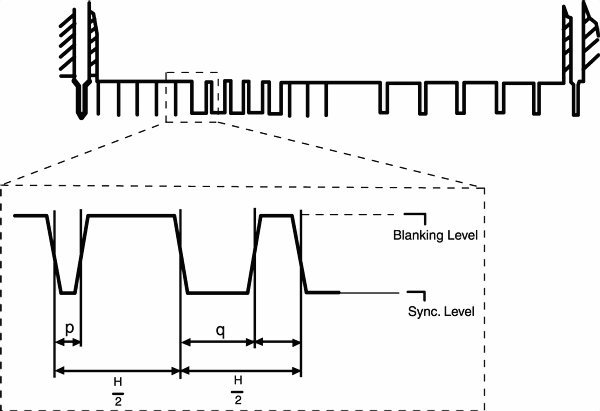

场消隐定时波形测量

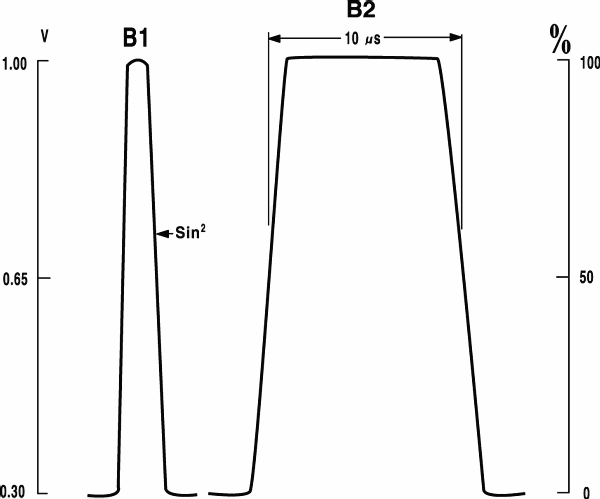

Elements B1 and B2 (CCIR recommendation 567).

测量方法

以下内容给出了VM700T 选件11 的 测量方法。必要时可参考有关的 CCIR 建议书。

行消隐定时测量

• 色同步持续时间：测量时应在色同 步信号的色度包络的半幅度点之间 进行，测量结果表示为半幅度点之 间的副载波周期数。参见行消隐定 时波形测量波形图中的“h”部分及 CCIR 报告书624-1。
• 前肩宽度：测量应从白峰电平和消 隐电平间的半幅度点开始，止于同 步头前沿的半幅度点，两个半幅度 点之间的时间间隔即为前肩宽度， 参见行消隐定时波形测量图的“C” 部分和CCIR 报告书624-1。
• 行消隐期：测量应从白峰电平和消 隐电平间的半幅度点开始，止于后 肩处消隐电平和峰值白电平间的半 幅度点，两个半幅度点之间的时间 间隔即为行消隐期，参见行消隐定 时波形测量图的“a”部分和CCIR报 告书624-1。
• 行同步上升时间和下降时间（脉冲 建立时间）：行同步脉冲前沿的10% 幅度点至90%幅度点之间的时间宽 度为行同步上升时间，后沿的10% 幅度点至90%幅度点之间的时间宽 度为行同步下降时间。
• 行同步宽度:行同步信号的前、后沿 半幅度点之间的时间间隔为行同步 宽度。参见行消隐定时波形测量图 的“d”部分和CCIR 报告书624-1。
• 行同步至色同步起点的时间宽度：测量时应从行同步的前沿半幅度点 始，止于色同步信号的色度包络前 沿的半幅度点，参见行消隐定时波 形测量图的“g”部分和CCIR 报告 书624-1。

场消隐定时测量

• 均衡脉冲宽度：
• 测量均衡脉冲前、 后沿半幅度点之间的时间间隔。参 见场消隐定时波形图的“p”部分和 CCIR 报告书624-1 及图2-1(a),(b), (c)。
• 宽脉冲期：测量宽脉冲前、后沿半 幅度点之间的时间间隔。参见场消 隐定时波形图的“q”部分和CCIR报 告书624-1 及图2-1(a),(b),(c)。

其它定时测量

• 白条上升时间：测量白条前沿10% 幅度点和90%幅度点之间的时间间 隔。参见图中的B2 单元。

幅度和相位测量

• 同步幅度误差：测量所采集的同步 脉冲样值与标称300mV之间的幅度 差，并将测量结果以标称300mV的 百分比来表示。如果该同步脉冲样 值幅度大于300mV，其符号为正值。
• 色同步幅度误差：测量所采集的色 同步脉冲样值中心的峰－峰幅度与 标称300mV之间的幅度差，并将测 量结果以标称300mV幅度的百分比 来表示。如果该色同步脉冲样值的 峰－峰幅度大于300mV，其符号为 正值。
• 色度基准幅度误差：在消隐电平上 所采集的色度信号的峰－峰幅度与 标准幅度数值（规定为白条幅度的 0.4倍）的差值即为色度基准幅度误 差，以其占标准值的百分比来表示 测量结果。如果所采集的色度信号 峰－峰幅度超出280mV，则符号为 正。参见D2单元和CCIR建议书569。
• 亮度条幅度误差：所采集的亮度条 幅度与标准700mV的偏差值即为亮 度条幅度误差。当采集的亮度条幅 度超出700mV 时，符号为正。参见 B2 单元和CCIR 建议书569。
• 亮度条幅度：测量所采集的亮度白 条幅度的绝对值，测量结果以mV或 载波的百分比（如果载波存在）来 表示。参见B2 单元。
• 条倾斜误差：测量采样白条顶端与 白条中心幅度的最大偏差，不计入 白条前沿半幅度点后1 微秒与白条 后沿半幅度点前1 微秒的超出部 分。差值的符号总为正值。测量结 果以采样白条幅度的百分比来表 示。参见B2单元和CCIR建议书567。
• 消隐电平：在32个采样行中，对每 行后肩中心附近的16 个样值电平 进行测量，取平均值作为消隐电平 的测量值。测量结果以载波的百分 比来表示。如果场消隐期内没有载 波，则不测量。
• 2T脉冲K因子：在2T脉冲前沿半幅 度点前1微秒内或者2T脉冲后沿半 幅度点后1 微秒内出现的正向或负 向反射半波(回波)中，测出其中的 最大加权幅度，测量结果以K 因子 表示，它是回波的加权幅度与2T脉 冲采样幅度的比值。加权是基于 CCIR 建议书567 中图29a 所给出的 刻度。参见B1 单元。
• C/L增益不等：测量G1或G2单元中 的色度信号的峰－峰幅度（标称值 为700mV）样值与亮度条幅度（标 称值也为700mV）样值间的差值，测 量结果以采样白条幅度的百分比来 表示。当色度信号的峰－峰幅度大 于亮度白条幅度时，测量结果为正 值。参见G1或G2单元和CCIR 建议 书569。
• C/L 时延不等：测量10T 或20T 复合 脉冲信号中的色度分量中心与复合 脉冲信号中的亮度分量中心间的时 间差，测量结果以纳秒表示。当色 度分量滞后于亮度分量时，其符号 为正值。参见F 单元和CCIR 建议书 569。
• C/L 互调：在电平为350mV 的台阶 上，其中有一部分叠加有色度信 号，而另一部分则没有色度信号。 将叠加有色度信号的台阶中滤除色 度信号之后，其台阶电平与没有叠 加色度信号的台阶电平之差值，作 为C ／ L 互调测量值，其结果以白 条幅度样值的百分比来表示。如果 滤除色度信号后的台阶电平大于无 色度信号叠加的台阶电平值，则测 量结果为正值。参见G1 或G2 单元 和CCIR 建议书569。
• 微分增益：以峰－峰微分增益作为 测量结果。从5 级台阶中找出最大 峰－峰幅度的色度信号，求出它与 消隐电平处色度信号峰－峰幅度的 比值，并由单位1减去这个比值；同 样地，找出最小峰－峰幅度的色度 信号，求出它与消隐电平处色度信 号峰－峰幅度的比值，也由单位1 减去这个比值。而最后的测量结果 是上述两个差值（的绝对值）之和。 参见D2 单元和CCIR 建议书569。
• 微分相位：以峰－峰微分相位作为 测量结果。测出5 级台阶中的色度 信号与消隐电平处色度信号的最大 相位差（绝对值）；同样地，测出5 级台阶中的色度信号与消隐电平处 色度信号的最小相位差（绝对值）， 最后的测量结果是两个相位差之 和，并以度表示。参见D2 单元和 CCIR 建议书569。
• 亮度非线性失真：在由5 级台阶形 成的6 个亮度电平中，每相邻的两 个亮度电平进行比较，以相邻台阶 电平的最大偏差的百分比作为测量 结果。其符号总为正值。参见D1单 元和CCIR 建议书569。

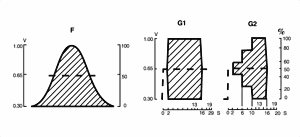

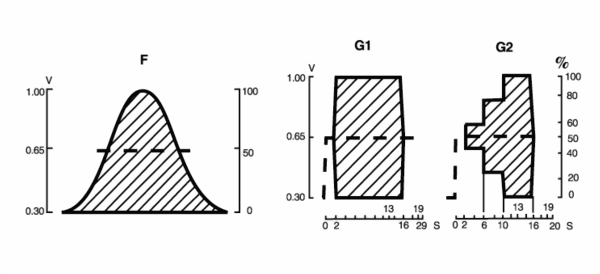

F、G1 和G2 单元（CCIR 建议书567）

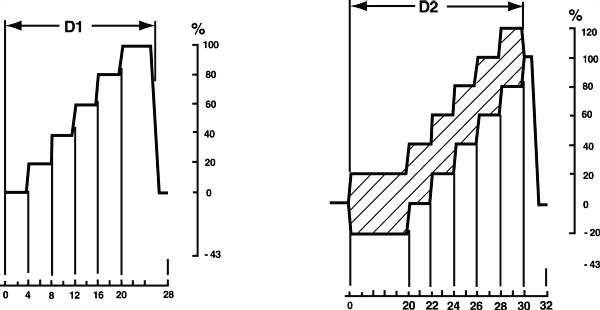

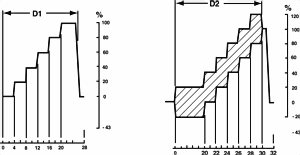

D1 和D2 单元（CCIR 建议书569）

频率响应测量

• 多波群标志幅度：测量多波群标志 顶端中心点至该标志的后续底部间 的幅度，并以采样的白条幅度的百 分比来作为测量结果。参见C1单元 和CCIR 建议书567。
• 多波群幅度（5 个波束）：在前5 个 多波群波束中，测量每个波束的峰 －峰幅度。其中前两个波束的峰－ 峰幅度测量值是在该波束中心的4. 5(s窗口中进行的，后面的三个波束 是在该波束中心的1.3(s 窗口中进 行的，最后一个波束不予测量。最 后的测量结果以采样的标志幅度的 百分比来表示。参见C1 和C2 以及 CCIR 建议书567。

线性波形失真测量

• 底线失真：测量白条后沿半幅度点 之后400 纳秒处的信号电平与消隐 基准处信号电平的差值，信号带宽 应限制在3.3MHz，最后的测量结果 以采样白条幅度的百分比来表示。 如果白条附近的电平高于消隐基准 处信号电平，则测量结果为正值。 参见CCIR建议书569(2.4段)和图1。
• 2T 脉冲/ 白条比误差：测量2T 脉冲 的采样幅度与采样白条幅度之间的 差值。如果2T脉冲幅度较大，则符 号为正。最后的测量结果以采样白 条幅度的百分比来表示。参见B1和 B2 单元以及建议书569。

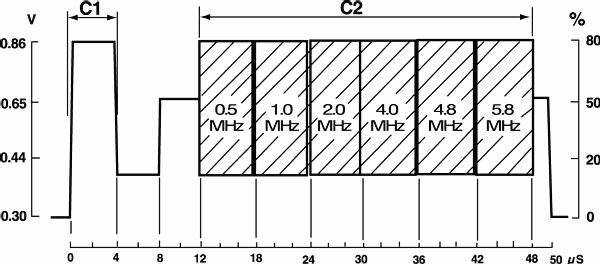

Elements C1 and C2 (CCIR Recommendation 569).

低频误差

• 低频误差: 测量消隐电平处所采集 的最大波动的峰－峰幅度，频率带 宽应在10Hz 与2KHz 之间。以白条 样值的百分比来表示。

订购信息

VM700T Opt. 11

PAL 视频测 量系统

包括附件： 仪器使用说明、3 个75W 终端负载(011-0102-00)，电源线。

订购时，请使用这里给出的术语。装运时它是作为机架安装产品的标准仪器。

选件01 － NTSC 测量。
选件01/11 －双制式（NTSC/PAL）测量。
选件20 －图文电视测量。
选件21 －摄像机测量。
选件30 －分量测量。
选件40 －音频测量模块。
选件41 － 6 通道音频测量模块。
选件42 －音频/ 视频时延测量。
选件48 － GPIB 接口。
选件1C －箱体型。
选件1G －回送/ 循环测量。
选件1P －打印机。
选件1T － NIST/MIL 跟踪校正。
选件1Z －探头适配器(067-1429-00)。
选件3Z － 3 个探头适配器（每个均为067-1429-00）。

VM700T 软件工具
VMBKUP － VM700T 备份工具软件。
VMREMGR － VM700T 的遥控图形软件。
VMT － VM700T 的遥控软件。

选购附件
VM7FC1 －机架单元转换为机箱型的现场安装配件。
VM7FR1 －机箱型转换为机架单元的现场安装配件。
