Tektronix/WFM5000 ` WFM4000/波形监视仪
详细资料:特点
应用

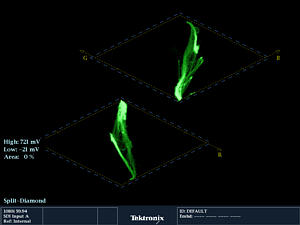

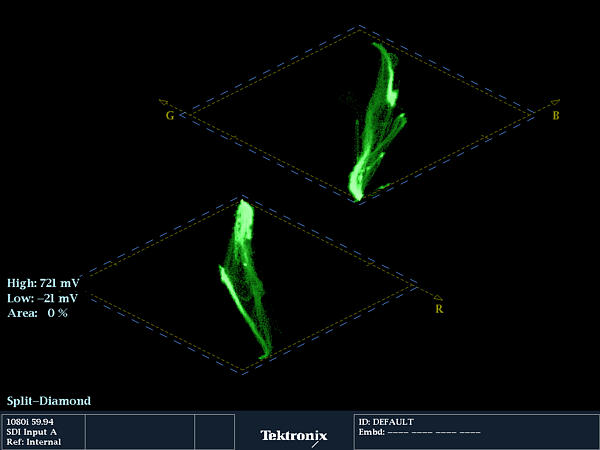

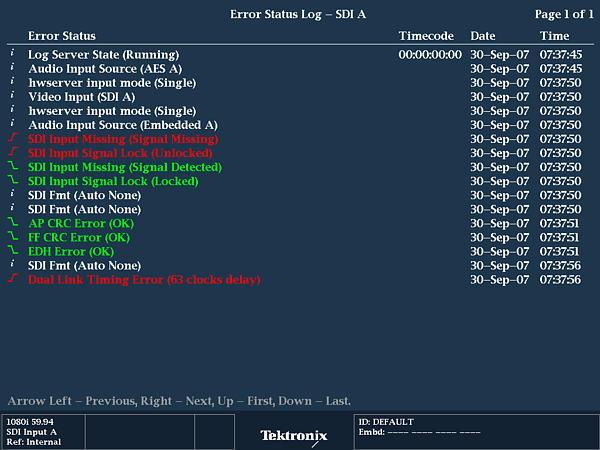

WFM5000和WFM4000便携式视频波形监视仪为基本的视音频监视提供了一种理想的解决方案。它们均采用了一种集成的L C D 高亮度显示器* 1,机身高为3RU、宽度只有半机架宽,特别适合于空间受限的环境中使用。 WFM5000和WFM4000便携式多用波形监视仪提供交直流供电选件,可使用12V直流电源或12V电池供电,也可使用100至240V 的交流电源。 这两种监视器的标准型均支持16个通道的嵌入音频和一路2 通道的数字AES 音频输入。 WFM5000支持HD-SDI(SMPTE 292M)和SD-SDI(ITU-R BT.601)信号格式的监视应用。它能够自动检测HD/SD 格式的输入信号。 WFM4000仅支持SD-SDI(ITU-R BT.601)信号格式的监视应用. 这两款仪器是便携式的监视产品,都具有泰克公司波形监视仪系列的高性能和可靠性。 卓越的泰克公司品质WFM5000和WFM4000均具有类似CRT清晰明亮的显示迹线,为未压缩视频提供了高质量监视。它们还具有享有专利的色域显示、图像缩略图显示、冻结显示和多达10000 项的出错日志记录,可进行有效的内容符合性检验。 集数字音频和视频监视于一身这两种仪器均提供了标准的数字音频监视功能,配备有音频电平条显示、李沙育显示和前面板耳机端口,能够非常方便地、独立地进行数字音频的符合性检验,而不必使用其它仪器设备。 使用的便利性这两种仪器均具有直观的用户界面,采用了背光式按钮,还提供了在线帮助。 仪器具有32 项可由用户配置的预置,用户可以按照个人的使用习惯进行配置,以迅速方便地调用仪器的常用功能。仪器的前面板设有USB 端口,可以方便地通过USB 端口将这些配置由一台仪器传送到另一同型号的仪器中。 仪器提供无源环通输入,即使在断开仪器电源的情况下也能够在信号路径的任意点上进行透明监视。 仪器配备有以太网端口,可以方便地获取并传送屏幕快照和出错日志记录。 泰克公司的See and Solve 显示特性利用泰克公司监视仪的See and Solve显示特性,显著简化了诸如信号校准、错误检测和内容校正等视频检测任务,使检测出的错误在显示器上一目了然,从而能够非常有效地查询故障。 泰克公司的显示器提供了类似CRT 的迹线显示质量,使被监视的波形清晰可见,如同模拟显示器一样。这两种监视器均具有多种扫描速率,可以很方便地控制垂直增益和水平扩展,帮助用户有效地监视和测量视频波形参数。 仪器特别设计了工作状态的提要显示,能够提供全面的告警信息、工作状态报告和内容检测信息。在强大的视频状态显示中,包含有出错统计、信号格式、是否存在附属数据等提要信息。利用泰克公司的这种特有显示,所有的重要内容信息一目了然,使信号的监视任务变得 在矢量显示中,用户可以选择显示刻度、75%或100%的彩色标度和彩色坐标轴。 泰克公司专利的色域显示-有效地检测并校正色域错误利用泰克公司专利的钻石显示和分离钻石显示,能够直观形象地使美工、编辑和操作人员一眼就能观察到BGB色域的符合性状况,从而帮助他们迅速方便地隔离超出色域容限的信号分量。 如果需要在复合系统中播出SDI 分量内容,利用独特的泰克公司箭头显示就能够在复合环境中监测SDI 分量复合后的色域符合性,而无需使用单独的编码器。在箭头显示中,可以提供单独的亮度信号的高、低电平容限指示。这种显示对于摄像机的彩色平衡调整是非常有用的。 在以上的每种色域显示图形中,均提供了用户可选择的色域门限值,工作人员可以按照他们特定的操作而设置相应的色域监视容限值。此外,色域检测结果也整合到强大的告警日志记录中, 使WFM5000和WFM4000能够提供色域错误报告。

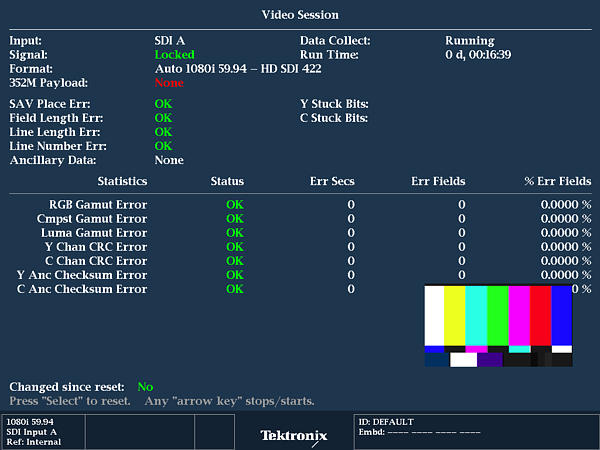

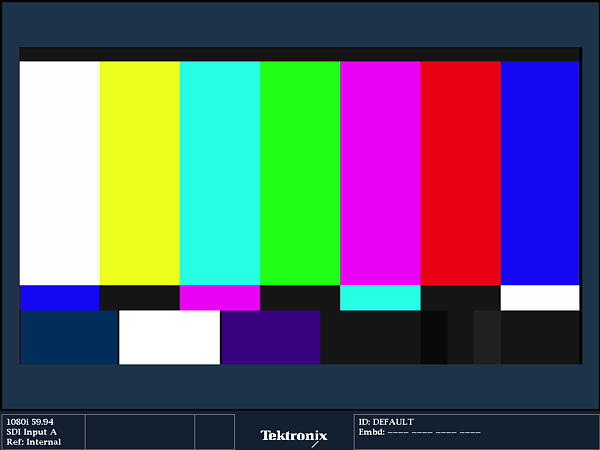

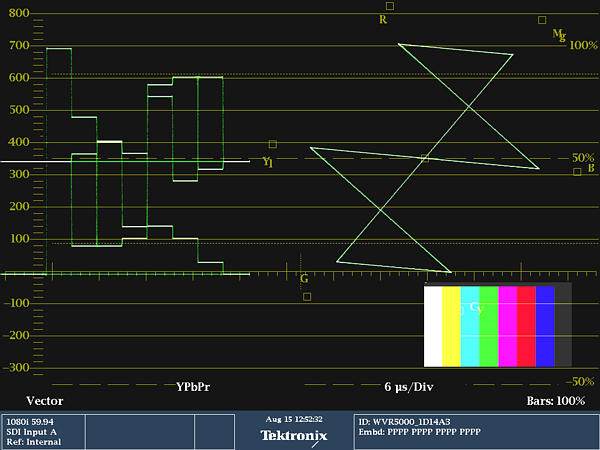

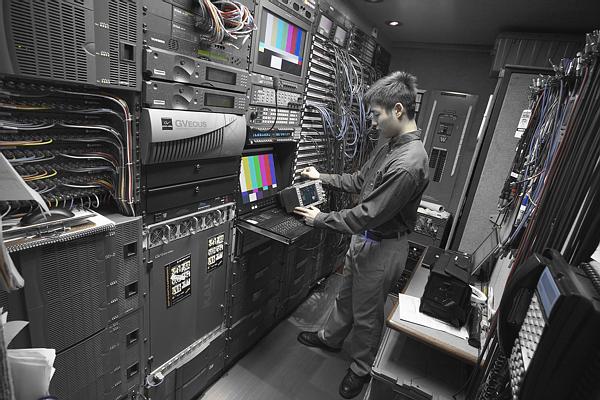

TandemVu™ 显示—自定义波形和矢量显示TandemVu 可以支持波形和矢量的同时显示。用户可以根据需要分别定位和放大波形和矢量。 TandemVu 可以帮忙演播室和转播车上的用户快速有效进行摄像机调整。 利用仪器提供的各种显示选件,用户能够在RGB、YPbPr 或伪复合格式中选择SDI 信号的并列显示或叠加显示。 仪器提供有多种水平定时显示方式,包括一行、两行、一场和两场扫描模式,可采用水平扩展或不采用水平扩展。 在矢量显示中,用户可以选择75% 或100% 彩色的标度。 在每种显示方式中,仪器能够自动选择基于输入信号格式的对应刻度。 图像显示-快速直观的内容验证和精确的内容调整全彩色的图像显示提供了输入信号内容的定性图示,它给出了信号图像的全屏显示。这种显示可兼容所有的信号输入格式,仪器还能够按照输入信号的格式自动地调整屏幕的宽高比和有效行数。 您可以选择加亮方式在图像显示器中指示RGB 或复合色域中的错误位置。在选行模式中可指示图像显示器中当前被选行的位置。 在图像显示器中,用户可以选择几种安全区和安全标题区刻度,这样有助于编辑和操作人员判断视频内容 (例如图形、标题或台标) 在屏幕上的显示位置是否正确。 仪器提供的刻度选项包括按照SMPTERP218、ITU 和ARIB 标准定义的安全区和安全标题区刻度指示,此外,仪器还提供了两种灵活的、完全可由用户定义的安全区和安全标题区刻度。 告警、质量统计和日志记录-全面而又快速的内容验证为便于观察被测信号的工作状态,WFM5000和WFM4000提供了各种显示模式。另外,在屏幕的下方还提供了可连续显示的状态栏。 在视频状态报告显示中,提供了视频内容全面的、完整的状态信息。这些信息是按照事件的时间先后顺序编排的。这些信息提交了内容查验后的符合性报告,可以作为被测内容质量的证据。在这些信息中,包括有输入格式、报告提交时间以及有关误码检测和处理 (EDH) 和循环冗余校验 (CRC) 以及色域错误等的统计信息。 在告警状态显示中,提供仪器当前正在监测的每一工作状态的连续信息。

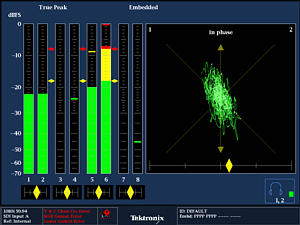

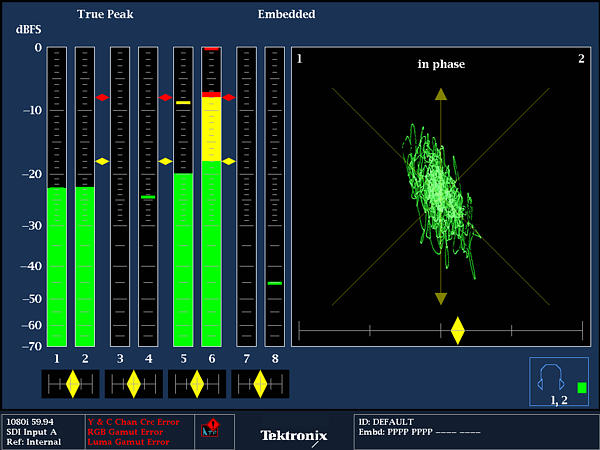

数字音频功能-标准配置WFM5000和WFM4000标配数字音频监视功能,支持数字AES 音频和嵌入音频监视。 这两款仪器均设置有电平条显示和李沙育显示。利用这两种显示,可监视嵌入音频和AES 数字音频格式,最多可达8 个通道 (2 个通道的AES 音频)。 在电平表指示中,可选择冲击式电平表和刻度,也可以由用户配置。包括有电平过高和静音设置,以及数字限幅和默音的检测,用户可选择表示模拟音频域中相应状态的电平。 在音频状态报告显示中,记录了最高的真实峰值电平,并提供报告提交期间内的的默音、限幅、电平过高和静音的出现次数。泰克公司的仪器能够提供精确的峰值电平测量结果。 技术特性WFM5000 和WFM4000 波形监视器支持多种输入信号格式和外接基准信号格式。下表列出了它们支持的所有视频输入格式(第一列)以及相对应的兼容外接基准信号格式。
*2 适用于WFM5000 和WFM4000 *3 仅适用于WFM5000 监视仪能够自动检测输入信号的格式并自动设定与该格式相对应的显示设置。您可以从下列表格的支持格式中选择您要求的信号格式。如果您要求的信号格式与仪器检测的格式不同, 仪器将会给出格式不匹配的报告。 如果仪器输入的外接基准信号格式与仪器的输入信号不兼容,仪器也会报告格式不匹配。 串行数字视频接口
外接基准信号
串行数字波形垂直特性
波形水平偏转
电源
物理特性
订购信息WFM5000WFM5000波形监视仪,支持HD-SDI和SD-SDI 串行数字监视(2 路无源环通输入)。 WFM4000WFM4000 波形监视仪,支持SD-SDI 串行数字监视(2 路无源环通输入)。   电源选项
附件
服务选项
Manuals User Manual CD in English, Simplified Chinese and Japanese is supplied with the instrument.
