特点

• 视频/音频/数据监视器和分析仪 — 众多功能共一平台
  • WFM8300和WFM8200是自动检测HD/SD-SDI格式和多种双链路视频格式（包括RGB和XYZ彩色空间支持）的标准仪器
  • 众多的可选功能，包括3Gb/s SDI（A级和B级）格式支持（选件3G）、复合模拟视频支持（选件CPS）、模拟和数字音频（选件AD）以及杜比E和杜比数字音频（选件DDE）解码和监视支持
  • WFM8300标准型提供两路输入同时监视功能、ANC数据查验器以及模拟音频、数字音频（需含选件AD）或杜比音频格式（需含选件DDE）与视频之间的A/V延迟测量的数字/图形显示
• 高级物理层信号完整性分析仪
  • 高性能实时眼图显示、抖动测量以及享有专利的电缆长度测量（WFM8300选件PHY或WFM8200选件EYE）
  • 最全面的眼图测量，包括眼图幅度、上升/下落时间、过冲/下冲测量以及泰克公司抖动波形显示（仅WFM8300，选件PHY）
  • 通过购置选件（WFM8300UP 选件3G或WFM8200UP选件3G）的方式将现有的HD/SD-SDI眼图输入模块可现场升级到全面的3Gb/s HD/SD-SDI支持
• 黑帧图像和泰克公司专利的冻结帧图像检测
• 泰克公司专利的定时和闪电显示图形，为重要设备提供方便而又准确的定时调整
• 采用泰克公司最近发布的专利技术即矛头显示（Spearhead Display）图形和亮度合格矢量（Luma Qualified Vector，LQVTM）显示图形，为后期制作应用提供方便而又精确的彩色调整
• 最完善的音频监视
  • 多通道环绕声显示*1和灵活的李沙如显示图形（选件AD或选件DDE）
  • 音频响度监视（选件AD或选件DDE）
  • 完善的杜比元数据解码和显示，包括VANC元数据（选件DDE）
  • 利用直观的杜比E防护带表（选件DDE）指示，用户可选择杜比E防护带容限
• 最全面的ANC数据监视
  • CEA708/608隐蔽字幕的同时监视；图文电视和OP47字幕监视
  • ANC数据的检测和解码，包括AFD、WSS、视频索引、TSID、V-Chip、广播标志/CGMS-A、VITC、LTC以及ANC TC等
  • 支持ARIB STD-B35/B37/B39、TR-B22以及TR-B23
• 最深入的数据分析，有助于快速解决复杂的内容质量和可靠性问题（仅WFM8300）
• 无与伦比的多种显示功能
  • FlexVu®，先进的视频帧数据捕获功能，可简化故障查寻和设备设置
  • 标准的和用户可定义的安全区刻度，为视频编辑和格式转换提供了方便，降低了重新编辑的工作量
  • 提供有效格式描述符（AFD）的检测、解码和图像显示器的刻度自动调整功能，有利于更方便地识别并解决与宽高比相关的问题
• 无与伦比的适用性
  • 提供CaptureVu视频帧数据的高级捕获功能，为故障查寻和设备配置提供方便
  • 提供32项用户预置，以便工程师或操作人员迅速调用适合他们操作的常用配置
  • 具有前面板USB端口，为仪器常用配置项、已捕获的视频帧数据以及屏幕快照的传送提供方便
  • 设有前面板耳机插口，以便迅速查验输入信号是否为您选择的一组音频
  • 直观的菜单结构，快捷方便的上下文相关帮助信息
  • 提供各种告警信息，状态报告以及出错日志记录
  • 明亮、清晰的高分辨率LED背光显示屏
  • 具有SNMP和以太网遥控接口功能和GPI接口控制，为中心的监视和控制提供方便

应用

• 内容分配和传输系统的监视和符合性查验
• 内容制作和后期制作的质量控制
• 设备/系统的验收或质量鉴定，以及内容创建和分配系统中的安装、维护和故障查寻
• 专业级视频设备的研究和开发

*¹ 音频环绕声显示已得到Werksütten GmbH和Co. KG (RTW)无线电技术公司的授权。

WFM8300

可适应用户不断变化的多格式需求支持

WFM8300的测量和监视功能以其高精度为特色，例如物理层测量、数据分析（包括ANC数据查验器）、A/V延时测量以及深入的两路输入同时监视等。对于那些需要高精度的深入信号分析和内容分析应用而言，WFM830的高性能使泰克公司成为用户的最佳选择品牌。

WFM8300具有该波形监视器系列产品中的所有选件，它是支持HD/SD-SDI视频格式和双链路视频格式视频监视的标准标准。WFM8300具有高性能的监视和测量功能，为各种视频格式提供了完善的支持：从复合模拟视频到SD-SDI、HD-SDI、双链路视频格式以及3Gb/s SDI视频信号。WFM8300同时还支持各种音频格式，包括模拟音频、数字AES/EBU音频、数字嵌入音频、杜比数字音频和杜比E音频等。

• 视频监视标准和格式
  • 3Gb/s SDI（A级和B级）— 选件3G
  • 高清晰度SDI — 标准型配置
  • 标准清晰度SDI — 标准型配置
  • 双链路（4:2:2、4:4:4、Alpha通道，10比特，12比特）— 标准型配置
  • 复合模拟视频 — 选件CPS
• 彩色色域监视
  • 箭头显示 — 标准型配置
  • 钻石和分离钻研显示 — 标准型配置
  • 矛头显示 — 选件PROD
  • 亮度合格矢量（LQVTM）— 选件PROD
• 音频监视标准和格式
  • 模拟音频、数字AES/EBU、数字嵌入音频 — 选件AD
  • 模拟音频和数字音频以及杜比数字和杜比E — 选件DDE
• 测量和分析
  • 眼图和抖动波形测量 — 选件PHY
  • 彩条和病理信号发生 — 选件PHY
  • 数据分析 — 标准型配置
  • ANC数据查验器 — 标准型配置
  • 同时输入监视 — 标准型配置
  • 音频/视频延迟测量 — 标准型配置

WFM8200

3Gb/s SDI监视、抖动测量以及测试信号发生器

WFM8200为模拟视频、数字视频、高帧频数字视频以及多种音频格式的高级监视提供了理想的解决方案。当它配置相应选件后可升级为3Gb/s SDI监视和复合模拟视频监视。这种灵活的解决方案使WFM8200成为支持HD/SD-SDI和双链路视频监视的标准仪器。如果您有格式转换和为未来监视新视频格式而准备的应用需求，那么，购置WFM8200将是您的明智选择。WFM8200的可选音频选件包括模拟音频、数字AES/EBU、数字嵌入音频、杜比数字和杜比E音频格式等。

• 视频监视标准和格式
  • 3Gb/s SDI（A级和B级） — 选件3G
  • 高清晰度SDI — 标准型配置
  • 标准清晰度SDI — 标准型配置
  • 双链路（4:2:2、4:4:4、Alpha通道，10比特，12比特）— 标准型配置
  • 复合模拟视频 — 选件CPS
• 彩色色域监视
  • 箭头显示 — 标准型
  • 钻石和分离钻研显示 — 标准型
  • 矛头显示 — 选件PROD
  • 亮度合格矢量（LQVTM）— 选件PROD
• 音频监视标准和格式
  • 模拟音频、数字AES/EBU、数字嵌入音频 — 选件AD
  • 模拟音频和数字音频以及杜比数字和杜比E — 选件DDE
• 测量和分析
  •  眼图显示和抖动读出 — 选件EYE

总之，无论是WFM8300还是WFM8200，均可将各种选件灵活地组合配置，并且可以现场升级，这样可以保护您的仪器购置投资，为多格式环境应用提供了一种理想的解决方案。如果需要更详细地了解它们的选件配置和各型号的适用性，请参考本文档的订购信息。

从复合模拟到3Gb/s SDI高级数字视频—所有格式共一平台

WFM8300和WFM8200高级波形监视器是多格式环境中的理想工具，它们提供了灵活的选购件并能够现场安装升级，从而可以监视包括3Gb/s SDI、双链路、HD/SD SDI以及复合模拟视频在内的各种视频格式。

无论是WFM8300还是WFM8200，它们均为支持双链路SMPTE 372M符合性监视、SMPTE 352M自动格式检测，以及可选择的Alpha通道和XYZ彩色空间中的2K双链路监视的标准仪器。

WFM8300和WFM8200利用其完善的显示图形和状态报告工具支持链路A、链路B或它们的组合双链路输入监视。利用泰克公司专利的定时显示，可以测量双链路信号中链路A和链路B之间的定时。因此，这种定时显示是维护两个链路之间正确定时的宝贵工具。

为支持最近的1080p 50/59.94/60格式的高清晰度内容制作，WFM8300和WFM8200提供了可选的3Gb/s SDI格式监视功能。WFM8300和WFM8200的选件3G能够监视SMPTE 425M A级（直接映射）和B级（双链路的映射）信号。

WFM8300和WFM8200的各种监视显示方式如波形、矢量、色域、定时、状态、图像和音频，以及自动物理层测量和深入的数据分析均可用于3Gb/s SDI和其它输入格式。无论是WFM8300还是WFM8200，均支持视频和音频格式选件的任意组合。因此，这两种仪器特别适合于多格式环境应用，并能够满足用户未来的应用需求，从而为您购置仪器的投资提供了充分的保护。

为内容创建和内容分配提供无与伦比的测量和监视性能

最先进的物理层测量解决方案

物理层选件提供了视频信号的精密测量功能

WFM8300和WFM8200高性能波形监视器为工程师提供了最完善的物理层信号测量功能。当它们配备选件3G和相应的物理层选件后，WFM8300和WFM8200就能够进行3Gb/s SDI眼图显示、抖动测量以及电缆长度测量（WFM8300配备选件PHY或WFM8200配备选件EYE）。选件PHY或选件EYE均具有独特的功能，例如可以给出1UI以上的抖动电平报告，在测量3Gb/s SDI、HD-SDI和SD-SDI信号中的抖动时，可以提供频率为10Hz至100kHz的各种抖动滤波器。WFM8300和WFM8200提供了易于理解的抖动测量的直接读出值，用户可将仪器设置为同时显示定时抖动读数和校准抖动读数的方式，这样可以更加有效地查找抖动的来源。在仪器的SDI状态显示中，提供了关键信号参数的测量结果，例如信号强度、电缆损耗以及估算的电缆长度测量值。

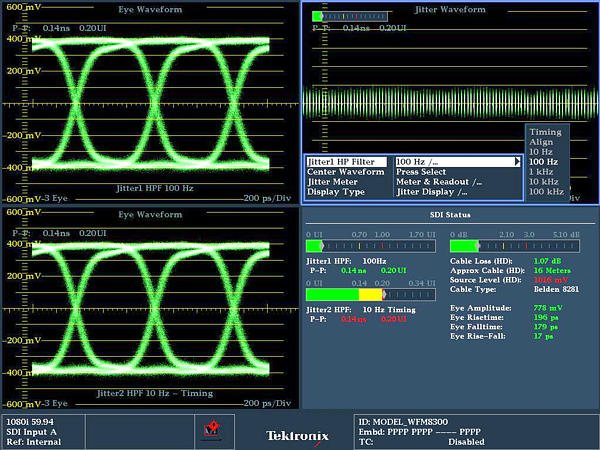

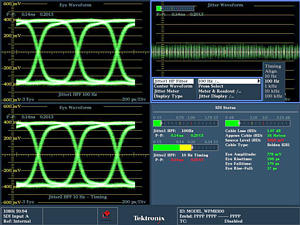

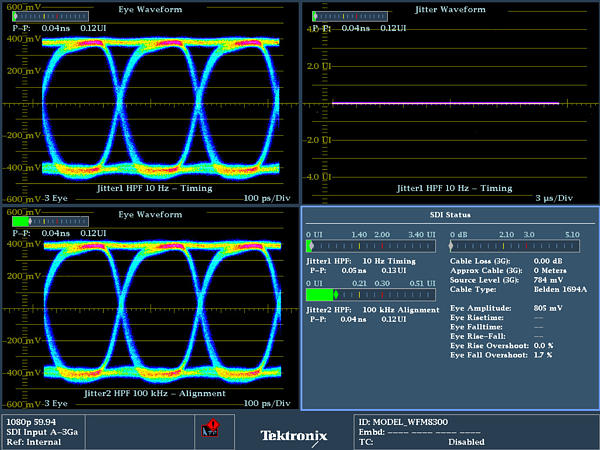

在WFM8300和WFM8200的FlexVuTM显示中，用户能够显示出定时抖动和校准抖动的数值、电缆参数的测量结果以及显示各种不同形式的眼图，有助于快速诊断并排查与SDI定时抖动或与电缆衰减相关的各种故障。利用波形监视器的无限余辉模式，还可以更加容易地观察到物理层信号的眼开度。

此外，WFM8300（含选件PHY）还可以自动测量眼图幅度、上升/下落时间、过冲/下冲，并且提供抖动波形显示以观察与行频和场频相关的抖动。所有这些功能均能够帮助广播电视业主和网络运营商快速、有效地查找和诊断信号的质量问题。带有选件PHY的WFM8300还具有多速率HD/SD-SDI和3Gb/s SDI（需含选件3G）彩条以及病理信号发生功能，可为工程师提供一种简捷的信号源以在系统或设备的设置和故障查寻期间迅速地对信号通道进行查验。

为工程技术人员提供优异的数据分析功能

ANC数据查验器和CaptureVu显示提供了详细的内容分析

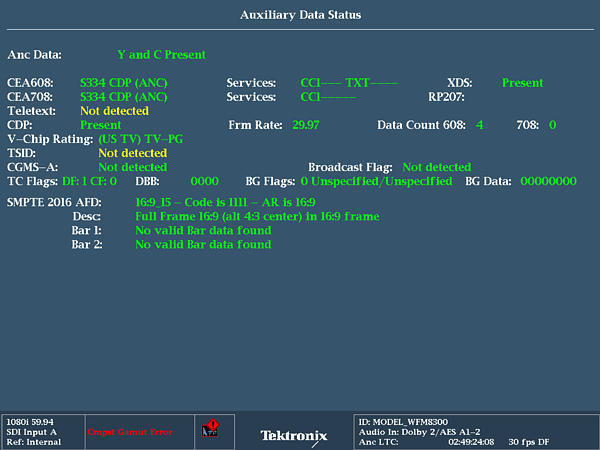

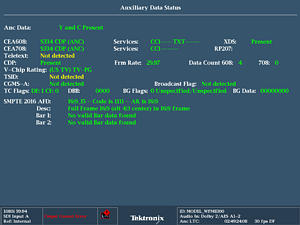

在辅助数据状态（Aux Data Status）显示中监视附属数据（包括隐蔽字幕、时间码和AFD等）

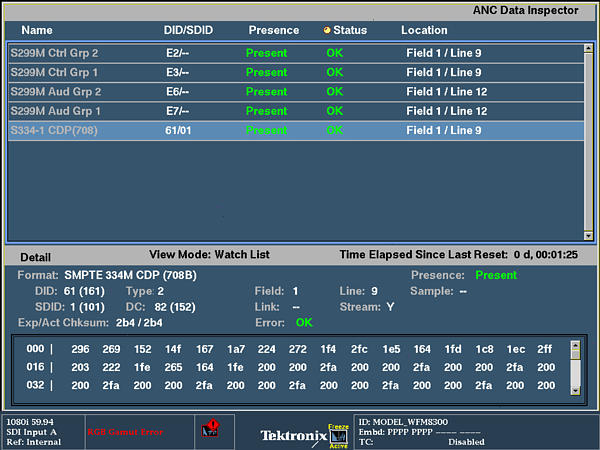

新型的ANC数据查验器（WFM8300的标准配置）提供了业内领先的解决方案，即通过一种直观的ANC数据显示以帮助广播电视业主方便而又准确地查验所有必需的VANC数据是否存在以及它们的配置是否正确。

与其它解决方案相比较，WFM8300的ANC数据查验器能够帮助操作人员方便而又迅速地检查VANC数据是否存在以及有无错误。一旦发现VANC数据错误，ANC数据查验器就可以引导工程师进入更加详细的数据内容视窗以作进一步的深入分析。

利用FlexVuTM特性，在每一图像分屏显示中均可显示不同的CEA708/608隐蔽字幕和单独的图文电视字幕。图文电视页面可以按照WST格式或OP47格式解码。

在仪器的辅助数据状态显示（WFM8300和WFM8200的标准配置）中，提供了各种概要信息，其中包括按照SMPTE 2016标准的有效格式描述符（AFD）、视频索引宽高比、宽屏信令（WSS）、V-Chip、TSID、CGMS-A、广播标志、CEA708/608隐蔽字幕、图文电视以及时间码信息等。

目前在信号处理链路中，已为链路中的各个设备提供有各种各样的元数据。为使链路中的信号处理设备能够正确地处理信号，监视这些元数据是至关重要的。例如，正确的AFD格式能够保证显示器宽高比的正确格式，自动AFD刻度可用于WFM8300和WFM8200的图像显示以及可以很方便地监视二进制数据和察看文本说明。

利用选件DDE，WFM8300和WFM8200能够监视按照SMPTE 2020标准嵌入在场消隐附属数据（VANC）区中的杜比元数据。

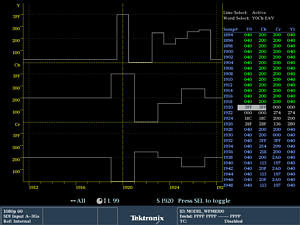

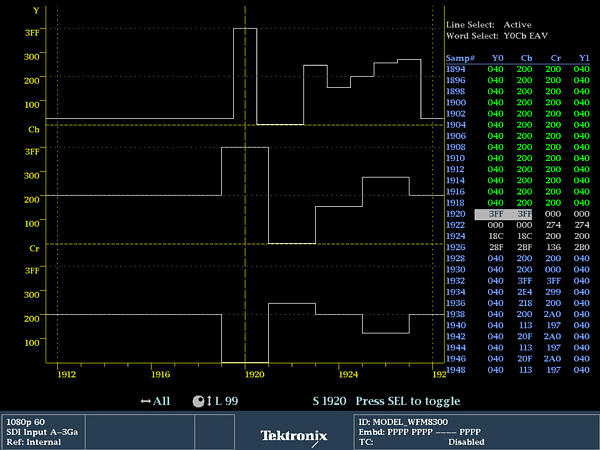

在数据表显示（Datalist Display）中提供了逐个像素的详细信息

在WFM8300的标准配置中，提供了数据表显示（Datalist Display），它能够显示HD/SD-SDI和3Gb/s SDI（需含选件3G）输入信号中实际数据值的详细信息。利用这种显示，用户可以很方便地定位查找输入信号中的协议错误。

在数据表视图的右边，给出了取样数据字的十六进制、十进制或二进制的显示值，利用下列的彩色代码，可以十分方便地识别各种类型的数据和错误：

• 绿 — 有效视频数据
• 蓝 — 行消隐区或场消隐区中的数据
• 白 — EAV、SAV和其它保留数据字
• 黄 — 标称允许值以外的数据
• 红 — 非法数据值

在数据表视图的左边，以取样点的序号为横轴、以非内插的样点数据值为纵轴，给出了数字波形的图形显示。您可以按照视频模式或数据模式配置这种独特的显示。

在视频模式中，显示图形是以时间为横轴，纵轴显示Y、Cb、Cr的数值。如同波形显示一样，您同样可以配置为一分量、二分量或全部三分量显示。

全特性的同时输入监视，进一步增强监视功能

两路输入信号的同时显示，相当于二合一的仪器

WFM8300的同时输入监视（SIM）选件将其多格式监视功能提高到一个新的水平。这种功能可以帮助工作人员迅速地判断某一视频质量故障究竟是原有输入信号中就存在还是由被测设备引入的。采用这种方式，工程技术人员就能够在传输链路中的每一点对其输入或输出信号进行比较，通过检测、诊断和查找，从而迅速地解决该处视频设备所引入的技术故障。不仅如此，在视频格式转换过程中这一特性也是十分有用的，它可以透明地查验格式转换的质量状况。

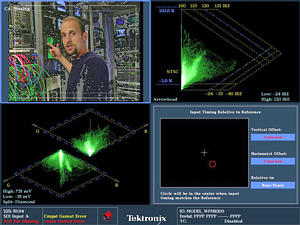

利用FlexVuTM特性，可以十分灵活直观地将显示器配置为两路被监测输入信号的并列显示。用户既可以同时显示故障检测视窗，也可以同时给出状态报告、或提供告警信息、或提供故障日志记录。因此，SIM选件对于HD和SD节目的同时传输监视是非常理想的监测工具。此外，在立体三维内容制作和后期制作应用中，它可以同时监视左眼图信号和右眼图信号，也同样是一款理想的监测工具。

享有专利的泰克公司定时显示可以用来观测每一路输入信号相对参考信号的定时状况，也可以测量各路输入信号之间的定时。

在传输链路中的每一点，音频信号和视频信号均可以独立显示。

泰克公司的See and SolveTM显示

See and SolveTM显示有助于快速而有效地检测和解决各种故障

泰克公司的See and SolveTM显示显著地简化了视频监视任务，例如信号校正、错误检测和内容校正等，用户可利用它迅速检测故障并能够有效地予以排除。

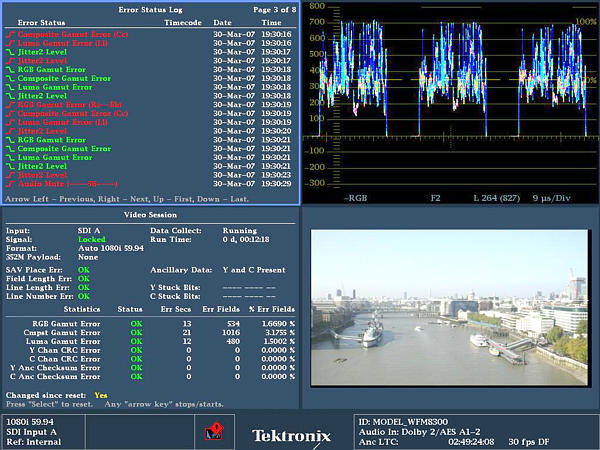

经过特别设计的屏幕报告和状态显示提供了全面的内容参数测量结果和状态报告。

利用黑帧和冻结帧图像检测以提示操作人员注意传输链路中的故障，并可以将这样或那样的故障或错误载入出错日志记录，并作为报告输出。

在强大的出错日志记录中，可提供多达10000项的事件详细记录报告，并可利用web浏览器予以下载。仪器发出的告警信息也可以激活接地屏蔽盒和SNMP陷阱，从而为网络中心的多节目监视提供方便。

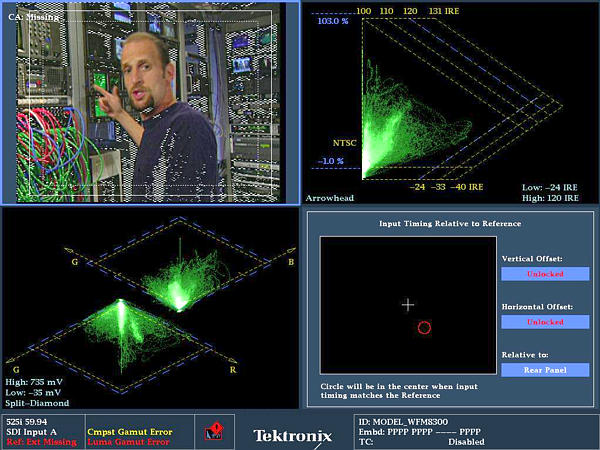

FlexVu — 可以按照您的操作需求而随心所欲地设置各种分屏显示

波形监视器的FlexVuTM四分屏显示提供了最大的灵活性，从而显著地提高了您的工作效率。与那些具有预置视窗组合或有限的组合显示的仪器不同，FlexVuTM使您能够按照您的特定需求和您的工作实践随心所欲地创建出多种显示窗口。您可以对每一分屏窗口进行配置以便于信号分析，例如可设置为多重告警和状态显示、不同的安全区刻度以及在每一分屏窗口中设置游标显示等。

泰克公司的显示器提供了清晰明亮的、类似于CRT的迹线显示质量，能够清楚地呈现波形和矢量监视图形而无像素化的失真。无论是3Gb/s信号还是HD、SD-SDI信号，均可给出RGB、YPbPr、YRGB或复合格式下的您所熟悉的波形显示，既可以在并列模式中也可以在叠加模式中显示各个信号分量。对于复合模拟视频，即NTSC和PAL信号的波形显示可以分别使用亮度滤波器、色度滤波器或亮度+色度滤波器。在矢量显示中用户可选择适当的刻度，例如75%或100%的刻度。

利用泰克公司专利的钻石、分离钻石和箭头色域显示，能够简化色域符合性的验证过程。其中钻石和分离钻石显示可以帮助您方便地识别和校正数字视频信号中的RGB色域错误。利用箭头显示使您能够在数字视频信号的复合色域符合性的验证过程中节省大量的时间。在这些显示图形中，您可以按照指定的符合性标准来选择色域阈值以设置相应的色域越限告警。不仅如此，您还可以选择加亮状态以在图像显示器中观察发生色域错误的具体位置。

在WFM8300和WFM8200中，新增了可选的高级彩色色域监视功能，即享有泰克公司专利的亮度合格矢量（Luma Qualified Vector，LQVTM）显示和矛头显示（Spearhead Display）图形。当它们与泰克公司特有的钻石和分离钻石色域显示结合使用时，就提供了最完善的彩色色域监视工具，并可对彩色色域进行精确的调整（需选件PROD）。

在WFM8300和WFM8200的图像显示中，可以同时检测并解码CEA708/608隐蔽字幕。图文电视字幕页面也可以按625格式或者使用OP47附属数据解码。灵活的安全区刻度使您能够快速地布置图形、字幕或logo图标的具体位置。如果使用FlexVuTM显示，用户就能够在不同的安全区刻度下观看两种或多种图像。

利用WFM8300和WFM8200的CaptureVu®功能，用户可以捕获、保存或下载视频帧数据，并能够据此重建显示图像，还可以将实况信号与已捕获的视频数据进行比较，以便于间断性故障查寻和远程站点的故障状态分析。

优化声音质量的完善监视工具

WFM8300和WFM8200采用了高质量的数字过滤和过取样技术，从而确保了音频测量的准确性、可靠性和可重复性。为便于音频监视，WFM波形监视器的音频选件具有音频格式自动检测功能，并且可以灵活地将输入音频变换为模拟或数字音频输出以送往外接监听器件。

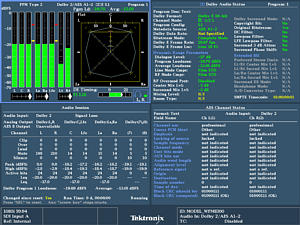

环绕声、杜比元数据、音频屏幕报告和通道状态

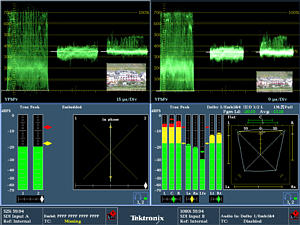

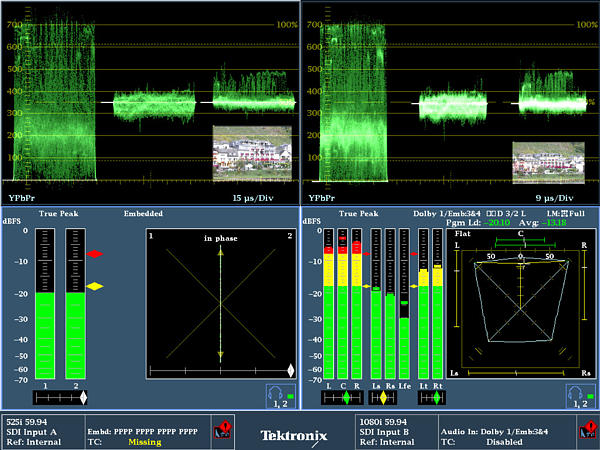

在波形监视器的环绕声*1显示中，提供了最完善的波形监视音频分析仪工具，它能够给出表征被测环绕声系统中各声道相互作用后的直观图形显示。在环绕声显示图形中，其中电平条显示提供了音频故障、音频电平以及杜比音频格式等信息，而灵活的李沙如显示则可以提供任意两个音频声道间的相位指示。

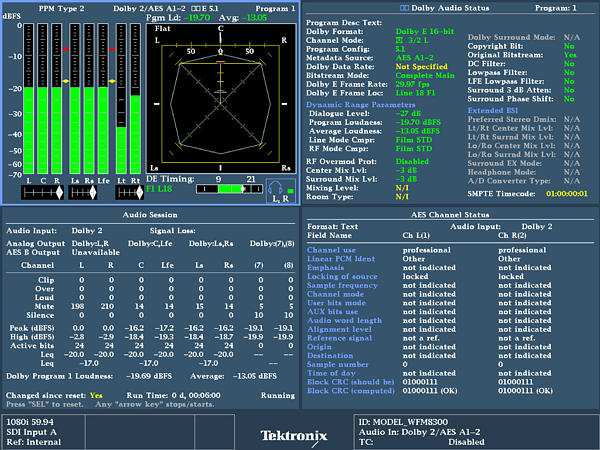

在WFM8300和WFM8200专门设计的音频显示中提供了更加深入的音频信号验证。音频屏幕报告提供了有关音频电平、音频故障以及每一声道的有效比特数的提要信息。用户可以从三种响度过滤器中任选一种：平坦、A加权和RLB加权（BS.1770）。WFM8300和WFM8200还提供了音频控制包数据和通道状态显示。

杜比状态显示（在选件DDE中）提供了VANC元数据显示和杜比E防护带定时和同步显示。

在选件DDE中用户可为杜比E防护带定时测量配置门限值，并可按照特定的防护带参数设置杜比E防护带定时和触发告警。

*¹ 音频环绕声显示已得到Werksütten GmbH和Co. KG (RTW)无线电技术公司的授权。

方便的系统定时监测

在处理视频素材时音频/视频间的同步是一个重要的课题。WFM8300是在一种图形条指示器中显示A/V延时。有了A/V延时的具体测量读数，工程技术人员便于进行A/V延时符合性查验以确保系统的正确定时。A/V延时测量是在服务中断时进行的，适合于模拟或数字音频和各种视频格式。另外，需要使用TG700以提供包含有音频和视频测试序列的SDI信号，并将该信号送入被测系统再用WFM8300进行A/V延时测量。

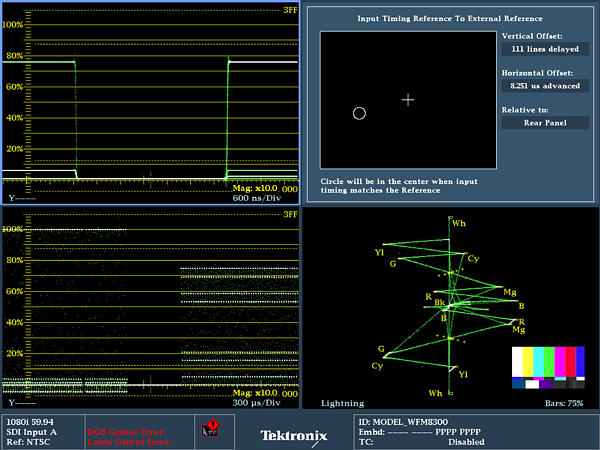

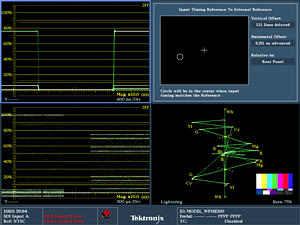

定时和闪电显示，简化了定时调整

享有泰克公司专利的定时显示是通过一种简单的图形以指示输入信号和参考信号（或者是已保存的偏置参考）之间的相对定时，这种X-Y轴平面的显示图形为系统的A/V定时调整提供了方便。

在闪电显示图形中能够提供亮度和色度幅度显示，利用节目开始处的彩条信号能够帮助用户验证各分量之间的定时。利用享有泰克公司专利的蝴蝶结显示（WFM8300和WFM8200的标准配置）可作为闪电显示定时测量的补充手段。在分量格式中使用一种特定的蝴蝶结测试信号，可以对各分量通道间的幅度和定时进行精确的测量。WFM8300和WFM8200的SCH相位显示可以帮助您迅速地验证复合模拟视频信号中的关键定时参数。

技术特性

复合视频接口（选件CPS）

Formats Supported - NTSC, NTSC no setup, PAL.

Inputs - Two, only one active at a time.

Input Type - Passive loopthrough BNC, 75 Ω compensated.

Input Dynamic Range - ±6 dB.

Maximum Operating Amplitude - -1.8 V to +2.2 V, DC + peak AC.

Absolute Maximum Input Voltage - -6.0 V to +6.0 V, DC + peak AC.

DC Input Impedance - 20 kΩ, nominal.

Return Loss - >40 dB to 6 MHz, power on (typical).>40 dB to 10 MHz (typical).>46 dB to 6 MHz (typical).35 dB, power off (standard amplitude video).

Crosstalk Between Channels - >60 dB to 6 MHz.

Loopthrough Isolation - >70 dB to 6 MHz.

DC Offset with Restore Off - <7 mV. DC Restore 50 Hz and 60 Hz.Attenuation: Fast Mode >95% attenuation, Slow Mode <10% attenuation, <10% peaking.Slow Mode: Typical peaking 8% at 50 Hz and 60 Hz.Lock Range: ±50 ppm remains locked.

External Reference

Input Type - Passive loopthrough BNC, 75 Ω compensated.

DC Input Impedance - 20 kΩ, nominal.

Return Loss - >40 dB to 6 MHz, >35 dB to 30 MHz (typical).

User Interface

1024 (H) × 768 (V) pixels LCD.

Serial Digital Waveform Vertical Characteristics

Vertical Measurement Accuracy - At 1x, ±0.5%; at 5x, ±0.2% of 700 mV full-scale mode.

Gain - X1, X2, X5, and X10.

Frequency Response

HD - Luminance Channel (Y): 50 kHz to 30 MHz ±0.5%.Chrominance Channels (Pb, Pr): 50 kHz to 15 MHz ±0.5%.

SD - Luminance Channel (Y): 50 kHz to 5.75 MHz ±0.5%.Chrominance Channels: 50 kHz to 2.75 MHz ±0.5%.

Analog Composite Waveform Vertical Characteristics (Opt. CPS)

Vertical Measurement Accuracy - ±1% all gain settings.

Gain - X1, X2, X5, and X10.

Frequency Response - Flat to 5.75 MHz, ±1%.

Waveform Horizontal Sweep Characteristics

Sweep Timing Accuracy - ±0.5%, all rates, fully digital system.

Sweep Linearity - 0.2% of time displayed on screen, fully digital system.

Vector Characteristics

Vector Amplitude Accuracy - ±2%.

Vector Phase Accuracy - ±2°.

Audio Characteristics (Optional Capability)

Level Meter Resolution - 0.056 dB steps at 30 dB scale, from full scale to -20 dBFS.

User-selectable Scales - Analog: dBu, Din, Nordic, VU, IEEE PPM, BBC Scale, and user definable.Digital: dBFS, Din, Nordic, VU, IEEE PPM, BBC Scale, and user definable.

Meter Ballistics - Selectable from true peak, PPM type 1, PPM Type 2, and Extended VU.

Defined/Programmable Level Detection - Mute, clip, user-programmable silence, over.

Level Meter Accuracy over Frequency - +0.1 dB from 20 Hz to 20 kHz, 0 to -40 dBFS, sine wave, peak Ballistic mode (except for within 5 Hz of some submultiples of the sampling frequency).

Digital Audio (Options DDE and AD)

Inputs - Two sets with 8 channels each, 32 – 192 kHz, 24 bit. Meets requirements of AES 3-ID and SMPTE 276M-1995.

Input Characteristics - BNC, 75 Ω terminated, unbalanced, 0.2 V_p-p to 2 V_p-p.

Input Return Loss - 25 dB relative to 75 Ω from 0.1 to 6 MHz. Typically better than 30 dB to 24 MHz.

Outputs - Up to 8 channels, AES 3-ID output, 48 kHz 20 bit for embedded, 48 kHz 24 bit for analog to AES, For AES to AES loopthrough, output format equals input format. Meets requirements of SMPTE 276M-1995 (AES 3-ID). For decoded Dolby Digital, output is 24 bits at a rate of 32, 44.1, or 48 kHz for any one decoded pair. For decoded Dolby E, the output is 24 bits at 48 kHz or 47.952 kHz for up to four pairs.

Output Characteristics - BNC, 75 Ω terminated, unbalanced, 0.9 V_p-p to 1.1 V_p-p into 75 Ω

Output Return Loss - >25 dB relative to 75 Ω from 0.1 to 6 MHz (typical).

Output Jitter - 3.5 ns, peak, typical, with 700 Hz high-pass filter per AES specification (typical).

Analog Audio (Options DDE and AD)

Analog Inputs - Two sets of 6 channels each.

Analog Input Characteristics - Balanced, unterminated through the rear-panel connector.

Crosstalk - <90 dB.

Input Impedance - 24 k, typical.

Analog Outputs - 8 channels.

Analog Output Characteristics - Balanced: unterminated through the rear-panel connector.

Maximum Output Level - Balanced: +24 dBu ±0.5 dB.

Digital Input to Analog Output Gain Accuracy over Frequency - ±0.5 dB, 20 Hz to 20 kHz, -40 dBFS, 20 or 24 bit inputs.

Analog Input to Analog Output Gain Accuracy over Frequency - +0.8 dB, 20 Hz to 20 kHz, 24 dBu to -16 dBu.

Output Impedance - 50 Ω nominal.

物理特性

Capabilities by Model

订购信息

产品名称和说明

Post-sale Upgrade Options

Video Input and External Reference Formats Supported

<, T

, T

, T

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。

Setting	Opt. CPS	STD SD	STD HD	External Reference Inputs
				Bi-level Sync		Tri-level 720p			Tri-level 1080p		Tri-level 1080i			1080 SF
				NTSC	PAL	50 Hz	59.94 Hz	60 Hz	23.98 Hz	24 Hz	50 Hz	59.94 Hz	60 Hz	23.98 Hz	24 Hz
Automatic Detection of a Wide Range of Signal Formats The WFM8300 and WFM8200 waveform monitors accept a wide variety of input signal formats and external references. The monitor will automatically detect the signal format and establish the appropriate settings for the various displays.
NTSC 59.94 Hz	X			X
PAL 50 Hz	X				X
BT601 483i, 59.94 Hz (525)		X		X			X					X
BT601 576i, 50 Hz (625)		X			X	X					X
296M 720p, 23.98 Hz			X	X			X		X			X		X
296M 720p, 24 Hz			X					X		X			X		X
296M 720p, 25 Hz			X		X	X					X
296M 720p, 29.97 Hz			X	X			X					X
296M 720p, 30 Hz			X					X					X
296M 720p, 50.00 Hz			X		X	X					X
296M 720p, 59.94 Hz			X	X			X					X		X
296M 720p, 60.00 Hz			X					X		X			X		X
240M 1035i, 59.94 Hz			X	X			X					X
240M 1035i, 60 Hz			X					X		X			X		X
274M 1080i, 50 Hz			X
