详细资料：

特点

• E提供音频信号的电平条显示、相位和环绕声*1显示，使音频监视更方便
• 先进的状态和简报 (session) 显示，提供数字内容的详尽指示
• 带有隐蔽字幕 (选件SDI) 的HD/SD 图像显示，使您能够对视音频间的相关内容进行验证
• 采用模块式结构，可在同一平台中支持模拟音频和数字信号 (嵌入音频或已解嵌入的音频) 监视，包括AES/EBU、杜比数字和杜比E音频监视等
• 采用FlexVuTM 四个平铺区的XGA显示模式，使操作更方便
• 前面板设有耳机插口，可对音频进行快速验证
• 基于用户的Web接口，提供遥控操作和监视
• 提供状态显示，可快速识别信号信息和告警报告
• 提供多达20 项用户预置，可以经由USB端口下载和上传，使设备配置更迅速
• 提供带有仪器导航指南和菜单项信息的在线帮助系统
• 全面的告警报告，可存储多达10000 项事件的日志记录
• 两组8 路AES/EBU 数字通道
• 两组6路模拟音频通道 (选件AD或其以上选项)
• 两组10 个音频电平条，可检测已解码的杜比数字和杜比E 音频(选件DD 和DDE，含SDI)

应用

• 安装在主控室和传输室中，可提供音频和视频的快速、直观监视
• 可用于音频设备的调试、设置、校正和维护
• 查寻节目播出或节目制作中的音频故障
• 节目采集过程中的质量验证

*¹ 音频环绕声显示已获得德国科隆R a d i o -Technische Werkstatten GmbH & Co. KG(RTW)的许可。

泰克公司AMM768 是专为视频行业而设计的高级音频多通道监视平台。在工程技术应用环境中，AMM768 可以非常方便地用来控制和管理音频设备，因而它是一种十分优异的设备调试、设置和校正工具。在节目制作、节目播出和节目分配环境中，可以用它来监视制作和分配系统中各处的模拟音频、数字AES/EBU、杜比数字和杜比E 音频信号。

在需要实时并同时监视音频信号和SDI视频的环境中，AMM768 是一种强大的监测工具。在这样的环境中，音频和视频的直观验证是十分必要的。AMM768 则可以提供详尽的音频信息，以帮助技术员、操作员和工程师以解决日常工作中的问题。一旦问题出现后，AMM768 就可以用来查找故障原因，例如音频信号没有嵌入到视频信号中，检测某个音频通道的丢失，或者音频信号中的其它问题。

AMM768 以音频电平条显示、李沙育图形显示和环绕声音频显示为其特色。为了提供告警指示和状态跟踪，AMM768的另一特色是具有全面的简报显示和状态显示功能。

灵活性

AMM768 采用了模块式结构，在一单个平台上，提供了可分级的解决方案，以满足您的各种应用需求。该仪器支持多种音频选件，包括数字音频AES/EBU、模拟音频和压缩格式的杜比数字和杜比E等。AMM768 可在现场升级以增加监视选件。

使用方便

AMM768 具有独特的FlexVuTM 四平铺区显示器，提供了多种预置以及带有图像显示的SDI选件，操作十分简捷方便，从而可以进一步提高工作效率。
AMM768具有一路辅助XGA输出以外接显示器。它具有完全的以太网连通性和SNMP接口，从而可以提供先进的报告管理和遥控操作。

技术先进

考虑到音频内容无人监视的需要以及为维护提供必要的记录，在AMM768 中采用了最全面的音频状态和音频统计报告。

AMM768 还提供了泰克公司专用的SDI选件，从而可以解出嵌入音频并显示带有隐蔽字幕的图像。利用这个选件可对信号作更深入的察看，以在视音频环境中实现音频信号的平滑监视。

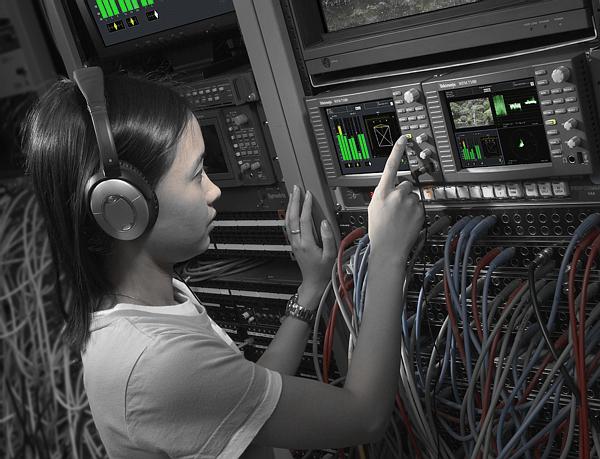

视频应用中的音频监视。

灵活的配置－为技术的进步提供支持

AMM768 配置方便，升级灵活，它能够在一单个平台上支持各种类型的模拟音频和数字音频格式。可以采用现场升级的方式为原先已购置的仪器再添加监视选购件。

AMM768 采用的是模块式配置，用户在订购时可按照当前的需要来进行，并可以为以后的过渡作准备。在当今的过渡环境中，AMM768 的这种特性是非常有用的，这样可以准确地和有效地验证传统音频的质量，并能为新出现的多通道音频技术提供支持。

AMM768 提供数字和模拟环境中音频通道解码输出的灵活性。

• 选件DS 监视解嵌入后的数字音频和AES/EBU 格式
• 选件AD 监视模拟音频格式以及AES/EBU 格式中解嵌入后的数字音频
• 选件DD 监视和解码杜比数字音频(AC-3)，以及监视模拟音频、解嵌入后的数字音频和AES/EBU 格式
• 选件DDE 监视和解码杜比E 和杜比数字音频，以及监视模拟音频、解嵌入后的数字音频和AES/EBU 格式
• 选件SDI 提供音频解嵌入和AMM768图像显示

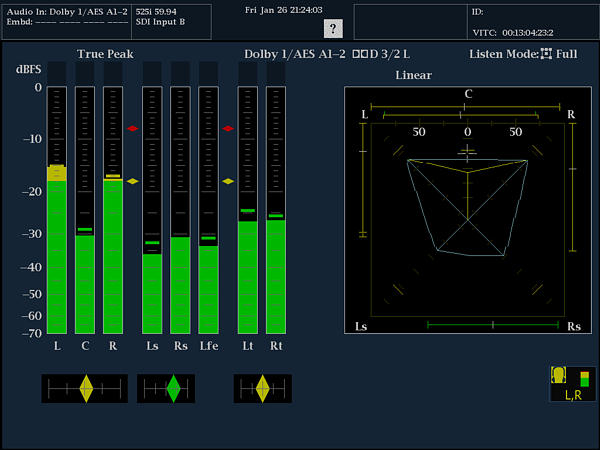

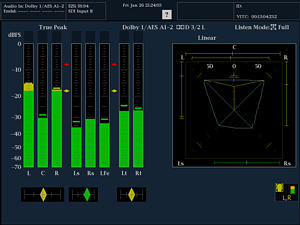

杜比信号的环绕声显示*¹

*¹ 音频环绕声显示已获得德国科隆R a d i o -Technische Werkstatten GmbH & Co. KG (RTW)的许可。

杜比监视－支持当今高级音频监视

当前，新的音频技术有采用杜比音频传输的趋势，杜比音频能够增强娱乐体验。目前，诸如杜比音频之类的高级音频格式应用日益广泛。

杜比音频可以嵌入在SDI 信号中或作为独立的数字音频传输。AMM768 提供当前输入通道中杜比信号的音频电平条显示，这样，用户就能够迅速地了解音频信号的状况并对仪器进行适当的配置。

AMM768 提供了视音频播出环境中最常使用的各种音频类型的监视功能，这些音频类型包括杜比数字和杜比E 等。

利用选件DD 监视杜比数字，利用选件DDE 监视10 个杜比E 通道。利用杜比状态显示，可以深入观察到已解码的杜比元数据。

所有的音频选件均具有音频电平条显示：当输入为模拟音频时可显示6个音频条；当源信号为AES 和嵌入音频信号时，可显示8个音频条；对于解码的杜比数字或杜比E，则可显示10 个音频条。

AMM768 能够将杜比E 解码为各种不同的模拟或数字音频输出。通过输入B的再配置，可以得到8 路模拟和数字输出。

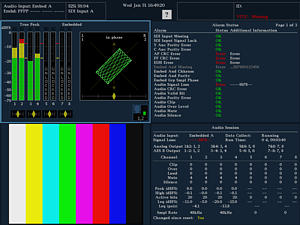

FlexVu™ 给出的状态显示。

使用简便－优化操作的理想工具

AMM768 采用了独特的用户界面，这一特色使它能够提高节目制作和工程应用中的工作效率。
AMM768 集成的FlexVuTM 显示界面，使您能够在监视器上同时观察到四个平铺区的显示窗口，从而迅速掌握信号的各种特性。

您可以创建和保存多达20个预置并将它们划分为5组。利用预置功能，您可以按照特定的操作任务或您个人的操作习惯对仪器进行配置。您还可以对各项预置或预置组合作以标记以易于识别。另外，您可以将这些预置传送到USB 存储器件中并以这种方式传送到另一AMM768 仪器。

在前面板上设有方便的耳机插口以监听任意立体声输出，这样可以迅速地查验音频信号的质量。

在先进的在线帮助系统中，提供了两个级别的信息：

• 每一按钮和菜单项的帮助信息
• 提供仪器级的指导求助信息

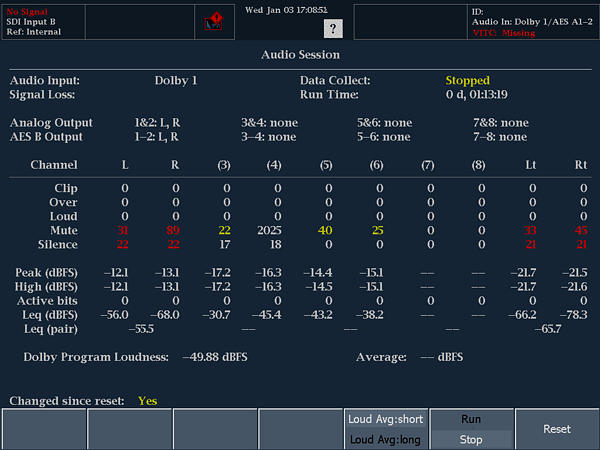

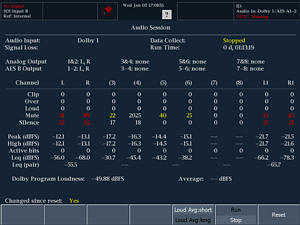

B音频简报显示(Session Display)－每一通道的状态概况

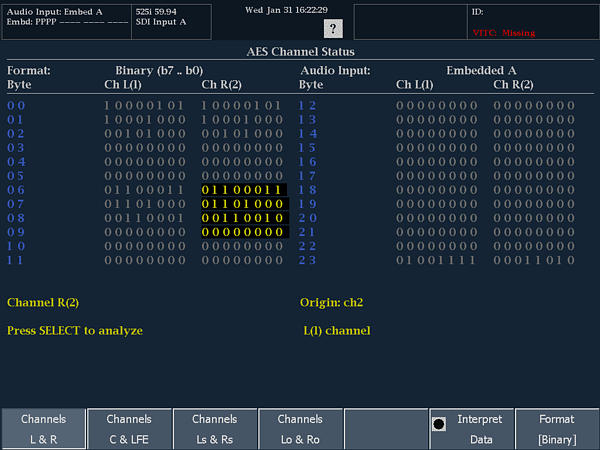

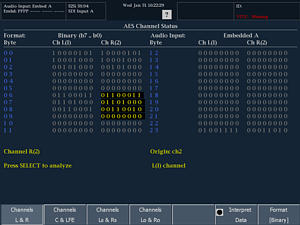

数字音频数据的双通道状态显示。

强大的监视和告警报告功能

在AMM768 的所有音频选件中，均提供了可由用户选择的刻度指示：冲击式电平表、音频电平指示器、门限电平和测量持续时间等。AMM768以电平条显示、相位和环绕声*¹ 音频显示为其特色。

在AMM768 的音频条形显示中，以条内（In-bar）信息的形式给出了每一被监视音频通道的状态和故障事件指示。利用这种方式，可以减少音频故障漏检的可能性。

在灵活的音频相位显示中，提供了相位校正表和李沙育显示。AMM768 的李沙育图形可以给出任选的两个通道间的相位指示。

在AMM768 的多通道环绕声显示中，可以给出音频电平显示、总音量（t o t a l sound volume）、幻象源定位以及起支配作用的声音定位（d o m i n a n t s o u n d position）。利用这种方式，可以在很短的时间内、非常方便地对多通道环绕声进行全面的监视。

在AMM768 的音频简报显示（Audio Session display）中，给出了数字音频错误事件的条件、最高真实峰值，以及限幅、默音、电平过大、静音和响度电平。电平过大的门限值、静音设置的条件以及在多长时间内出现故障以触发告警等，均可由用户规定。

AES 通道的状态显示是以文本、十六进制或二进制的音频数据提供的。在二进制方式中，给出单个比特和字节数据的解码，以便于了解音频数据并对音频数据进行深入的分析。

在AMM768 的告警状态显示中，给出了各种彩色代码的音频状态报告，包括音频格式告警、数字和帧同步错误告警等。

AMM768 提供了几种告警方式，包括屏幕出错图标、蜂鸣声、接地屏蔽线输出和SNMP陷阱等。用户选择的告警方式和告警信息保存在出错日志记录中。

AMM768可以存储多达10000个事件。保存的这些事件，含有时间码、日期和具体时间。可以十分方便地直接打印日志记录文件，文件的格式为.htm 或.txt，可以用Excel 或数据库软件进行处理。

无论采用什么音频选件，均提供了出错日志记录，这是AMM768 的一个标准特性。利用这一特性，可以实现无人值守的内容监视，同时也可以为设备维护和设备质量提供记录。

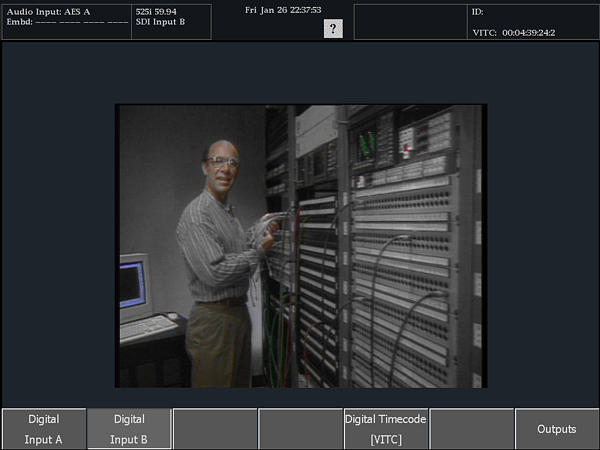

便于观测音频/视频配合状况的图像显示。

* 1 音频环绕声显示已获得德国科隆R a d i o -Technische Werkstatten GmbH & Co. KG (R
