Tektronix/1741C/模拟双制式波形监测仪
详细资料:特点输入和信号格式
监视功能
其它分析特性
用户接口工具
应用

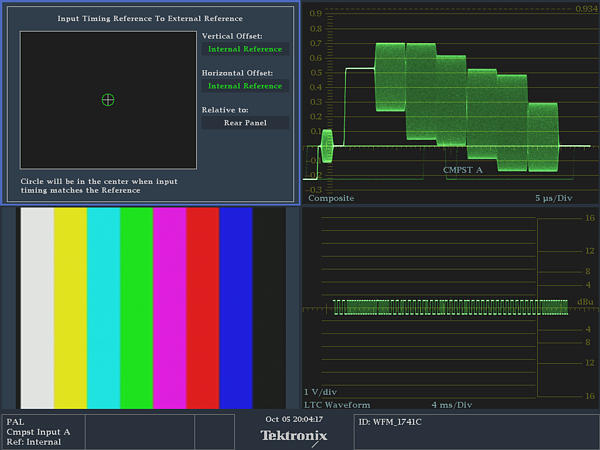

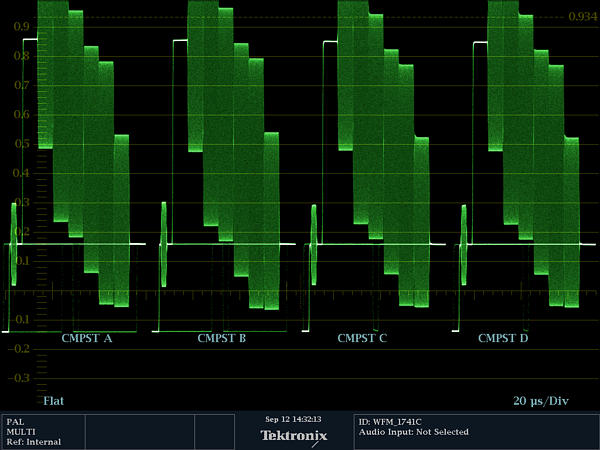

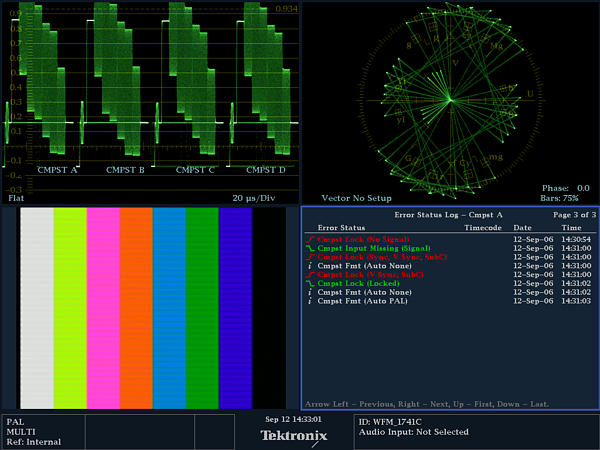

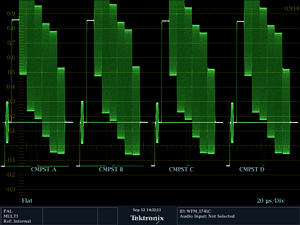

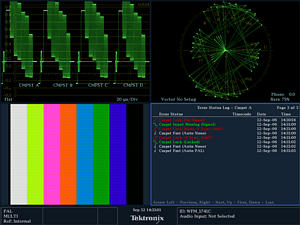

1741C是泰克公司最新推出的模拟波形监测仪,它提供了用户接口工具,进一步简化了仪器的操作应用。它为传统模拟复合(PAL和NTSC)和分量视频系统提供了高质量监视的精密显示。 1741C监测仪支持四路模拟复合信号输入,具有波形、矢量、SCH和图像显示功能。其输入端口也可用于RGB信号。 1741C监测仪提供了四分屏FlexVu显示和方便的缩略图显示,充分体现了1741C的多用性。 在校准摄像机时,用户可以同时显示一、二、三或四个波形显示和多个矢量显示,为多台摄像机的内容采集监视提供了便利。 1741C波形监测仪提供了强大的工具,例如定时显示、VITC或LTC解码、冻结捕获、视频屏幕报告(Video Session)、告警状态和出错日志记录,为进行更深入的信号检测提供了便利,有利于实现高质量的视频制作和节目传送。 使用方便仪器具有直观的用户界面和背光式按钮。 1741C波形监测仪提供有32项可由用户配置的预置,用户可方便地调出常用配置,并使这些设置适合于用户个人的操作习惯。 在遥控操作中,用户可通过接地盒接口以遥控选择输入信号或调出预置项。 用户可以使用USB或以太网接口以传送屏幕快照(屏幕截图)。 使用web浏览器以传送出错日志记录。 1741C提供有XGA输出,以将仪器显示送至外接监测仪,以及将模拟复合信号输出至外接图像监测仪上。 在波形显示中,用户可以使用时间和电压光标来设定参考点,也可用于测量电压或时间数值,用户还可定义标签以便于在屏幕上识别输入信号源。 泰克公司的See and Solve(看得见,能解决)显示特性利用泰克公司视频监测仪中的See and Solve显示特性,可以简化视频监视任务,例如设备设置、错误检测和内容校正,使错误检测一目了然,从而能够有效地查寻故障。 利用1741C波形监测仪的4分屏FlexVu显示特性,灵活方便,能够最大限度地提高您的工作效率,利用FlexVu显示,您可以按照您的特定需求和操作习惯来创建多种显示模式。 利用视频屏幕报告(Video Session)、告警状态和出错日志记录这些有效的工具,使关键内容信息一目了然,从而能够验证被测信号的格式和质量,有效地检测并校正错误。仪器可捕获多达10000项的事件以载入出错日志记录,并可通过web浏览器方便地传送。 利用1741C监测仪的冻结功能,可以将冻结显示与当前的实际信号进行比较,为一些操作(如基准设置)提供了方便。利用web浏览器可传送显示位图,使文档编制更加容易。 利用仪器的32项可设定的预置,操作者能够迅速地调出常用配置以加快1741C的设置。 洁净明亮的波形显示-使测量更为清晰在泰克公司1741C的显示中,提供了清晰明亮的、类似CRT的迹线显示质量,能够在无像素失真的状态下给出洁净的波形显示。利用仪器的几种扫描速率和方便的垂直增益控制以及水平扩展控制,您可以有效地监视并测量视频波形参数。 仪器具有完善、灵活的行定时特性,可在使用或不使用水平扩展的情况下提供1行、2行、1场和2场扫描模式。 仪器提供有固定式的或可变的垂直增益控制,无论是哪一种方式,精度高,可重复性好,这都得益于完善的数字设计。 在监测仪的行选状态下,无论是全屏还是缩略图模式,均提供有行标记。 在仪器的波形显示中,用户可使用时间和电压光标来设定参考点,也可用于测量电压或时间数值,用户还可定义标签以在波形显示器上迅速识别当前的输入信号源。 矢量显示在1741C的矢量显示中,可以选择75%或100%的输入信号。 在每种显示中,仪器均能自动选择对应的、基于输入信号格式的显示刻度。 矢量显示也提供了可由用户选择的刻度。 支持多格式的模拟视频对于定性的内容显示而言,全彩色的图像显示是必要的,仪器提供有全屏的彩色显示。仪器兼容PAL和NTSC两种制式并可自动检测。 定时和同步操作更方便享有专利的泰克公司定时显示使定时操作更方便,它是利用一种简单的图形显示以在X/Y轴上指示输入信号相对于参考信号的定时关系。在这种定时显示中,也可采用数字读数的形式提供被测信号相对于参考信号的定时差。垂直定时可用行数表示,行(水平)定时差以微秒表示。 利用SCH相位显示有助于快速检查复合模拟视频信号的临界定时参数。 1741C提供有VITC或LTC时间码解码和显示以及LTC波形显示,可用于纵向时间码幅度和同步监视。 技术特性复合视频接口
外接参考信号
用户界面 1024(H)×768(V)像素LCD,FlexVuTM特性和背光式按钮。 模拟复合波形垂直特性
波形水平扫描特性
电源 100 至240VAC ± 10%,50/60Hz。 物理特性
订购信息1741C4路输入模拟复合和模拟分量PAL/NTSC双制式多功能波形监测仪,具有矢量、SCH、图像和其它高级视频监视功能。该仪器提供了集成的X G A 监测仪以及FlexVuTM 用户界面。 注:在订购时请指定电源选件。
电源选件
机箱和机架安装附件
服务选项
