详细资料：

特点

• 业内最快的分析引擎,能够缩短查找时间,可以迅速研发、评测、配置和诊断下一代DTV 和IPTV 系统和业务
• 支持各种DTV标准，包括MPEG、DVB、ATSC、ISDB和新ISDB-TB*1(巴西)等标准，同时也支持地面、有线和卫星的特定SI 表以及上述标准的区域变异
• 具备各种各样的接口和全面的分析功能，所提供的必需接口可用来诊断网络环境中任何地方的故障，以确定故障是在传
  输链路(RF 层或IP 层)中还是在内容处理环节(TS 层)中
• 具备集成的跨层故障分析和日志记录功能，提供故障诊断的整体解决方案，缩短查明故障的所需时间
• 具备播放功能，可作为码流循环播放的信号源，利用参数功能和IP 多话路复制以适应被测网络或被测设备的特性
• 采用 CaptureVu™技术，能够捕获并实时分析或延时分析被测系统的码流事件，解决传统分析仪所不能胜任的间断性故
  障和较为复杂的码流传输问题
• 采用了新型的节目中心(Program Centric)用户界面，为初级用户提供专家级的功能
• 具备H.264缓存器分析、复用和ES符合性查验功能，为创建和分析包含H.264内容的传送流提供了最强大的成套工具

• 新: 仪器的缓存器分析和复用现已支持MPEG-4 AAC*²,一种强制的ISDB-TB音频C O D E C，从而增强了现有MPEG-4 AAC ES 符合性查验
• 您可在购置之前先行试用，可以下载TSCA、复用器分析和缓存器分析的演示版本

应用

设备制造商－生产测试

• 利用MTS400 的CaptureVu™ 捕获功能和高速分析引擎，可以简化并加快设备的生产测试
• 提供复用器/再复用器，允许客户创建用户测试流，以进行快速和灵活的设备增强测试
• 具备码流播放和记录功能，可作为无缝循环播放的测试信号源，带有连续的时间标记，可用于STB、IRD和调制器的调
  整和测试
• 双向运行，可进行系统网络元素的端到端测试*³

广播电视业主和网络运营商

• 具有RF和IP接口和分析功能，为广播电视系统的故障查寻提供一整套解决方案
• 集成的跨层故障分析和日志记录功能，可用于网络故障的快速诊断，缩短了查明故障的所需时间，无需使用其它IP 或
  RF 专用诊断设备
• 采用CaptureVu™ 技术，能够快速地解决网络中的间断性故障，这些问题是其它分析仪所无法解决的
• 可用于传输馈送测试或编码器输出测试，以及前端调制器和IP 封装测试
• 用于PCR 插入、恢复和再生设备的测试
• 编码器和其它设备故障诊断和评测
• 为传送流提供全面深入的分析，验证系统工作是否正常，用于排查设备安装及试运行期间所出现的各种故障

测试工具提要

有关一些单个工具的详细介绍，参见其它资源。

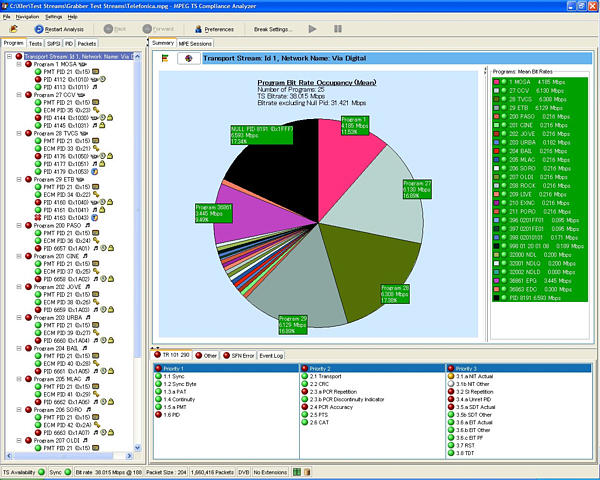

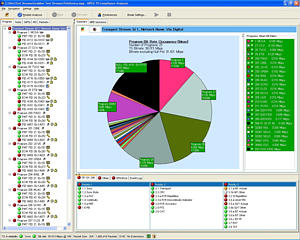

传送流符合性分析仪(TSCA)

T S C A 显著地增强了基于传统软件的MPEG 延时 (已保存的码流) 分析功能。一种创新的高速分析引擎和内插的智能分析相结合，使用户能够极快地查找并解决MPEG传送流系统中的间断性故障，可用于下一代DTV和IPTV系统和设备测试。

TSCA同时还提供了传送流的实时分析功能，被分析的传送流可以是通过MTS430码流接口接收的，其中包括IP接口和RF接口。这种实时分析也包括跨层的时间相关IP测量和TS测量、告警和出错日志记录以及码流记录。

TSCA也提供了CaptureVuTM 技术、PCR测量以及制图功能，利用CaptureVuTM技术，可以捕获和实时分析或延时分析系统事件，排查传统分析仪所无法解决的间断性故障和复杂问题。

通过仪器内插的、可由用户定制的脚本，为各种标准提供了最全面的支持，从而确保标准的符合性测试。这些标准包括ATSC、DVB-C、DVB-H、DVB-S、DVBT、ISDB-S、ISDB-T、ISDB-TB和MPEG等。为了确保与最新标准的兼容性，灵活性是十分重要的。通过下载泰克公司支持的更新脚本或者由用户自己创建的脚本，就可以很方便地为新标准和新专利提供支持。

用户可以配置TSCA软件，这样，用户就能够自行选择字体以显示码流信息。有了这一特性，您就可以用您当地的语言或使用用户字体来显示码流信息。

利用TSCA的实时双工运行和播放器，可以进行端到端的系统测试 (输入和输出同时运行，最大平均比特率可达214bit/s)*³

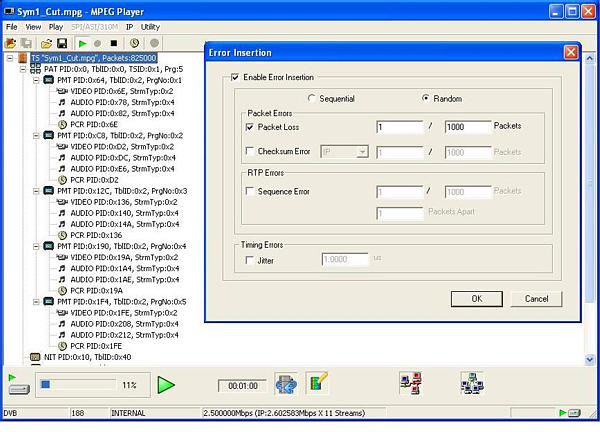

播放(传送流发生)和记录

通过ASI、SMPTE 310、LVDS (DVB 并行接口) 或IP流接口，MTS400的播放工具为被测设备提供了传送流信号源。它能够以最大ASI速率 (214 Mbps) 连续无缝循环播放传送流，并且能够自动更新时间标记。通过PCR 或由人工设置，也可以自动测定播放速率。通过A S I /SMPTE 310M和LVDS接口，利用仪器的同时播放和记录功能(双工运行)，还可以进行端到端的系统测试。

基于IP 接口的播放提供了带有参数功能和多话路复制功能的码流信号源，利用这一特性可使被测网络或被测设备具有某种特性。有了这一功能，制造商就可以开发基于IP和IPTV的视频分配系统的硬件或软件解决方案，以确保产品的质量和性能，降低研发成本，加快下一代IP广播电视业务的推出进程。

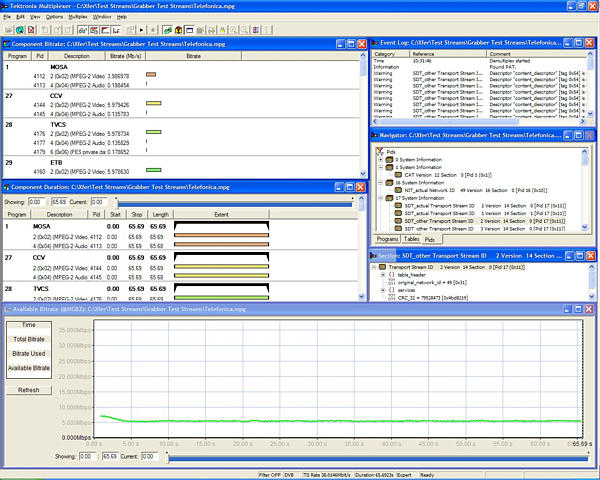

复用器和SI 表编辑器

在测试网络组件或机顶盒时，那种具有典型类型的传送流通常是不适用的。即便是一种相类似的传送流，但可能因其中一些关键性码流部件的丢失或缺乏SI（系统信息）或没有其它表，或者在复用后的传送流速率不合适而不能使用。

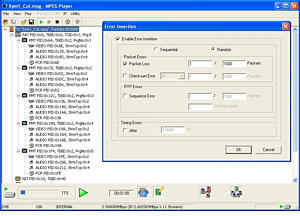

利用复用器/ 再复用器/ 解复用器应用软件可以创建和修改多节目传送流，并可包含DVB、ATSC、ISDB*2 以及MPEG 符合性传送流的用户SI/PSI/PSIP 信息。

也可以将视频和音频基本流复用为一路传送流。支持含有或不含有SEI定时信息的H.264流。仪器的比特率和帧频自动检测特性有助于这一输入过程。

这样，用户就可以创建自己的测试码流，从而能够更加迅速地验证和调试他们自己设计的码流。也可以创建出错的码流以执行参数增强测试，以确保生成的MPEG-2 或H.264 流的强健性和质量。

在使用复用器时提供了码流无缝生成向导(Make Seamless wizard)功能。当我们用一循环的传送流来模拟连续播放码流时，可能因为定时信息的不连续而在循环点发生错误。通过调整码流中的SI 和ES 组件，利用码流无缝生成向导，使我们有可能创建出传送流文件的无缝版。

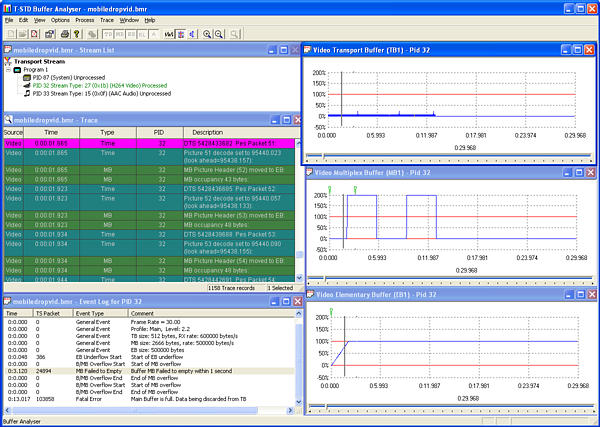

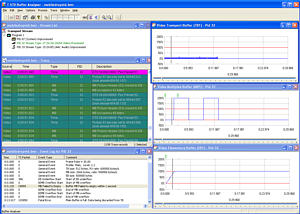

缓存器分析仪

在开发专业用和消费用设备(特别是编码器和机顶盒)时，既可以使测试流具有某些特性，也可以利用测试流的特性以作为探知某些问题的信号源。在这些特性中重要的是缓存器模式。这就是说，当接收机处理码流时，内部缓存器将处于下溢或上溢状态。这些状态会导致冻结帧和接收机复位。

有两种类型的缓存器模式；接收机使用的一种模式是存在于基本流自身。T -STD 模式是基于PES 头中的DTS 值，它可用于任一种含有CODEC 的类型。此外，某些视频CODEC（例如MPEG-2 和H.264/AVC）可能包含ES 自身中的缓存器参数。缓存器分析仪验证T-STD模式码流的一致性。H.264/AVC HRD 方法的验证由MTS4EA 产品所提供。

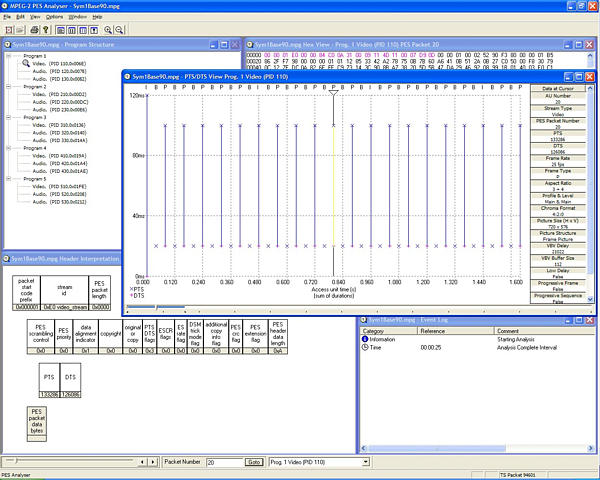

打包的基本流(PES)分析仪

在开发专业用和消费用设备（特别是编码器和机顶盒）时，既可以使测试流具有某些特性，也可以利用测试流的特性以作为探知某些问题的信号源。我们关注的重点是与每一PES 包相关联的包头，因为在包头中包含有基本流的解码时间标记和显示时间标记（DTS 和PTS）。当这些标记出现错误时，如果情况比较严重的话，在接收机端可能会引起接收机的复位或导致图像冻结的发生。更为常见的是，当相关联的视频和音频流的时间标记不同步时，这些地方会产生唇音同步故障。PES 分析仪专门用于帮助解决这些故障，并对PES 包头的内容是否符合MPEG、DVB 和ATSC 标准作出验证。

创建、编辑和改变传送流的大小

在标准型MTS400中，可以对两个码流直接进行打包处理。TS 剪切器 (Cutter) 能够改变传送流的大小。利用十六进制视窗以及包头解释向导(header interpritationguide)，TS 编辑器能够直接对传送流进行编辑。

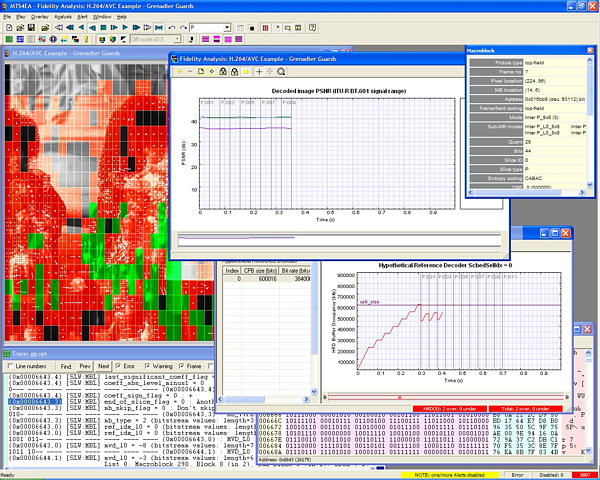

MTS4EA ES 分析仪

无论是否开发新型CODEC芯片，在推出新的业务时，都需要将CODEC集成到专用或消费用设备中，或是集成到各个厂商的设备中，在这种情况下，验证基本流的符合性是十分重要的。MTS4EA ES 分析仪能够查验基本流的符合性，无论是按照下一代VC-1、AVC/H.264和MPEG-4标准，或者是按照传统的MPEG-2和H.263标准来进行验证。MTS4EA ES 分析仪同时提供了对M P E G - 2 音频( I S O / I E C13818第三部分和第七部分)、AC-3以及MPEG-4 AAC 音频的支持。

MTS4EA ES 分析仪具有全面的诊断功能，其中包括语义寻迹视窗（semantictrace view），它可用来确定逐帧和逐块的编码器判决状态。利用同步显示，用户可以迅速确定每一报告错误的有关细节。利用比特流编辑器，可以迅速了解已设计的编码器的更新情况。

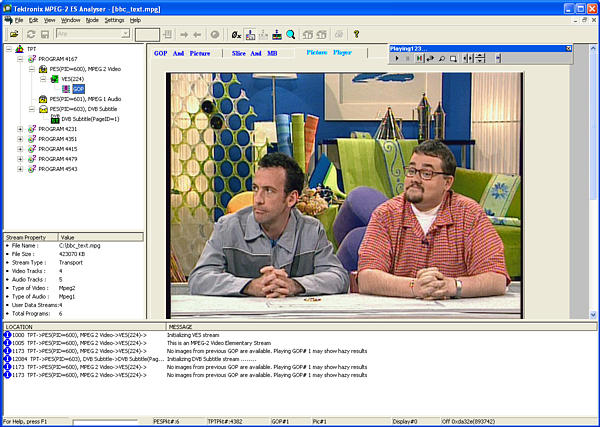

基本流(ES)分析仪

ES 分析仪是用于CODEC 产品设计和性能优化的。它能够深入到PES 流内部以观察运动图像，并能够在某一传送流中的某一基本流的较低层上进行全面复杂的测试。此外，它还能分析并显示扩展媒体的相关信息，包括与视频基本流相关联的ATSC隐蔽字幕、DVB字幕和图文电视。

有关MPEG-4、AVC/H.264 和VC-1 以及M P E G - 2 基本流的分析，请参考MTS4EA。

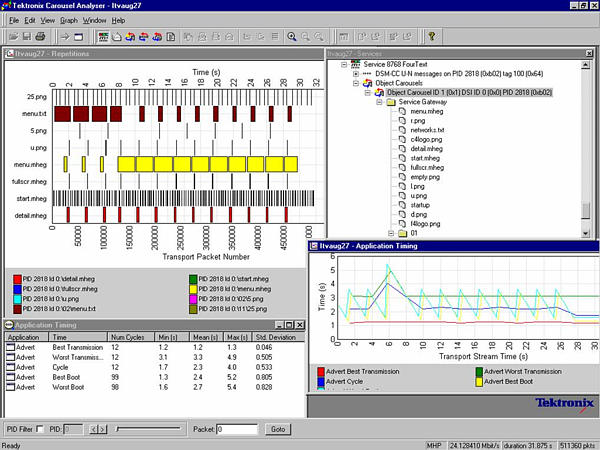

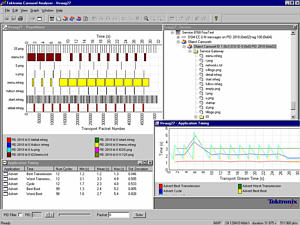

传送带分析仪

在开发交互应用的数据传送带或对象传送带时，设计者不仅要查验轮播数据的内容，也要验证与相关标准的符合性，以在传输带宽和用户体验响应之间对设置进行优化处理。这些设置主要与各种轮播组的重复速率有关。传送带分析仪可以满足上述包含轮播组件的传送流文件的全部应用需求。它可以按照MPEG-2、D S M - C C 、D V B (包括M H P )、D T T(MHEG-5) 或ARIB标准来分析传送带内容的符合性。

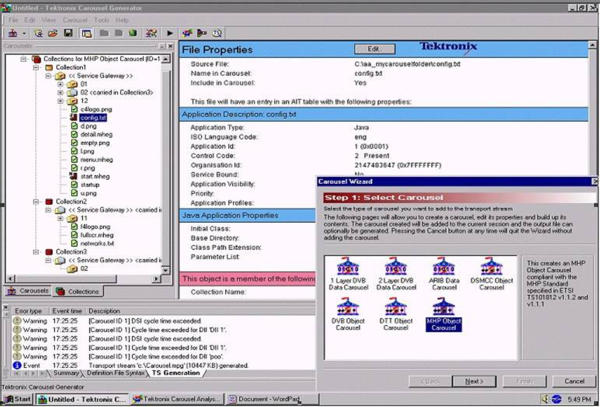

传送带发生器

利用传送带发生器产品，可以在输出的传送流中创建对象传送带内容。当需要改变传送带参数例如改变传送带的重复间隔时，这时传送带发生器就很有用了，它可以迅速确定改变后的效果。利用传送带发生器，可以创建符合MPEG-2、DSM-CC、DVB、DTT (MHEG-5) 或MHP 标准的对象传送带。

*¹  ISDB-TB即可使用，有关详情请与泰克公司联系

*² MPEG-4 AAC 即可使用，有关详情请与泰克公司联系

*³ 双工方式目前尚不能用于基于IP 的传送流。

*⁴ This includes ISDB-TB (Brazil) and Single Segment mode.

* For compliance with IEC61000-4-3 (Immunity) the Input Signal Amplitude must be ≥ -40 dBm

* Please note that the Turbo 8PSK option does not support non-turbo 8PSK (DVB-DSNG), or DVB-S2. For information, please contact Tektronix.

* Level 1 and Level 2 interleaving support compliant with all ITU J-83 Annex B
