特点

应用

设备制造商用于研究和开发的解决方 案

引言/ 简介

MTS4SA 传送流一致性分析仪是一种新 型的分析工具，它是全球第一款引入了 CaptureVu^®技术的压缩数字视频故障排 查仪/ 分析仪，CaptureVu^® 技术是市场 上新出现的功能，可以捕获和分析实时 系统事件，排查间断性故障和解决各种 复杂的问题，而这样的功能是传统的分 析仪所不具备的。MTS4SA传送流一致性 分析仪在性能上的提高，使它在进行延 时分析(已存储的码流)时要明显优于基于 MPEG分析仪的传统软件。MTS4SA将新 开发的高速分析引擎和内建智能组合在 一起，从而能够以非常快的速度准确定 位并解决MPEG传送流中的间断性故障。

MTS4SA 系列引入了基于IP 的实时视频 分析和记录功能，它可以运行在用户自 己的、并配置有标准型10/100 或千兆位 以太网网卡(NIC)的微软视窗个人电脑上。 泰克公司在业内的领先地位，使之能够 提供最全面的(可跨越多个标准和多个视 频层)和最深入的(在信号发生和分析深度 上)压缩视频测试解决方案。MTS4SA 系 列是一种独立的软件产品，它可以在 任何地方和任何层次上应用，以诊断 和解决即便是非常细小的、但却是十 分复杂的间断性DTV故障，而且只需 要很少的时间。

MTS4SA 提供了全套的综合性分析工 具，包括传送流(TS)一致性分析仪、缓 存器分析仪、PES 分析仪、压缩视频 和音频基本流分析仪、TS编辑器和复 用器，以及数据广播应用，可用于码 流创建、码流分析和错误插入等。

MTS4SA 通过其内建的用户定制脚 本，可以支持各种已发布的和正开发 中的数字电视标准，其中包括ATSC、 DVB-C、DVB-H、DVB-S、DVB-T、 ISDB-S、ISDB-T和MPEG标准，从而 保证了标准的一致性测试。为使分析 始终保持最新状态，灵活性是关键。 通过加载泰克公司所提供的更新或创 建您自己的用户脚本，可以很方便地 与新标准和专用表(proprietary tables) 相适应。

技术特性

• CaptereVuTM 技术 利用CaptereVuTM 技术捕获并分析延时和实时(仅基于 IP)的系统事件
• 新型的分析引擎，使分析速率可高达 400Mbps，大大地减少了延时分析的 所需时间(与传统分析仪相比较，减少 时间可达90%)
• 强大的、具有CaptereVuTM 技术的传 送流一致性分析仪－可用于实时分析 和延时分析
• 提供具有CaptereVuTM技术的、基于IP 的视频分析和基于IP 的视频记录功能 (规定速率可达100Mbps)
• 强大的由用户定义的脚本，提供了充 分的灵活性，可适合于用户自己协议 的产品
• 提供基本流分析，支持各种标准(包 括H.264、VC-1、MPEG-2、MPEG-4 和3GPP 等)
• 提供PES 分析仪和缓存器分析仪、码 流复用器，支持数据广播发生和分析
• 支持MPE、SFN 和DVB-H 表
• 支持各种标准如H.264、VC-1、 MPEG-2、MPEG-4和DVB-H发送和比 特率
• 提供全面的PCR测量和图形功能(包括 准确度测量、到达间隔测量、总抖动测 量以及频率偏置和漂移率测量)
• 提供PTS 间隔/ 到达时间测量和图形 功能
• 按照TR 101 290 MGB2 类别进行比特 率测量
• 支持Unicode 字符编码，可使用客户 当地语言(包括中文或日文双字节字符) 显示业务信息
• 能够以CSV或XML格式输出错误日志 记录，可与office 应用程序相兼容
• 提供传送流编辑器、传送流剪切器 (Cutter) 和传送流无缝生成(Make Seamless)应用
• 独立的MTS4SA 软件，支持Windows NT 4.0、2000 和XP 操作系统
• 显示提要
• 提供节目中心显示屏幕，给出用户规 定测试项的go/no-go(合格/不合格)错 误指示
• 提供CaptureVu 技术/ 触发显示 测试显示
• PCR 和PTS 图形和测量显示
• SI/PSI/PSIP 显示
• 延时和实时EPG 显示
• 数据字段和数据包显示
• 共享同一显示屏和用户界面的实时和 延时分析

使用MTS4SA 传送流一致性分析仪 (TSCA)，您可以监视和解释实时IP 流的 内容，或者用来监视和解释按照最近的 ATSC、DVB、ISDB-S、ISDB-T 和MPEG 标准人工合成的码流内容或事先记录的 码流内容。TSCA 分析仪经过特殊的设 计，您只需要最少的鼠标点击次数就可 以迅速定位并识别传送流中的问题，这 样，当您在开发和测试设备、网络或者在 测试某些业务时，利用TSCA软件就能够 迅速地识别有问题的区域，从而节省了 分析时间。您还可以对TSCA软件进行配 置，按照客户选择的字体来显示码流信 息。这一特性使您能够使用您所在地区 的语言或使用用户字体来观察码流信息。

• TSCA 特性
• 提供简明的“program centric”(节目中 心)用户界面，迅速获取您关心的信息
• 提供CaptureVu 技术，捕获并分析实 时(仅基于IP)或延时码流文件中的系统 事件
• 对已存储的传送流进行深入的分析，支 持MPEG、ATSC、DVB、ISDB-T和ISDBS 表类型
• 提供数据提要显示和自动过滤，从而 可以简化复杂传送流的分析过程
• 按照TR 101 290 标准的优先级1、2、 3 进行测试
• 提供支持ISDB-T、TMCC和IIP 数据的 句法分析和显示
• 在SI、TMCC和IIP 数据之间执行一致 性查验
• 提供专用PSI/SI句法字段速率(Proprietary PSI/SI syntax section rate)错误测试
• 提供已检出错误的信息日志记录
• 支持Unicode 字符编码，能够以日文、 中文或其它语种显示业务信息

延时和实时的IP 模式

TSCA可以按延时方式工作，它能够在任 意被推荐的个人电脑平台上进行延时分 析。在延时分析模式中，可以在任何时间 内分析和观测已被保存的码流文件。 TSCA作为一项独立的应用程序，它也可 以在用户自己的个人电脑上实时监视基 于IP 的视频。利用它的实时IP 分析，能 够连续监视传输中的实际码流，如果需 要更详尽的延时分析，您可以采用暂停 方式，此后可以在任何时刻再继续进行 实时IP 分析。

TSCA 用户界面

TSCA软件使用的是一种单一的主程序提 要窗口，在表框架中包含有内容不同的 显示。这种方式可以给出最多的有用信 息，而不致使屏幕显示看起来杂乱不堪。 利用这一主窗口，您可以进入以下显示 屏面：

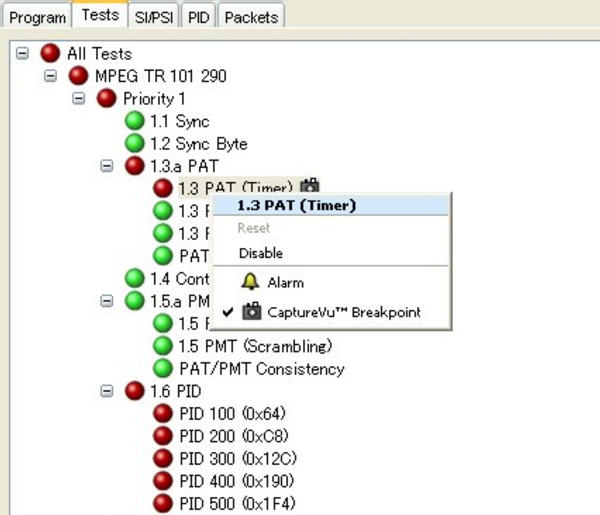

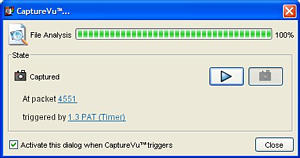

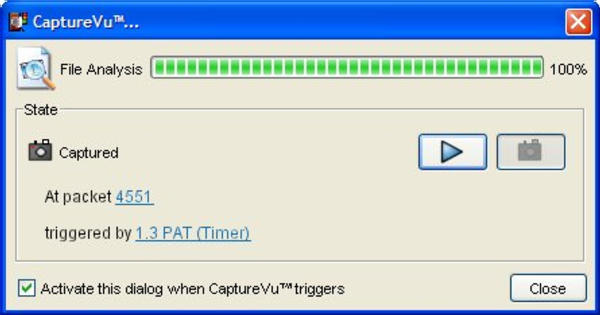

CaptureVu^® 技术

利用CaptureVu^®技术，您可以在延时 模式中或IP 流的实时模式中捕获并分析 系统事件，从而可以查出传统分析仪所 不能发现的间断性故障或较为复杂的问 题。利用CaptureVu^® 技术，用户可以在 特定的测试项或码流事件上设置一个 “断点”(breakpoint)，一旦出现断点，屏 幕上就会显示一个对话框，在对话框中 给出断点状态，并能准确定位于被测传 送流中的数据包。CaptureVu^®技术自动 预先将被测信号的最后200MB码流文件 保存在缓存器中，在断点处暂停分析并 转入深入的延时分析模式，用户可以据 此跟踪查寻故障原因。您也可以将被捕 获的码流永久地保存在硬盘上，日后可 以随时使用TSCA 应用程序再次进行延 时分析。这种强大的查错模式能使您能 够快速地排查码流中的、令人讨厌的间 断性故障。

IP 触发记录

MTS4SA系列还支持IP码流的触发记录， 用户可以设置一种比较复杂的触发条件。 一旦这种触发条件得以满足，MTS4SA就 将捕获传输中的实际传送流并送入硬盘， 而不必采用停止或暂停方式来中止正在 进行的实时分析。

触发源和触发条件

• 按照DVB TR 101 290 标准第一、第 二、第三优先级测试或者ATSC和ISDB 规定的测试条件
• 超出用户定义容限的复用占有情况
• 日期和时间
• 在触发记录模式中，可以将预触发
• 缓存器的容量设定为总文件容量的某 一百分比，其范围由0 至100%。

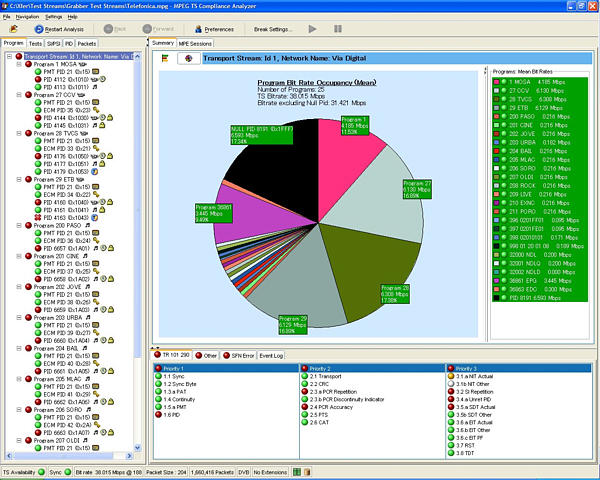

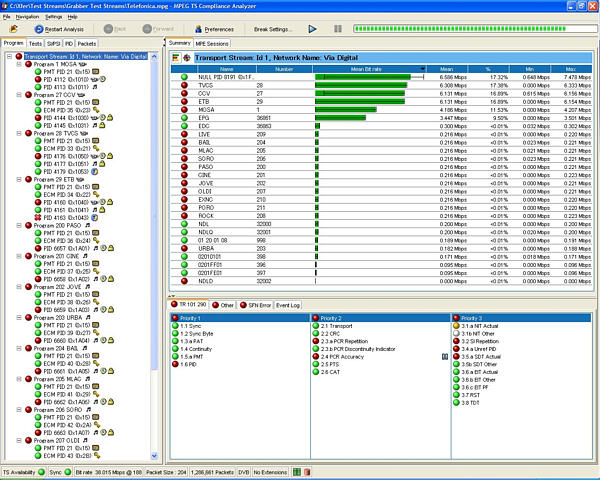

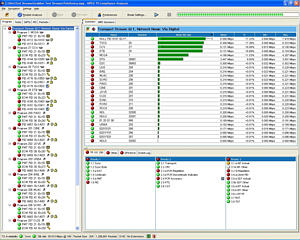

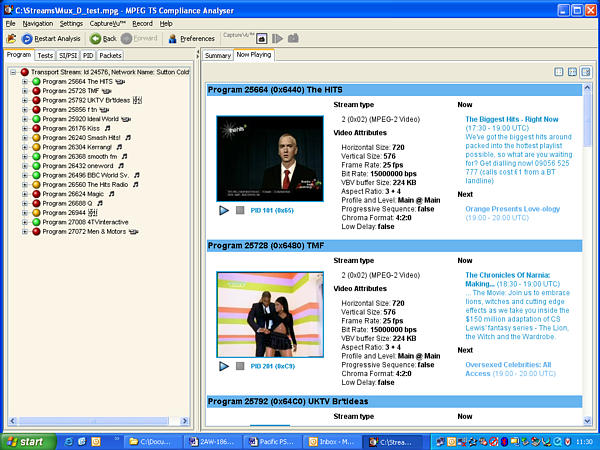

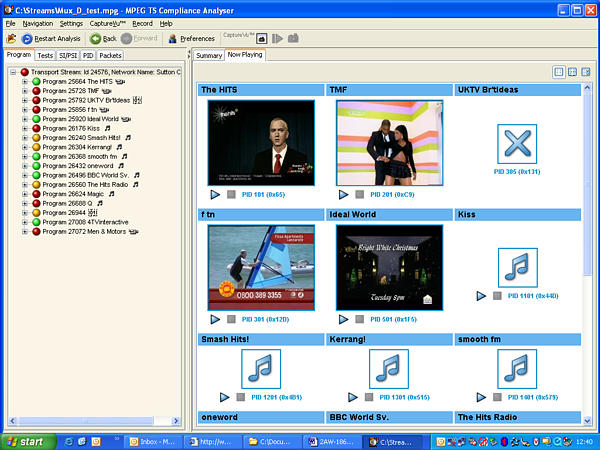

节目显示

MTS4SA提供了一种节目显示方式，用户 可以快速查看节目项中的传送流内容、 每个节目的使用比特率以及按照TASC、 DVB TR101 290 或ISDB 标准测试的结 果。并分别以红、淡黄和绿色的LED 指 示来表示与每个节目或元素相关的错误。

可以将在节目流分层的较低层次上检测 到的错误扩展至最高层次。因此，用户可 以在某一较高层次上监视码流中的所有 节目，然后在必要时迅速进入较低层次 以查寻故障。

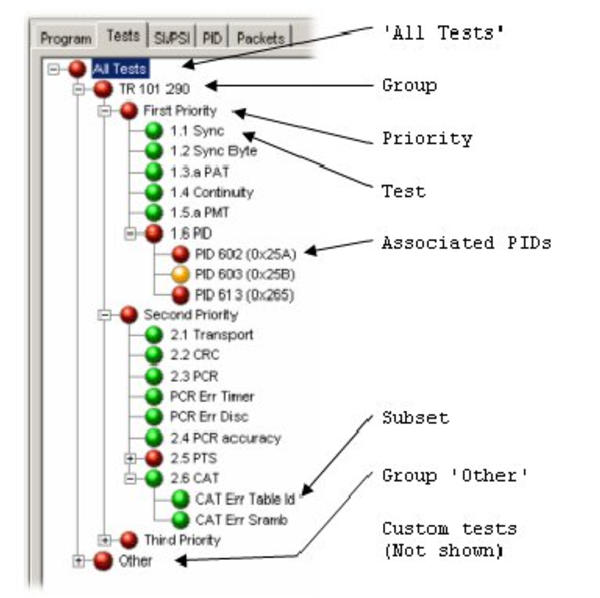

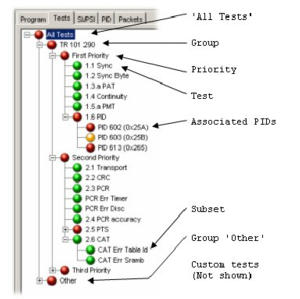

测试显示

在测试显示(tests view)中，您可以将错误 定位到已施加到传送流的某一特定的测 试项中，您可以按照您选择的测试来自 动过滤错误日志记录，当然，您也可以按 照PID 来过滤。除了在TR 101 290 标准 中所规定的第一、第二、第三优先级测试 之外，您还可以测试PCR抖动和节目/PID 比特率。所提供的可变性测试能使您测 试到特定PID中比特率的变化情况。除了 按照TR 101 290 标准进行测试外，您还 可以对ATSC、ISDB-T 和ISDB-S 码流进 行许多特定的测试。

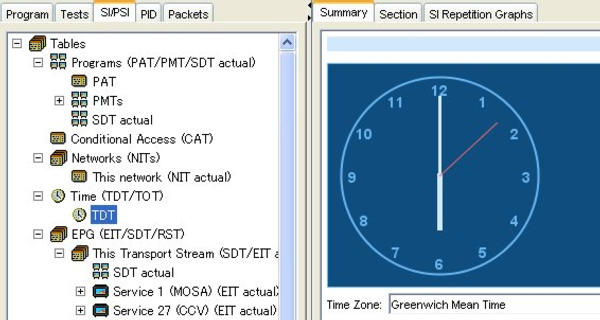

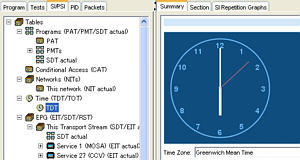

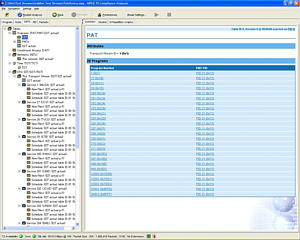

SI/PSI 和PSIP(表)显示

在SI/PSI 和PSIP 表显示中，您可以观察 到被分析码流中所包含的业务信息表， 它应当服从于所选择的数字视频标准。 这包括ATSC PSIP、DVB和ISDB 业务信 息和MPEG 节目特定信息。

在SI/PSI 和PSIP 表的提要显示中，以一 种有意义的方式给出了每一种表的主要 数值显示，其中包括超链接显示，通过这 个超链接，您可以迅速地访问其它表中 或其它显示中的相关信息。

PID 显示

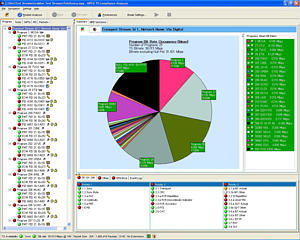

在PID 显示中，给出了该传送流中所有 PID的相关信息。如果您选择了某一PID， 则其相关联的提要显示就能提供该传送 流的PID定向图示。这种信息可以呈柱状 图形，也可以呈饼状图形显示。弹出菜单 给出了快速的容限选择。

如果有一项或多项测试失效，那么在相 关的PID下会列出各项失效的测试。您可 以选择特定的PID 以显示所有相关测试 的提要。还可以选择特定的测试以显示 其事件日志记录和参数。

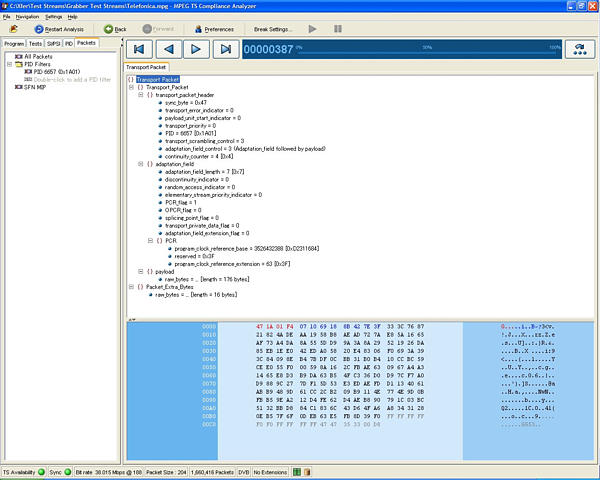

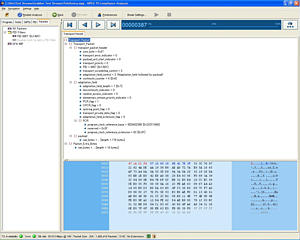

数据包显示

在数据包显示中，可以给出按照内容分 组的传送流中的所有数据包信息。这种 组合包括PID 数值、SFN 兆帧（Megaframe） 初始包（MIP，仅DVB）和信息 包（IIP，仅ISDB-T）。如果您选择了特定 的PID或MIP，那么只显示出具有特定PID 或MIP 的数据包。

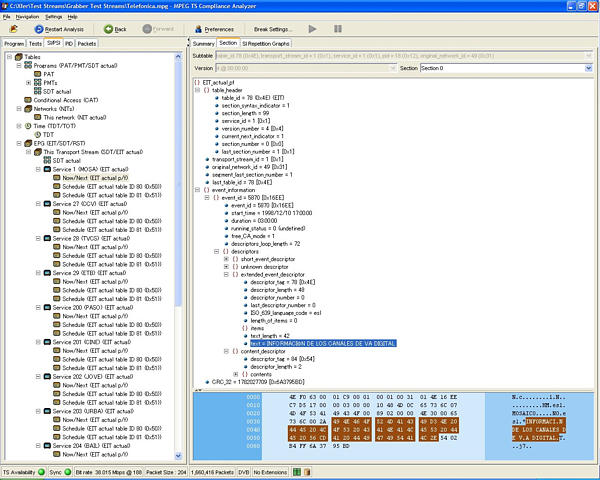

字段(Section)显示

字段显示使用的是可定制的脚本文件， 用户可以指定并显示专用信息。

MTS4SA可以提供表及其数据源显示。这 种显示（以十六进制数值格式和ASCII字 符格式）给出了被选表、版本和字段的数 据字节。MTS4SA可以十分方便地分析表 和子表，并能直接跟踪至包数据。

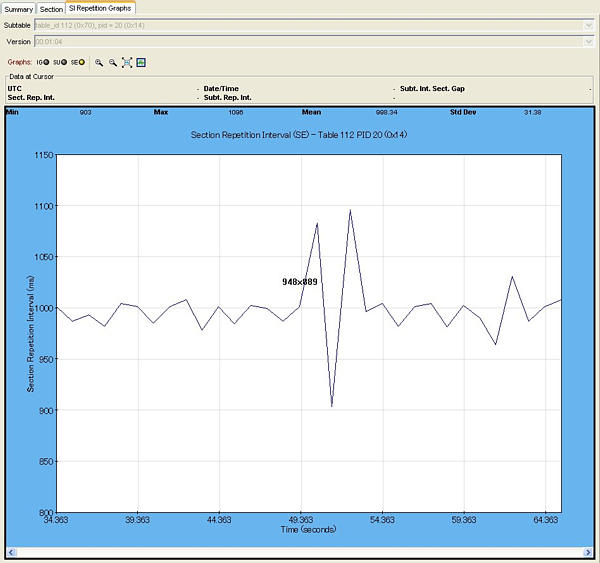

字段图形(Section Graphing)

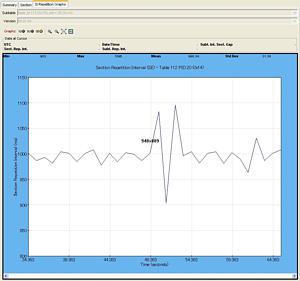

字段重复间隔－这种图形给出了某一特 定PID 的表中两个字段之间的间隔显示。

子表相交间隙（Sub-table intersection gap）－这种图形给出了某一特定子表中 字段之间的间隔显示。

子表重复间隔－这种图形给出了收到一 个完整子表与收到下一个完整子表之间 的时间显示。

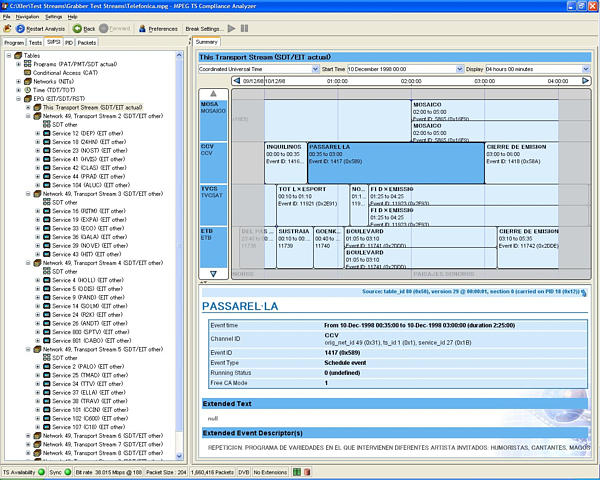

实时和延时电子节目指南(EPG)显示

在EPG显示中，可以迅速地跨越许多EIT 表进行查验，并可以从当地时间、UTC时 间或传送流自身时间中设置时间零值。 所显示的EPG 事件的天数由广播业主决 定，但不受分析仪局限。如果选择了一个 传送流EPG，则通过面板给出当前在事 件面板(event panel)中显示的业务名称。 所显示的业务将取决于导航图形中的被 选节点(node)。MTS4SA支持ATSC、DVB 和ISDB 标准中的电子节目指南。

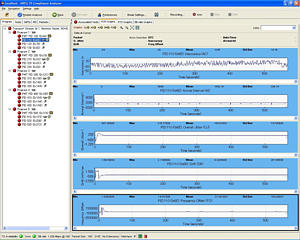

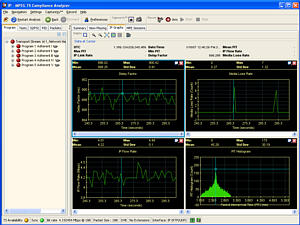

PCR 分析

利用MTS4SA系列，可以按照TR 101 290 标准进行全面的PCR 测量。如果被选的 基本流PID 含有PCR 信息，就可以使用 PCR 分析显示，所给出的显示图形有： PCR 准确度、PCR 到达间隔、PCR 总抖 动、PCR 频率偏置以及PCR 漂移率。

在实时分析和延时分析中可以取得PCR 图形。时间标记数据确保PCR 图形的捕 获并提供码流记录显示。MTS4SA的时间 标记与由泰克公司其它设备（ 包括 MTM400传送流监视器）所取得的记录相 兼容。在上述重要的PCR 测量中，可选 的MGF过滤器提供了最大限度的灵活性 和兼容性。

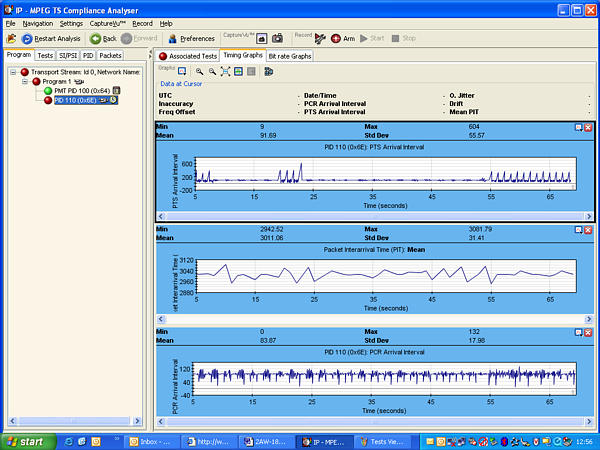

MTS4SA 系列还可以在实时分析或延时 分析中提供PTS到达间隔图形显示，如图 所示。

事件面板(Event Panel)

事件面板提供了一项或多项业务的事件 显示，这取决于被选节点。单个事件以不 同的彩色表示并显示为块；每个块(以及 其相关联的工具顶端 tool-tip)显示出由 EIT 提取的事件信息。如果某个块被选 中，则在事件细节面板中就会给出完整 的事件信息，并提供进入含有该信息字 段的链接。

事件的彩色显示如下：

MPE/IP 显示数据广播

利用MTS4SA，可以观察到MPE/IP 数据 (基于MPEG TS 的因特网IP 话路)，它是 作为每一MPE 话路(sessions)的一个单 独项，这既可以在TS 中检测到，也可以 用人工方式查知，因为这时的显示是处 于使用状态。每项话路所显示的信息有：

• PID
• MAC 地址
• 网络层源IP 地址和目的IP 地址
• 传输层协议和端口数(port numbers)
• 自监视开始后话路(sessions)的全部传 送数据
• 使用MGB1 类别的瞬时比特率

DVB SFN

在MTS4SA的实时模式中，可以通过描述 每场数值的图示中显示并解释最近接收 的MIP中所包含的数据。在导航图示中也 可以得到TPS MIP、STS时间标记和其它 详尽的信息。

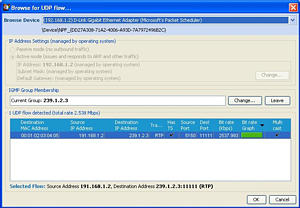

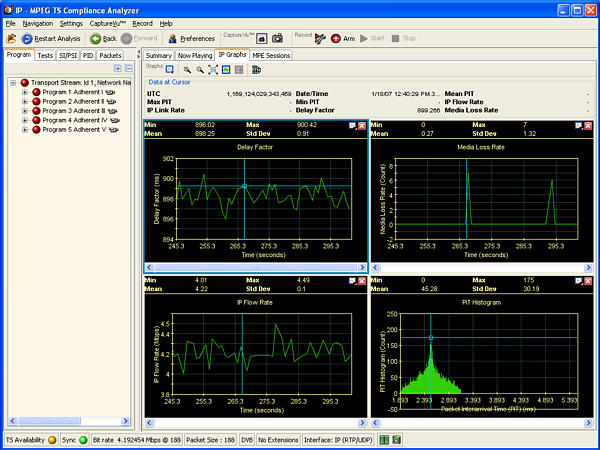

基于IP 的视频分析和记录

对于大多数个人电脑而言，以太网端口 是作为标准配置，为运行MTS4SA分析仪 程序，需要提供10/100Base-T 或千兆位 以太网接口以监视携带有MPEG 视频的 IP 码流。这样就可以连接到IP 视频数据 流源端，从而可利用CaptureVuTM技术以 进行基于IP的视频分析。MTS4SA分析仪 可以在一个局域网段中选择当前任意的 UDP 话路，以便随后进行分析并将数据 提取到硬盘中*¹。

在MTS4SA的分析仪中，可以指示出携带 有MPEG TS业务的UDP话路，也可以选 择UDP 话路以进行分析和记录。当它通 过网络接口卡接收到传送流包时，就会 给出时间标记，从而进行PCR 测量和给 出PCR 图示。这些均可以在MTS4SA 系 列工具和用户的个人电脑上进行。

*1 加载网络流量的最大比特率规定为100Mbps.

日志记录项格式

在延时分析中，每个日志记录项均包含 有来自PCR 的时间标记。

• 出错参考 通常用PID 或节目来表示
• 可以用当地语言来描述事件
• 每一码流的错误，每一PID。按10K项 日志循环记录，含改写提示
• 可以按项察看日志记录，也可以按照 相关的PID、节目测试来过滤
• 可以将日志记录文件保存为CSV 或 XML 格式，以供日后分析

IP 记录

为实现离线PCR 定时分析，MTS4SA 可 以利用已保存的包到达时间信息记录带 有时间标记的传送流。最大记录长度仅 由硬盘的可用容量所限定。在记录之前 无须预先设定文件的保存位置。

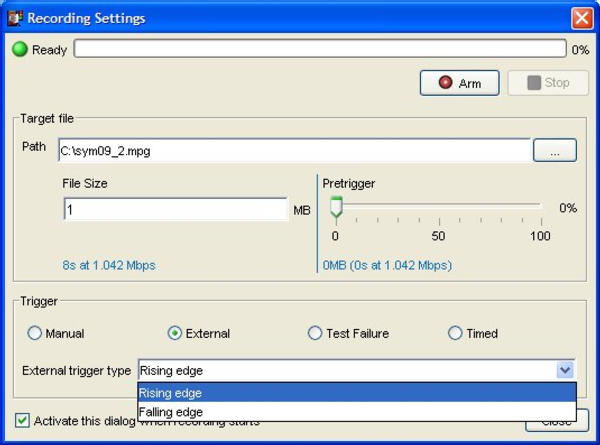

IP 触发记录

MTS4SA的IP记录既可以立即开始，也可 以在触发时刻开始记录。可以在触发点 之前、或触发期间、或触发点之后利用用 户定义的预触发缓存器以捕获码流。

MTS4SA可以记录完整的传送流，并带有 记录完成时显示的记录文件参数。这些 参数包括文件大小、比特率、传送包的多 少、触发条件、触发位置和触发时间等。

复用器和DVB/ATSC 表编辑器

当我们测试网络元素或机顶盒时，所需 要的具有典型类型的一种传送流往往是 不合用的。即便是相似的传送流，也会因 传送流中丢失了一些重要成分如SI(系统 信息)或其它表，或者是复用后传送流速 率不正确而不适用。

利用MTS4SA 的复用器/ 再复用器/ 解复 用器应用程序，可以创建多节目的传送 流，它含有符合DVB、ATSC、ISDB 和 MPEG 传送流标准的用户SI/PSI/PSIP 信 息。

泰克公司复用器/ 再复用器/ 解复用器应 用程序支持：

• MPEG-1 视频
• MPEG-1 音频
• MPEG-2 视频
• MPEG-2 音频
• AC-3 音频
• AAC 音频
• 在基本流和PES 格式中支持上述所有 标准
• 可以输入其它传送流的PID，包括 H.264 和VC-1 等
• 其它数据－应当规定比特率

解决方案

MTS4SA 复用器允许用户将来自硬盘或 CD/DVD-ROM码流记录中的分量收集在 一起，以无限多的方式对它们进行处理， 然后构建成为一种完全符合标准的输出 码流。利用MTS4SA软件的内置表句法和 描述符知识，可以确保最终生成的复用 传送流是高质量的顺应性输出流。

已记录码流的解复用

MTS4SA 复用器可以接受任何已记录的 传送流，将它作为一种输入源。此后用户 也可以对这种传送流解复用以得到其 PES部分。用户还可以将所得到的PES和 ES 流保存到硬盘中。MTS4SA 解复用器 可以提取多种基本流。利用解复用器，可 以从传送流中提取H.264和VC-1基本流。

已存储码流的重新组合

上述PES、或者基本视频流、基本音频流 均可以汇集在一起，以构建成逻辑上的 组合－即含有视频、音频和其它相关数 据（例如图文电视/ 隐蔽字幕和MHP 应 用等）的“节目”，并且带有预先保存的 原始定时。至于PID，可以视需要重新映 射即可。

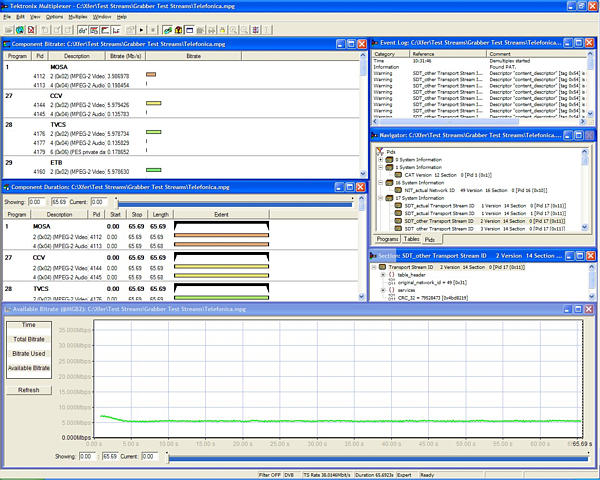

分量图示和可用带宽图示

在MTS4SA的分量比特宽度图示(Component Bit Durations View)中，可以给出比特宽 度以及每一视频或音频流中PID 的起止 时间。利用鼠标“拖放”或用键盘键入数 字以改变间隔和起止时间。在可用带宽 图示中，能够很清楚地告诉用户，还可以 在传送流中增加多少内容，用以传送流 的扩充或优化。

映射、查验和重建您自己的复用流

利用MTS4SA，您可以将码流重新构建成 为一种较大的复用流，您可以自定义新 的SI/PSIP 表，并且可以利用内置的顺应 性查验以增强其可靠性。

按需要生成顺应性定时和输出比特率

利用MTS4SA复用器，您可以按照正确的 重复速率插入PCR 定时信息，如果用户 认为有必要，也可以规定PCR 的重复速 率。

创建、增加或修改PSIP/SI/PSI 表

利用MTS4SA复用器，您可以增加或编辑 所有符合ATSC/DVB/ISDB 标准和MPEG 标准的PSIP/SI表、PSI表以及描述符。利 用MTS4SA的脚本，可以增加新表或用户 表。允许用户创建生成合法的条件，用于 解码器或传输链路设备的增强测试，利 用这种方法可以检验设备的可靠性。

“专家”和“标准”模式

在标准模式中，可以对相关字段和表指 针进行计算。在专家模式中，允许用户对 相关字段和表指针进行设置，以创建生 成合法条件，可用于网络元素或机顶盒 解码器的增强测试和可靠性查验。

通用任务向导

• 创建新传送流
• 指定ATSC、DVB、ISDB 和MPEG标准
• 增加节目
• 增加事件

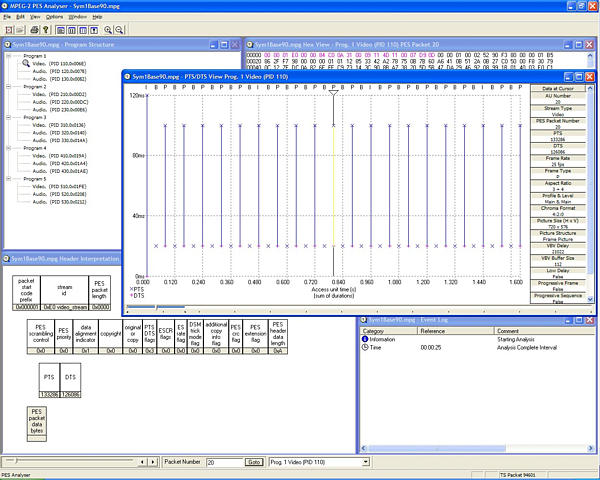

打包的基本流(PES)分析仪

• 分析PES 头
• 分析显示时间标记和解码时间标记 (PTS/DTS)
• 检测编码器漂移和实时错误

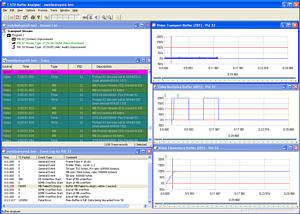

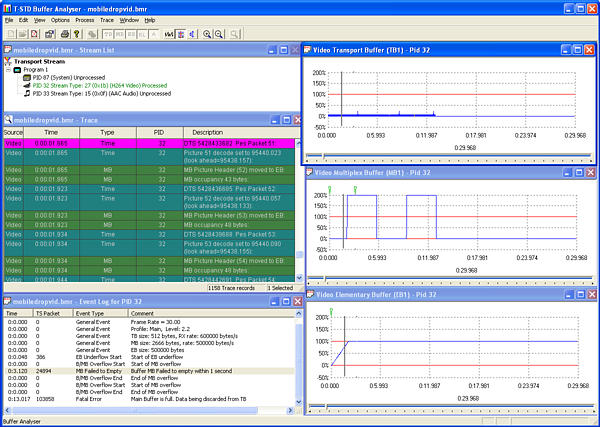

缓存器分析仪

• 利用T-STD 缓存器分析，验证编码器 是否合格
• 按照ISO/IEC 13818 parts 1-3、AC-3 (AS2)和AAC 13818 part 7 处理视频、 音频和系统控制流

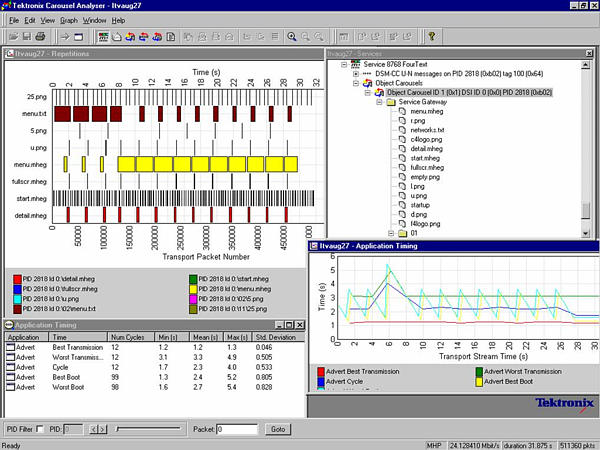

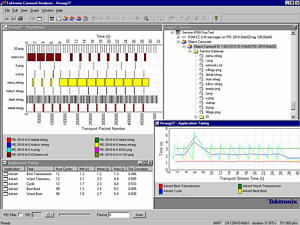

传送带分析仪

• 分析已存储的传送流
• 提供以下各项的分析和显示
• • 传送带发信
  • 传送带传输
  • 数据传送带
  • (MPEG、DVB 和ARIB B24)
  • 对象传送带(MHP 和MHEG-5)
  • 查看对象(包括GIF、JPEG、PCX、 PNG、.txt和MPEG 1帧背景(frame backdrops)
• 拖放和放大图形 (Drag and Zoom Graphing)
• • 重复速率
  • 传送带循环时间
  • 实体循环时间
  • PID 和分量比特率
  • 带宽
  • 应用程序载入定时统计
• 全面的出错报告

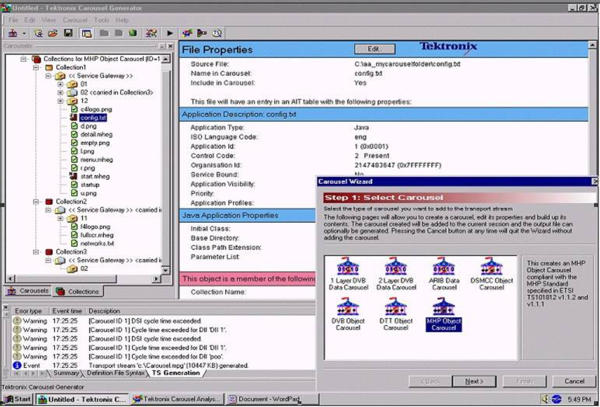

传送带发生器

• 提供向导，方便于码流发生
• 内置的复用器，方便于视频和音频的 插入
• 可变的发送加权(delivery weightings)， 优化传送带加载时间
• 生成地面、卫星和有线传输所有必需 的SI 表
• 整合泰克公司传送带分析仪，优化载 入时间

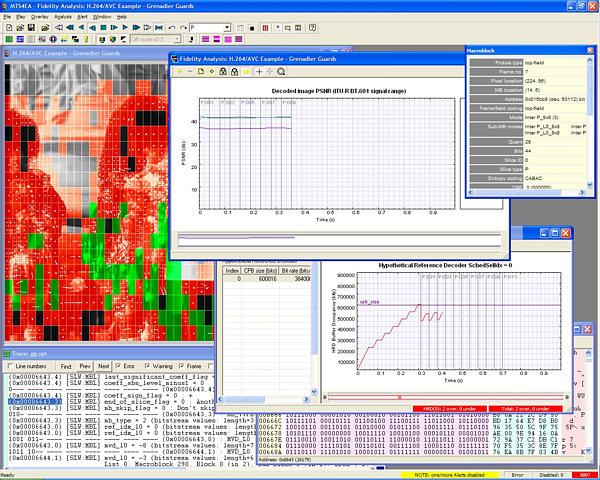

下一代视频基本流分析仪

(订购时注明MTS4EA)

应用

• 半导体制造商
• 机顶盒、编码器和解码器开发商
• 广播业主、移动和固定网络运营商

标准

• MPEG-2
• MPEG-4 第二部分和MPEG-4 第十部分(H.264/AVC)
• VC-1
• H.263+、H.263、H.261
• 容器/ 包装格式(Container/Wrapper format)支持：3GP、MP4、传送流和节目流

特点

• 显示运动矢量、大小可变的宏块和类型
• 缓存器分析
• 强大的句法查验告警，宏块语义分析 和解释
• 图象索引导航器
• 逐帧图示
• • 每一宏块的比特
  • 每一编码宏块的比特
  • 运动矢量直方图
  • DCT 频率
  • 平均量化
  • 编码频率
  • 帧内编码频率
• 图象保真度分析
• • PSNR
  • 均方(mean square)错误
  • 平均绝对差
  • 总和绝对差 (Sum Absolute Difference
• 强大的批处理模式
• • 按命令行/批处理文件/脚本文件分 析(command-line/batch file/script file)
  • 可自动测试数千个视频文件
  • 利用回归测试和算法比较
  • 告警功能日志记录
  • 分析跟踪日志记录
  • 将YUV 编码至文件

其它应用

创建、编辑和重新确定传送流的容量

所有的MTS4SA 产品均按标准提供两个 直接码流处理软件包。利用TS 剪切器可 以重新确定传送流的容量大小，同时使 用TS 编辑器可直接编辑传送流（利用十 六进制显示和包头解释指南）。用户可以 重新映射PID、重新计算PCR数值，人为 地引入经过校正的PCR 不准确度，服从 以下法则：高斯、随机、正弦波等。

无缝生成

在使一传送流循环以模拟连续播放时， 由于定时信息在循环点处的不连续可能 会导致错误发生，为此，无缝生成模块提 供了创建无缝传送流的功能。

独立软件系统需求

• 配置有原装因特尔奔腾级1.2GHz处理 器的个人电脑
• 因特尔或与其百分之百兼容的主板芯 片组
• 安装有Windows NT 4.0、Windows 2000 或Windows XP 操作系统
• Internet Explorer 5.0 或更高版本
• 256MB 的内存
• 500MB 的用于应用程序和文档的可用硬盘容量
• 为存储捕获的视频码流而需提供额外 的硬盘容量
• SVGA(800×600)分辨率视频适配器和 监视器(推荐使用XVGA 1024×768或 更高分辨率的适配器和监视器)
• CD-ROM 或DVD 驱动器
• 3.5 英寸软盘驱动器
• 键盘和微软鼠标或与其兼容的指示器件
• 基于IP 的视频分析选件需要标准的网 络接口卡(NIC)
• 使用下一代压缩视频分析仪（MTS4EA) 提供的详细图形显示需要微软的Excel 软件

订购信息

安装在用户个人电脑上的独立软件

初次购置MTS4SA 后的升级和追加标准选件
