Agilent/86100D/安捷伦86100D 示波器

• Agilent/86100D/安捷伦86100D 示波器
• 欲购买或租赁Agilent/86100D/安捷伦86100D 示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品概述

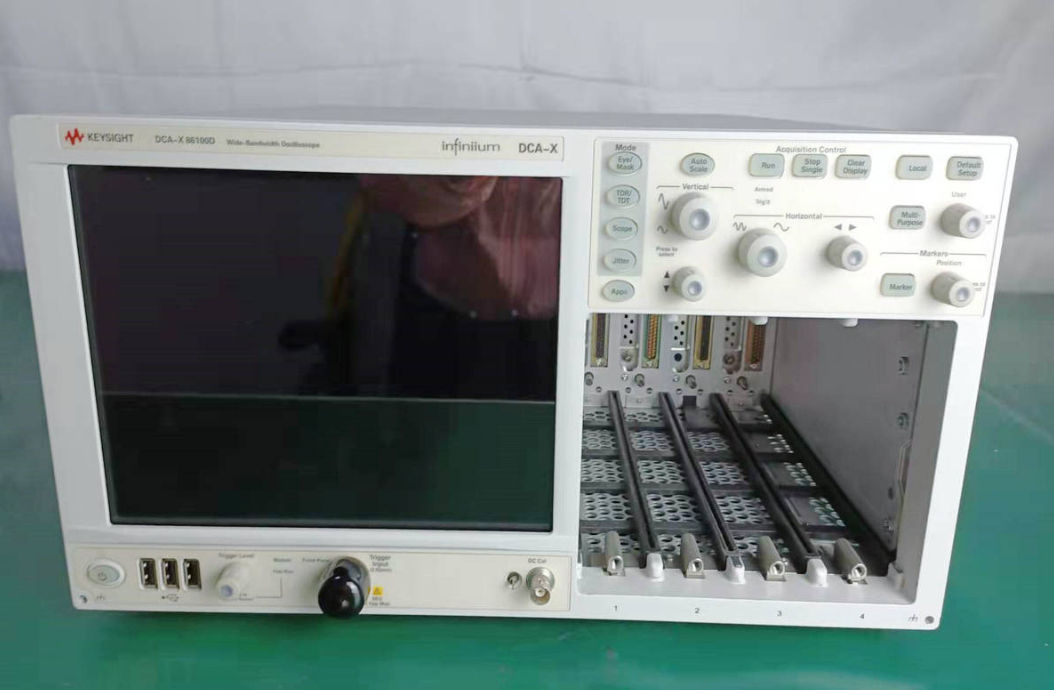

• 86100D：是一款高性能的宽带示波器主机，专为高速数字设计的精确测量而设计，可对 50Mb/s 至超过 80Gb/s 的信号进行测量，应用于光学收发器设计制造、电气 ASIC/FPGA/IC 设计表征以及 TDR/TDT/S 参数测量等领域，为工程师提供了强大的测量和分析功能。

• 86118A：是具有 70GHz 高带宽的双远程采样模块，采用小型轻便机架，可安装在离主机最远 2 米处，缩短 TDR/TDT 参考平面与被测元件之间的距离，能适配 86100D 主机，用于高速信号的采集。

产品特点

• 86100D

  • 强大的分析功能：具有综合的去嵌入、嵌入和均衡功能，以及优良的信号处理能力，如滤波、FFT、微分和积分功能。还具备新的测量功能，包括数据相关脉宽收缩（DDPWS）、不相关抖动（UJ）、J2、J9 等。

  • 多种测量模式：示波器模式可进行高保真波形表征；眼图 / 模板模式能快速表征发射机，进行自动模板裕度测量；抖动模式具有精确的抖动、幅度和频率分析能力；TDR/TDT 模式可进行精确的时域反射 / 透射和 S 参数测量。

  • 双用户界面：包括可定制的基于矢量的 FlexDCA 用户界面，适用于示波器、眼图和抖动测量，以及向后兼容的 DCA - J “经典” 用户界面，方便新老用户使用。可定制用户界面，同时显示多达 64 个测量值，提高测量效率。

  • 提高生产力：内置波形模拟器，带有随机 / 周期性抖动和噪声发生器，支持实时或离线信号分析，通过 N1010A FlexDCA 远程访问软件可实现远程操作。

  • 下一代平台：支持多达 16 个通道（带有未来的迷你模块），可满足高密度 ASIC/FPGA 测试和并行设计的需求。可对所有通道和功能进行垂直增益和偏移控制，还有用户定义的多用途按钮和模拟控制旋钮，CPU 比 DCA - J 快 3 倍，且与所有 DCA 模块 100% 向后兼容，保护用户投资。

• 86118A

  • 高带宽：电带宽高于 70GHz，具有出色的高频响应能力，能够准确采集和测量高速变化的电信号，确保信号的完整性和准确性。

  • 远程采样：采用远程采样设计，采样电子设备位于小型轻便的外壳中，可以放置在离主机最远 2 米的地方，减少了电缆传输带来的信号损耗和失真，提高了测量精度。

  • 低噪声：噪声特征有效值低，在 30GHz 带宽下为 0.4mV，70GHz 带宽下为 1.3mV，能够提供清晰的信号测量结果，减少噪声对测量的干扰。

  • 双通道：拥有两个 70GHz 的电通道，每个通道都配备 1.85 毫米（阴头）连接器，可同时对两路信号进行测量，方便进行差分信号测量或多通道信号分析。

  • 高精度：通道间的 skew（偏斜）小于 65ps，且具有 150ps 内的校准能力，能够保证测量的准确性和一致性，适用于对精度要求较高的高速信号测量应用。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
