Keysight/N5395C/以太网电气一致性测试夹具

• Keysight/N5395C/以太网电气一致性测试夹具
• 欲购买或租赁Keysight/N5395C/以太网电气一致性测试夹具？请在线咨询或拔打24小时电话：13715327187

详细资料：

,

<ul class="auto-hide-last-sibling-br" style="-webkit-font-smoothing: antialiased; box-sizing: border-box; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); outline: none; border: 0px solid; margin-right: 0px; margin-bottom: 0px; margin-left: 0px; padding-right: 0px; padding-left: 20px; list-style: none; overflow-anchor: auto; color: rgb(0, 0, 0); font-family: Inter, -apple-system, BlinkMacSystemFont, " segoe="" ui",="" "sf="" pro="" sc",="" display",="" icons",="" "pingfang="" "hiragino="" sans="" gb",="" "microsoft="" yahei",="" "helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" margin-top:="" var(--md-box-samantha-li-margin)="" !important;"="">

• 信号接入与传输：支持以最佳的信号完整性进行 10Base-T、100Base-TX 及 1000Base-T 的示波器测试。通过与是德科技 Infiniimax 113x/116x 探头放大器与 E2678A 插座式差分探头前端配合，可实现测试夹具板上信号的探测。
• 接口设计：配备 RJ-45 接口，可通过附带的短连接电缆连接被测设备，方便将被测设备的以太网信号引出。同时提供了适合探头连接的接口，如支持差分探头连接的端口以及 SMA 线缆接口，便于与示波器等测量仪器连接。
• 校准功能：夹具包含用于回波损耗测量的阻抗校准小板，可对网络分析仪进行开路、短路及负载校准，确保测量结果的准确性。

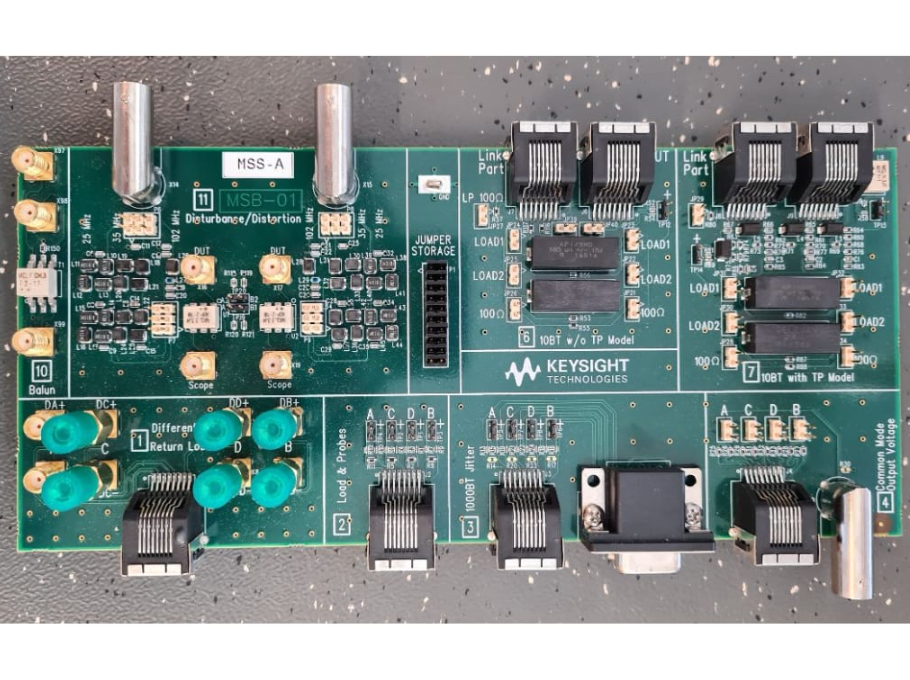

• 测试区域划分：夹具板上划分了多个功能区域。如区域 0 为回波损耗校准区域；区域 1 和 6 可进行百兆及千兆以太网电气一致性测试，其中区域 1 支持使用差分探头，区域 6 支持 SMA 线缆；区域 3 可通过巴伦器实现从差分信号到单端信号的转换，用于回波损耗测试等。
• 跳线帽存储：设有专门的跳线帽存储区，可存储 12 个跳线帽，方便用户管理和使用跳线帽，有助于优化测试配置。
• 配套使用设备：通常需与是德科技的示波器配合使用，如 MSO9404A 示波器主机等，也可与 ENA 系列 E5071C 网络分析仪连接进行相关测试。还需搭配 D9010ETHC 以太网 10/100/1G 合规性软件，以实现自动化的测试、判断和报告生成等功能。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
