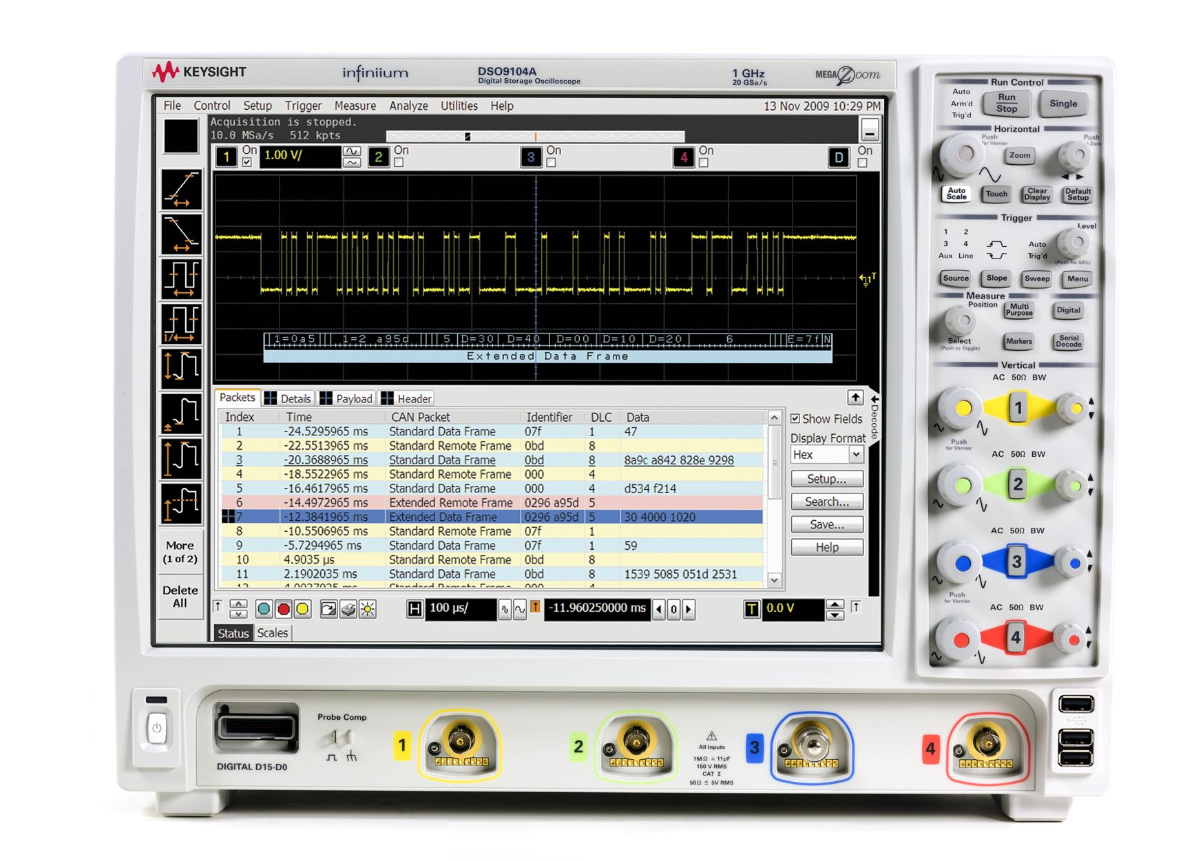

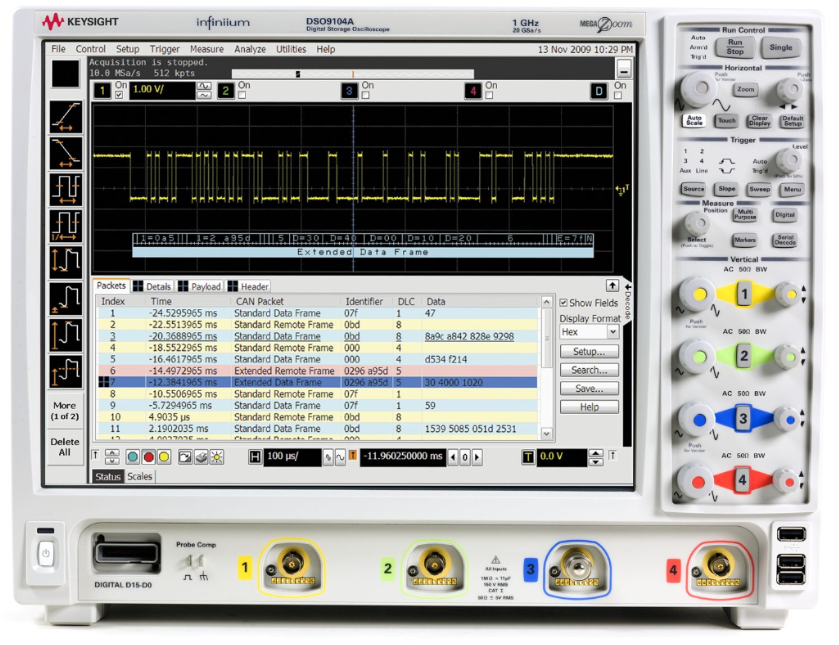

Keysight/DSO9104A/高性能数字示波器

• Keysight/DSO9104A/高性能数字示波器
• 欲购买或租赁Keysight/DSO9104A/高性能数字示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

,

<ul class="auto-hide-last-sibling-br" style="-webkit-font-smoothing: antialiased; box-sizing: border-box; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); outline: none; border: 0px solid; margin-right: 0px; margin-bottom: 0px; margin-left: 0px; padding-right: 0px; padding-left: 20px; list-style: none; overflow-anchor: auto; color: rgb(0, 0, 0); font-family: Inter, -apple-system, BlinkMacSystemFont, " segoe="" ui",="" "sf="" pro="" sc",="" display",="" icons",="" "pingfang="" "hiragino="" sans="" gb",="" "microsoft="" yahei",="" "helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" margin-top:="" var(--md-box-samantha-li-margin)="" !important;"="">

• 性能参数
  • 带宽：1GHz。
  • 采样率：最大 20GSa/s。
  • 通道数量：4 个模拟通道，可通过选择 MSO9104A 增加 16 个集成数字通道。
  • 存储深度：标准每通道 10Mpts 内存，可升级至 1Gpts。
• 功能特点
  • 三合一功能：兼具示波器、逻辑分析仪和协议分析仪的功能。示波器部分具备高级触发功能，可精确表征信号；逻辑分析仪部分的快速深存储器便于查看关键数据值和时序关系；协议分析仪基于协议查看器，能在协议层和物理层之间进行切换，支持 I²C、SPI 等多种串行协议分析。
  • 显示与操作：配备 15 英寸 XGA LCD 显示屏，提供直观操作界面和清晰波形细节。支持拖放测量功能，用户可在测量条上拖拽图标到想要测量的周期中释放，即可执行 10 个测量任务，测量结果以统计形式显示在屏幕底部。
  • 触发功能：具有独特的高级触发功能，通过直观对话框简化触发设置，能有效帮助用户隔离并捕获需要表征的条件，提升触发功能设置、测量调试和数据分析的效率。
  • 分段存储：支持分段存储功能，在捕获低占空比脉冲或数据触发状态时，可选择性捕获并存储重要信号，适用于封包化串行总线、脉冲激光等测量应用。
• 应用领域
  • 硬件串行协议解码和触发：可用于嵌入式（I²C、SPI）、计算机（UART）、汽车和工业用（CAN、LIN）等领域的串行协议解码和触发。
  • 信号测量应用：适用于串行协议分析、功率测量分析、模板测试等场景。
  • 信号功率测量和分析：可用于电流谐波、效率、涌入电流等信号功率相关的测量和分析。
• 外观尺寸：尺寸规格（W×H×D）为 43mm×33mm×23mm，净重为 11.8kg，封装厚度仅为 9 英寸（23 厘米），能节省工作台空间。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
