MA24108A 和 MA24118A概述

产品主要优势

功能 优势 功率范围:600 MHz 到 8GHz和18GHz 满足通用信号测量,航天,航天,卫星通讯,国防和民用无线通讯信号测量要求. 超过60dB真正的RMS均方根测量动态范围 满足超过100MHz带宽的信号平均功率测量 测量范围可达150 瓦真正的RMS平均功率测量. 满足调制信号的平均功率测量 NIST可追踪校准 提供追踪测量需要,满足宇航和国土防卫测量应用需要 内置内部和外部触发功能 满足多时隙和包络功率测量要求(例如,GSM,WiMax,TD-SCDMA) 方便和PC和安立公司手持仪表联合使用 不再需要功率计主机 不再需要1mW的校准源 减少了测量时间,提高了测量速度 全球产品支持和校准服务 保证最小的故障时间和快速支持反应速度

类型 MA24108A MA24118A 探头 频率范围 10MHz到8GHz 10MHz到18GHz 动态范围(CW模式) -40dBm到20dBm 动态范围(时隙模式) -40dBm到20dBm 动态范围(示波器模式) -40dBm到20dBm 驻波比 <1.17, 10 MHz to 150 MHz <1.12, 150 MHz to 2 GHz <1.22, 2 GHz to 8 GHz <1.17, 10 MHz to 150 MHz <1.12, 150 MHz to 2 GHz <1.22, 2 GHz to 12 GHz <1.25, 12 GHz to 18 GHz 信号通道上升沿 8微秒(典型值) 信号通道带宽 50KHz(典型值) 采用速率 140000次/秒 测量范围 Range 1, +20 dBm to -5 dBm (典型值) Range 2, -5 dBm to -40 dBm (典型值) 自动设定 range 1 and 2 测量不确定度 线性度 小于3% 校准因子 小于1.5% 噪声 < 8 μW, Range 1 < 40 nW, Range 2 归零设定 < 1 μW, Range 1 < 10 nW, Range 2 归零漂移 < 0.5 μW, Range 1 < 3 nW, Range 2 温度影响 小于1.4% 调制影响 < 0.5%, <+18 dBm < 1.4%, >+18 dBm 系统 测量 平均功率 测量分辨率 0.01 dB (通过PowerXpert), 0.001 dB(远程指令控制) 偏置修正 -100dB到150dB 平均 自动,手动 类型 移动,重复 平均数量 1到40000次 自动平均 分辨率 1dB, 0.1dB, 0.01dB, 0.001dB. 源(时隙,示波器模式数据数量) 时隙:1到128 示波器模式:1到1024

内部双通道结构,提供真正的均方根测量

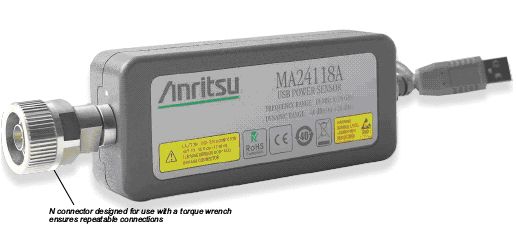

MA24108A和MA24118A USB功率探头的独特设计提供准确的平均功率测量, 10 MHz到18 GHz全频段超过60 dB的动态范围。该传感器采用了“双通道”的内部架构，在整个频频段和动态范围内,提供了（类似热敏探头）真正的均方根功率测量.让使用者能够完成可达18GHz的高度精确的平均功率测量,用于测量CW ，多音信号和数字调制信号.

小巧灵活和超强功能特性

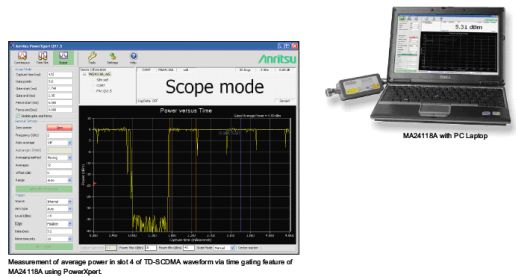

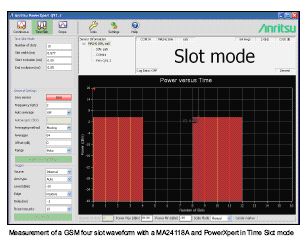

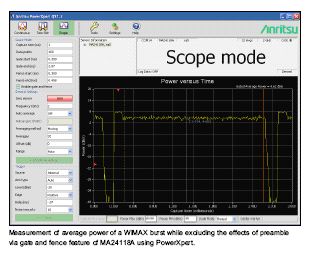

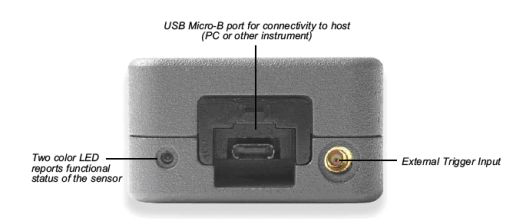

MA24108A和MA24118A功率探头都有内部（从被测信号获取触发）和外部触发能力,触发能力的功率传感器可利用的范围和时间时隙模式（通过PowerXpert或远程编程指令）的传感器，使功率测量信号射击和个别时段的多址系统，分别为。该传感器的ADC可以品尝射频波形样品在140,000每秒的捕获时间为300毫秒。负触发延迟可以采用分析预触发波形的事件。积极触发延迟是特别有用的分析非周期波形. 示波器模式        在示波器模式下，探头通过内部触发或者外部触发信号可以完成信号的时域测功率测量。测量噪声或调制信号的测量是很具有挑战性的，因为触发可出现在一个错误的时间点，或者在错误的上升沿或者下降沿,为了不受噪音和调制特性的影响，通过调整噪音因子和曲线的平均数来保证。门和栅栏功能可以完成部分波形的测量。此功能对于测量工作周期特别短的波形特别有用。 时隙测量模式        时隙模式操作通常是测量TDMA波形信号,例如GSM / EDGE等。此信号是把连续信号划分成几个单独不同的时间包络,测量功率时需要单独测量每一个时间包络的平均功率.在这种模式下,测量可以采用内部或外部触发.该功率探头有内置的外部触发电路或者通过MCX接口接收从外部输入的触发信号。此功率探头可以支持多达128时隙测量和300毫秒总捕获时间。

接口兼用性

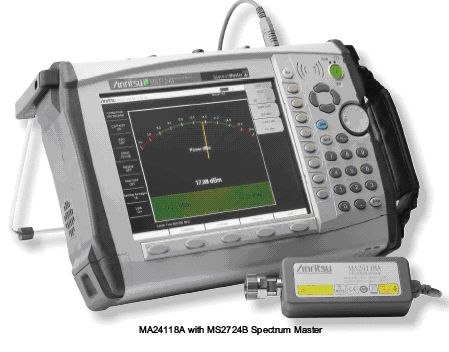

些功率探头可用于与PC连接, 运行在Microsoft Windows系统环境下,通过USB接口。通过Power pert 应用程序，进行数据分析和控制。显示在PC屏幕上的前面板显示类似传统功率计。拥有丰富的应用功能，如数据记录，功率时间图，大数字显示，方便使用者快速，准确的测量。       此外,MA24118A同样可以与安立公司所有配置有USB接口的手持仪表连接使用,例如,MS272XB系列频谱仪,MT8222A,MS202XB 手持网络分析仪等,此时手持仪表需要配置Option-9选件来完成信号的测量和显示.功率探头通过一根USB传输线和仪表连接,仪表起到显示平均功率的功能。但如果用户需要测量时隙信号或者使用示波器模式,就必须连接电脑使用,采用 PowerXpert进行测量,或者用户自己编程操作。
