产品描述

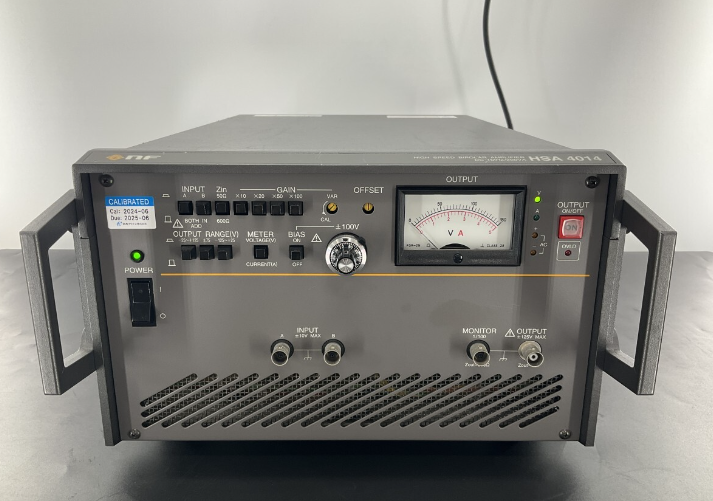

NF HSA4014 是日本 NF 公司推出的 高速四象限宽频功率放大器，属于 HSA 系列高性能产品。该设备专为处理从直流到 10 MHz 的高频信号设计，采用双极性输出模式，支持电压与电流在四象限内自由正负切换，可灵活适应供电模式（电源向负载输出功率）和吸收模式（电源吸收负载功率）。其核心优势在于 高速响应、宽频带、高电压输出，能够精准放大上升沿陡峭的高速脉冲信号或复杂波形，同时对电容性、电感性负载（如压电元件、线圈）保持稳定驱动能力。设备配备双输入系统（A/B 通道），支持一键切换或加法运算，并集成直流偏置功能，可叠加直流信号至输出端。此外，HSA4014 提供输出范围调整、直流偏移归零、保护电路、监控电表等实用功能，确保测试安全与灵活性。

主要特点

高频宽频带性能

频率范围：DC 至 10 MHz，支持高频信号无损放大。

高电压与大电流输出

最大输出电压：150 Vp-p（±75 V），峰值电流：11.3 Ap-p（40 Hz 至 500 kHz），满足高功率测试需求。

四象限双极性输出

电压与电流可自由正负切换，兼容供电与吸收模式，稳定驱动电容性/电感性负载。

高速响应与高转换速率

输出电压上升率：最高 5000 V/µs，精准还原高速脉冲或复杂波形。

双输入系统与直流偏置

支持 A/B 通道切换或加法运算，可叠加直流信号至输出端，扩展测试场景。

多功能保护与监控

输出范围调整、直流偏移归零、保护电路、监控电表等功能，提升操作安全性与便利性。
