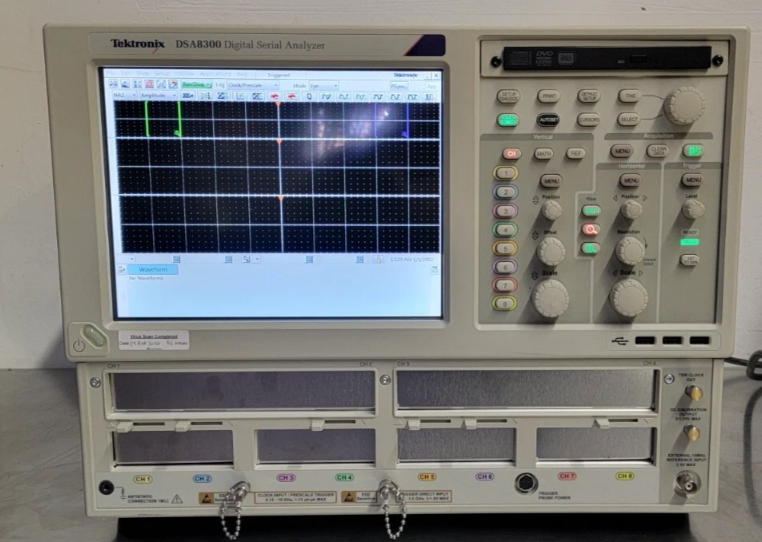

Tektronix/DSA8300/销售、租赁|Tektronix DSA8300 采样示波器
- Tektronix/DSA8300/销售、租赁|Tektronix DSA8300 采样示波器
- 欲购买或租赁Tektronix/DSA8300/销售、租赁|Tektronix DSA8300 采样示波器？请在线咨询或拔打24小时电话：13715327187
 |
详细资料：
,
产品描述
Tektronix DSA8300搭配80E04,、80C07B和80E09模块
Tektronix DSA8300+80E04+80C07B+80E09 是一套高端模块化等效时间采样示波器系统，作为 DSA8200 的升级版本，专为超高速光 / 电信号分析打造。系统以 DSA8300 主机为核心，集成 80E04 TDR 模块、80C07B 光采样模块及 80E09 电采样模块，可实现从 155 Mb/s 到 100 Gb/s 速率信号的采集与分析，覆盖阻抗检定、光信号验证、串行数据链路测试等场景。凭借 16 位垂直分辨率、低至 100 fs RMS 的时基抖动及模块化扩展能力，广泛适用于 400G PAM4 通信、高速互连设计等领域的一致性测试与信号完整性分析。
主要特点
主机性能：支持最多 16 通道同步采集，采样率可达 300 GHz，内存深度最高 32 M；原生时基抖动 425 fs RMS，搭配 82A04B 模块可降至 100 fs RMS 以下，提供 120 余种自动测量功能。
80E04 TDR 模块：适配主机实现 10 ps 典型步进上升时间，支持 50 GHz 带宽 S 参数测量，阻抗分辨率出众，可精准检定 PCB 与电缆的阻抗不连续性。
80C07B 光模块：700 nm-1650 nm 波长适配，光学分辨率 < 20 nW（1 mW 全量程）；支持 155 Mb/s-10 Gb/s 速率时钟恢复，内置校准消光比测量功能。
80E09 电模块：带宽最高 60 GHz，20 GHz 时噪声仅 280 μV RMS；配备远程采样器贴近被测器件，减少信号劣化，支持带宽可调节以平衡性能与噪声。
信号分析能力：集成抖动 / 噪声 / BER 分析，可分离确定性与随机成分，支持 PAM4 信号眼图分析及 TDECQ 测量；内置 80 余种行业标准模板测试功能。
系统扩展性：主机含 6 个模块插槽，支持热插拔更换模块；兼容 IConnect 仿真软件，可实现 S 参数提取与串行链路仿真，适配 ITU/ANSI/IEEE 多标准测试。
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
