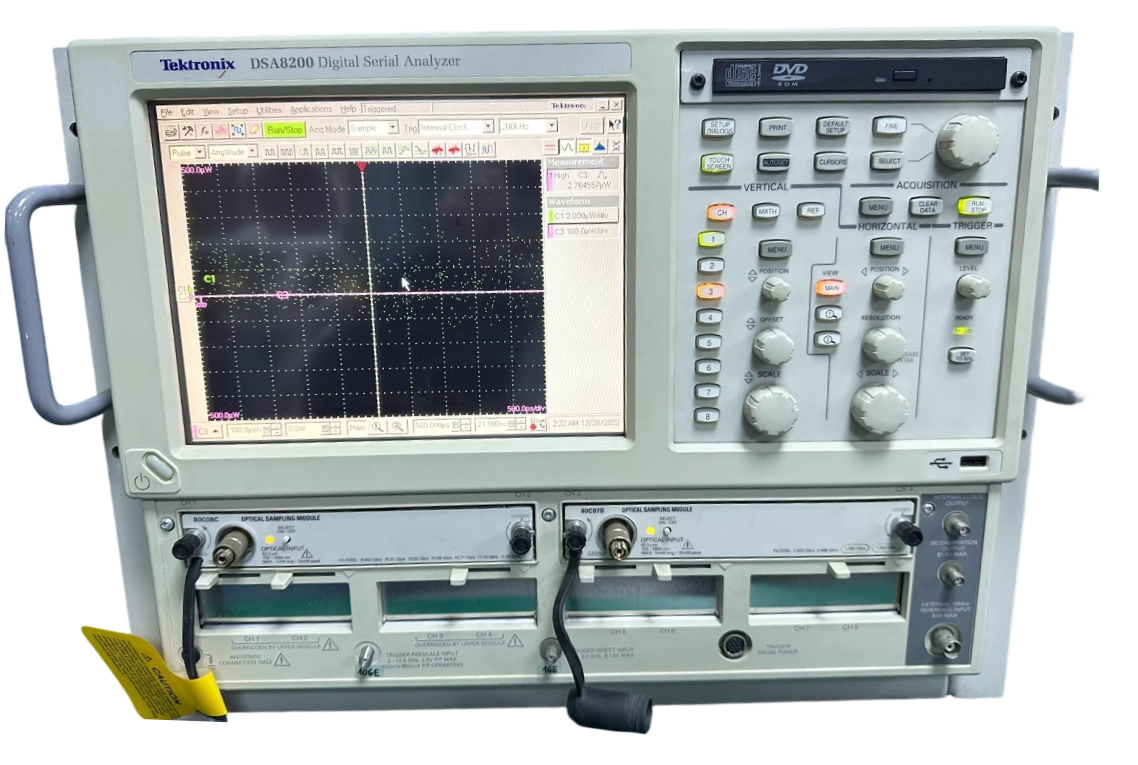

Tektronix/DSA8200+80E04+80C07B+80E09/维修|Tektronix DSA8200 采样示波器

Tektronix/DSA8200+80E04+80C07B+80E09/维修|Tektronix DSA8200 采样示波器
欲购买或租赁Tektronix/DSA8200+80E04+80C07B+80E09/维修|Tektronix DSA8200 采样示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

黑屏/无法开机
故障原因：主机电源模块老化、背板保险丝熔断、AC 输入继电器粘连。
维修方法：拆机检测电源板 +5 V、+12 V、–12 V 输出，若电压跌落或纹波超标，更换电源模块；检查背板 F1/F2 保险丝，熔断需排查后级短路再更换；继电器粘连直接更换同规格继电器，并清洁触点。

眼图噪声过大/基线漂移
故障原因：80E09 远端采样头供电 LDO 损坏、80C07B 光探头 PIN 偏置电压漂移、主机模拟底板接地簧片松动。
维修方法：用示波器检测采样头 +7 V 与 –7 V 纹波，超标更换 LDO；调节 80C07B 内部可调电阻，使 PIN 偏压回到 –9 V ±0.1 V；拆下模拟底板，重新紧固 16 处接地簧片并加涂导电胶。

时钟失锁/相位参考抖动大
故障原因：80C07B 内置 CRU VCO 供电滤波电容失效、主机 10 MHz 参考 OCXO 频偏超标、背板同步时钟线阻抗不连续。
维修方法：更换 22 µF/6.3 V 钽电容，测试 VCO 噪声 <–110 dBc/Hz；用频率计检测 OCXO 输出，偏移 >±0.5 ppm 则更换 OCXO；背板时钟线若阻抗 <48 Ω，刮开表层补镀铜箔并重新测量 TDR。

<div class="paragraph" margin:0px="" 0px="" 16px;padding:0px;border:0px;font-size:16px;vertical-align:baseline;color:rgba(0,="" 0,="" 0.9);background-color:#ffffff;"="" style="overflow-wrap: break-word; color: rgb(0, 0, 0); font-family: "sans serif", tahoma, verdana, helvetica;">通过了解设备的常见故障，您可以更好地维护和使用它，确保其长期稳定运行。若无法解决，欢迎联系皓辰！我们的维修团队拥有丰富的实战经验和专业的维修流程，可为您提供快速、可靠、优质的维修服务！
