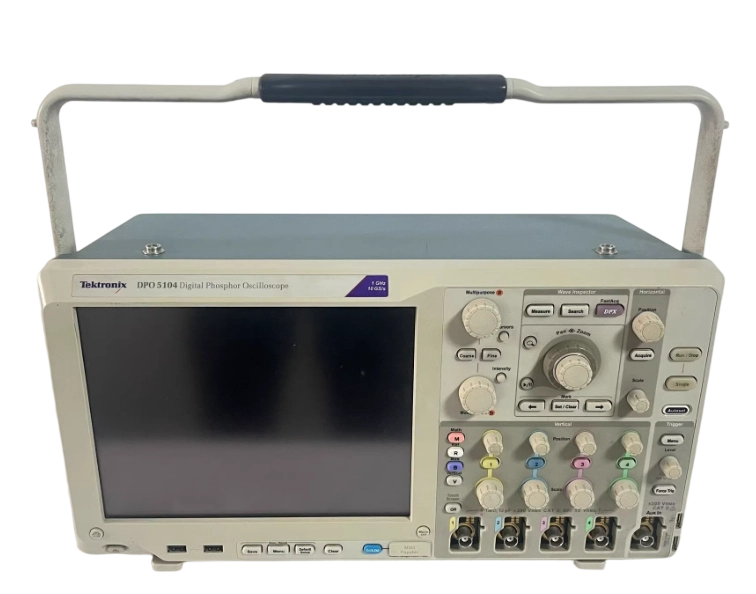

Tektronix/DPO5104/Tektronix DPO5104 示波器

Tektronix/DPO5104/Tektronix DPO5104 示波器
欲购买或租赁Tektronix/DPO5104/Tektronix DPO5104 示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品描述

Tektronix DPO5104 是泰克公司推出的一款高性能数字荧光示波器，具备 1 GHz 带宽和 4 个模拟通道，支持高达 10 GS/s 的实时采样率（单通道/双通道）和 5 GS/s（四通道）。该示波器专为复杂电子系统设计调试而优化，可同时分析多达 20 个模拟和数字信号，适用于高速数字电路、混合信号设计、通信系统及电源完整性分析等场景。其核心优势包括高波形捕获率、深记录长度、低噪声设计及丰富的触发与分析功能，可显著提升调试效率。

主要特点

高带宽与采样率：提供 1 GHz 带宽和 10 GS/s（单/双通道）或 5 GS/s（四通道）实时采样率，确保精确捕获快速变化的信号细节。

深记录长度与多视图缩放：标配 12.5 Mpts 记录长度，可选扩展至 250 Mpts（单/双通道），配合 MultiView Zoom™ 功能实现多区域波形同步分析。

超高速波形捕获率：采用 FastAcq® 技术，波形捕获率超过 250,000 wfms/s，快速定位偶发异常信号。

分段存储与高速捕获：FastFrame™ 分段存储模式支持每秒捕获 >310,000 帧，单段最短时间间隔低至 3.2 μs。

低噪声与高分辨率：标配 10 MΩ 无源探头（<4 pF 电容负载），支持 HiRes 采样模式提升垂直分辨率至 >11 位，优化低频信号测量精度。

混合信号分析能力（MSO 系列）：可选 16 条数字通道，支持 MagniVu™ 高速采集（60.6 ps 定时分辨率），实现数字信号精细分析。

高级触发与解码功能：提供 53 种自动测量参数、波形直方图、FFT 分析及 I²C/SPI/UART/CAN/LIN 等协议触发与解码，简化串行总线调试。

直观用户界面与连接性：配备 10.4 英寸 XGA 触摸屏，支持 TekVPI® 探头接口、USB/LAN/GPIB 接口及 LXI Class C 标准，便于数据共享与远程控制。

紧凑设计与便携性：厚度仅 206 mm，重量 6.7 kg，适合实验室与现场测试环境。
