详细资料：

,

产品描述

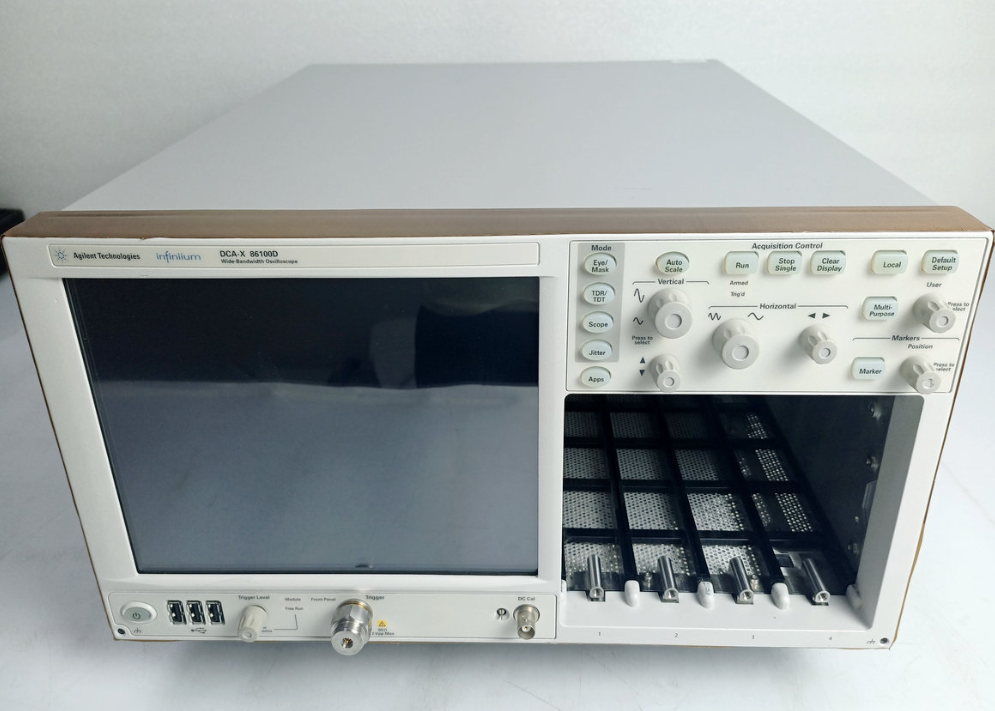

Agilent 86100D 是一款高性能宽带宽示波器主机，支持高达 90 GHz 的带宽和 80 GS/s 的采样率，专为高速光通信和电子设计测试打造。配合 86115D 光收发信机测试模块，可实现 20/34 GHz 带宽的光信号测试，覆盖 8 至 28 Gb/s 的收发信机应用场景，适用于光纤通信系统、光模块研发及高速数字电路设计等领域。

主要特点

​

高带宽与低噪声性能

86100D 主机提供 90 GHz 模拟带宽和 100 fs RMS 超低抖动，确保从 50 Mb/s 到超过 80 Gb/s 的信号精确测量。86115D 模块支持 20/34 GHz 带宽，覆盖 750-1650 nm 波长范围，适用于 8.5 Gb/s 至 28.05 Gb/s 的光收发信机测试，噪声特征有效值低至 5 μW（10 Gb/s 接收机）。

多通道同步测试能力

支持多达 16 个通道同时采集和分析，满足高密度 ASIC/FPGA 测试和并行设计需求。模块化设计允许用户按需扩展通道数量，并通过垂直增益和偏置控制优化信号显示。

全面的信号分析功能

眼图/模板测试：内置超过 50 种行业标准模板（如 OIF、IEEE），支持自动模板裕量分析，精度达 0.1 UI，快速判断信号合规性。

抖动分解：可分解总抖动（TJ）为随机抖动（RJ）、数据相关抖动（DDJ）等 7 种成分，支持 PRBS31 长码型分析。

TDR/TDT 阻抗测量：结合 S 参数功能，实现 PCB 走线、电缆阻抗的精准分析，分辨率达 500 fs/div（需搭配 86107A 模块）。

去嵌入/嵌入技术：通过 86100D-SIM 许可证消除电缆、夹具等外部干扰，提升测量裕度 30% 以上。

灵活的模块化设计

主机兼容所有 DCA 模块（如 86105C/D、86116C/D），支持按需购买和后期升级，保护用户投资。86115D 模块提供 FC/APC 光纤接口，支持单模/多模光纤测试，并配备 20 GHz 电气通道（3.5 mm 公接口），满足光-电混合信号分析需求。

用户友好型操作界面

双界面模式：FlexDCA（矢量图形化）与 DCA-J（经典菜单）双模式切换，兼容旧版测试脚本，支持 64 个参数同时显示。

自动化测试：通过 N1010A 软件实现远程控制和离线分析，支持 MATLAB 脚本定制测量流程，减少人工操作误差。

一键式设置：内置波形仿真器，可模拟随机/周期抖动和噪声场景，简化测试流程。

高可靠性与环境适应性

工作温度范围 15-30℃，湿度≤80%RH，避免阳光直射和强电磁干扰。电源建议搭配 UPS 防止断电，光纤接口插拔前需用专用清洁笔清洁，确保长期稳定运行。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
