产品描述

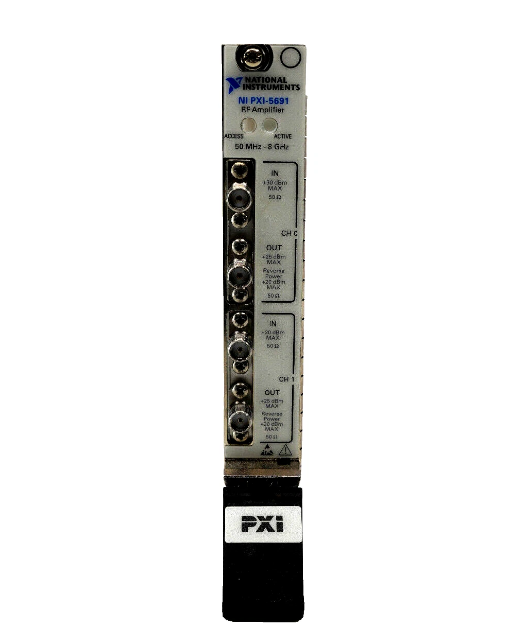

NI PXI-5691 是一款 8 GHz PXI 可编程射频放大器模块，采用单槽 3U PXI 架构，提供双通道信号调理能力。该模块集成了固定增益路径和可编程增益路径，可用作前置放大器或功率放大器，以优化射频测试系统的动态范围和灵敏度。与矢量信号发生器(VSG)配合可提升最大输出功率，与矢量信号分析器(VSA)配合则可改善系统底噪，测量更低功率的信号。其灵活的路径选择功能使用户能够根据测试需求，轻松监测从极弱到极强的各种信号。

主要特点

• 宽频率范围覆盖：工作频率范围为 50 MHz 至 8 GHz，覆盖广泛的射频与微波测试应用需求。

• 双通道灵活配置：通道 0 为固定增益放大器，提供低噪声系数和平坦频率响应。通道 1 为可编程放大器，包含主路径（带软件可调步进衰减器）和直通路径（旁路放大衰减电路，适合高功率输入）两种用户可选路径。

• 高增益与优异线性度：典型噪声系数 <5 dB，三阶截点(IP3)为 +31 dBm，确保高保真信号放大。在 2.5 GHz 下增益最高 28 dB，在 6.6 GHz 下增益最高 27 dB。

• 高功率输出能力：最大输出功率可超过 +20 dBm（最高 +25 dBm），1 dB 压缩点(P1dB)为 +21 dBm，满足高功率信号生成需求。

• 精确的增益控制：提供 0.5 dB 的增益解析度，增益范围 +31.5 dB，实现精细化的信号调理。

• 系统性能提升：与 NI PXIe-5663 VSA 配合可达到 -163 dBm/Hz 的输入噪声水平；与 NI PXIe-5673 VSG 配合可实现高达 20 dBm 功率强度和 100 MHz 瞬时带宽的信号生成。

• 无缝软件集成：配备 NI-5690 仪器驱动，针对 NI LabVIEW、LabWindows/CVI 及 C/C++/.NET 环境优化，并提供 LabVIEW 范例代码加速开发。

• ESD 敏感防护：输入连接器对静电敏感，模块设计需配合 ESD 防护规范操作，确保使用安全。
