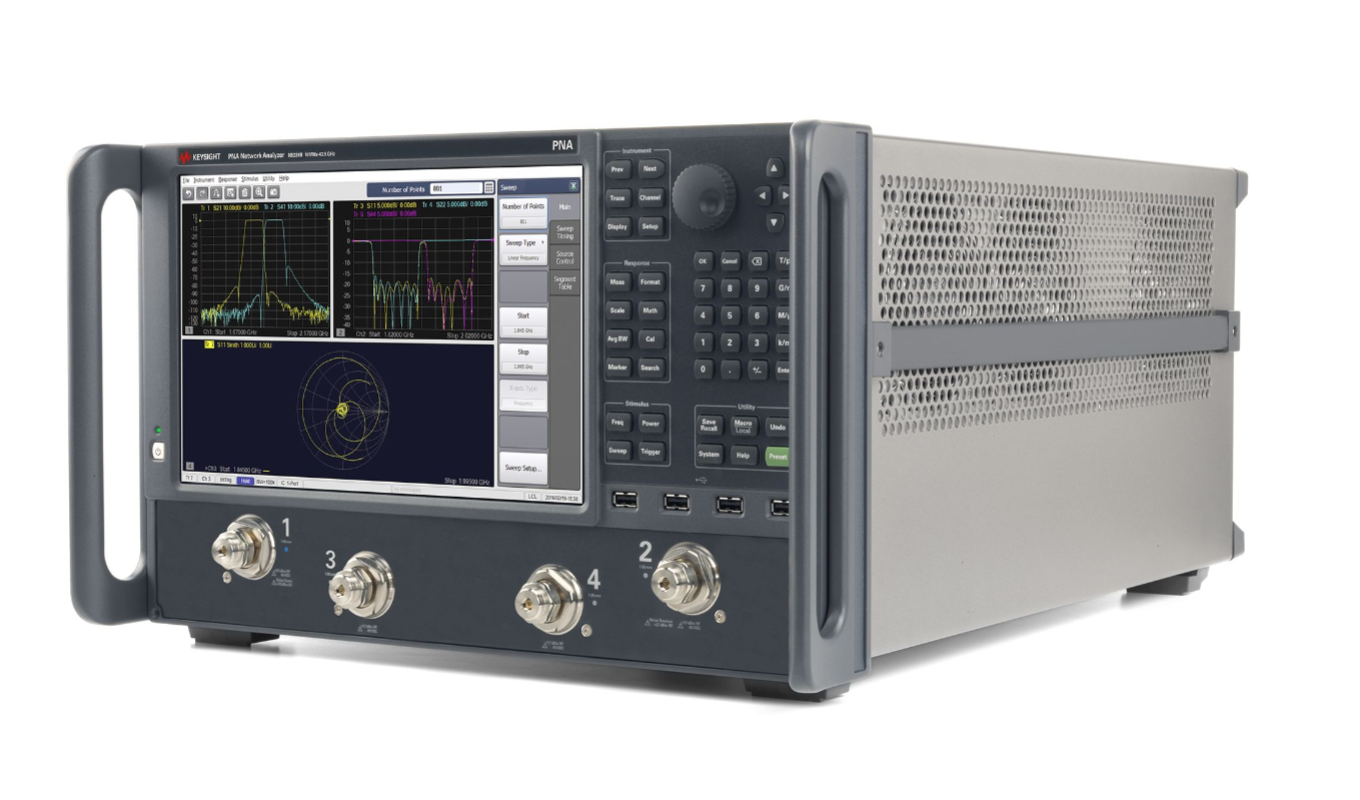

Agilent/N5224B/安捷伦N5224B 微波网络分析仪
- Agilent/N5224B/安捷伦N5224B 微波网络分析仪
- 欲购买或租赁Agilent/N5224B/安捷伦N5224B 微波网络分析仪？请在线咨询或拔打24小时电话：13715327187
 |
详细资料：
,
产品概述
N5224B 是是德科技 PNA 系列高性能2/4 端口矢量网络分析仪，频率覆盖 900 Hz（选件）/10 MHz–43.5 GHz，主打超宽动态范围、极低噪声、高测量精度与稳定性，面向射频 / 微波无源 / 有源器件（滤波器、放大器、混频器、变频器、天线、射频 IC、毫米波前端等）的研发、验证与产线测试，为 43.5 GHz 频段提供业界一流测量完整性。
产品特点
1、宽频与多端口配置
频率：900 Hz（LFE 选件）/10 MHz–43.5 GHz，分辨率 1 Hz，精度 ±0.7 ppm，稳定性 ±0.05 ppm/°C、±0.1 ppm / 年。
端口：2 端口（单源） 或 4 端口（双内置源），3.5 mm（50 Ω）接口是德科技。
2、超宽动态范围与低噪声
系统动态范围：126–135 dB（10 Hz IF 带宽）；接收机动态范围 146–154 dB（直连）。
本底噪声：-114 dBm（3 GHz，10 Hz IF 带宽）；迹线噪声低至 0.0008 dB rms（1 kHz IF 带宽）。
动态精度：0.1 dB 压缩 @+12 dBm 输入，谐波抑制优于 -29 dBc（27–40.5 GHz）。
3、高功率与灵活功率控制
最大输出功率：+13 dBm（1 GHz）/+11 dBm（43.5 GHz）；功率扫描范围 38 dB。
选件 217/417/219/419 扩展功率至 -95 dBm~+30 dBm，内置偏置 Tee，支持有源器件直流馈电测试。
4、高速测量与高分辨率
IF 带宽：1 Hz–15 MHz；单通道最多 100,003 点，201 点全频段扫描最快 48.4 ms（600 kHz IF 带宽）。
支持分段扫描、列表扫描、脉冲 S 参数，内置脉冲发生器与调制器（最小脉宽 33 ns）。
5、高精度校准与测量完整性
支持 SOLT、电子校准（ECal）、TRL、多端口校准，校准后反射跟踪精度：±0.003 dB（500 MHz）、±0.020 dB（43.5 GHz）。
测量参数：S 参数、增益 / 损耗、驻波比、群延迟、阻抗、噪声系数、互调失真、差分 / I/Q 器件等。
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
