产品概述

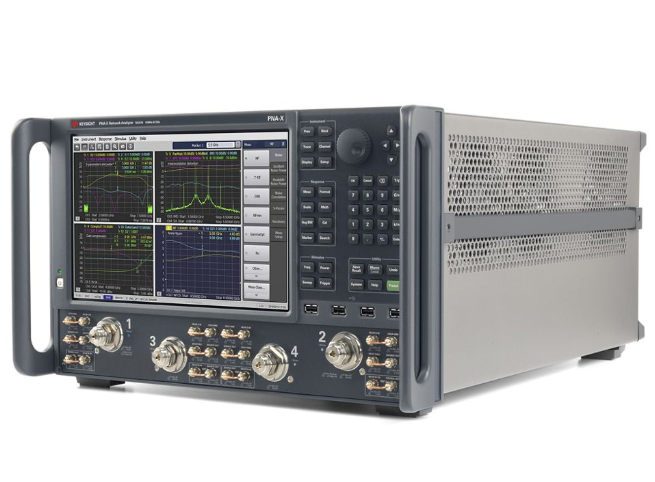

N5247B 是是德科技 PNA‑X 系列旗舰级4 端口 / 2 端口微波矢量网络分析仪，频率覆盖900 Hz/10 MHz 至 67 GHz，专为射频 / 微波有源 / 无源器件提供一站式高精度表征Keysight。硬件集成双内置信号源、信号合路器、S 参数 / 噪声接收机、脉冲调制 / 发生器、灵活开关与射频接入点，支持单次连接完成线性（S 参数、阻抗）与非线性（增益压缩、互调、噪声系数、混频 / 变频）全参数测量。可通过毫米波扩展模块延伸至1.5 THz，适配 5G/6G、雷达、卫星、航空航天、高速通信等高端研发与量产测试场景。

产品特点

一、核心性能与频率覆盖

超宽频率：基础 900 Hz/10 MHz–67 GHz，毫米波扩展可达 1.5 THz。

超高动态范围：系统动态范围123–135 dB（接收机接入可达 134–153 dB）；60 GHz 处典型129 dB，毫米波频段（26–28 GHz）仍保持110 dB+。

极低迹线噪声：0.002 dB rms（1 kHz IFBW），幅度温度稳定性0.03 dB/°C、相位0.6°/°C。

高输出功率：端口最大输出13 dBm，功率扫描范围38 dB。

二、高度集成的硬件架构

多源配置：标配双源，选件 -XSB 可扩展至三源（13.5 GHz），支持复杂变频 / 混频测试。

内置偏置 Tee：±40 V、±200 mA，直接为有源器件供电，无需外部电源。

脉冲能力：选件 -021/-022 提供源脉冲调制，支持脉冲射频与脉冲器件测试。

噪声接收机：选件 -029/-E29 实现高精度噪声系数测量（矢量校正）。

灵活端口：2/4 端口可选，带前端射频接入点，便于外部扩展与定制测试。

三、一站式测量能力（单次连接）

线性测量：S 参数、阻抗、TDR / 时域、差分 / IQ、N 端口、夹具去嵌入。

非线性测量：增益压缩（1 dB）、互调失真（IM3/IM5）、X 参数、调制失真、负载牵引。

频率变换：混频器 / 变频器的矢量 / 标量变频损耗、隔离、噪声系数、相位响应。

噪声与相位：噪声系数（矢量校正）、相位噪声（选件 S930317B，至 70 GHz）。

脉冲测量：脉冲 S 参数、脉冲压缩、脉冲噪声（选件 S93025B/S93026B）。

四、速度、精度与易用性

高速测量：全频段扫描速度快，典型周期时间毫秒级，大幅提升研发 / 量产效率。

先进校准：支持电子校准、矢量误差修正、噪声系数校准、混频器校准，确保全频段高精度。

直观操作：大尺寸触摸屏、多窗口显示、一键测量、PathWave 软件兼容，支持 SCPI/IVI-COM 自动化。

接口丰富：LAN（10/100/1000）、GPIB、USB、PCIe，适配自动测试系统。
