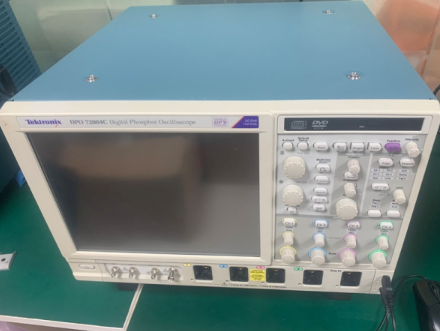

Tektronix/DPO72004C/泰克DPO72004C数字荧光示波器
- Tektronix/DPO72004C/泰克DPO72004C数字荧光示波器
- 欲购买或租赁Tektronix/DPO72004C/泰克DPO72004C数字荧光示波器？请在线咨询或拔打24小时电话：13715327187
 |
详细资料：
,
一、产品概述
DPO72004C 是泰克 DPO70000 系列高性能4 通道数字荧光示波器，主打20GHz 模拟带宽，面向高速数字、射频与光通信、高速串行总线（PCIe、USB4、MIPI 等）的研发、验证与一致性测试，具备超高速采样、大存储、低噪声与高波形捕获能力，是高端高速信号调试与测量的旗舰级仪器。
二、核心产品特点
1. 超高速采集性能
带宽与采样：标配20GHz模拟带宽，可升级至33GHz；2 通道 100GS/s、4 通道 50GS/s实时采样率，定时分辨率10ps，上升时间约17.5ps。
大存储：标配62.5M 点，可选125M/250M/500M 点记录长度，配合MultiView Zoom™实现长记录快速导航。
波形捕获：基于DPX®+FastAcq®，单通道>300,000 波形 / 秒，高效捕捉偶发瞬态信号。
2. 卓越信号完整性
低噪声 / 低抖动：垂直噪声低、抖动噪底典型<380fs，通道延迟≤10ps**，高ENOB（5.5 位）与34dB 信噪比，保障高精度测量。
通道隔离：高频段隔离度优异（15–20GHz≥25:1），多通道并行测试无串扰干扰。
带宽增强（BW+）：补偿探头频响，提升高频信号保真度。
3. 强大触发与分析能力
Pinpoint® 触发：支持边沿、脉宽、毛刺、超时、码型、串行协议（PCIe、USB、MIPI 等）、可视触发，最小触发宽度150ps。
串行总线分析：内置6.25Gb/s实时串行触发与解码，支持 PCIe、USB4、MIPI D-PHY、CAN/LIN 等总线。
高级测量：53 种自动测量，搭配DPOJET实现眼图、抖动、BER、模板测试，满足高速串行一致性认证。
4. 易用与扩展
触控大屏：12.1 英寸 XGA 彩色 LCD，直观TekScope界面，支持触控操作。
丰富接口：GPIB、LAN、USB 3.0、VGA/DVI，支持 LXI 与远程自动化测试。
探头生态：兼容TekConnect/TekVPI高速探头（P7500/P7700/P7900），支持光 - 电信号同步测量。
5. 典型应用
高速数字电路、射频 / 微波、光通信模块测试
PCIe 4.0/5.0、USB4、MIPI、DDR 等高速串行总线调试与一致性
半导体、5G/6G、汽车电子、航空航天研发与验证
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
